TIA博途軟件位移指令能將將累加器的內容逐位向左或者向右移動。移動的位數由N決定，向左移N位相當于累加器的內容乘以2N，向右移相當于累加器的內容處理2N。移位指令在邏輯控制中使用也很方便。

(4)循環右移指令(ROR)

當循環右移指令(ROR)的EN位為高電平“1”時，將執行雙字循環右移指令，將IN端指定的內容循環右移N端指定的位數，然后寫入OUT端指令的目的地址中。循環右移指令(ROR)和參數見下圖1。

圖1

注意：可以從指令框的“＞”下拉列表中選擇該指令的數據類型。

用一個例子來說明循環右移指令(ROR)的應用，梯形圖如圖2所示。

圖2

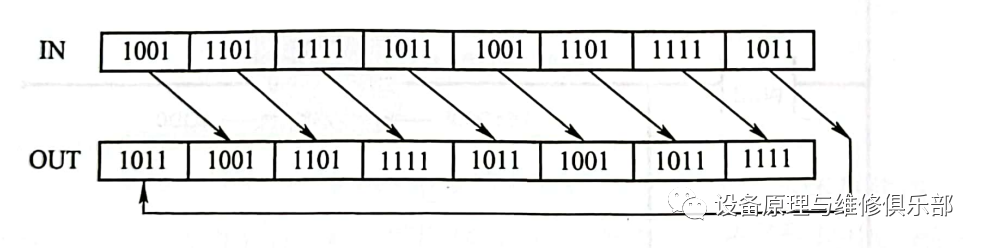

當I0.0閉合時，激活雙字循環右移指令，IN中的雙字存儲在MD10中，假設這個數為2#1001 1101 11111011 1001 1101 1111 1011，除最低4位外，其余各位向右移4位后，雙字的最低4位，循環到雙字的最高4位，結果是OUT端的MD10中的數是2#1011 1001 1101 1111 1011 1001 11011111，其示意圖如下圖3所示。

圖3

關鍵字：SIMATIC S7-1500 PLC 引用地址：SIMATIC S7-1500 PLC循環右移指令(ROR)
