今天在新建了一個工程，用jlink下載，突然冒出一個莫名的錯誤，如圖（1）。但是demo的例子可以用jlink下載到開發板里。汗！
度娘上有兩種說法：
（1），需要clone解鎖（用串口下載的方式，刷新flash） 。
（2），環境配置錯誤。
那就一一排除吧！用串口下載程序，刷新flash，程序下載成功，但轉到j(luò)link下載 依舊報錯！再百度怎么clone解鎖，有好多方法，貌似很復雜，故放棄。嘗試方法2，老老實實，打開demo的環境和新建的工程一一對比。對比好幾遍都沒有發現不一致。汗！
環境啊，環境，你何必為難“汗了”兩次的程序員。你這么干，我只能默默的合上電腦黯然離開。
回來之后下定決心認真的對比了一遍，果然發現的錯了。還是自己不細心，閑言不絮，貼圖解釋。

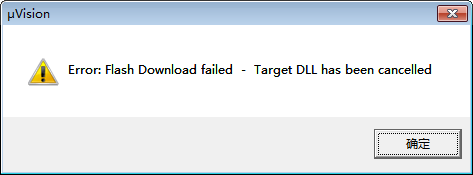

圖（1）
解決的方法就是要確保keil里的環境要正確。下面是每一項參數的設置，以及為什么這么設置。

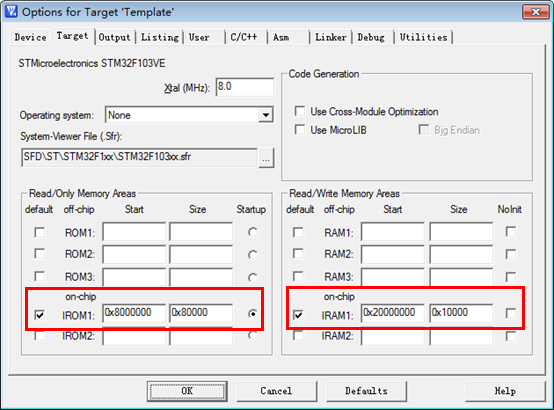

1.target選項卡 從STM32F103VET6的內存映射（圖1.1）知道紅色方框的數據
Read/Only MemoryAreas：填寫的是程序的存放地址。起始地址：0x800,0000,這款芯片的flash大小為512K，也就是有0x80000個地址空間。
Read/Write Memory/Areas: 填寫的是程序運行起來的內存空間。
起始地址：0x2000,0000，大小為64K，也就是0x1000個地址空間。
Flash和Sram的大小是從器件手冊上查見的。

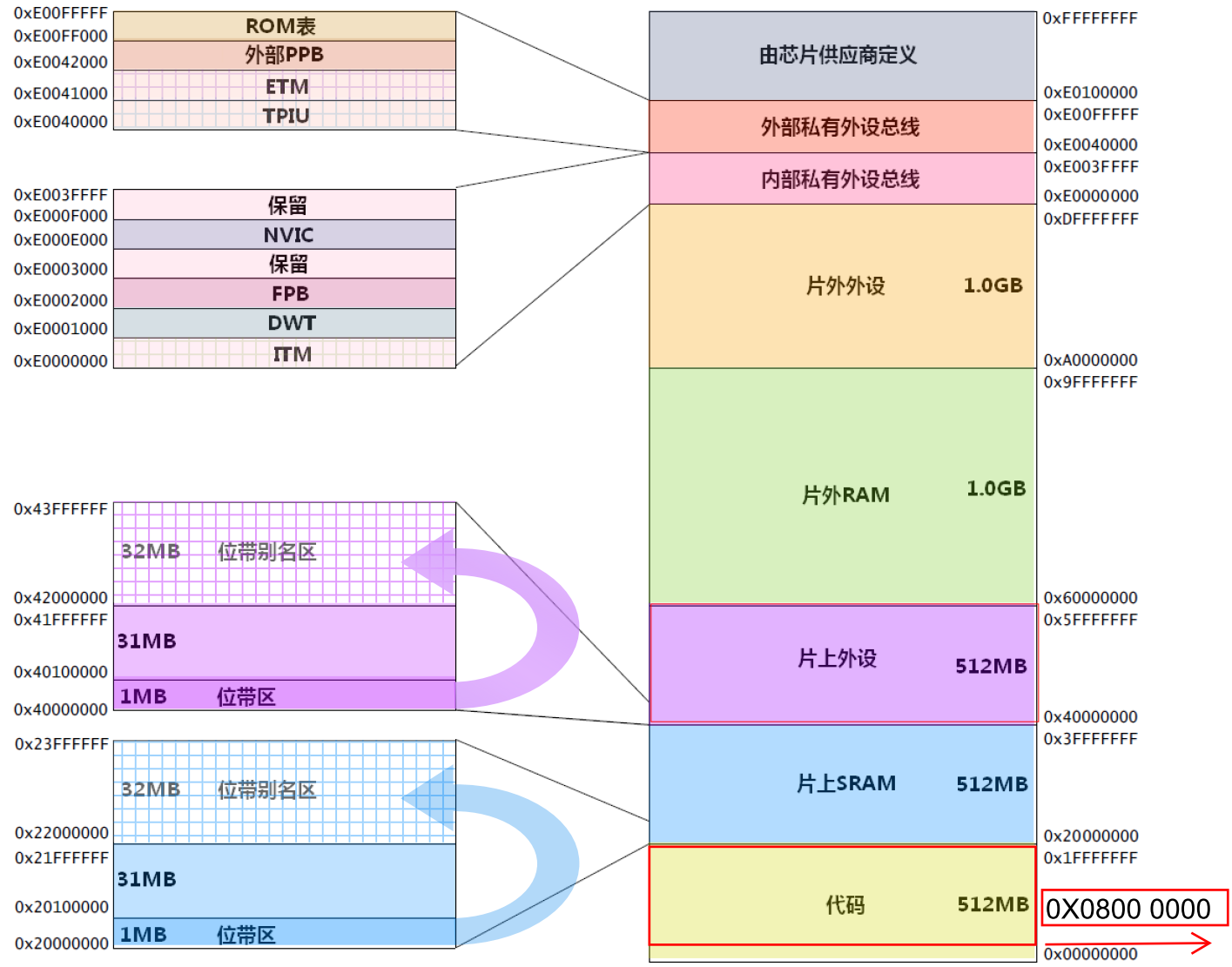

1.1 STM32 內存映射圖
圖（1.1）

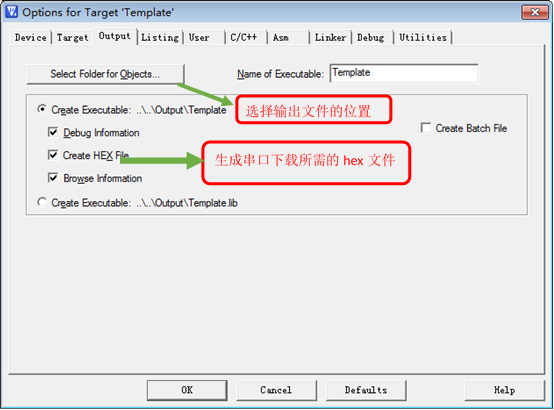

2.output選項卡

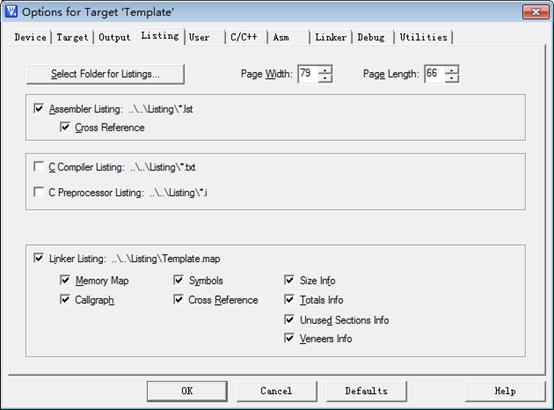

3.Listing選項卡

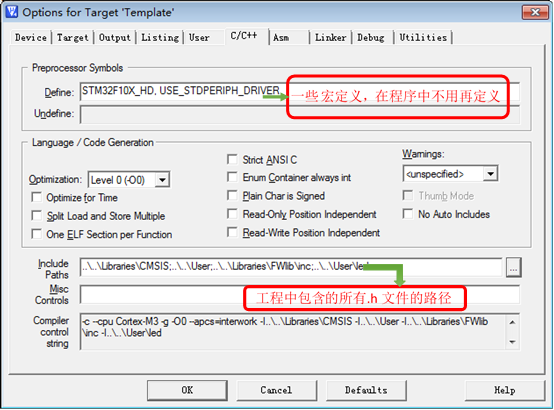

4.C/C++選項卡

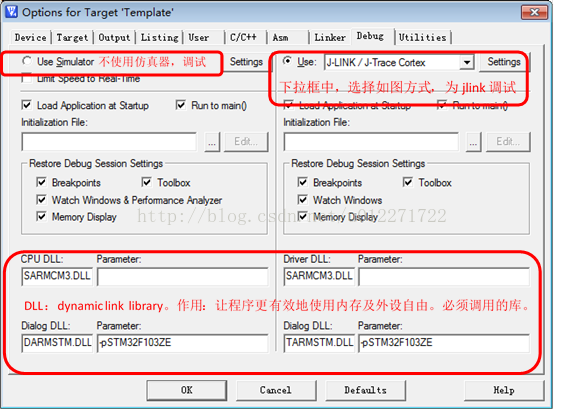

5.Debug選項卡

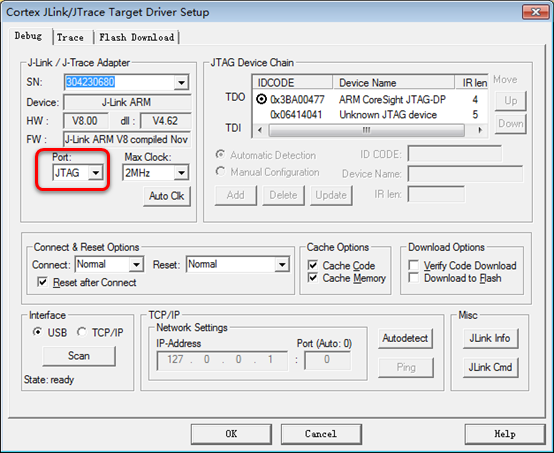

5.1Debug->J-LINK/J-Trace Cortex->Setting->Debug
5.2Debug->J-LINK/J-TraceCortex->Setting->Flash download

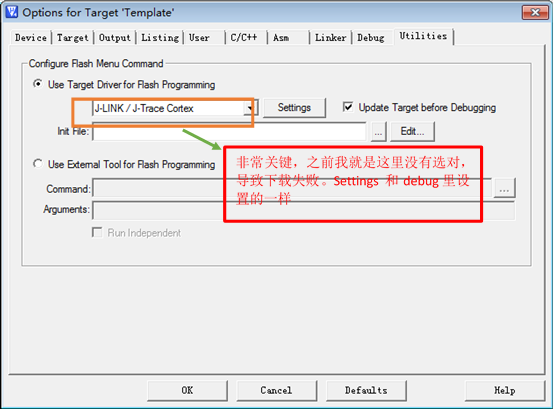

6. Utilities選項卡
7，點擊
