一、電容器的結構

兩個彼此絕緣的導體構成的器件稱為電容器

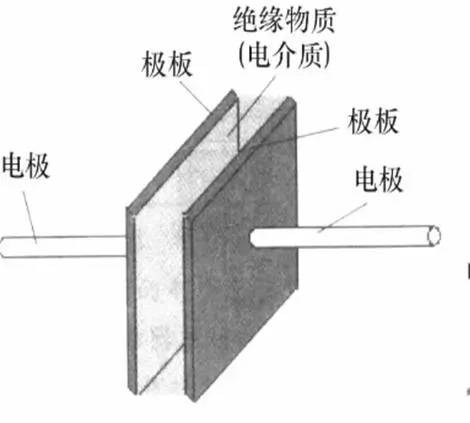

平板電容器

二、電容的計算公式

電容器一個極板上所帶電量Q與兩電極之間電壓U的比值，稱做電容器的電容，用符號C表示為：

電容器計算公式

當電容器為平板電容器時，電容為：

平板電容器計算公式

其中,式中，S為兩極板正對的面積，單位為m2； d為兩極板之間的距離，單位為m; ε為絕緣材料的介電常數，單位為F/m；

三、單位換算

實際使用的電容器的電容都很小，常用μF(微法)和pF(皮法)做單位。其換算關系為 ：

換算關系

四、電容器中的電場能

電容器中電場的電場能與電壓有關。當一個電容器的電容為C、兩電極之間的電壓為U時，電容器中電場能WC的大小為：

電容器中的電場能計算公式

電容器在充電過程中，兩電極之間的電壓由U1上升到U2時，電容器從電路吸收的電能或由電能轉換為電場能的能量為：

充電時的電場能計算公式

電容器在放電過程中，兩電極之間的電壓由U1下降到U2時，電容器釋放的電場能或由電場能轉換為其他形式能的能量為：

放電時電場能計算公式

五、電容器的種類

電容器的種類有很多，我們?cè)谧鲈O(shè)計的時候一般只會用到幾種常用的電容，很多種類很少用到，下面我就介紹以下幾種常用的電容。

1.陶瓷電容

陶瓷電容器又稱為瓷介電容器或獨石電容器。顧名思義，瓷介電容器就是介質材料為陶瓷的電容器。如下圖：

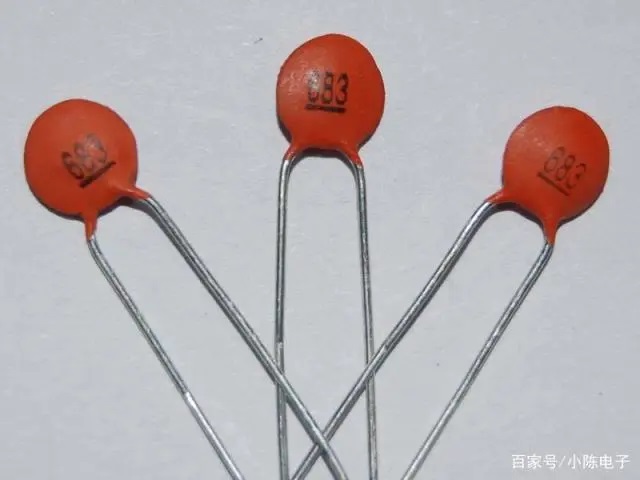

插件陶瓷電容

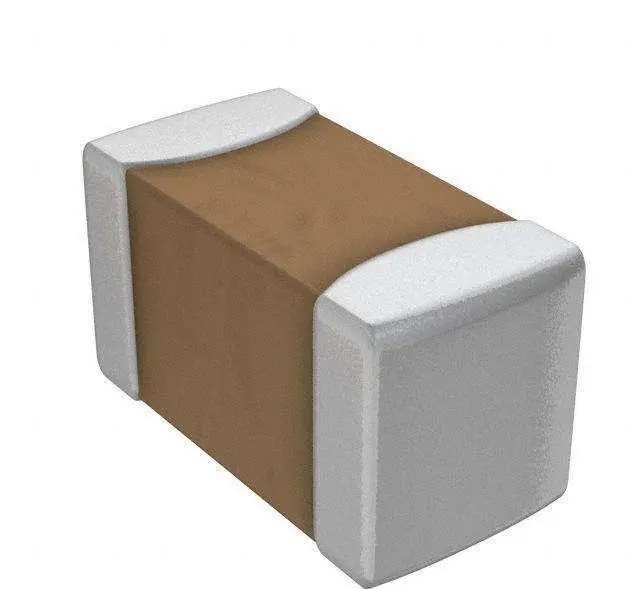

貼片陶瓷電容

2.電解電容

電解電容是電容的一種，金屬箔為正極（鋁或鉭），與正極緊貼金屬的氧化膜（氧化鋁或五氧化二鉭）是電介質，陰極由導電材料、電解質（電解質可以是液體或固體）和其他材料共同組成，因電解質是陰極的主要部分，電解電容因此而得名。如下圖：

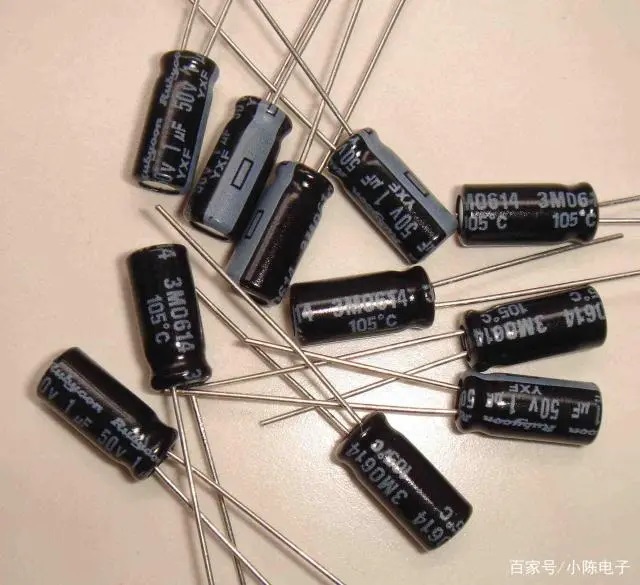

電解電容

3.鉭電容

鉭電容全稱是鉭電解電容，也屬于電解電容的一種，使用金屬鉭做介質，不像普通電解電容那樣使用電解液，鉭電容不需像普通電解電容那樣使用鍍了鋁膜的電容紙繞制，本身幾乎沒有電感，但這也限制了它的容量。如下圖：

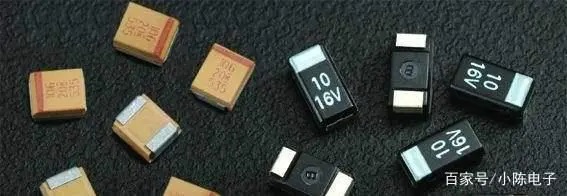

鉭電容

六、電容器的封裝

針對上面所述的種類來看封裝，如下：

陶瓷電容的封裝有：

Through Hole、0805、0603,0402。

電解電容的封裝有：

Radial4x7mm，Radial8x12mm，Radial6.3x11mm，SMD4x5.8mm，Radial16x25mm，Radial,16x30mm等等。

鉭電容的封裝：

CASE-A_3216，CASE-D_7343，CASE-B_3528等等
