控制方式分類

開環控制

開環控制是指輸入獨立于輸出的控制系統。例如給供水泵的變頻器設定某個頻率，輸出產生的供水壓力不會反過來影響變頻器設定的這個頻率。

閉環控制

閉環控制是將輸出反饋給輸入且會影響改變輸入。例如給供水泵變頻器設定某個頻率，此時水泵產生的供水壓力會反饋給控制器，如果壓力并不等于設定壓力，控制器會改變變頻器的設定頻率從而使輸出的供水壓力發生改變向目標壓力靠近。

閉環控制方式的推演

控制需求（恒壓供水）

假設使用變頻器驅動水泵向用戶供水，要求供水壓力穩定在0.3MPa。

人工控制

當出水壓力為0.25MPa，低于0.3MPa的目標，我們會將變頻器的設定頻率調高一些，以將出水壓力升高至0.3MPa；當出水壓力為0.32MPa時，高于0.3MPa的目標，我們會將變頻器的設定頻率調低一些，以將出水壓力降低至0.3MPa。

推演

通過以上描述，我們可以發現人工控制壓力時，需要時不時（采樣時間）觀察出水壓力表（檢測機構）所指示的壓力大小，并對出水壓力（實際值）和目標壓力（設定值）進行比較，當實際值<設定值時，需要調高變頻器的頻率（執行機構的輸出），當實際值>設定值時，需要調低變頻器的頻率（執行機構的輸出）。我們可以抽象出這樣一個邏輯：通過對實際值和設定值不斷進行比較，用一定的策略來控制輸出值，輸出值改變的結果就是使實際值發生改變，最終使實際值等于設定值。

自動控制

那么如果需要設計一個自動控制系統來自動控制供水壓力，我們需要的幾個關鍵點：實際值（通過檢測裝置檢測并反饋給控制器），設定值（設定給控制器），策略（控制器的調節算法），輸出值（改變被控對象的狀態以改變實際值）。

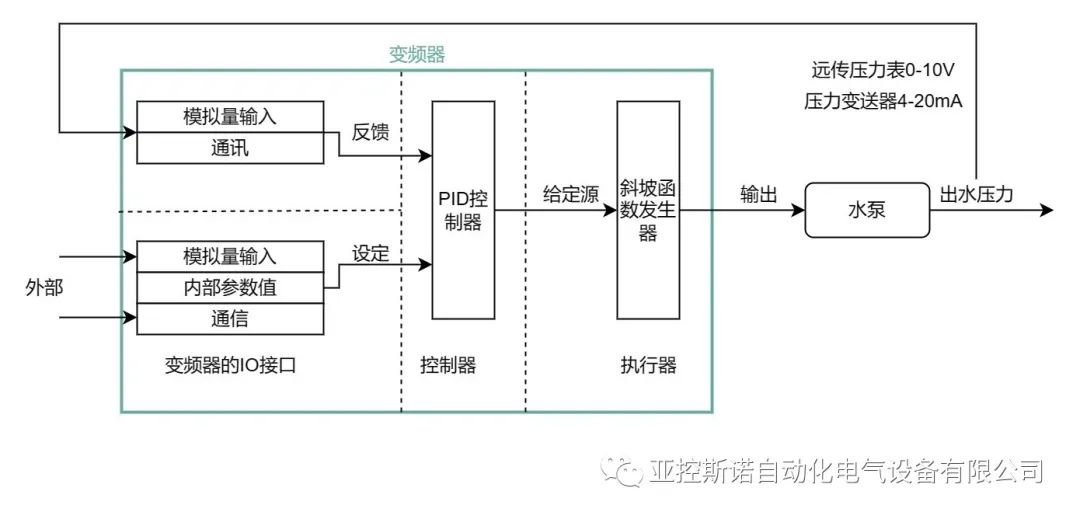

以下為自動控制系統的關鍵結構

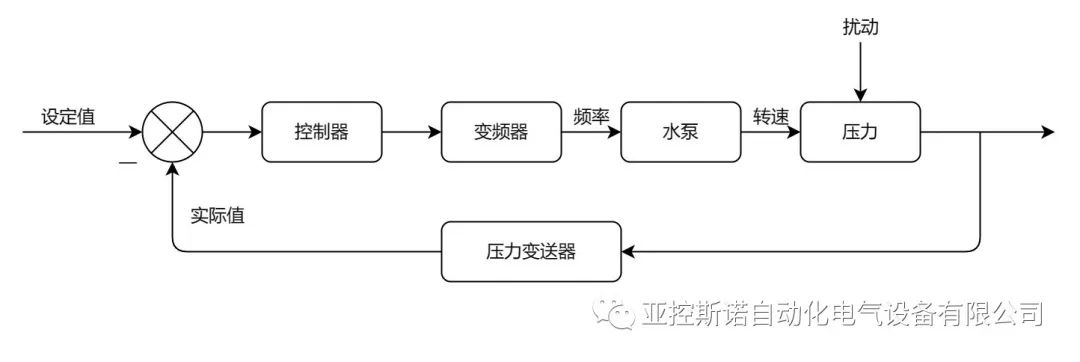

下面是一個閉環控制系統的結構框圖，也許可以幫助你更好地理解自動控制器的工作方式。

實際值PV

也稱為過程量，需要使用儀表進行測量以便讓控制器知道當前的實際值。例如人工控制時，通過觀察現場安裝的壓力表上的指針和刻度就可以知道當前的壓力值；當使用控制器控制時，需要通過壓力變送器將壓力變送為控制器可以接收的信號使控制器知道當前的壓力。

設定值SP

是目標值，控制策略的終極目標壓力。

控制策略

人工調節時當你知道每次比較壓力然后調節變頻器的頻率，每次的調節量的多少是由大腦做出判斷后決定的，如果壓力與目標值差的多，那就多調一些，如果壓力與目標值已經接近了，那就少調一些，這就是一個簡單的控制策略。而控制器的控制策略可以是，每次采樣將實際值與設定值相減，將誤差值乘以一個比例系數作為輸出的增減量，這樣就可以做到偏差越大調節量越大。還可以對誤差進行累加，誤差累計越大調節量也就越大；還可以對誤差變化的趨勢進行判斷，誤差減小地越快，就減小相應的調節量而避免調節過度。

輸出值

改變變頻器的頻率以改變被控量（壓力）的大小。

變頻器的PID控制功能

PID控制策略

PID是比例（P）、積分（I）和微分（D）三個字母的組合，根據實際需求可組合成P控制，PI控制，PD控制，PID等，本質上是一種控制策略，且這種控制策略是閉環控制。

變頻器的PID控制

之前的文章講過變頻器初級調試的核心是命令源（啟停變頻器）和給定源（控制變頻器頻率）。變頻器的PID控制的核心就是將變頻器的給定源交給了PID控制器，然后再定義好PID控制器的反饋和設定信號源，最后根據實際控制效果調整控制策略。

變頻器內部PID設置舉例

安邦信AMB100

參數設置

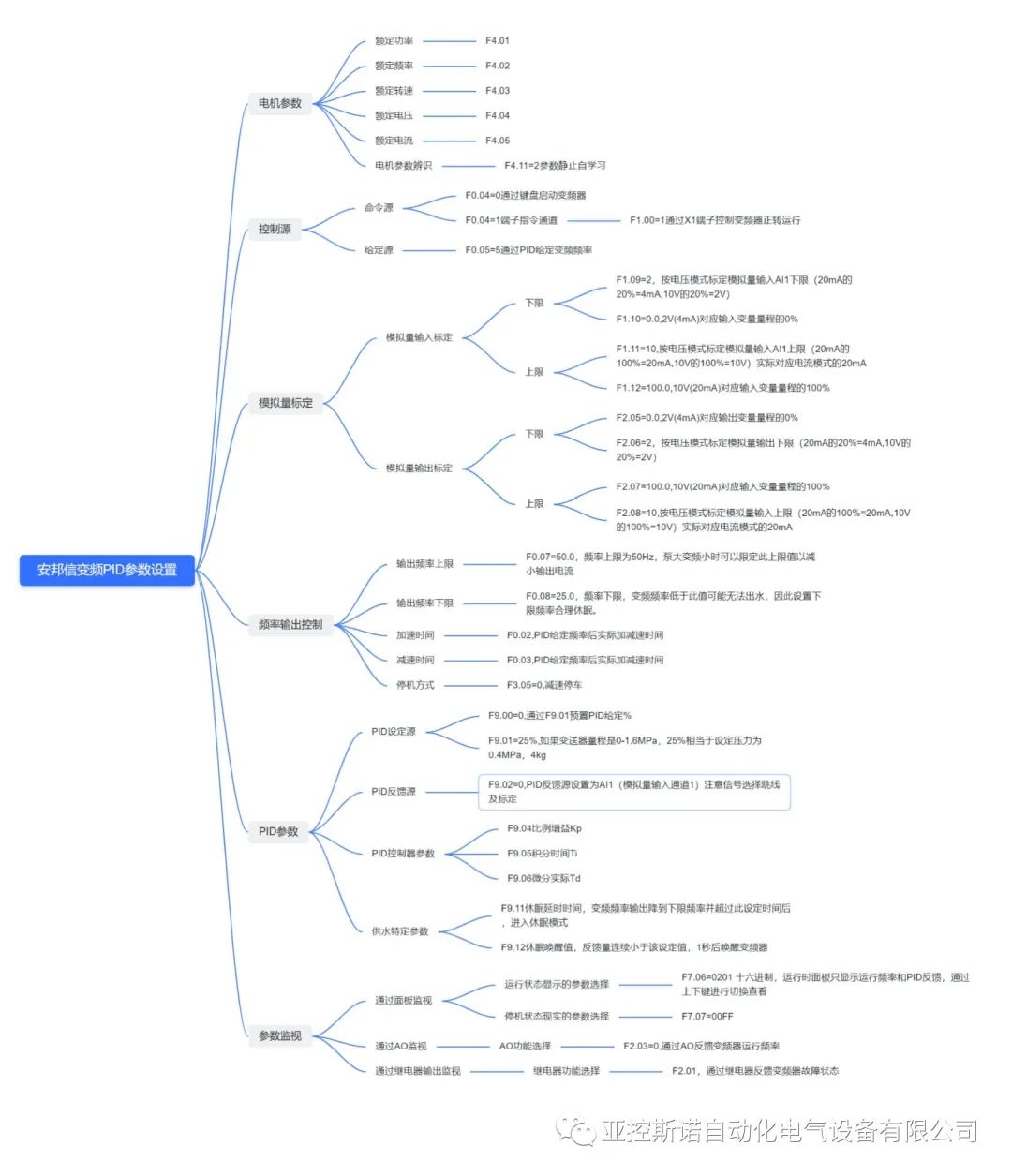

以安邦信變頻AMB100為例，下圖詳細列出了變頻器PID控制相關的各個參數。

這里重點介紹一下變頻器的PID參數，上文中有介紹閉環控制的幾個關鍵是實際值（PID反饋源）、設定值（PID設定源）、控制策略（PID控制器參數）、輸出。供水特定參數是為特殊行業應用所設計。

檢測裝置接線

壓力變送器接變頻器的24V+端子和AI1端子，GND端子和COM端子短接，注意AI1端子輸入跳線應選擇為電流類型。

ABB ACS510

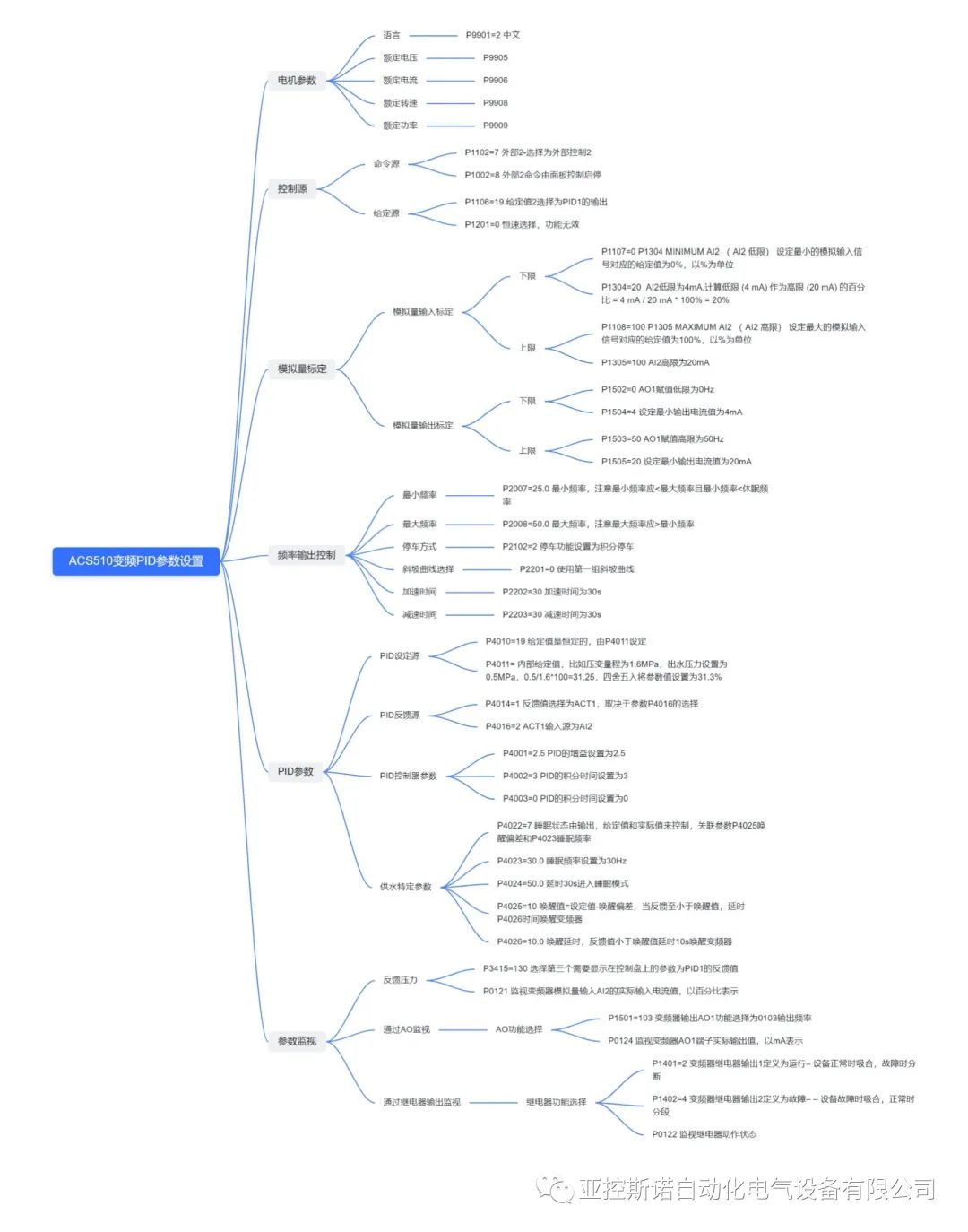

參數設置

檢測裝置接線

壓力變送器接變頻器的10號端子24V+和5號端子AI2，6號AGND端子和11號GND端子短接。

特別說明

以上變頻器PID的設定值通常是以百分比的形式設定的，百分比與實際值的對應關系是：如果變送器量程是0-1.6MPa，設定25%相當于設定壓力為1.6x25%=0.4MPa。

壓力反饋值的采集

以上舉例僅針對通過壓力變送器反饋4-20mA信號檢測壓力，如果是使用遠傳壓力表，則需要將變頻器的模擬量輸入端子設置為電壓輸入類型，并連接變頻器的10V端子和0V端子。

壓力變送器采集

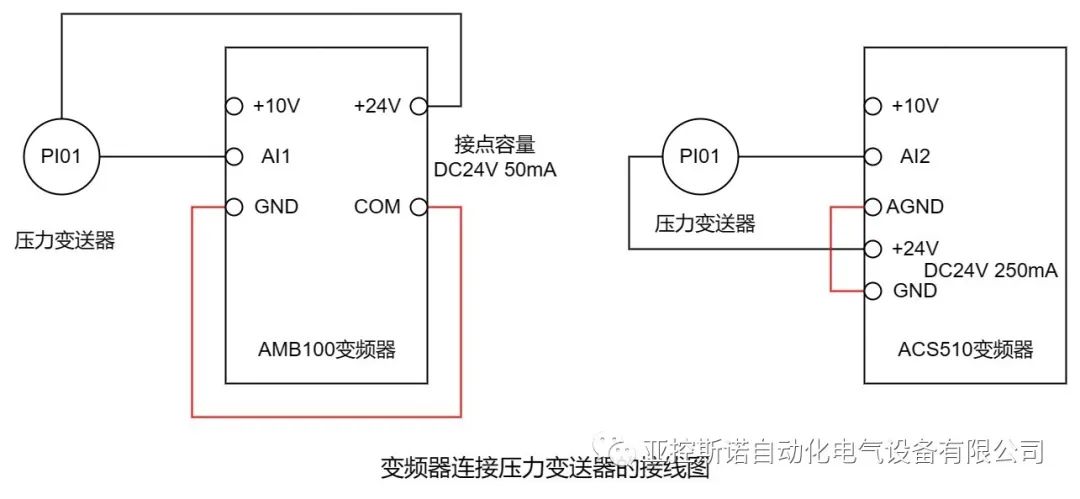

壓力變送器可以將壓力反饋值按量程轉換為標準的4-20mA信號經變頻器的模擬量輸入通道傳遞給變頻器的PID控制器。壓力變送器的接線方式一般采用兩線制，只需要給變送器加上一個24V電壓，變送出的4-20mA之間的電流能夠流入模擬量輸入端子并最終流回電源負極就可以正常工作，這也是為什么要將模擬量通道的負極和24V電源的負極連接起來的原因，參見下圖中的紅線。

遠傳壓力表采集

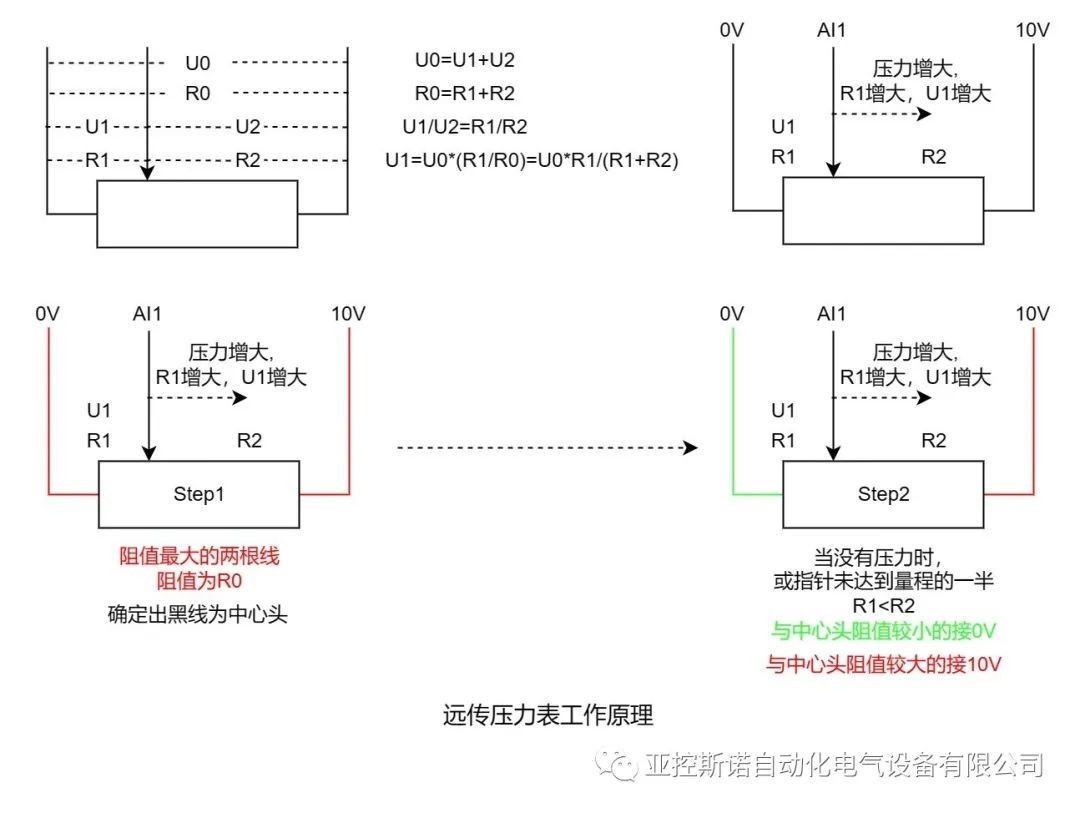

遠傳壓力表變送信號的方式是電阻分壓原理，可以看作是一個滑動變阻器，測量到的壓力越高，中心頭與一端的阻值越大，分得的電壓也就越高。遠傳壓力表需要接3根線，如果沒有說明書，應該怎樣正確接線呢。可以用萬用表的電阻擋對三根線中的兩根線進行兩兩測量，排除阻值最大的兩根線，另一根線就是中心頭。再測量中心頭和另外兩根線的阻值，阻值最小的那根線接0V，阻值最大的那根線接10V，中心頭接模擬量輸入端子。

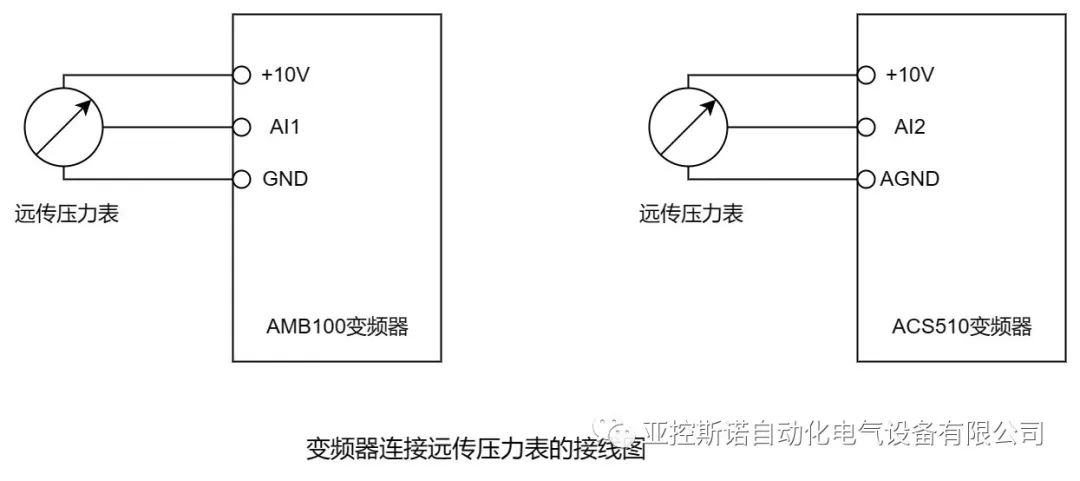

遠傳壓力表接入變頻器的接線圖如下:

總結

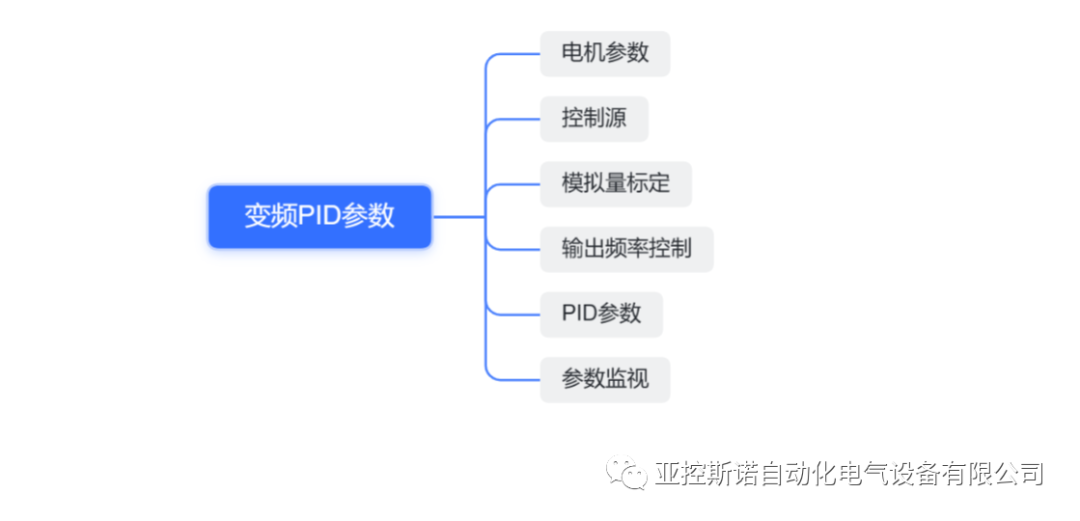

其他變頻器也可以按照上文的思路進行參數設置，現將參數分類總結如下：

要使用變頻器的PID控制器，除了要配置變頻器的基本功能，最后還需要對P,I,D參數進行整定以達到理想的控制效果。
