主機環境：Windows 10 64bit

開發環境：MDK 5.23

目標板：LPC54114

之前在NXP社區得到一塊LPC54114的板卡，是由萬利制作的，LPC54114是一款雙核MCU，包含了一顆M4主核和一顆M0+從核，利用該板卡學習了一下雙核MCU的開發流程，板卡中提供了一顆W25P80FLASH，之前擁有的板卡都沒有掛外部FLASH，剛好之前利用LPC54608學習TouchGFX時可以把圖片資源下載到外部FLASH中，因此借此機會來學習一下如何把數據下載到外部FLASH。

平時燒錄代碼我們都是燒錄到MCU內部的FLASH中，如下圖：

可以看到下載的時片上256KB的FLASH，該算法文件是由DFP包提供的，具體可以在keil5的安裝目錄下找到，如下：

加載到內部FLASH的算法有了，但加載到外部FLASH的算法還沒得。keil5中提供了LPC54608板卡的外部FLASH算法，LPC54114的外部FLASH算法就需要我們自己實現了，而且我們的板卡不是NXP官方的板卡，更不可能提供外部FLASH的加載算法了。。。

進入到keil的FLASH目錄，如下：

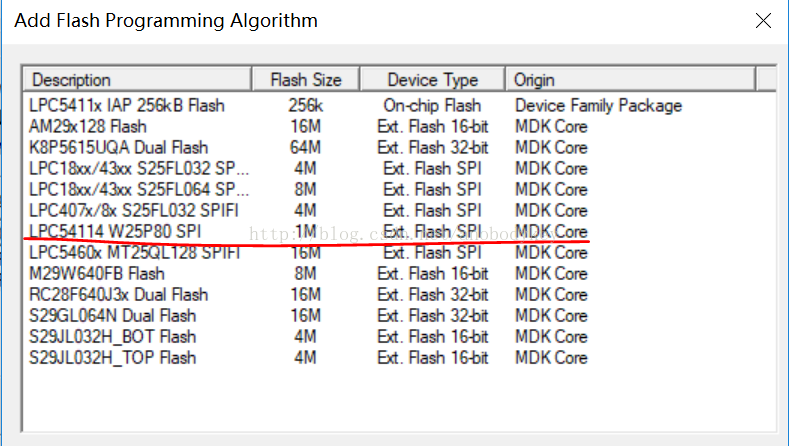

拷貝LPC5460x_MT25QL128文件夾到LPC54114_W25P80文件夾，并把其中有關信息全部替換成LPC54114相關信息。keil中提供了FlashOS.h頭文件，定義了燒錄到外部FLASH的相關接口，很簡單，如下:

這就是本次我們需要實現的相關接口，修改的關鍵文件只有兩個：FlashDev.c以及FlashPrg.c，首先看FlashDev.c文件，該文件定義了外部Flash的相關信息，經過簡單修改就可以使用了，如下：

#ifdef W25P80

struct FlashDevice const FlashDevice  =  {

   FLASH_DRV_VERS,             // Driver Version, do not modify!

   "LPC54114 W25P80 SPI", // Device Name

   EXTSPI,                     // Device Type

   0x10000000,                 // Device Start Address

   0x00100000,                 // Device Size (1MB)

   256,                        // Programming Page Size

   0,                          // Reserved, must be 0

   0xFF,                       // Initial Content of Erased Memory

   300,                        // Program Page Timeout 300 mSec

   3000,                       // Erase Sector Timeout 3000 mSec

// Specify Size and Address of Sectors

   0x010000, 0x000000,         // Sector Size 64kB (16 Sectors)

   SECTOR_END

};

#endif

我們只需要修改設備名字、設備類型、起始地址、大小、頁大小、扇區大小等等，這些信息都可以在W25P80的手冊中找到。其中設備的起始地址可以隨便定義，但不要和內部FLASH地址沖突即可。這里定義的是0x10000000.FlashPrg.c文件是接口的實現文件，這里我把LPC54114SDK中的polling_flash下的驅動文件拿來直接使用了，即mx25r_flash.c/h文件，只需要在FlashPrg.c中簡單調用即可，如下：

/* -----------------------------------------------------------------------------

 * Copyright (c) 2016 ARM Ltd.

 *

 * This software is provided 'as-is', without any express or implied warranty.

 * In no event will the authors be held liable for any damages arising from

 * the use of this software. Permission is granted to anyone to use this

 * software for any purpose, including commercial applications, and to alter

 * it and redistribute it freely, subject to the following restrictions:

 *

 * 1. The origin of this software must not be misrepresented; you must not

 *    claim that you wrote the original software. If you use this software in

 *    a product, an acknowledgment in the product documentation would be

 *    appreciated but is not required.

 *

 * 2. Altered source versions must be plainly marked as such, and must not be

 *    misrepresented as being the original software.

 *

 * 3. This notice may not be removed or altered from any source distribution.

 *

 *

 * $Date:        29. August 2017

 * $Revision:    V1.0.0

 *

 * Project:      Flash Device Algorithm for

 *               NXP LPC54114 W25P80 SPI Flash

 * --------------------------------------------------------------------------- */

#include "..\FlashOS.H"        // FlashOS Structures

#include "fsl_iocon.h"

#include "fsl_spi.h"

#include "mx25r_flash.h"

#define SECTOR_ADDR 0

#define SECTOR_SIZE 65536

#define FLASH_SPI_SSEL 3

#define EXAMPLE_SPI_MASTER SPI2

#define EXAMPLE_SPI_MASTER_CLK_SRC kCLOCK_Flexcomm2

#define EXAMPLE_SPI_MASTER_CLK_FREQ 12000000

unsigned long base_adr;

unsigned char chk_buf[256];

struct mx25r_instance mx25r;

void SPI_InitPins(void) {

  CLOCK_EnableClock(kCLOCK_Iocon);   /* enable clock for IOCON */

  /* SPI pins */

  IOCON_PinMuxSet(IOCON, 0, 8, (IOCON_FUNC1 | IOCON_MODE_PULLUP | IOCON_DIGITAL_EN));  /* SPI_MOSI */

  IOCON_PinMuxSet(IOCON, 0, 9, (IOCON_FUNC1 | IOCON_MODE_PULLUP | IOCON_DIGITAL_EN));  /* SPI_MISO */

  IOCON_PinMuxSet(IOCON, 0, 10, (IOCON_FUNC1 | IOCON_MODE_PULLUP | IOCON_DIGITAL_EN));  /* SPI_SCK */

  IOCON_PinMuxSet(IOCON, 0, 2, (IOCON_FUNC2 | IOCON_MODE_PULLUP | IOCON_DIGITAL_EN));  /* SPI_CSN */

}

int flash_transfer_cb(void *transfer_prv, uint8_t *tx_data, uint8_t *rx_data, size_t dataSize, bool eof)

{

    spi_transfer_t xfer = {0};

    xfer.txData = tx_data;

    xfer.rxData = rx_data;

    xfer.dataSize = dataSize;

    /* terminate frame */

    if (eof)

    {

        xfer.configFlags |= kSPI_FrameAssert;

    }

    SPI_MasterTransferBlocking((SPI_Type *)transfer_prv, &xfer);

    return 0;

}

int flash_init(void)

{

  spi_master_config_t masterConfig = {0};

  SPI_MasterGetDefaultConfig(&masterConfig);

  masterConfig.direction = kSPI_MsbFirst;

  masterConfig.polarity = kSPI_ClockPolarityActiveHigh;

  masterConfig.phase = kSPI_ClockPhaseFirstEdge;

  masterConfig.baudRate_Bps = 1000000;

  masterConfig.sselNum = (spi_ssel_t)FLASH_SPI_SSEL;

  SPI_MasterInit(EXAMPLE_SPI_MASTER, &masterConfig, EXAMPLE_SPI_MASTER_CLK_FREQ);

  mx25r_init(&mx25r, flash_transfer_cb, EXAMPLE_SPI_MASTER);

  return mx25r_err_ok;

}

/*

 *  Initialize Flash Programming Functions

 *    Parameter:      adr:  Device Base Address

 *                    clk:  Clock Frequency (Hz)

 *                    fnc:  Function Code (1 - Erase, 2 - Program, 3 - Verify)

 *    Return Value:   0 - OK,  1 - Failed

 */

int Init (unsigned long adr, unsigned long clk, unsigned long fnc) {

  SYSCON->FXCOMCLKSEL[2] = 0;

  /* reset FLEXCOMM for SPI */

  SYSCON->PRESETCTRLSET[1] = (uint32_t)(1<<13);

  SYSCON->PRESETCTRLCLR[1] = (uint32_t)(1<<13);

  SPI_InitPins();

  flash_init();

  base_adr = adr;

  return (0);

}

/*

 *  De-Initialize Flash Programming Functions

 *    Parameter:      fnc:  Function Code (1 - Erase, 2 - Program, 3 - Verify)

 *    Return Value:   0 - OK,  1 - Failed

 */

int UnInit (unsigned long fnc) {

  return (0);

}

/*

 *  Erase complete Flash Memory

 *    Return Value:   0 - OK,  1 - Failed

 */

int EraseChip (void) {

  mx25r_cmd_chip_erase(&mx25r);

  return (0);                                        /* Finished without Errors */

}

/*

 *  Erase Sector in Flash Memory

 *    Parameter:      adr:  Sector Address

 *    Return Value:   0 - OK,  1 - Failed

 */

int EraseSector (unsigned long adr) {

  mx25r_cmd_sector_erase(&mx25r,adr-base_adr);

  return (0);                                        /* Finished without Errors */

}

/*

 *  Blank Check Checks if Memory is Blank

 *    Parameter:      adr:  Block Start Address

 *                    sz:   Block Size (in bytes)

 *                    pat:  Block Pattern

 *    Return Value:   0 - OK,  1 - Failed

 */

int BlankCheck (unsigned long adr, unsigned long sz, unsigned char pat) {

  return (1);                                        /* Always Force Erase */

}

/*

 *  Program Page in Flash Memory

 *    Parameter:      adr:  Page Start Address

 *                    sz:   Page Size

 *                    buf:  Page Data

 *    Return Value:   0 - OK,  1 - Failed

 */

int ProgramPage (unsigned long adr, unsigned long sz, unsigned char *buf) {

  mx25r_cmd_write(&mx25r,adr-base_adr,buf,sz);

  return (0);                                        /* Finished without Errors */

}

/*

 *  Verify Flash Contents

 *    Parameter:      adr:  Start Address

 *                    sz:   Size (in bytes)

 *                    buf:  Data

 *    Return Value:   (adr+sz) - OK, Failed Address

 */

unsigned long Verify (unsigned long adr, unsigned long sz, unsigned char *buf)

{

  int i = 0;

  mx25r_cmd_read(&mx25r,adr-base_adr,chk_buf,sz);

  for(i = 0; i < sz; i++)

  {

    if(buf[i] != chk_buf[i])

    {

 return (adr+i);

}

  }

  return (adr+sz);

}

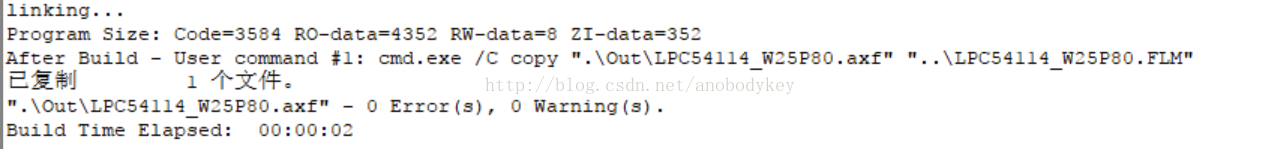

編譯該工程，即可產生我們所需要的加載FLASH的算法文件，如下：

下面就來測試下該算法文件是否起作用，在LPC54114的SDK中的polling_flash工程中加入一段測試數據，如下：

const uint8_t extFlash[] __attribute__ ((at(0x10000000))) =

{'N','X','P','I','C'};

把這幾個字符存放到外部FLASH的0地址上，這里0x10000000是我們剛才定義的外部FLASH的起始地址。此外還需要添加一下該算法文件，如下：

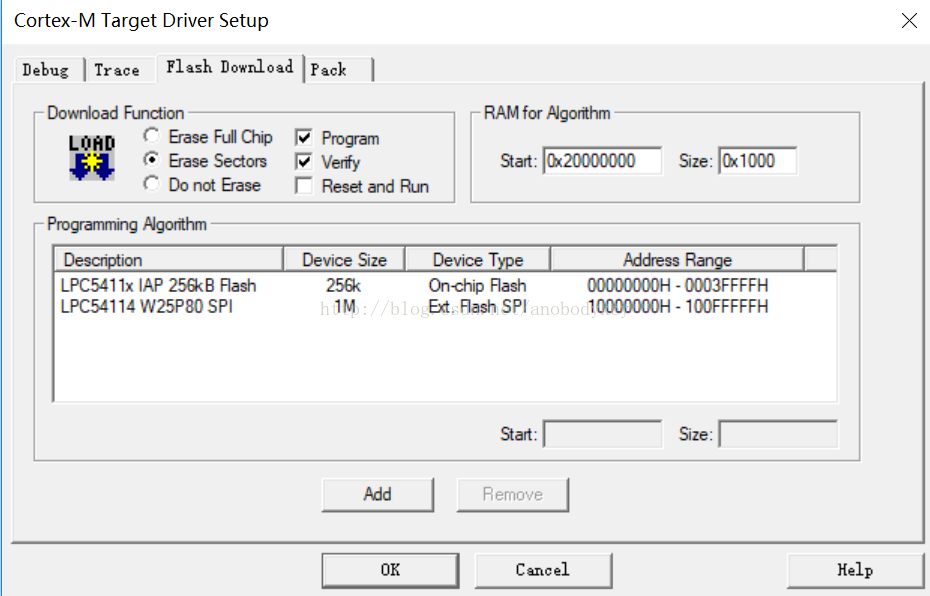

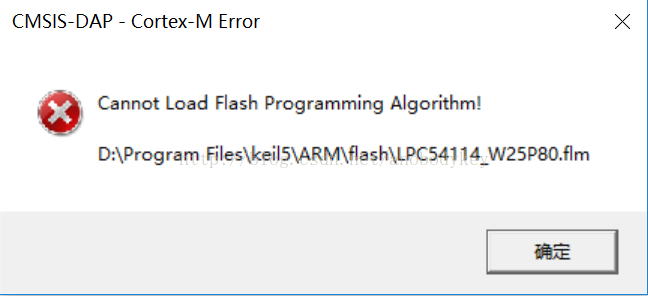

下載該代碼，本以為就此成功了，結果彈出一個框框，說無法加載FLASH編程算法，

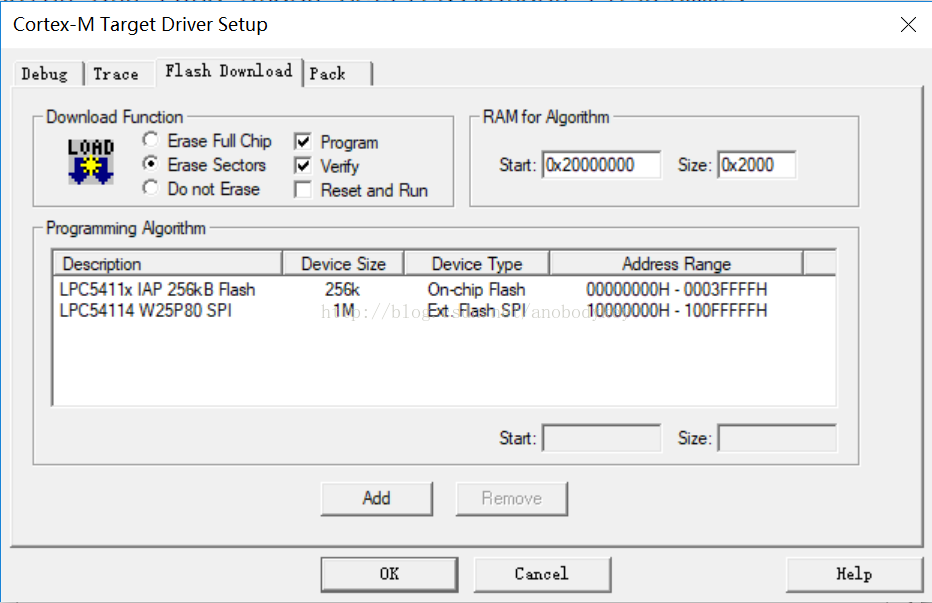

MDK中的輸出信息如下：Insufficient RAM for Flash Algorithms !，百度搜索了一下說是為該算法分配的RAM空間小了，默認的是0x1000，4KB大小，這里加大了已被改成了8KB，如下：

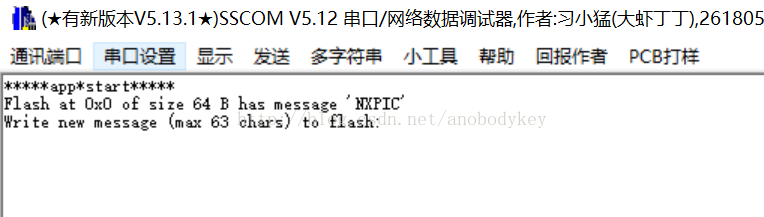

再次下載，很順暢地下載成功了，趕緊打開串口助手查看測試結果：

成功地從外部FLASH讀取到了我們定義的‘NXPIC’字符，測試成功！大家一起來測試一下吧！
