本文是對第三代特斯拉家用充電樁（L2級）的拆解分析報告。深入探究該充電樁的內部結構、設計特點、性能參數等內容。

設備為第三代特斯拉家用充電樁，屬于Level 2充電器，是特斯拉推出的家用充電設備系列中的一款。

用戶體驗（Antonio的使用感受）方面，使用便捷性高，安裝在家中十分方便。帶有燈光條，可顯示充電容量。電纜可打開汽車車門和充電口，側面有便捷的連接器，方便整理線纜，且設備形狀設計便于纏繞線纜。

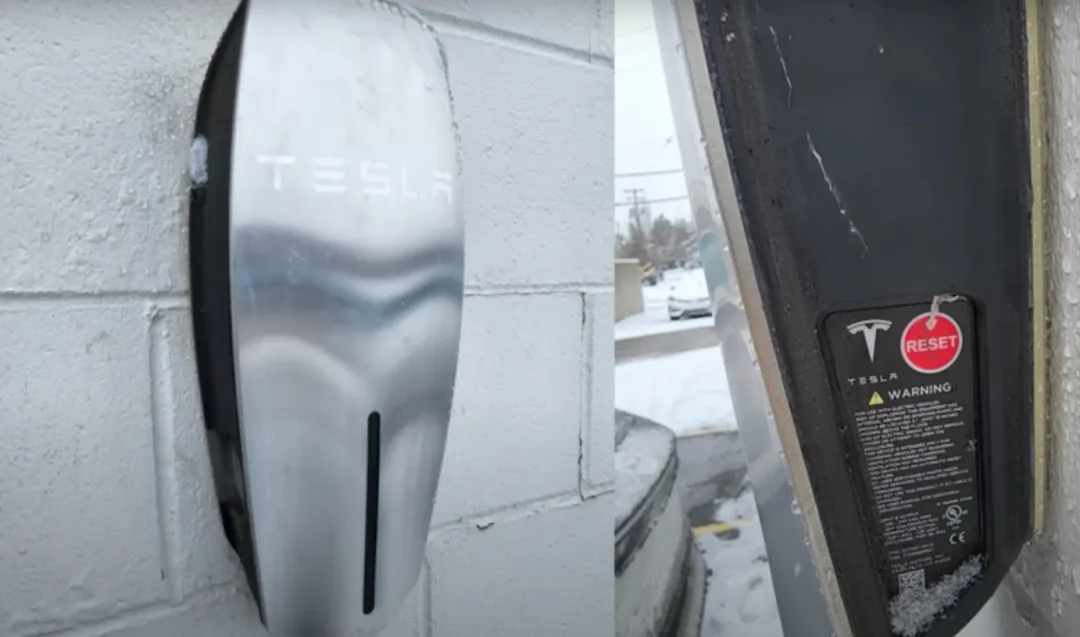

與第二代特斯拉家用充電樁相比，第三代在電流支持上有所變化，第二代最高可支持80安培充電電流，而第三代因車輛側對可接受電流進行了調整，目前降為48安培。此外，第三代取消了側面的手動復位按鈕，若發生過壓事件，內部電路會自動處理，無需手動復位。

L1（一級充電）

• 充電接口：可接入標準插座或220伏的烘干機插座。

• 充電功率：約1千瓦/小時。

• 充電速度：每小時可增加約2-5英里的續航里程。在寒冷天氣下，最多能為電池保溫，若充電8小時，大約可增加40英里的續航里程，適合長時間停放時緩慢充電。

L2（二級充電）

• 以本次拆解的特斯拉充電樁為例，其為240伏、48安培。

• 功率：11.5千瓦。

• 充電速度：特斯拉宣傳每小時可增加約44英里的續航里程，遠快于一級充電。

L3（三級充電）

• 即超級充電，功率范圍較廣，從80千瓦到350千瓦、400千瓦不等，甚至半掛卡車的兆瓦級充電器可視為四級充電。

• 充電速度：能在約30分鐘內將電池從20%充至80%，是目前公共場合較易獲取的快速充電方式。

L1、L2 與 L3 電動汽車充電：哪種更合適？這個問題其實并沒有絕對的答案，因?yàn)閷?shí)際上這幾種充電器都只是工具而已。如果日常通勤距離較短，每天行駛里程很少超過 50 英里，那么使用標準的L1充電器就足夠滿足需求了。但如果您是重度用車用戶，就可以考慮在家中安裝專業的L2充電器。

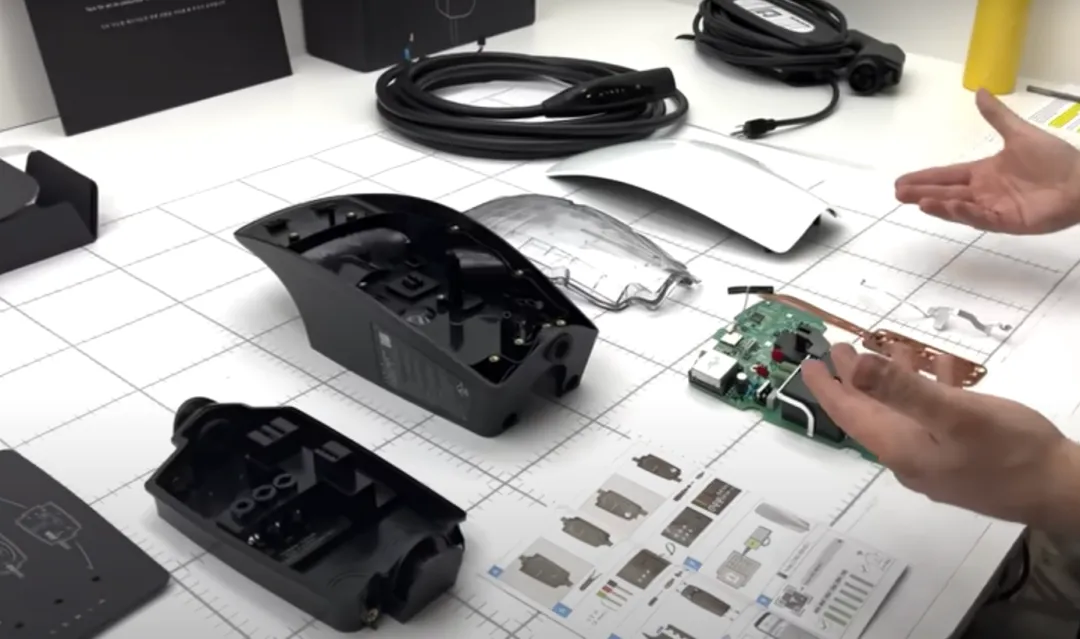

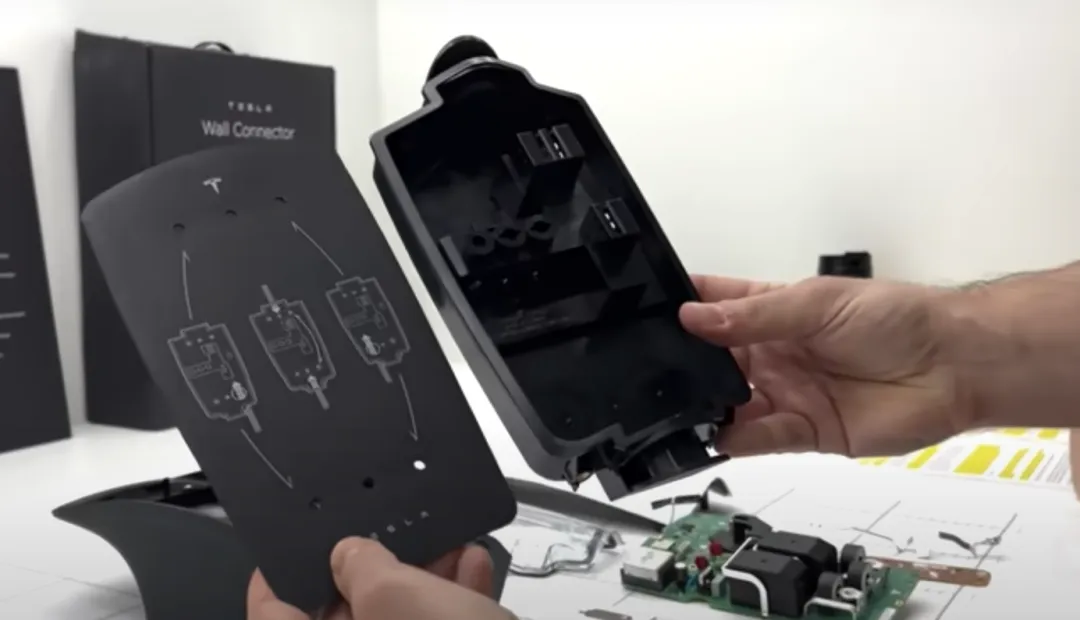

外觀設計：外觀時尚簡潔，帶有玻璃面板，面板通過一系列卡扣和鎖扣固定，僅背面有兩個緊固件。配備注塑聚碳酸酯背板，基礎款為白色，可從特斯拉官網購買紅色、藍色、灰色等其他顏色的版本，價格約75美元，滿足用戶的審美升級需求。從精益設計原則來看，該設計值得推崇，通過注塑成型或部件自身結構來約束一端，減少了緊固件的使用數量，便于安裝。

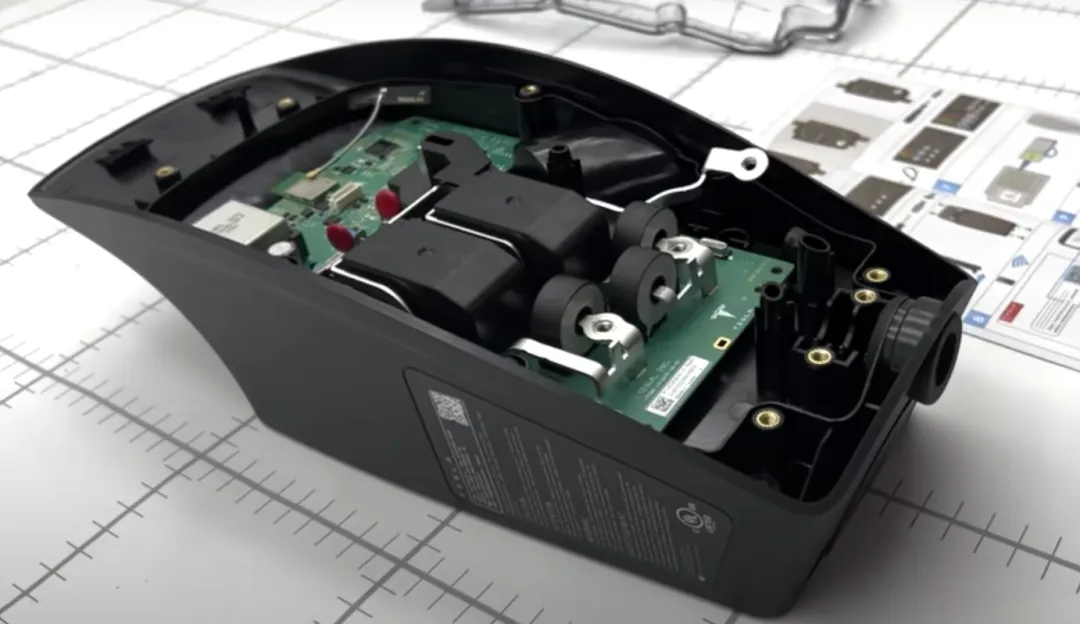

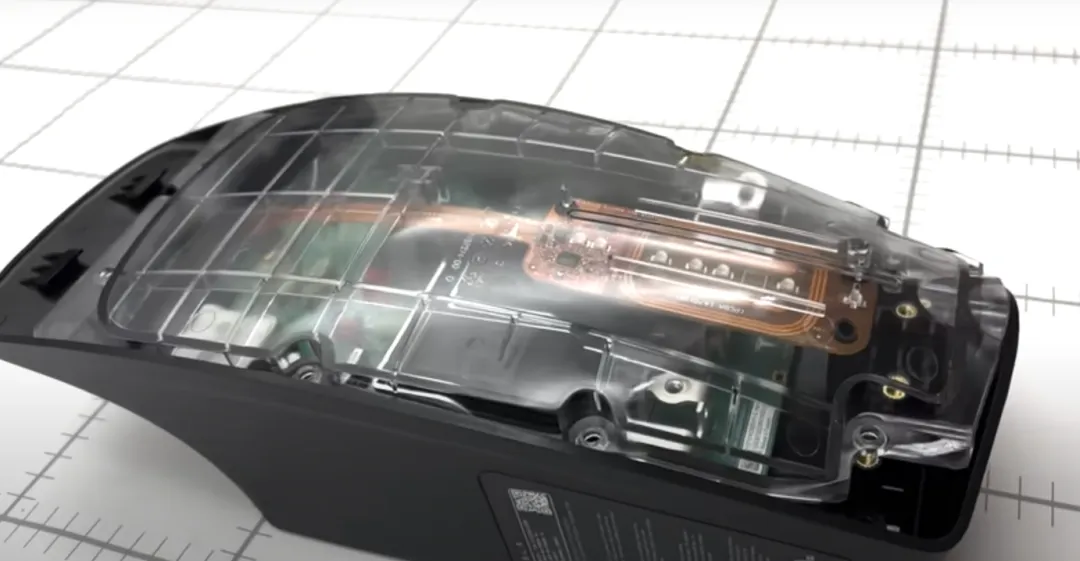

防護設計：移除玻璃面板后，可見一個透明的聚碳酸酯蓋子緊固在所有電子元件上方，起到保護作用。內部電子元件通過閉孔聚氨酯膠條進行密封，可防止 moisture 和環境因素的影響，這種設計與4680電池組的密封原理相似，無需單獨的注塑溝槽和橡膠密封圈，安裝簡便。

指示燈：充電狀態指示燈的光線來自透明聚碳酸酯防護罩下方的印刷電路板組件（PCBA）。

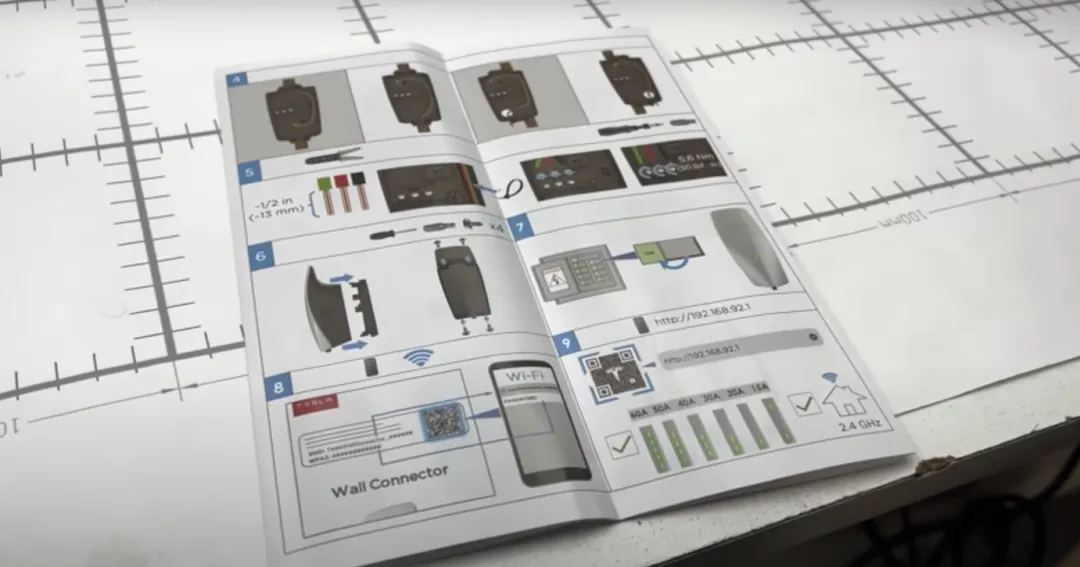

電路：輸入與 breaker 匹配，手冊顯示該充電樁輸入為60安培，但實際為48安培充電器。這是因?yàn)楦鶕?jù)電氣規范，48安培的設備不能使用50安培的斷路器，需遵循80%規則，60安培的80%為48安培，所以若要實現滿功率充電，需使用60安培的斷路器。

通信芯片：柔性電纜的連接器連接著一個近場通信（NFC）設備，經確認是NFC而非射頻識別（RFID）。該芯片可能用于與手機或卡片通信，但目前多數家用充電樁此功能未激活，可能在某些商用充電樁或墻壁連接器上啟用。

主電路板（PCBA）：包含匯流排上的各種電流傳感器，有L1、L2和地線。家用供電系統的240伏交流電輸入后，通過繼電器和位于電路板左上方的變壓器等組件工作，與直流快充不同，該充電樁均為交流電。變壓器用于為電路板上的所有控制電路提供電壓調節，僅為電路板上的集成電路等組件供電，不參與充電電流的傳輸。

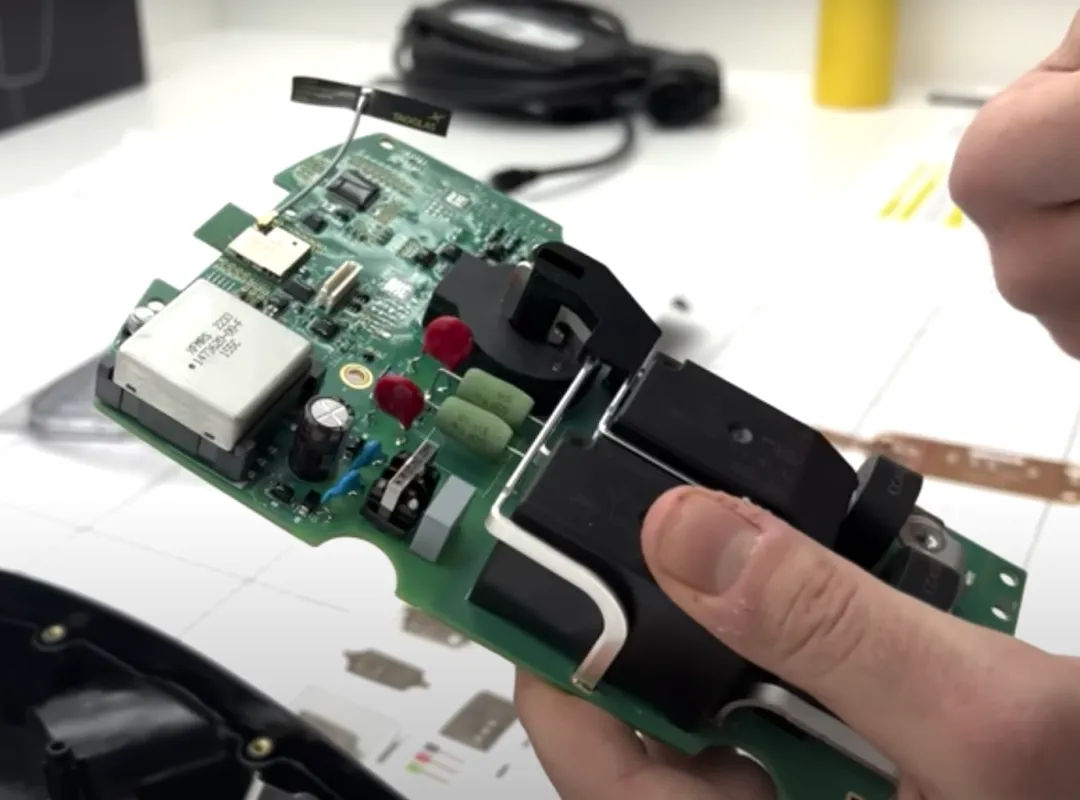

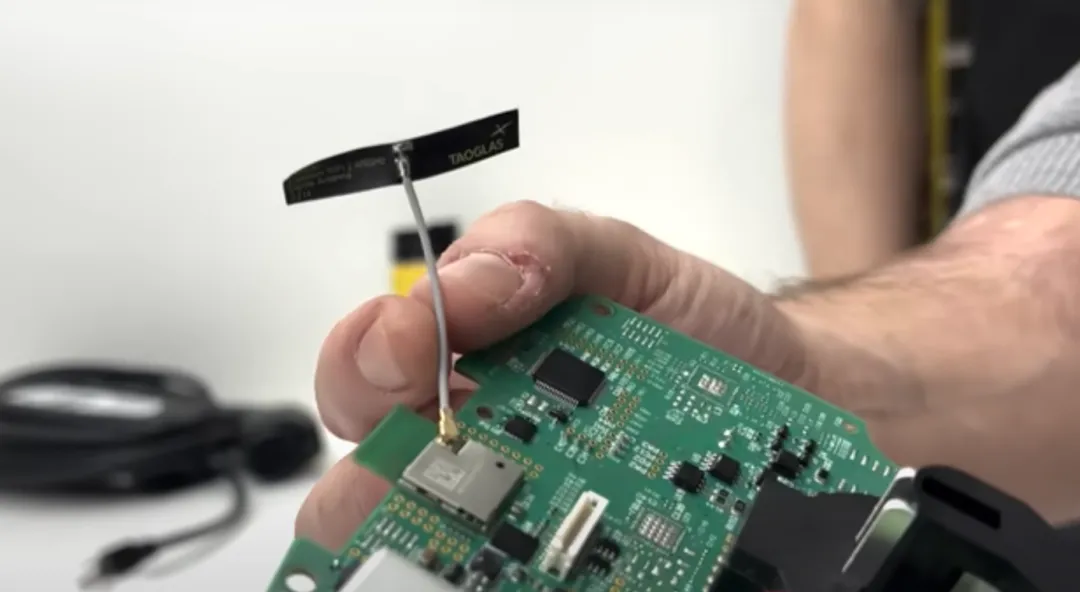

Wi-Fi天線：用于無線連接，可與應用程序集成或直接向車輛提供診斷信息，安裝方式簡單，僅用膠帶固定在注塑外殼的一部分上，旁邊還標注有部件信息。

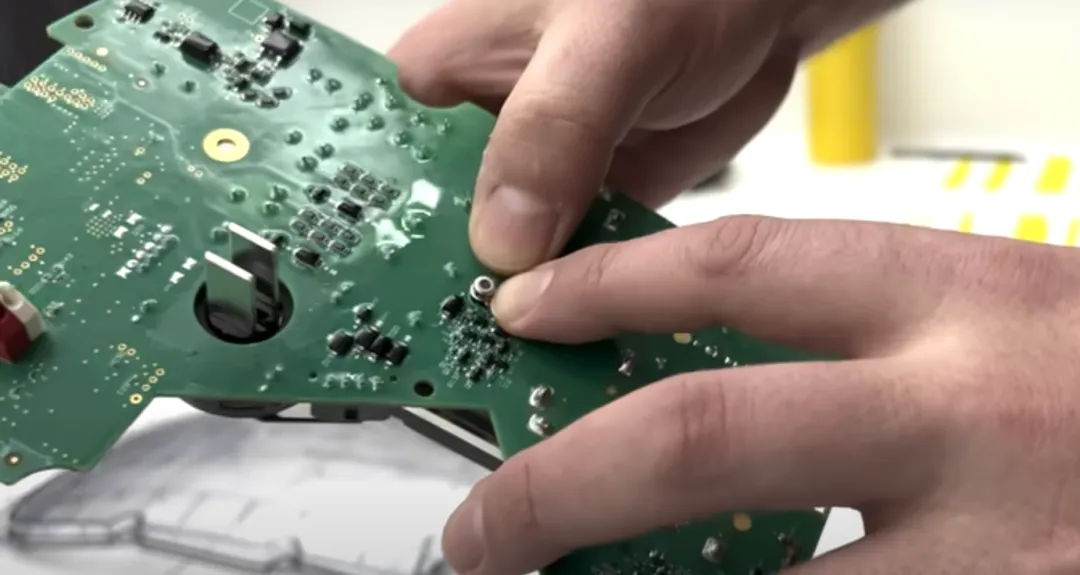

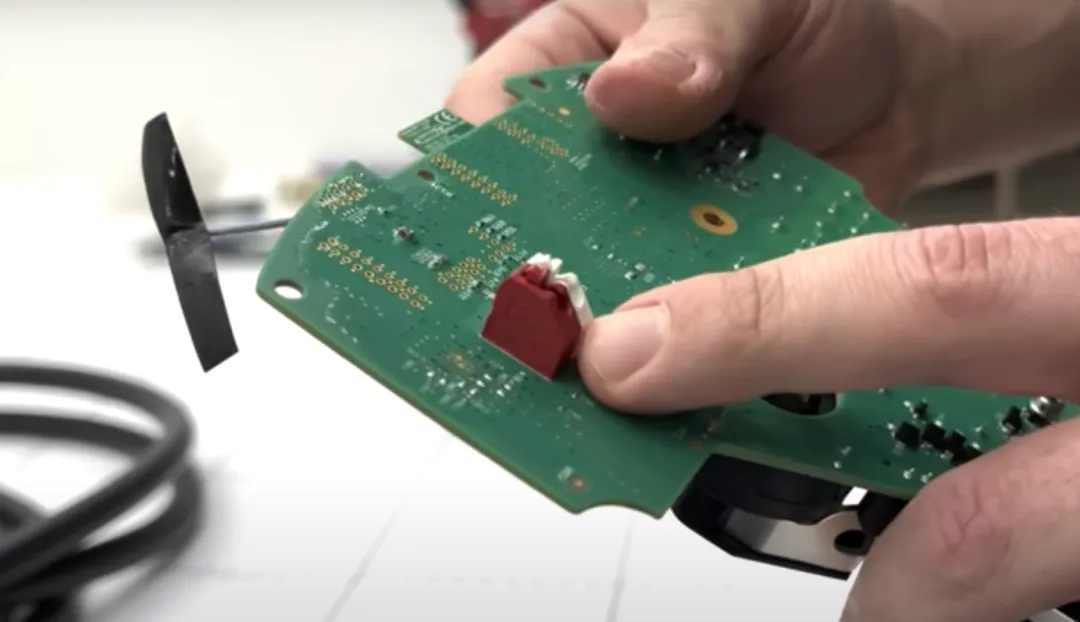

未使用端子：在電路板背面有兩個未安裝的端子，類似揚聲器背面的接線端子，但在相關文檔中未找到其用途說明，功能尚不明確。

溫度傳感器：有一個小型傳感器穿過孔洞，正對L1和L2之間的間隙，可能是紅外傳感器或熱釋電傳感器（因無標簽無法確定具體類型）。其作用是測量溫度并根據溫度產生電流，可檢測兩條線路之間的溫差，若出現短路或某條線路電流過大等情況，會觸發內部安全跳閘，作為內置安全組件，體積小，不占用過多電路板空間。

接地端子：接地端子的匯流排單獨安裝，與L1和L2一同從背面伸出。

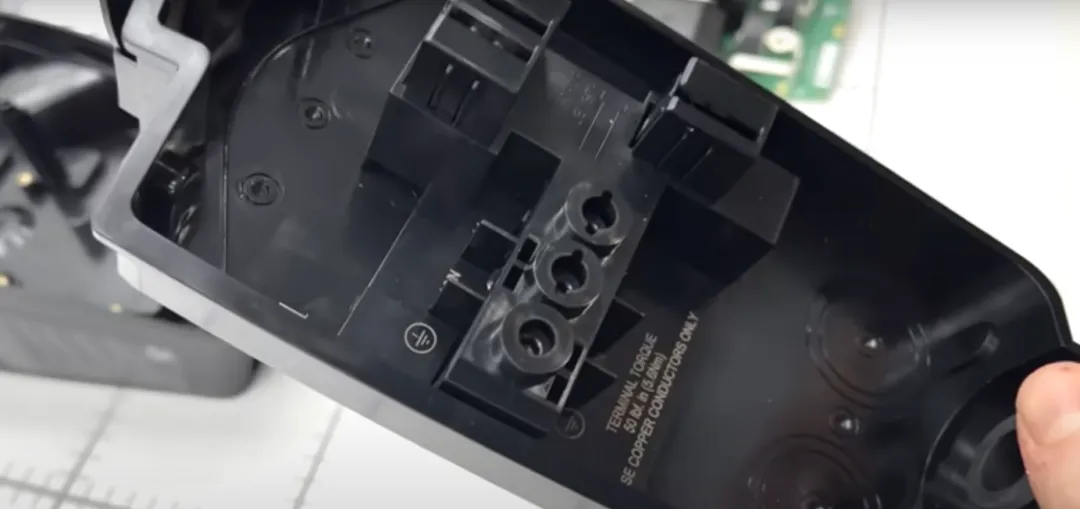

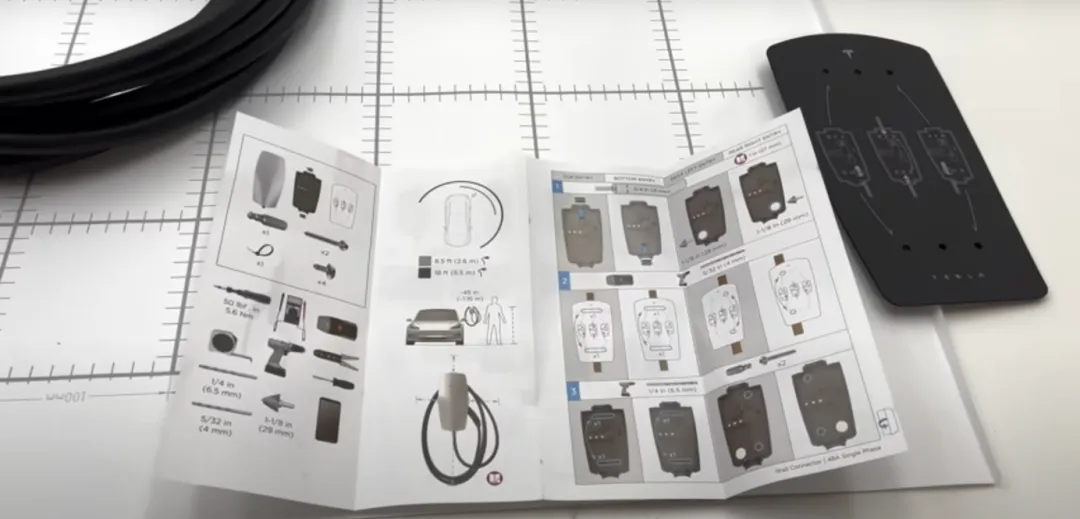

安裝設計：充電樁面向墻壁的底部是安裝位置，家用斷路器的電纜從頂部接入。設備上有諸多輔助安裝的導向設計，如印刷標注了接地、L2、中性線和L1的位置，標注了端子的扭矩要求（50磅英寸或5.6牛米），頂部注塑部分有用于剝線和裁剪至合適長度的壓印特征，這些嵌入式的裝配輔助設計非常實用。匯流排頂部有一個額外的注塑件，緊固件用于將電線鎖定并固定在端子中，整體結構簡單。

安裝孔導向：設備本身有安裝孔的導向標識，與注塑外殼內部的標記對齊，便于安裝固定。

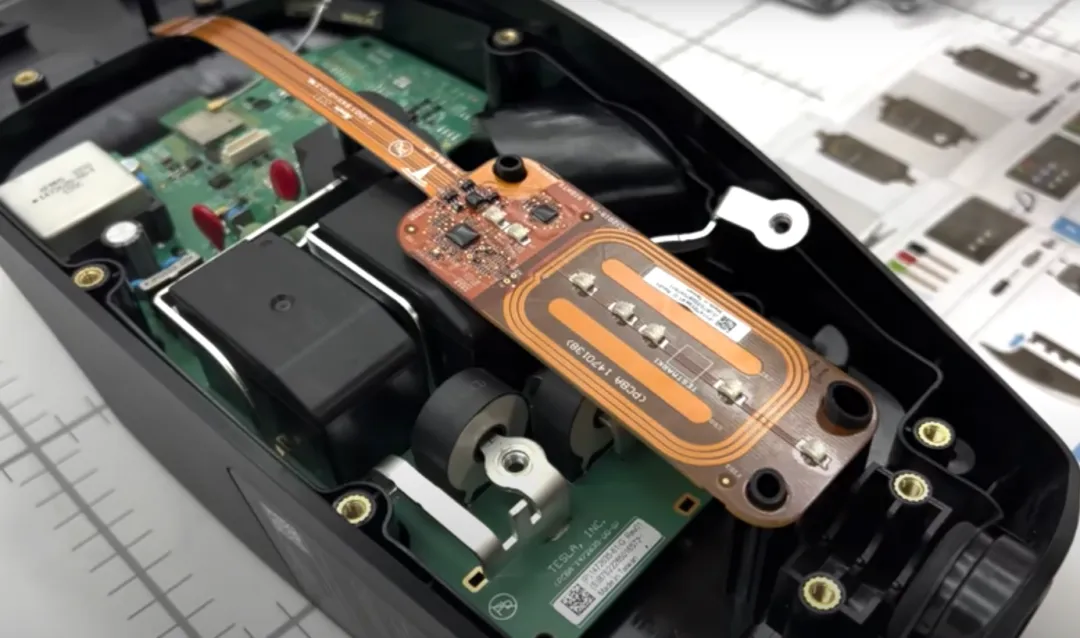

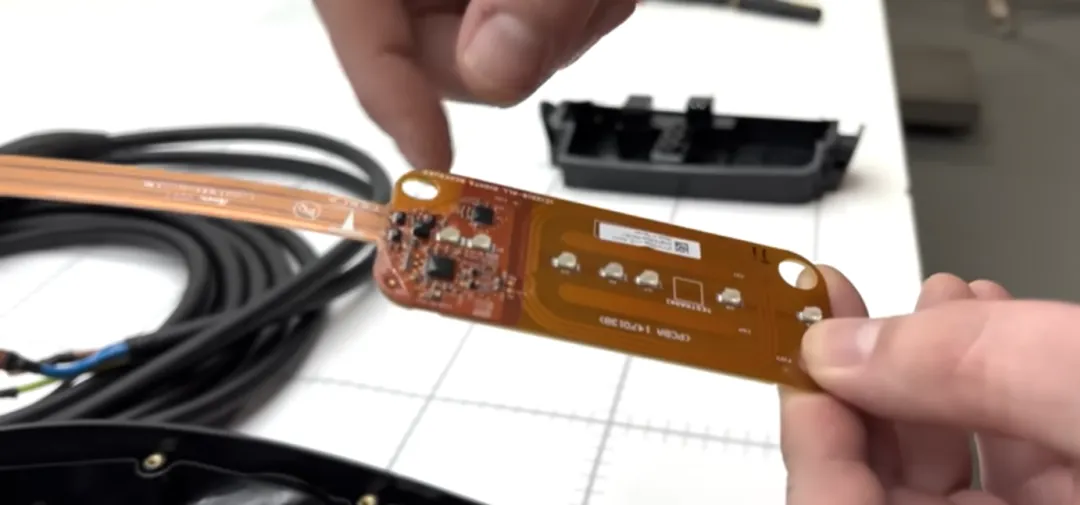

該設備由幾塊承載系統的印刷電路板（PCB）組成，主PCB包含電源和通信電子元件，而較小的柔性核心 PCB 則以幾個 LED 和 NFC 閱讀器電路的形式承載著簡約的人機界面。

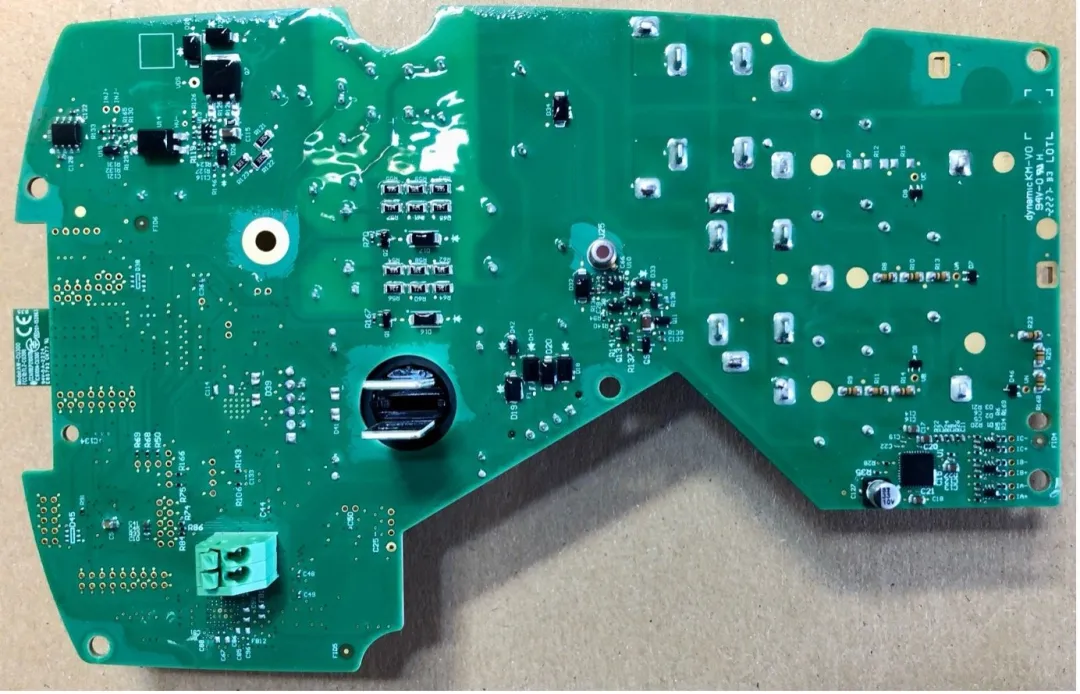

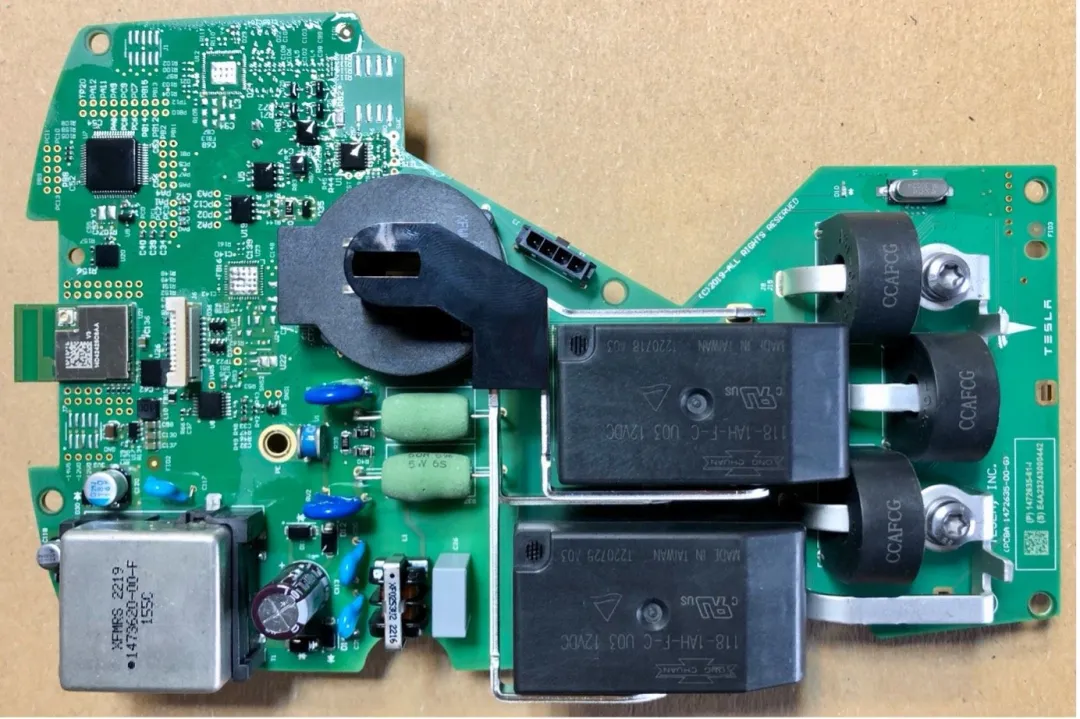

主PCB上，約一半的面積被功率電子元件占據，小電流電子元件集中在照片左側。最受關注的是，STM32 微控制器位于圖的左上角，通信模塊位于左中部。外部連接器的數量保持在最低限度，中間的J3提供充電電纜中非電源信號的連接。

主PCB上這些芯片值得關注：

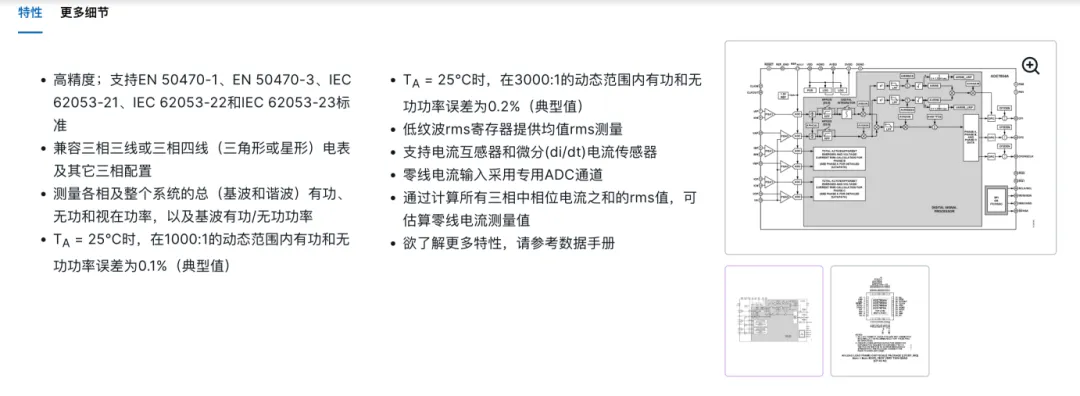

三相多功能電能計量IC：ADI的ADE7854AACPZ。

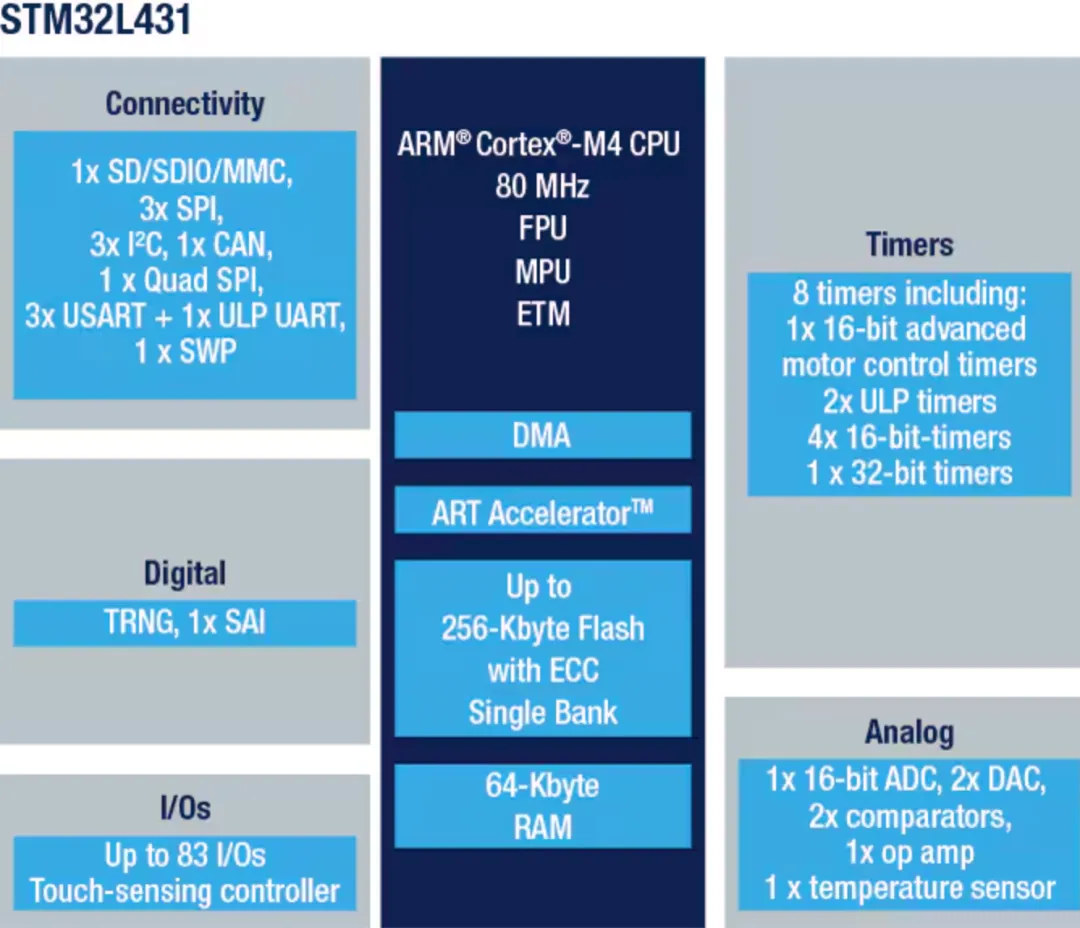

MCU：ST的STM32L431RCT6，帶FPU的超低功耗Arm Cortex-M4 MCU 80 MHz，具有256KB閃存。

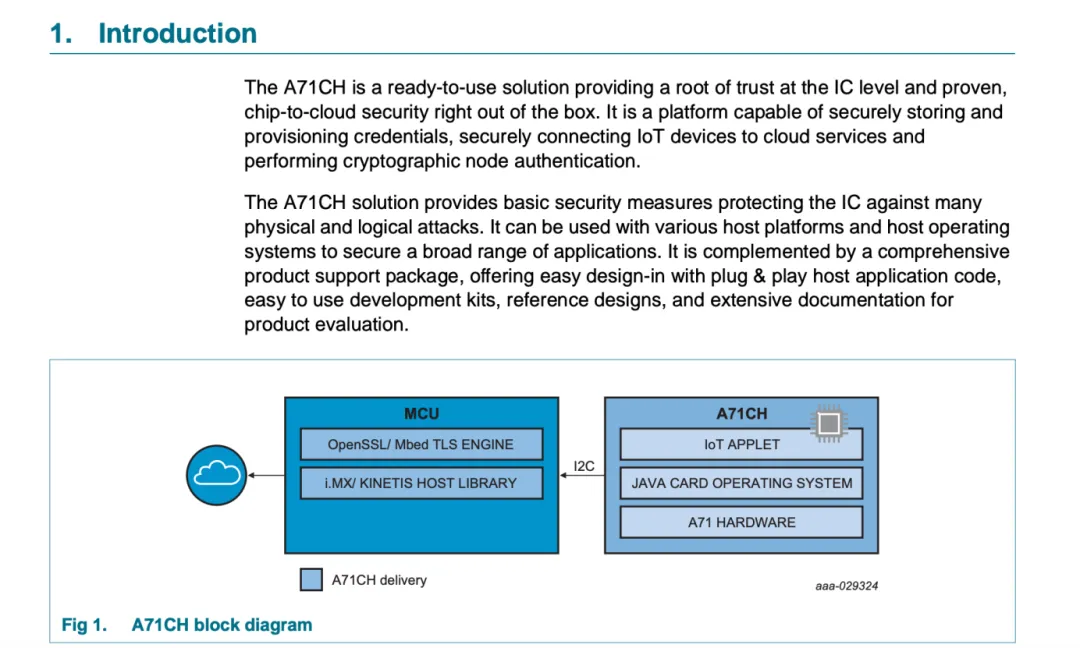

I2C安全元件：NXP的7102 3105

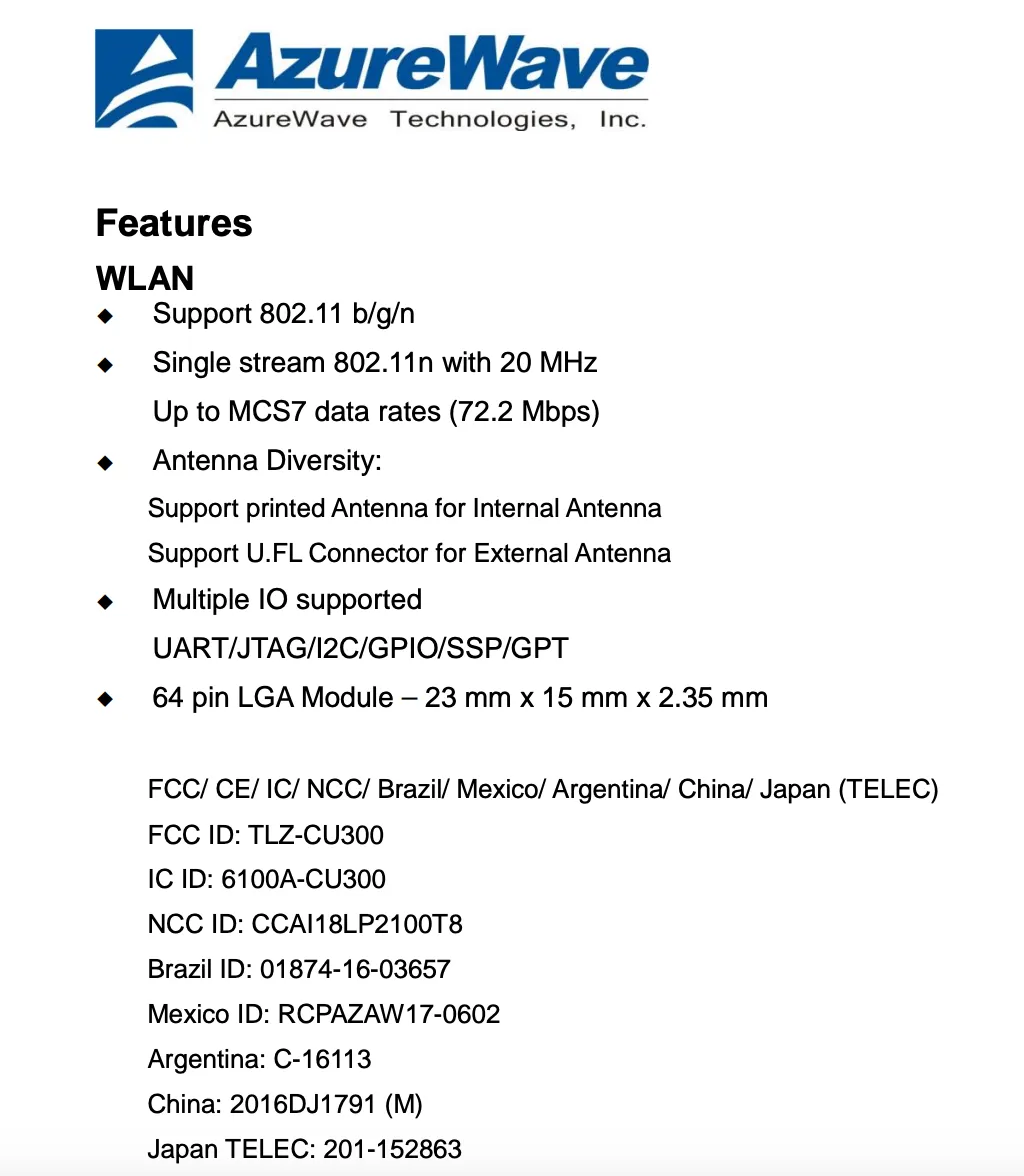

WLAN模塊：AzureWave的AW-CU300。

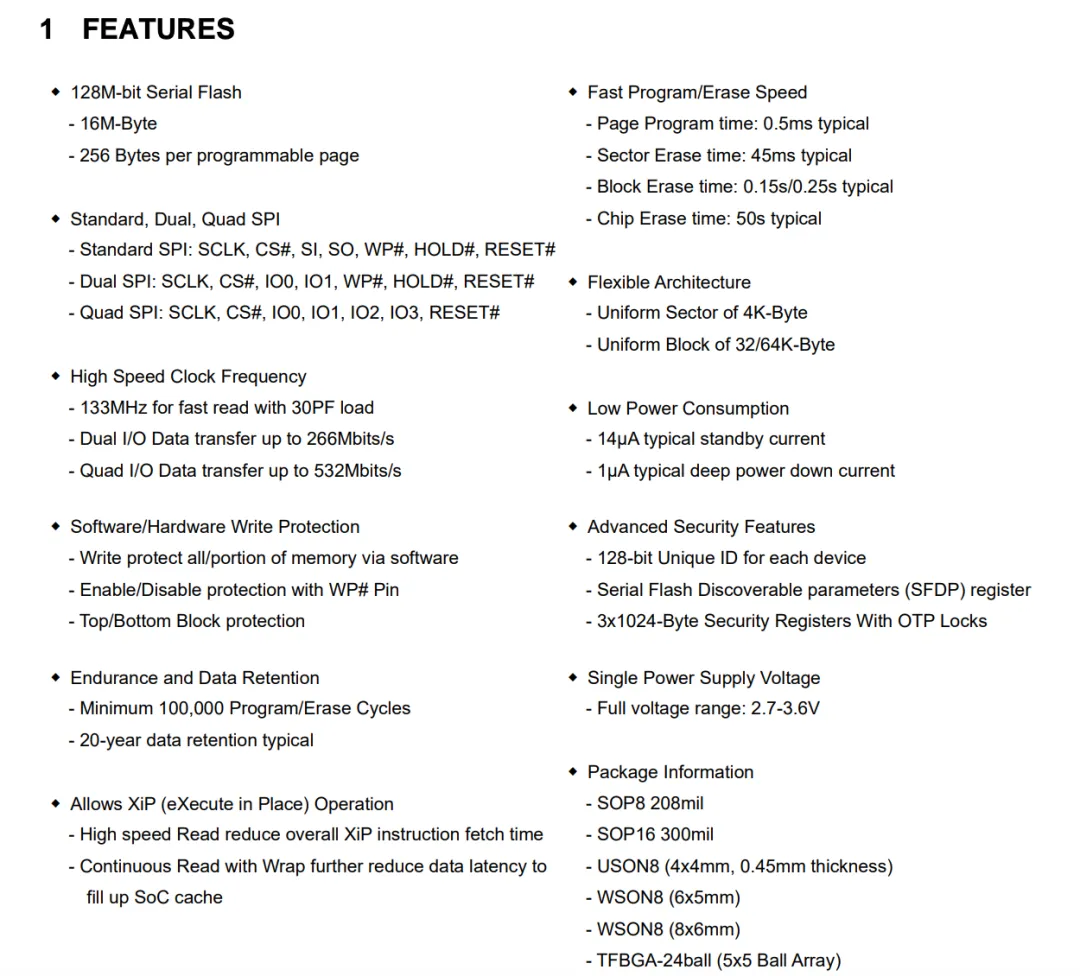

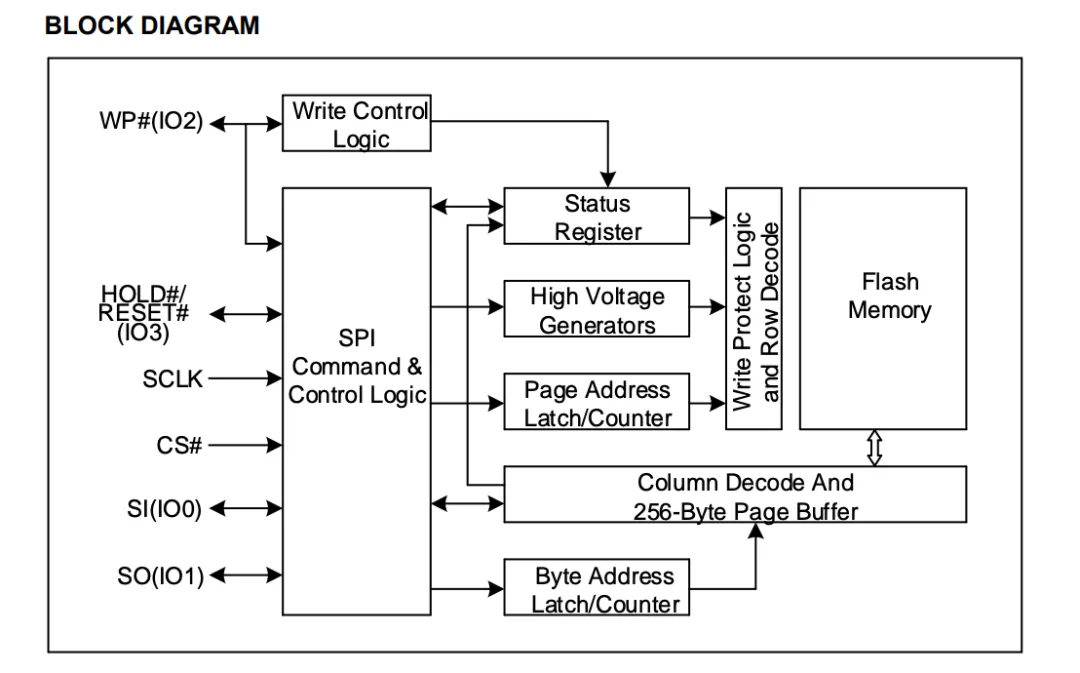

串行閃存：兆易創新的25Q128E，128MB。

板的背面有多個未安裝的焊盤。其中，J1連接到STM32微控制器，并具有標準的ARM JTAG/SWD 10引腳連接器引腳分布。J7則復雜得多，可以合理假設其引腳分布與其相似，甚至相同。

STM32固件的提取過程沒有太多障礙。由于J1連接器的引腳分布已知，只需連接一個 ST-Link V2加密狗，就足以dump出片上閃存的全部內容。STM32閃存圖像明顯分為兩部分，引導程序和應用程序，后者從偏移量0x5000開始。發現提取的STM32固件完全沒有任何有用的 ASCII 字符串?？梢哉f的是，該微控制器似乎不負責處理任何面向互聯網的通信。但它似乎使用了某種實時操作系統，因?yàn)樵趫D像中為數不多的字符串中，出現了類似線程名稱的內容：wifirx、wifitx、wifireltx、cantx、canrx、metertrx、leds 和 IDLE。基于此，得出結論，微控制器主要處理CAN、計量和LED相關事務，而通信模塊則處理其余的通信工作。

提取通信模塊的固件卻更具挑戰性。在嘗試了多種方法后，無法通過J7連接器與接口進行交互以獲得任何有意義的結果；僅在一次使用對應ARM 10引腳連接器的引腳分布時，設備在JTAG模式下返回了全零的 IDCODE。JTAG不可用似乎與MW320系統級芯片處于安全模式時的文檔描述一致：在這種情況下，JTAG接口默認是禁用的，并且不會由引導ROM啟用。通信模塊的固件更為復雜，因?yàn)樗С植⑹褂么a簽名。在十六進制編輯器中檢查該圖像，發現其內容未加密。mcufw圖像似乎包含完整的STM32圖像；通信模塊可能可以直接對STM32微控制器進行重新編程。

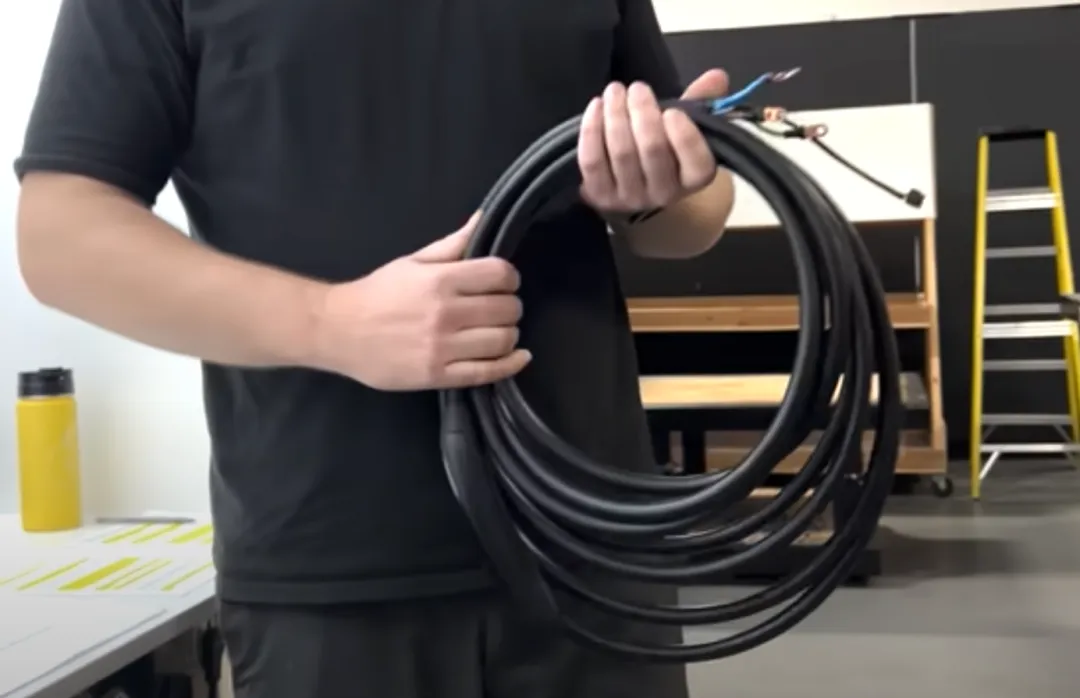

線纜方面，包含24英尺長的線纜，與其他一些充電器相比，線徑較細，有單相線和連接至北美充電標準（或特斯拉連接器）的數據電纜。

外殼方面，大量采用聚碳酸酯材料，注塑外殼帶有嵌件，使用聚氨酯膠條密封，這些材料成本通常較低，在保證質量的前提下有助于控制成本。

重量方面，線纜重量至少3.1千克；電子元件重量0.89千克；外殼重量4千克?？傊亓考s8千克（17-18磅）。后續將以該充電樁為基準，通過對比其他約10款充電器的線纜、內部電子元件、外殼等重量指標進行基準測試，以獲取更多信息。

從裝配角度看，該充電樁結構簡單，所需組裝的獨立部件數量少，緊固件僅在必要位置使用且數量合理。利用注塑成型的特征和支柱來定位和固定印刷電路板組件，符合精益設計原則，值得肯定。整體組裝極為簡便，整個過程不到5分鐘，對生產人員非常友好。

本次對第三代特斯拉家用充電樁的拆解，詳細了解了其外觀設計、內部結構、材料選擇、重量參數等方面。該充電樁在設計上遵循精益原則，注重用戶體驗和安裝便捷性，采用成本較低的材料且保證了一定的質量。
