1.DMA(Direct Memory Access)

??即直接存儲器訪問， DMA 傳輸方式無需 CPU 直接控制傳輸，通過硬件為 RAM 、I/O 設備開辟一條直接傳送數據的通路，能使 CPU 的效率大為提高。

??學了這么多驅動，不難推出DMA的編寫套路:

??1)注冊DMA中斷,分配緩沖區

??2)注冊字符設備,并提供文件操作集合fops

?? -> 2.1)file_operations里設置DMA硬件相關操作,來啟動DMA

?由于我們是用字符設備的測試方法測試的，而本例子只是用兩個地址之間的拷貝來演示DMA的作用，所以采用字符設備方式編寫

2.驅動編寫之前,先來講如何分配釋放緩沖區、DMA相關寄存器介紹、使用DMA中斷

2.1在linux中,分配釋放DMA緩沖區,常用以下幾個函數

1)

/*該函數只禁止cache緩沖,保持寫緩沖區,也就是對注冊的物理區寫入數據,也會更新到對應的虛擬緩存區上*/

void *dma_alloc_writecombine(struct device *dev, size_t size, dma_addr_t *handle, gfp_t gfp);

//分配DMA緩存區

//返回值為:申請到的DMA緩沖區的虛擬地址,若為NULL,表示分配失敗,需要釋放,避免內存泄漏

//參數如下:

　　//*dev:指針,這里填0,表示這個申請的緩沖區里沒有內容

　　//size:分配的地址大小(字節單位)

　　//*handle:申請到的物理起始地址

　　//gfp:分配出來的內存參數,標志定義在,常用標志如下:

    　　　　//GFP_ATOMIC    用來從中斷處理和進程上下文之外的其他代碼中分配內存. 從不睡眠.

    　　　　//GFP_KERNEL    內核內存的正常分配. 可能睡眠.

　　　　　　//GFP_USER      用來為用戶空間頁來分配內存; 它可能睡眠.

2)

/*該函數禁止cache緩存以及禁止寫入緩沖區,從而使CPU讀寫的地址和DMA讀寫的地址內容一致*/

void * dma_alloc_coherent(struct device *dev, size_t size, dma_addr_t *handle, gfp_t gfp);

//分配DMA緩存區,返回值和參數和上面的函數一直

3)

dma_free_writecombine(struct device *dev, size_t size, void *cpu_addr, dma_addr_t handle);   //釋放DMA緩存，與dma_alloc_writecombine()對應

//size:釋放長度

//cpu_addr:虛擬地址,

//handle:物理地址

4)

dma_free_coherent(struct device *dev, size_t size, void *cpu_addr, dma_addr_t handle)    //釋放DMA緩存，與dma_alloc_coherent ()對應

//size:釋放長度

//cpu_addr:虛擬地址,

//handle:物理地址

(PS: dma_free_writecombine()其實就是dma_free_conherent(),只不過是用了#define重命名而已。)

?而我們之前用的內存分配kmalloc()函數,是不能用在DMA上,因?yàn)榉峙涑鰜淼膬?nèi)存在物理地址上是不連續的（在虛擬地址上連續）.

2.2 那么2440開發板如何來啟動DMA，先來看2440的DMA寄存器

(PS:實際這些DMA相關的寄存器,在linux內核中三星已封裝好了,可以直接調用,不過非常麻煩,還不如直接設置寄存器,可以參考: http://blog.csdn.net/mirkerson/article/details/6632273)

2.2.1 2440支持4個通道的DMA控制器

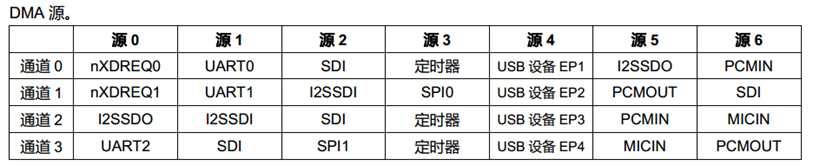

?其中4個通道的DMA外設請求源,如下圖所示(通過DCONn寄存器的[26:24]來設置)

（PS:如果請求源是系統總線上的,就只需要設置DCONn寄存器的[23]=0即可）

2.2.2 且每個通道都可以處理以下4種情況:

?1) 源和目標都在系統總線上(比如:兩個物理內存地址)

?2) 當目標在外設總線上時,源在系統總線上(外設指:串口,定時器,I2C,I2S等)

?3) 當目標在系統總線上時,源在外設總線上

?4) 源和目標都在外設總線上

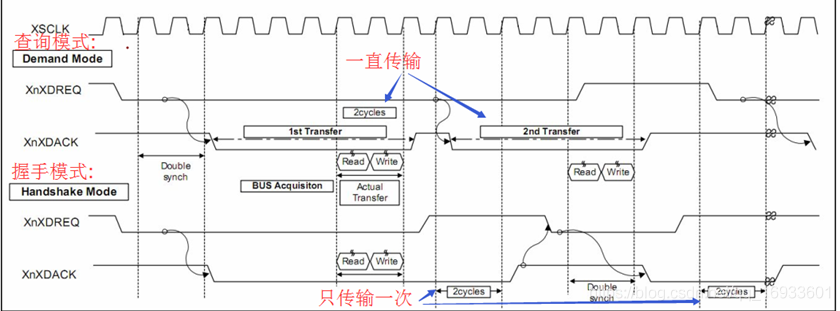

2.2.3 DMA有兩種工作模式(通過DCONn寄存器的[28]來設置)

??查詢模式:

??當DMA請求XnXDREQ為低電平時,則DMA會一直傳輸數據,直到DMA請求拉高,才停止

??握手模式:

??當DMA請求XnXDREQ有下降沿觸發時,則DMA會傳輸一次數據

2.2.4 DMA有兩種傳輸模式(通過DCONn寄存器的[31]來設置)

??單元傳輸:

??指傳輸過程中,每執行一次,則讀1次,寫1次.(如上圖所示)

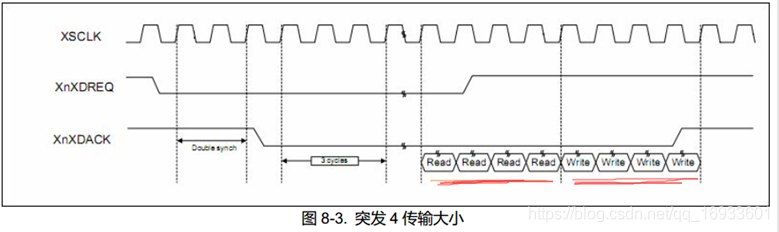

??突發4傳輸:

??指傳輸過程中,每執行一次,則讀4次,然后寫4次(如下圖所示)

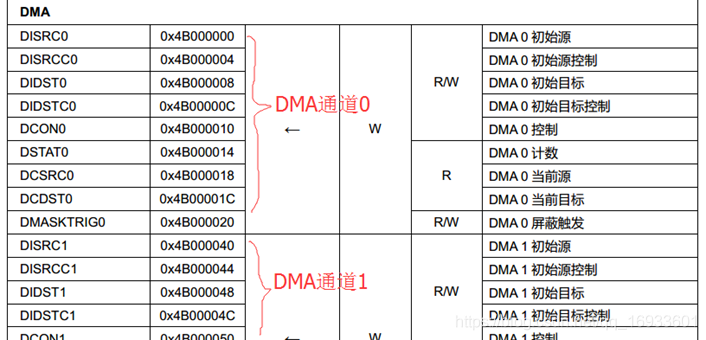

2.2.5 2440中的DMA寄存器如下圖所示:

??共有4個通道的寄存器,且每個通道的寄存器內容都一致,所以我們以DMA通道0為例:

??1)DISRC0初始源寄存器

??[30:0] : 存放DMA源的基地址

??2)DISRCC0初始源控制寄存器

??[1] : 源位置選擇,0:源在系統總線上, 1:源在外設總線上

??[0] : 源地址選擇,0:傳輸時源地址自動增加, 1:源地址固定

??3)DIDST0初始目標寄存器

??[30:0] : 設置DMA目的的基地址

??4)DIDSTC0初始目標控制寄存器

??[2] : 中斷時間選擇, 0:當DMA傳輸計數=0,立即發生中斷 1:執行完自動加載后再發送中斷(也就是計數為0,然后重新加載計數值)

??[1] : 目的位置選擇, 0:目的在系統總線上, 　　 1:目的在外設總線上

??[0] : 目的地址選擇, 0:傳輸時目的地址自動增加, 　　　 1:目的地址固定

??5)DCON0控制寄存器

??[31] : 工作模式選擇, 　　0:查詢模式 　　　　1:握手模式 (當源處于外設時,盡量選擇握手模式)

??[30] : 中斷請求(DREQ)/中斷回應(DACK)的同步時鐘選擇, 0:PCLK同步 1:HCLK同步

(PS:如果有設備在HCLK上,該位應當設為1,比如:(SDRAM)內存數組, 反之當這些設備在PCLK上,應當設為0,比如:ADC,IIS,I2C,UART)

??[29] : DMA傳輸計數中斷使能/禁止 0：禁止中斷 1:當傳輸完成后,產生中斷

??[28] : 傳輸模式選擇, 　　　　　　　　0:單元傳輸 1:突發4傳輸

??[27] : 傳輸服務模式

??0:單服務模式,比如:有2個DMA請求,它們會被順序執行一次(單元傳輸/突發4傳輸)后停止，然后直到有下一次DMA請求,再重新開始另一次循環。

??1:全服務模式,指該DMA若有請求,則會占用DMA總線,一直傳輸,期間若有其它DMA請求,只有等待傳輸計數TC為0,才會執行其它DMA請求

??[26:24] : DMA外設請求源選擇

??[23] : 軟件/硬件請求源選擇 　 0:軟件請求 　　　　　　1:硬件請求(還需要設置[26:24]來選擇外設源)

??[22] : 重新加載開關選項 為0即可

??[21:20] : 傳輸數據大小 為00(8位)即可

??[19:0] : 設置DMA傳輸?shù)挠?jì)數TC

??6)DSTAT0狀態寄存器

??[21:20] : DMA狀態 00:空閑 　　　　　　01:忙

??[19:0] : 傳輸計數當前值CURR_TC 為0表示傳輸結束

??7)DCSRC0當前源寄存器

??[30:0] : 存放DMA當前的源基地址

??8)DCDST0當前目標寄存器

??[30:0] : 存放DMA當前的目的基地址

??9)DMASKTRIG0觸發屏蔽寄存器

??[2] : 停止STOP 該位寫1,立刻停止DMA當前的傳輸

??[1] : DMA通道使能 0:關閉DMA的通道0(禁止DMA請求) 1:開啟DMA的通道0(開啟DMA請求)

??[0] : 軟件請求觸發 　 1:表示啟動一次軟件請求DMA,只有DCONn[23]=0和DMASKTRIGn[1]=1才有效,DMA傳輸時,該位自動清0

2.3接下來就開始講linux注冊DMA中斷

??首先,DMA的每個通道只能有一個源- >目的,所以輸入命令 cat /proc/interrupts ,找到DMA3中斷未被使用

??所以在linux中使用:

request_irq(IRQ_DMA3, s3c_dma_irq, NULL, "s3c_dma", 1);// s3c_dma_irq:中斷服務函數,這里注冊DMA3中斷服務函數

//NULL:中斷產生類型, 不需要,所以填NULL

//1:表示中斷時,傳入中斷函數的參數,本節不需要所以填1,切記不能填0,否則注冊失敗

3.接下來,我們便來寫一個DMA的字符設備驅動

步驟如下:

??1) 注冊DMA中斷,分配兩個DMA緩沖區(源、目的)

??2) 注冊字符設備,并提供文件操作集合fops

??-> 2.1) 通過ioctl的cmd來判斷是使用DMA啟動兩個地址之間的拷貝,還是直接兩個地址之間的拷貝

??-> 2.2)若是DMA啟動,則設置DMA的相關硬件,并啟動DMA傳輸

#include

#include

#include

#include

#include

#include

#include

#include

#include

#include

#include

#include

#define  S3C_DMA_SIZE   512*1024          //DMA傳輸長度   512KB

#define NORMAL_COPY     0                 //兩個地址之間的正?？截?p>#define DMA_COPY        1                 //兩個地址之間的DMA拷貝

/*函數聲明*/

static DECLARE_WAIT_QUEUE_HEAD(s3c_dma_queue);          //聲明等待隊列

static int s3c_dma_ioctl(struct inode *inode, struct file *file, unsigned int cmd, unsigned long flags);

  /*

   * 定義中斷事件標志

   * 0:進入等待隊列        1:退出等待隊列

   */

     static int s3c_dma_even=0;

static unsigned char   *source_virt;            //源虛擬地址

static unsigned int     source_phys;            //源物理地址

static unsigned char *dest_virt;              //目的虛擬地址

static unsigned int   dest_phys;              //目的虛擬地址

/*DMA3寄存器*/

struct  S3c_dma3_regs{

    unsigned int disrc3    ;          //0x4b0000c0

    unsigned int disrcc3   ;

    unsigned int didst3    ;

    unsigned int didstc3   ;

    unsigned int dcon3     ;

    unsigned int dstat3    ;

    unsigned int dcsrc3    ;

    unsigned int dcdst3    ;

    unsigned int dmasktrig3;        //0x4b0000e0

};

 static volatile struct S3c_dma3_regs   *s3c_dma3_regs;

/*字符設備操作*/

static struct file_operations  s3c_dma_fops={

        .owner  = THIS_MODULE,

        .ioctl     = s3c_dma_ioctl,

};

/*中斷服務函數*/

static irqreturn_t  s3c_dma_irq (int irq, void *dev_id)

{

    s3c_dma_even=1;                             //退出等待隊列

    wake_up_interruptible(&s3c_dma_queue);      //喚醒 中斷

    return IRQ_HANDLED;

}

/*ioctl函數*/

static int s3c_dma_ioctl(struct inode *inode, struct file *file, unsigned int cmd, unsigned long flags)

{

    int i;

    memset(source_virt, 0xAA, S3C_DMA_SIZE);

    memset(dest_virt, 0x55, S3C_DMA_SIZE);

    switch(cmd)

    {

    case NORMAL_COPY:                           //正常拷貝

             for(i=0;i                 dest_virt[i] =  source_virt[i];

             if(memcmp(dest_virt, source_virt, S3C_DMA_SIZE)==0)

           {

         printk("NORMAL_COPY OKn");

                return 0;

         }

         else

        {

         printk("NORMAL_COPY ERRORn");

               return -EAGAIN;

        }

    case DMA_COPY:                               //DMA拷貝

        s3c_dma_even=0;     //進入等待隊列

        /*設置DMA寄存器,啟動一次DMA傳輸 */

        /* 源的物理地址 */

        s3c_dma3_regs->disrc3      = source_phys;

        /* 源位于AHB總線, 源地址遞增 */

        s3c_dma3_regs->disrcc3     = (0<<1) | (0<<0);

        /* 目的的物理地址 */

        s3c_dma3_regs->didst3      = dest_phys;

        /* 目的位于AHB總線, 目的地址遞增 */

        s3c_dma3_regs->didstc3     = (0<<2) | (0<<1) | (0<<0);

        /* 使能中斷,單個傳輸,軟件觸發, */

        s3c_dma3_regs->dcon3=(1<<30)|(1<<29)|(0<<28)|(1<<27)|(0<<23)|(0<<20)|(S3C_DMA_SIZE<<0);

        //啟動一次DMA傳輸

        s3c_dma3_regs->dmasktrig3  = (1<<1) | (1<<0);

        wait_event_interruptible(s3c_dma_queue, s3c_dma_even);    //進入睡眠,等待DMA傳輸中斷到來才退出

        if(memcmp(dest_virt, source_virt, S3C_DMA_SIZE)==0)

        {

         printk("DMA_COPY OKn");
