寫在前面：以下涉及到的程序及電路圖不保證是最優方案，會存在很多不足之處，望諒解。

正文

學習目標：使用51單片機實現LED流水燈功能。

學習內容：

LED燈的點亮

LED燈的閃爍

LED流水燈

程序一：LED燈的點亮

功能要求：實現上電后LED燈的常亮

源程序

#include "reg52.h"

sbit led = P2^0; //定義LED端口

/************主函數************/

void main()

{

   while(1) //進入死循環

   {

      led = 1; //點亮LED

   }

}

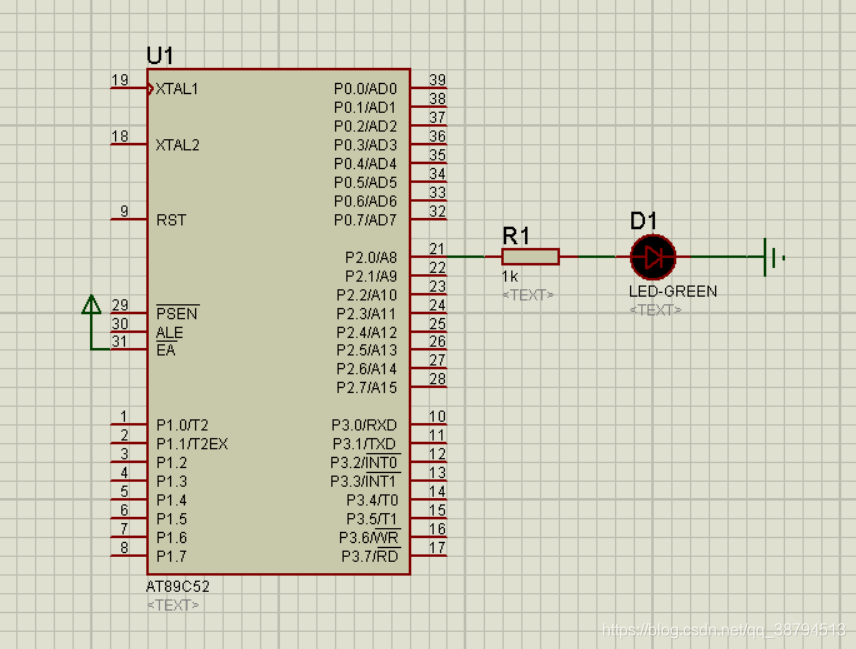

仿真圖

程序二：LED燈的閃爍

功能要求：實現上電后LED燈的閃爍

源程序

#include "reg52.h"

typedef unsigned char uchar;

typedef unsigned int uint;

sbit led = P2^0;

void delay(uint t) //12MHz,t毫秒

{

   uchar k;

   while(1)

   {

      for(k = 100;k > 0;k--);

   }

}

void main()

{

   while(1)

   {

      led = 1;

      delay(500);

      led = 0;

      delay(500);

      /*

      方法二：

      led = ~led;

      delay(500);

      */

   }

}

仿真圖

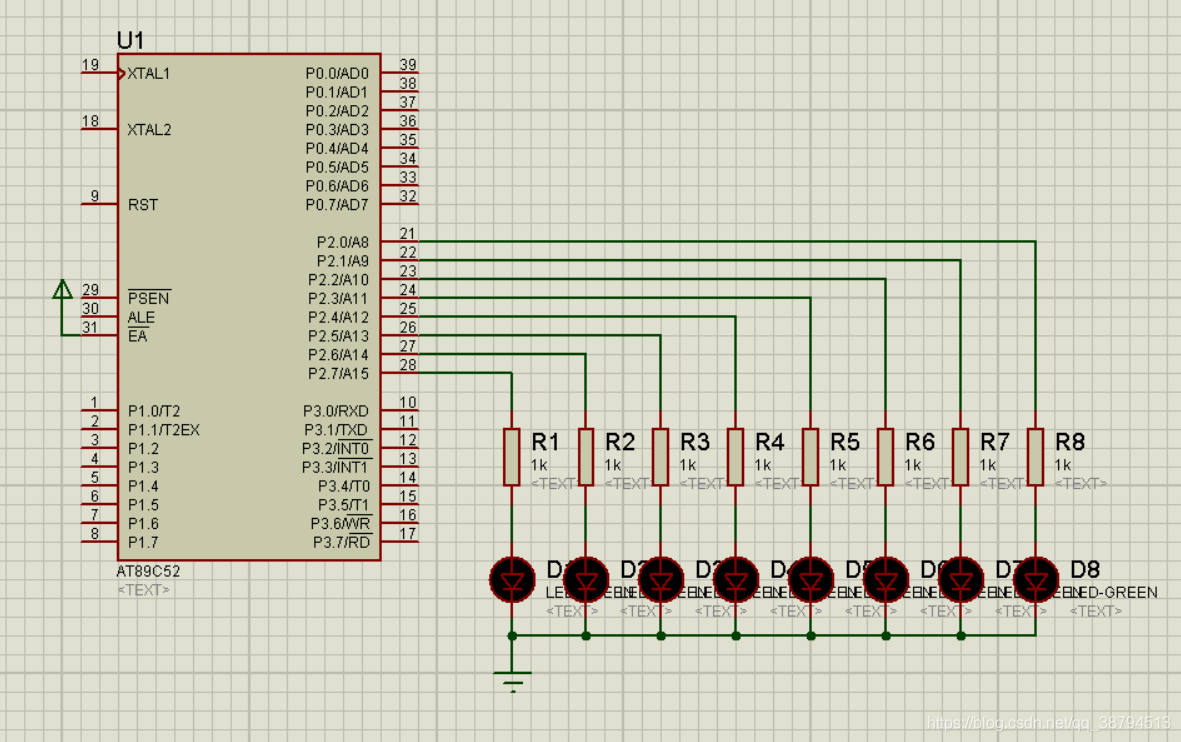

程序三：LED流水燈

功能要求：實現上電后LED燈組按照一定順序亮滅

源程序

#include "reg52.h"

typedef unsigned char uchar;

typedef unsigned int uint;

#define led P2

uchar i,j;

void delay(uint t)

{

   uchar k;

   while(t--)

   {

      for(k = 100;k > 0;k--);

   }

}

void main()

{

   uchar liu;

   led = 0x01;

   while(1)

   {

    /***LED燈右移***/

      liu = 0xfe;

      for(i = 8;i > 0;i--)

      {

         led = ~liu;

         delay(500);

         liu = liu << 1;

      }

/* LED燈左移

      liu = 0x7f;

      for(i = 8;i > 0;i--)

      {

         led = ~liu;

         delay(500);

         liu = liu >> 1;

      }

*/

   }

}
