搭載國產最新8nm制程SOC,米爾RK3576開發板初體驗!

發布者:EE小廣播最新更新時間:2025-01-09 來源: EEWORLD關鍵字:制程  SOC  米爾  開發板  瑞芯微 手機看文章 掃描二維碼
隨時隨地手機看文章

摘自優秀創作者:電子開發學習



據說瑞芯微近期出了第二代8nm高性能AIOT平臺——RK3576。


內置了四核Cortex-A72+四核Cortex-A53,頻率最高2.2GHz,內置ARM G52 MC3 GPU,NPU算力高達6TOPS……


總之,參數看著非常犀利,我們近期也拿到了米爾科技推出的搭載RK3576的開發板——MYD-LR3576,在使用了一段時間之后,給大家推出這篇上手體驗文章,供您在做選型時參考。



01 開發板欣賞

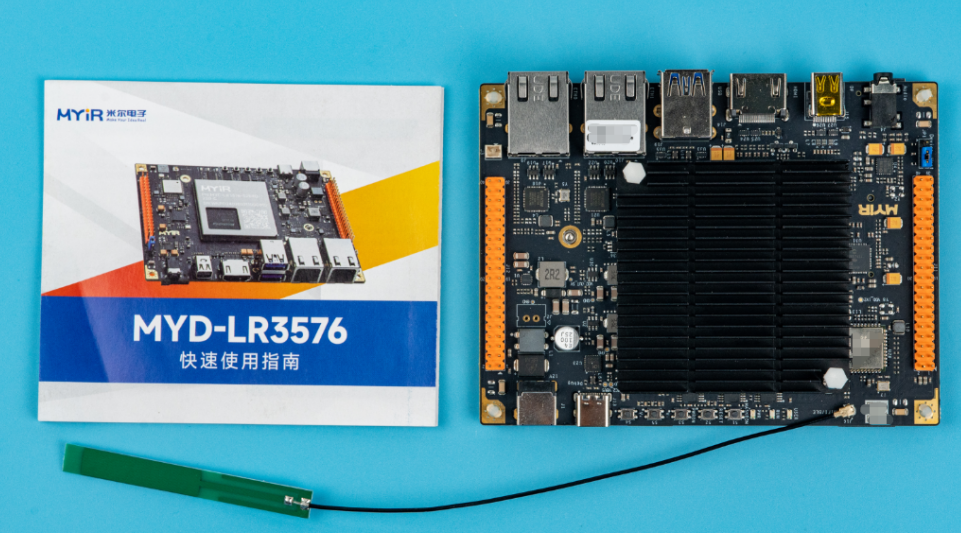

包裝盒里最主要的東西當然就是MYD-LR3576開發板本身以及一個紙質的快速上手指南,另外盒子里還有電源適配器和USB線,但是我認為這些附件無需展示。

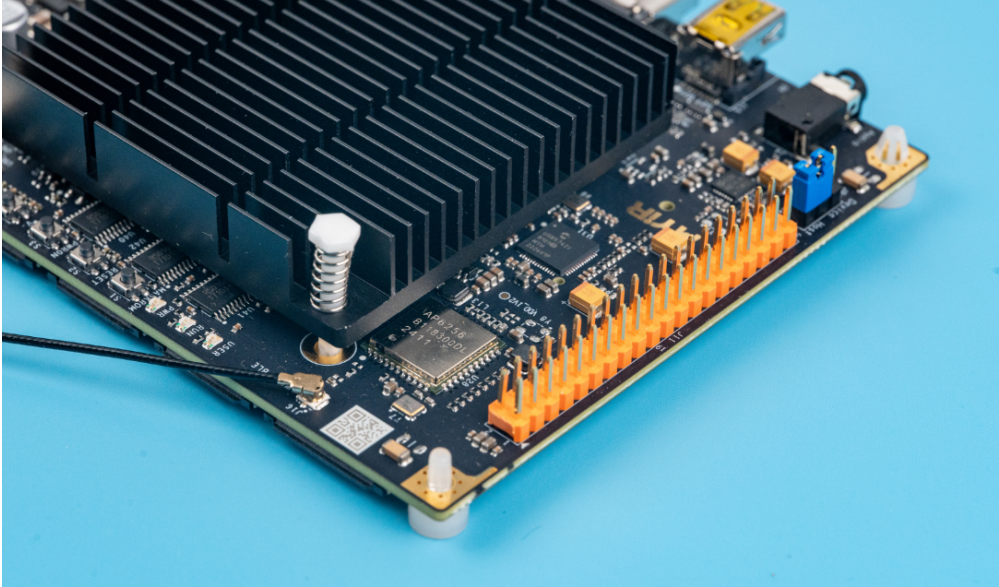

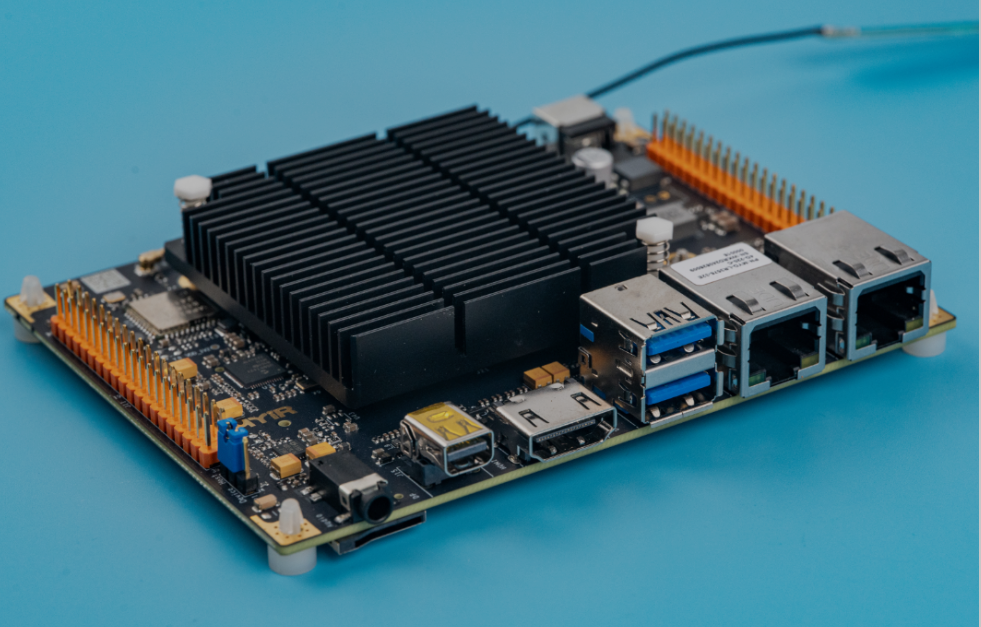

板子依然是米爾最經典的配色,啞光黑色油墨+焊盤沉金工藝,看著逼格拉滿。SOC模組上加了一個很大的散熱器。一側是音頻、Mini DP、HDMI、兩個USB3.0口、兩個以太網接口等。

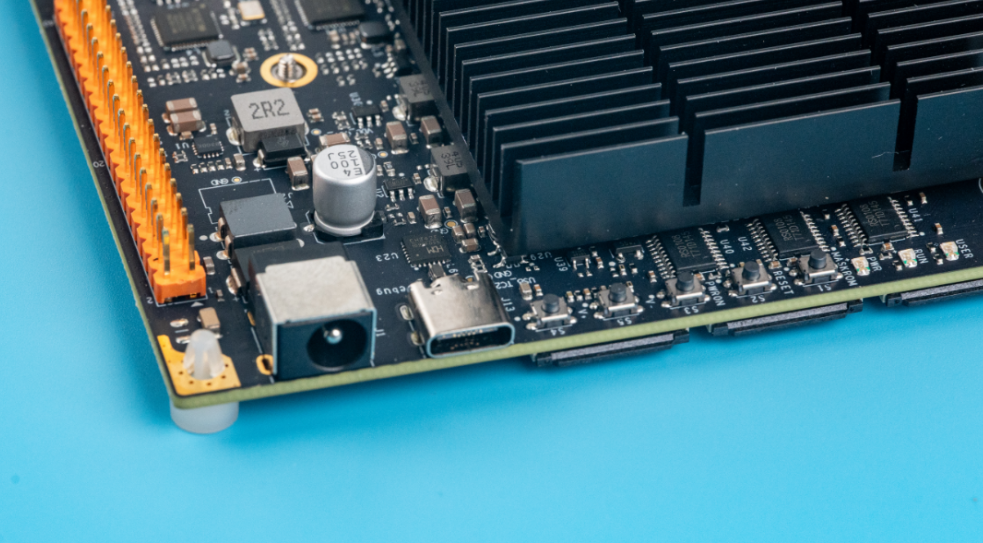

另一側是電源輸入口、調試口、五個按鍵(包含三個用戶按鍵、RESET按鍵、BOOT按鍵)。


兩端各是2*20的2.54mm間距排針。

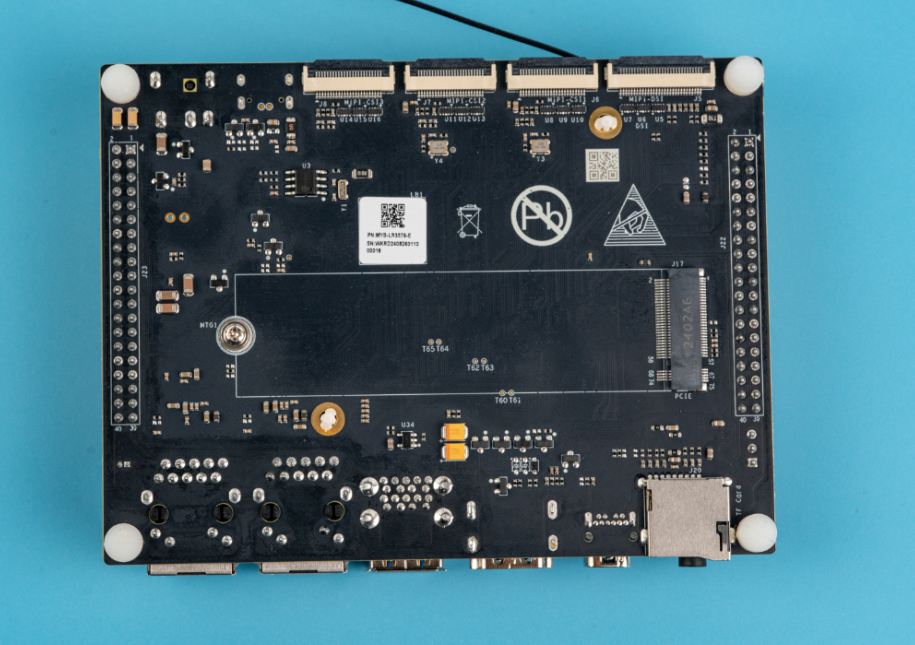

背面是M.2硬盤接口、SD卡槽、3組4 lane的MIPI CSI攝像頭輸入接口,以及一個MIPI DSI顯示輸出接口。

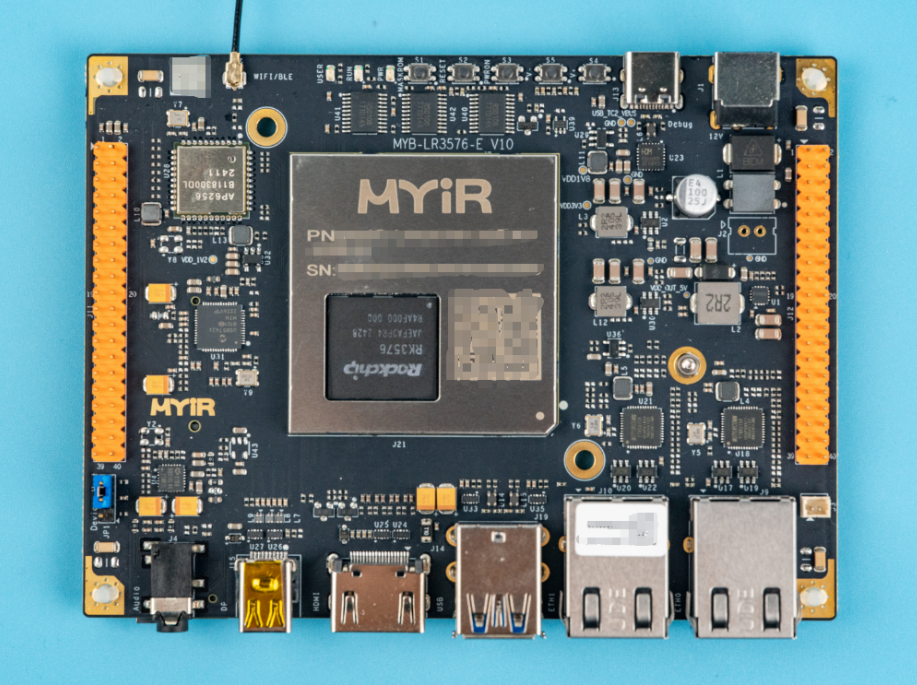

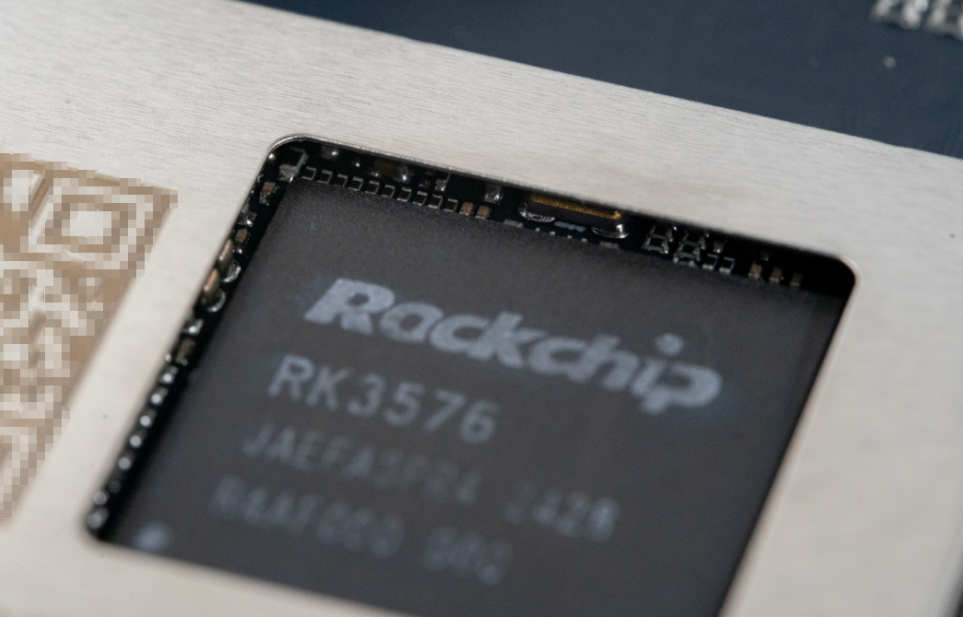

去掉散熱器之后,就可以看到板載的米爾MYC-LR3576模組了。模組在RK3576芯片頂端有開孔,我們得益一睹RK3576真容。


從縫隙看進去,里面用的器件是真的小啊。這模組里面封裝了SOC、PMIC、DDR、eMMC,以及各種阻容感,布局布線密度很大。所以,做終端產品的一般規模企業,真的沒必要自己做這一塊,首先是很難得到原廠支持、其次研發成本和時間投入巨大。索性專業的事情交給專業的人做,直接買這種成熟的模組往底板上一貼,還挺香的。

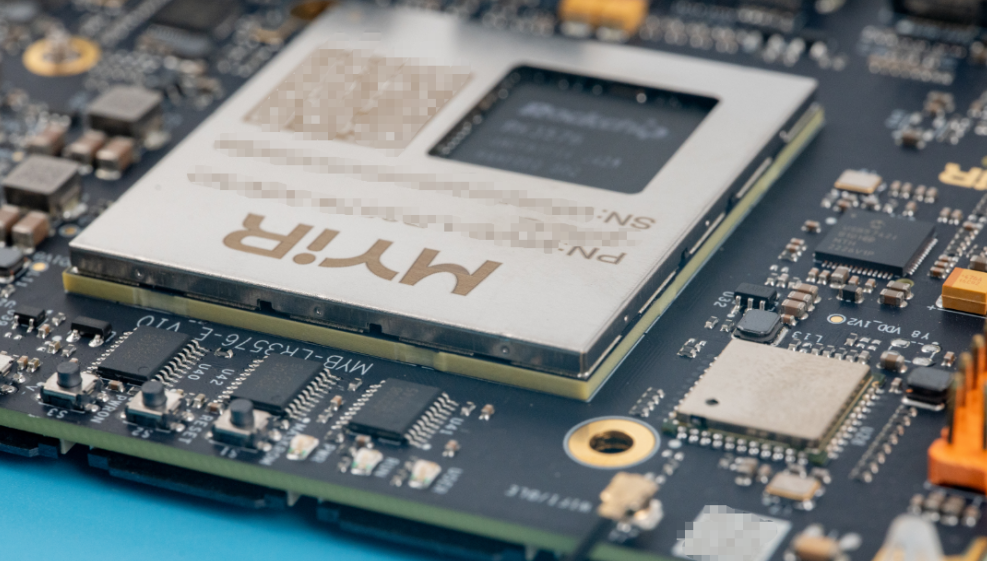

從這個角度看,這個模組是真的漂亮,這就是LGA封裝的魅力。

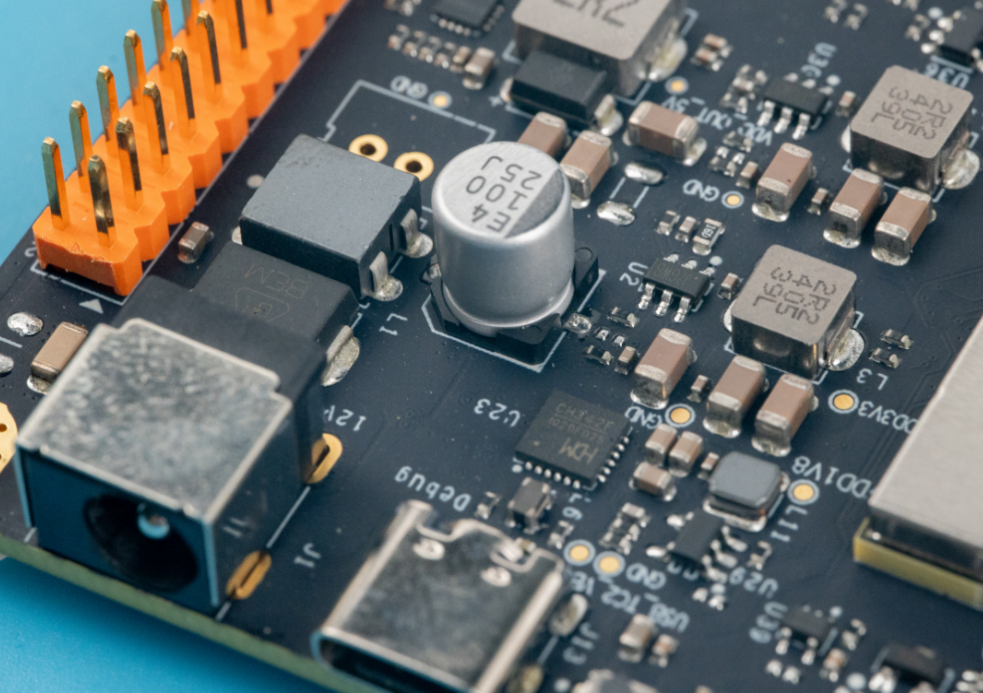

板子上電源入口部分細節。

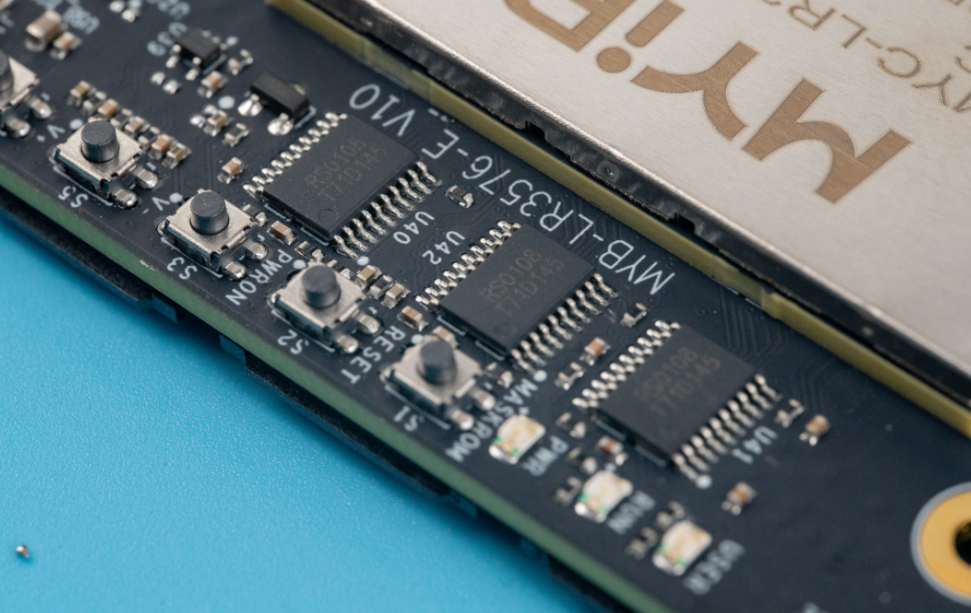

按鍵及指示燈細節。

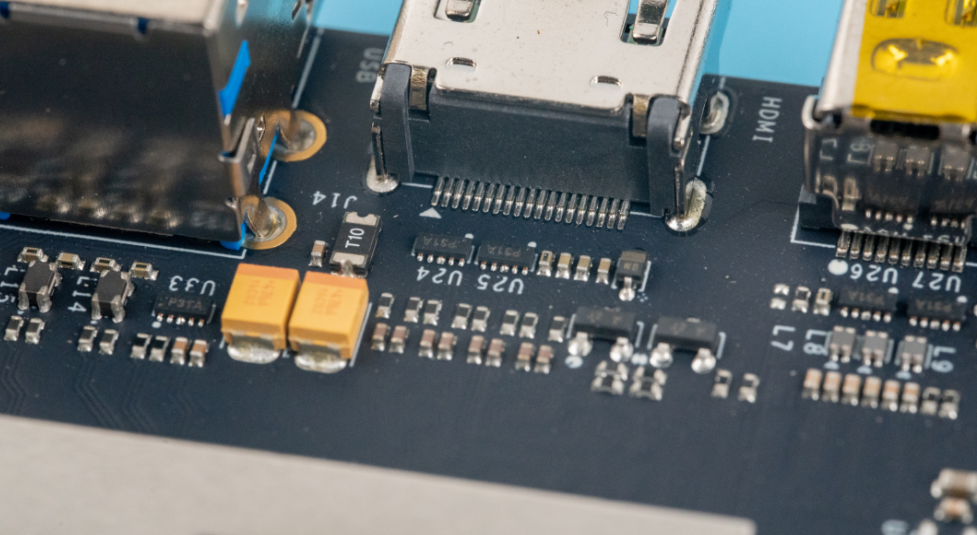

接口防護電路細節。

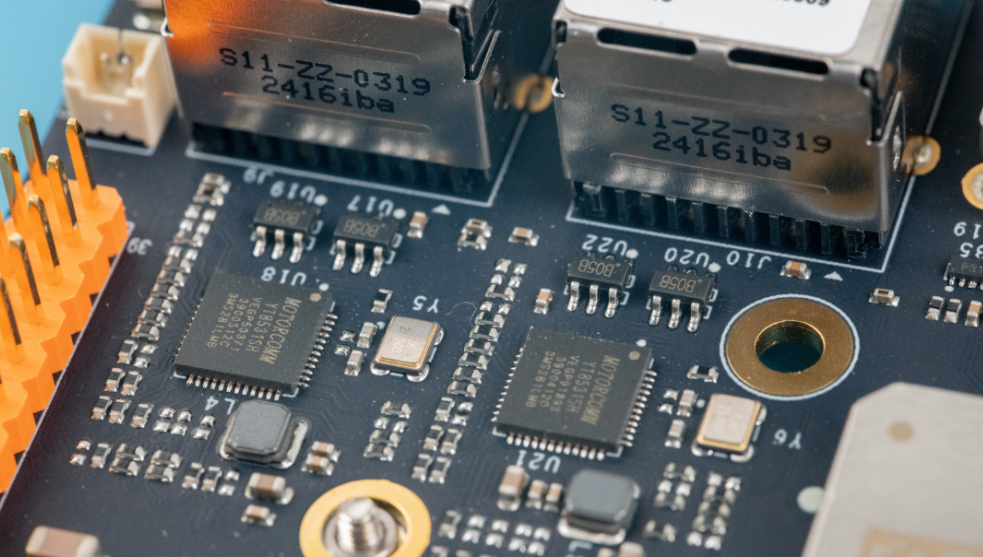

以太網接口細節。

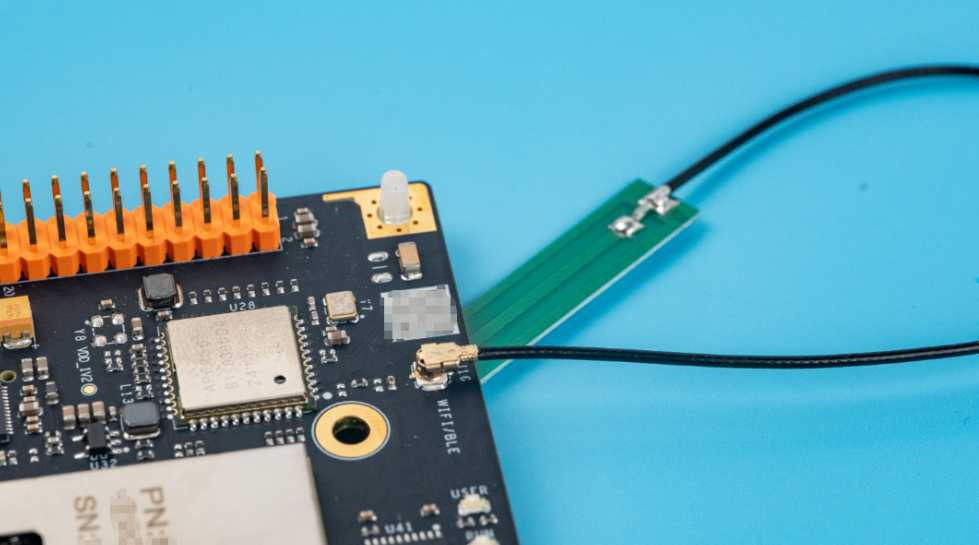

Wifi模組及天線細節。

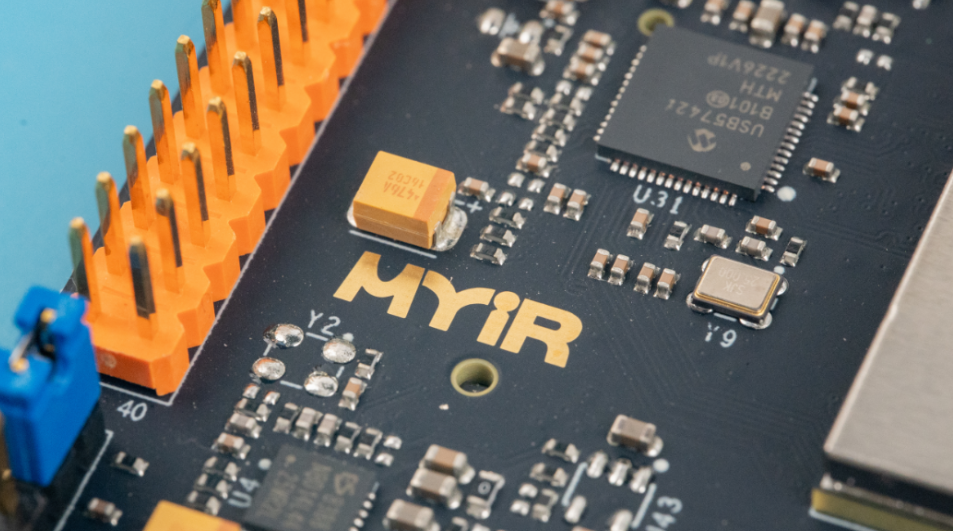

MYiR logo細節。

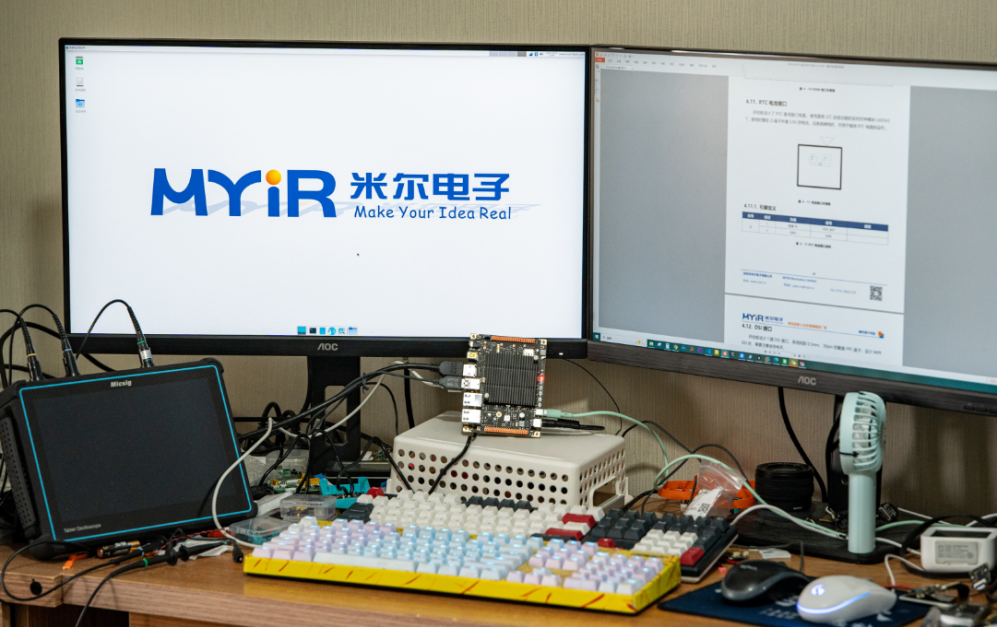

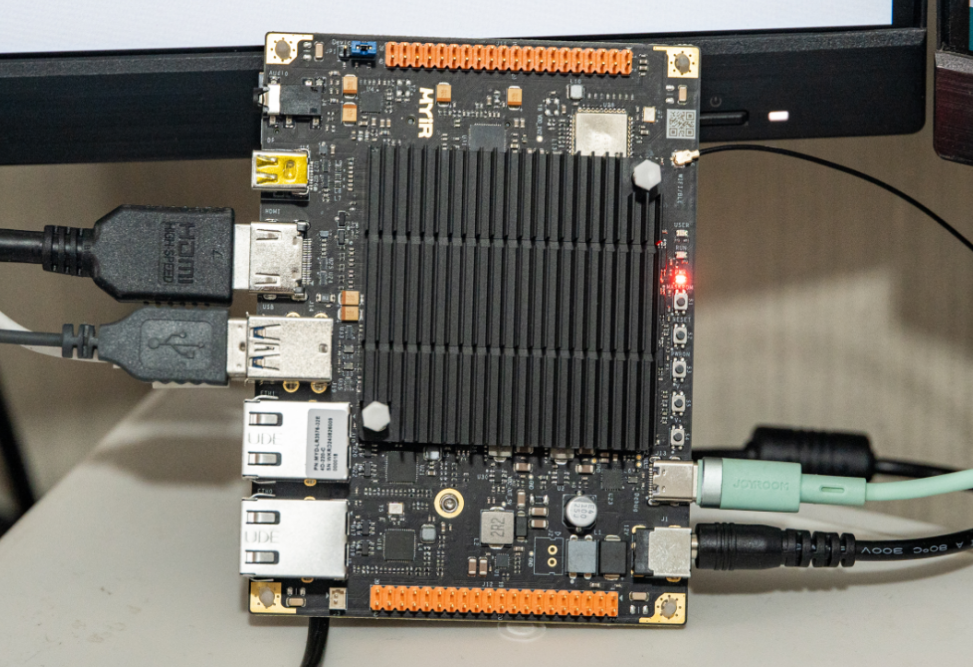

板子看完了,接下來上電,出廠固件已經燒錄好了Debian 12 操作系統。把我的一個2K 27寸顯示屏用HDMI線連接到這個開發板,無壓力點亮。再給接個鍵盤,鼠標,就可以當做另一臺電腦用了。


看起來是蠻帥氣的,但是我還是想深入體驗一下,這個板子的開發流程。



02 資料

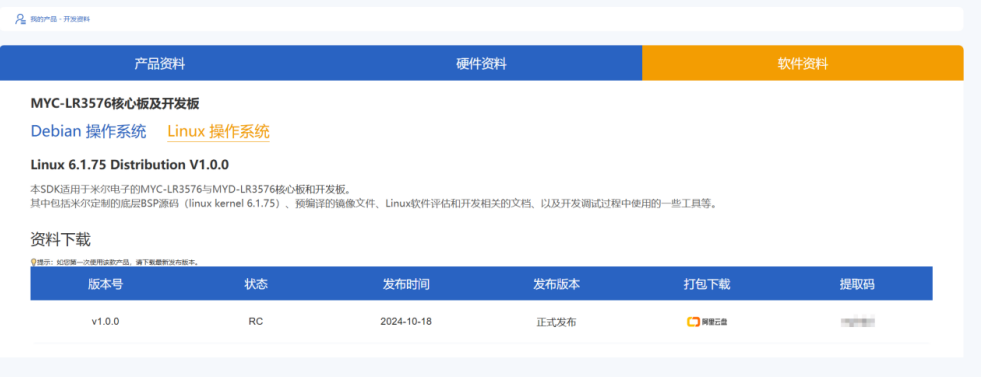

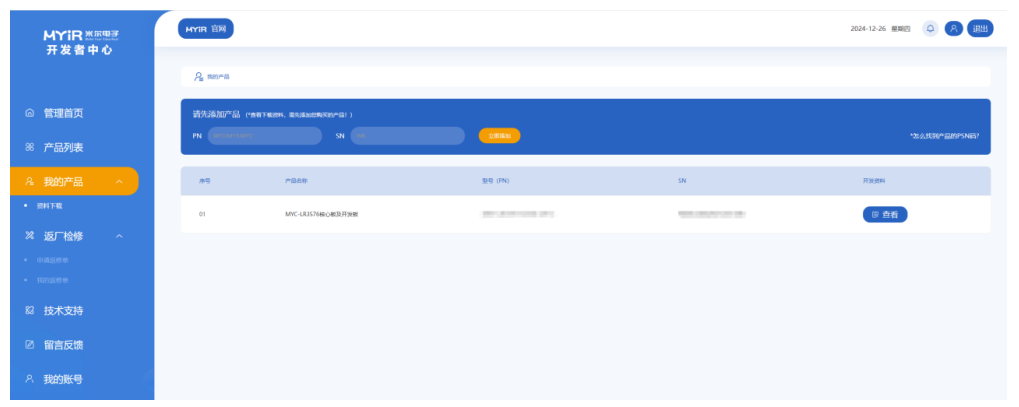

開發板的包裝盒和核心板屏蔽殼上都有二維碼及產品的PN碼和SN碼,使用這兩個碼可以在米爾開發者中心下載對應產品的資料。


第一次體驗到這么正規的開發板資料獲取方式,瞬間感覺付費用戶就是不一樣。

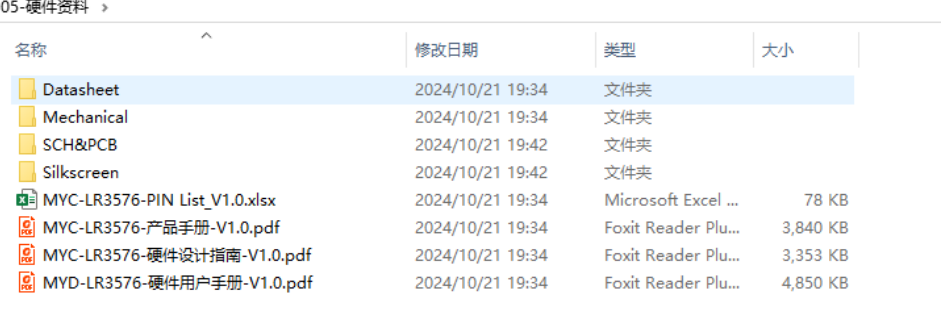

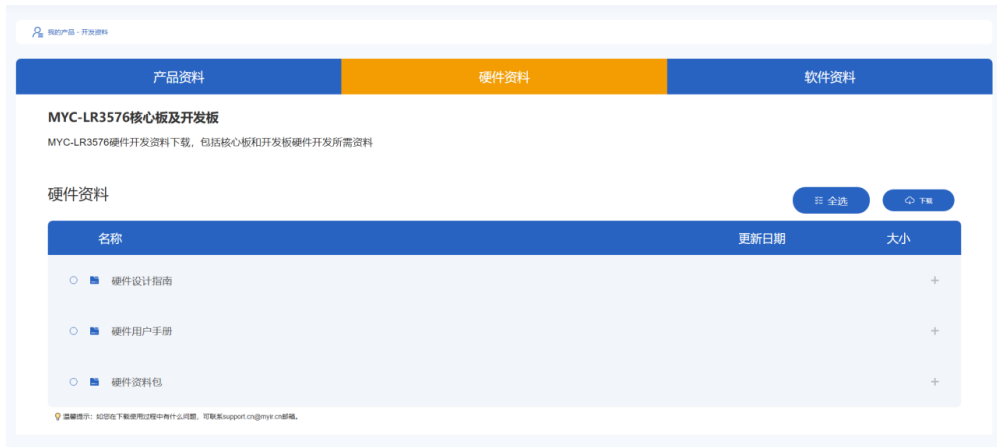

資料列表中的硬件資料,提供了硬件設計指南、硬件用戶手冊、硬件資料包。


軟件提供了米爾定制的Debian操作系統相關的軟件包和Linux操作系統相關軟件包。這個下載方式是阿里云盤,將近20G的資料,十來分鐘就下載完了,體驗感很不錯,看來米爾是真的從用戶層面考慮這些細節了。

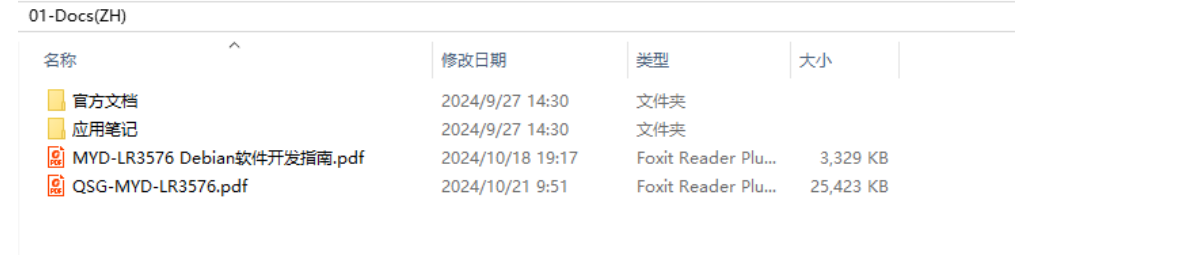

先看看文檔中的《MYD-LR3576 Debian軟件開發指南.pdf》

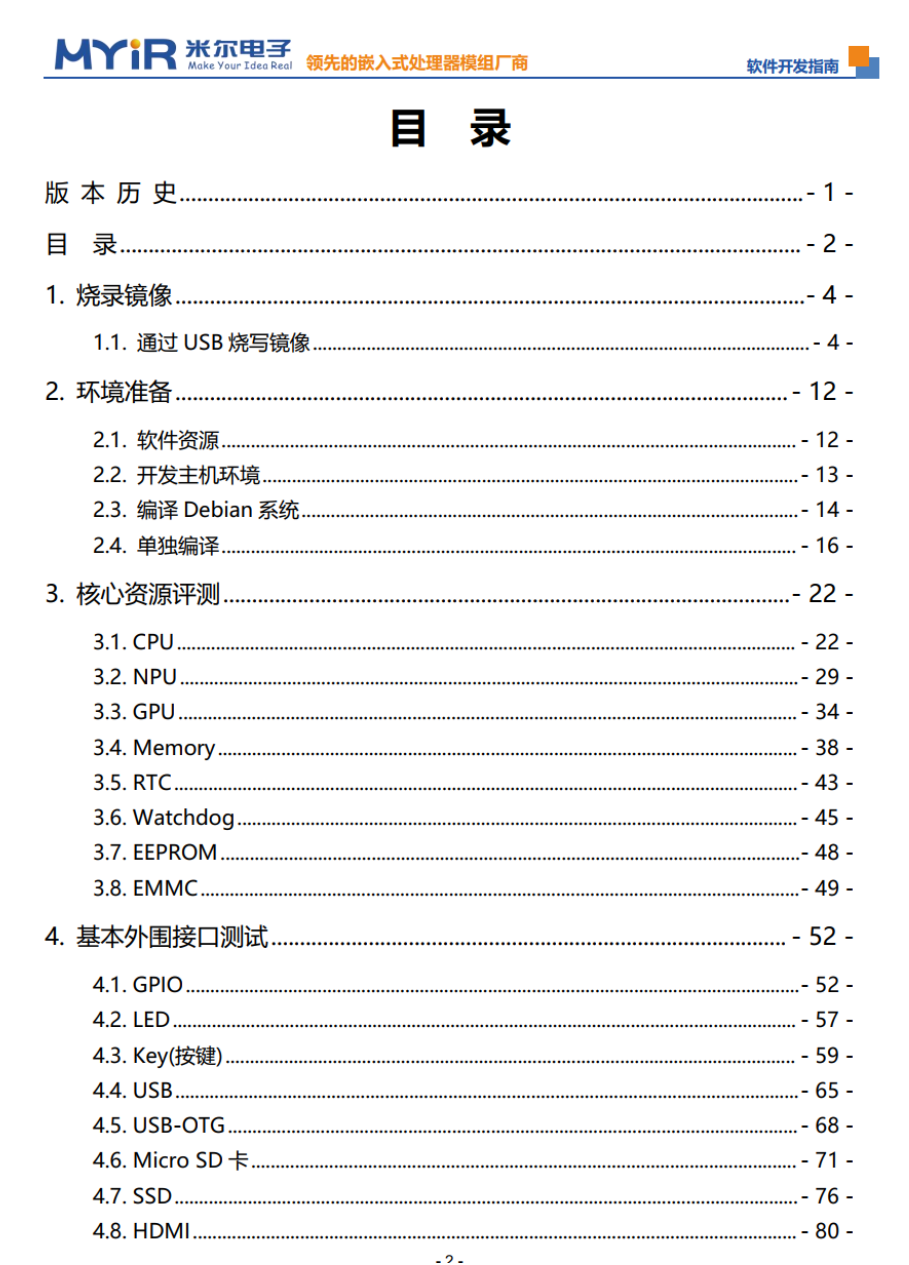

目錄。

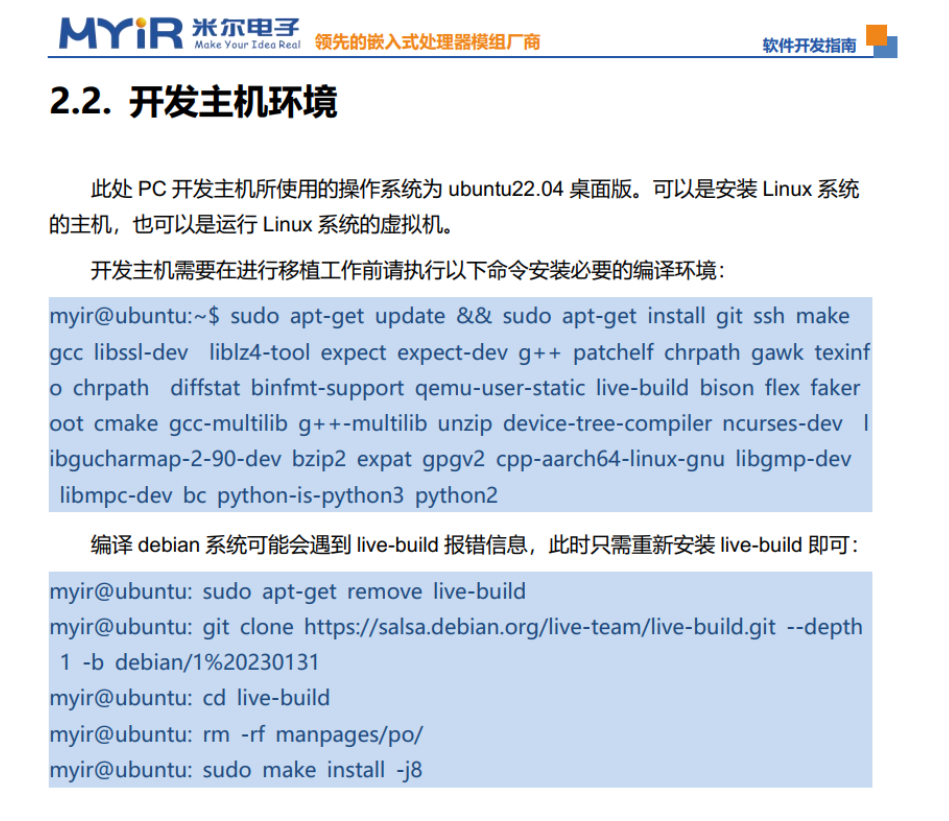

隨便找個內容看看,也很詳細,而且寫了可能會遇到的錯誤以及處理辦法。


作為硬件工程師轉行的嵌入式工程師,硬件資料是我首要關注的,仔細看發現內容真多啊。


任何一個外設都有參考電路、Layout建議。那是不是說,如果我想使用他們的核心板做底板,快速出產品給客戶,直接照抄他們的設計指南就行了?我覺得大可不必,因為他們甚至提供了底板的原理圖和PCB文件啊,東西都喂到嘴里了,還需要自己再去動手抄嗎?這樣我就有更多的精力專注于軟件層面的開發了。

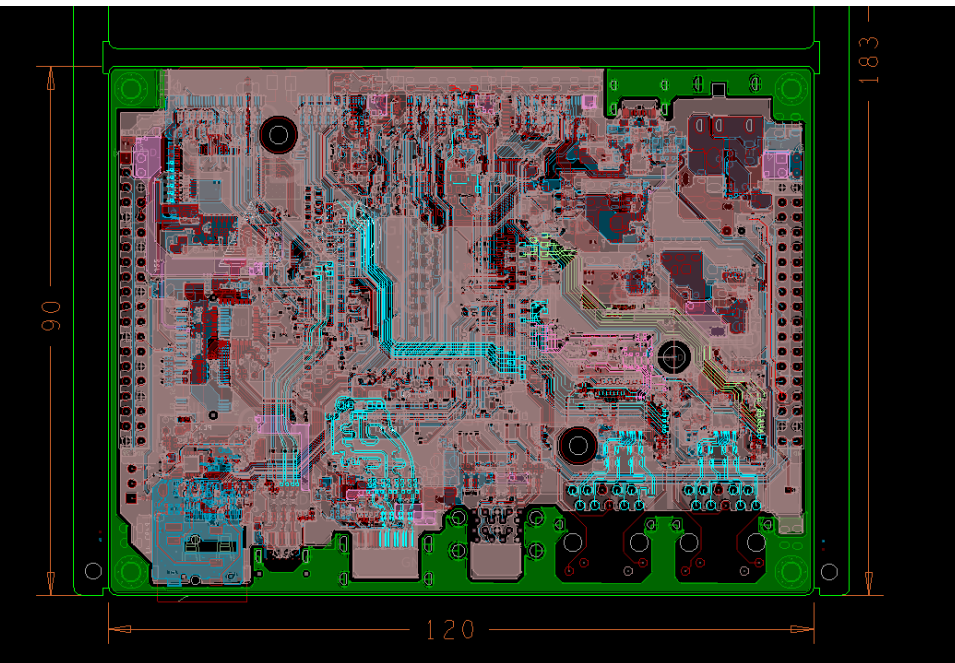

底板是六層板,拼板也做好了。Allegro的好處就是直接可以把封裝和焊盤一鍵導出,為我所用,一個字,爽!



03 開發初體驗


看著這么詳細的軟硬件開發資料,我覺著不跟著做一下開發有點對不起這資料。于是趕緊打開虛擬機,跟著《MYD-LR3576 Debian軟件開發指南.pdf》開始編譯一下系統。

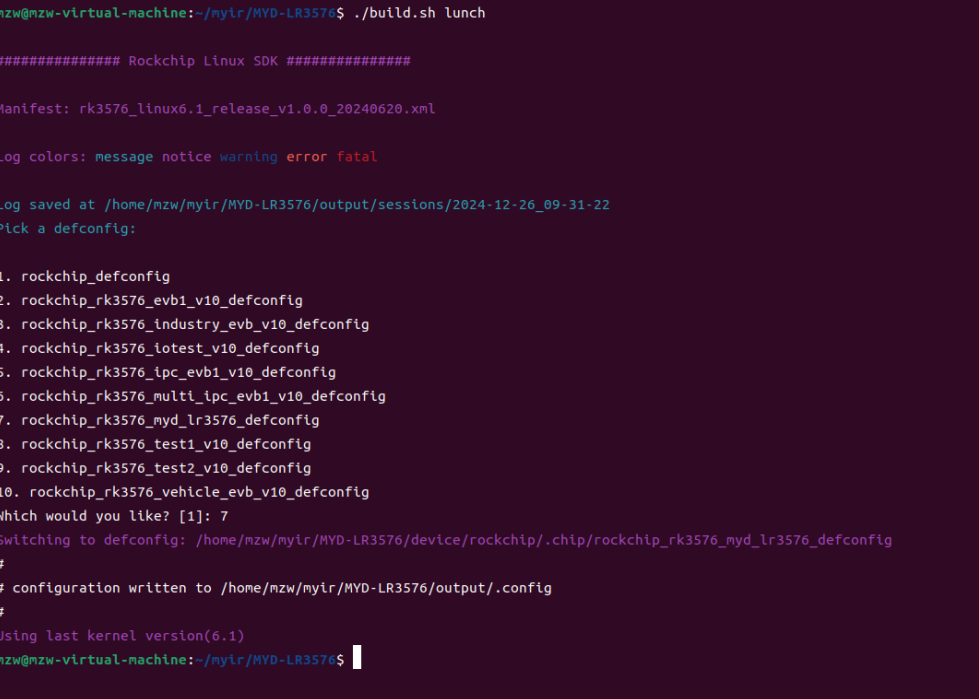

第一步就是使用./build.sh lunch指令來配置目標開發板,這里選擇7。

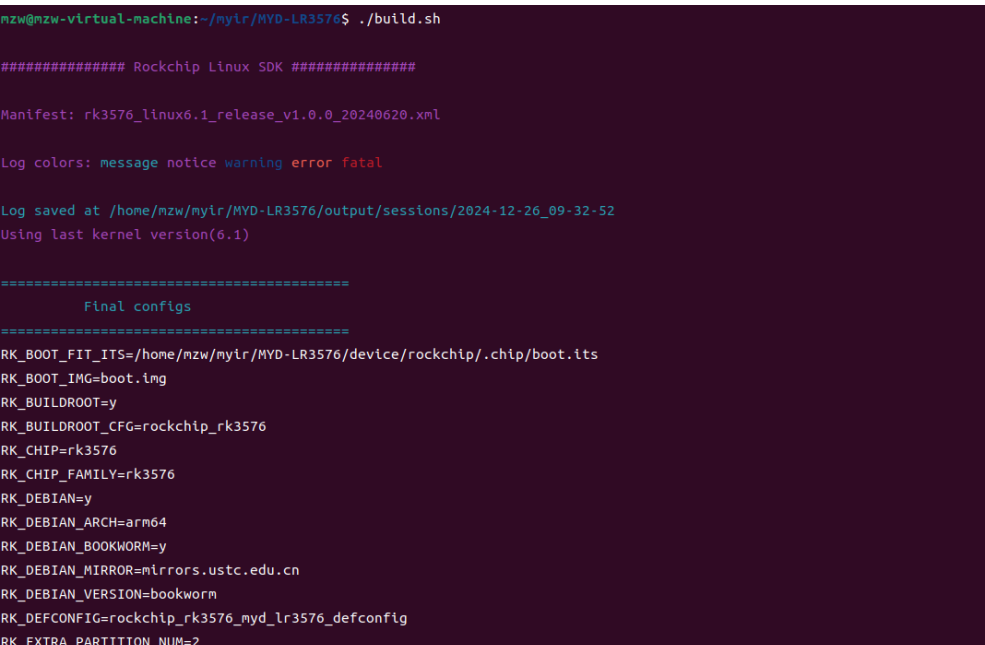

接下來就使用./build.sh指令來全部編譯一遍。第一遍全編譯會比較慢,可能需要幾個小時,這時候起來活動活動、喝喝茶、甚至可以約個球友出去打會兒球,回來就編譯好了。

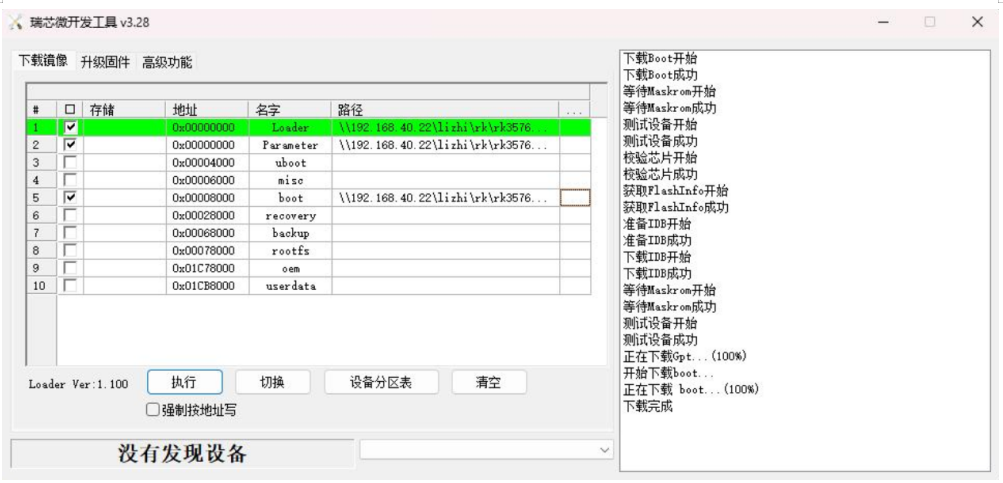

編譯好固件之后,使用瑞芯微的燒錄工具燒錄到板子上即可。關于燒錄,《MYD-LR3576 Debian軟件開發指南.pdf》中花了整整八頁來講,真就差手把手了。

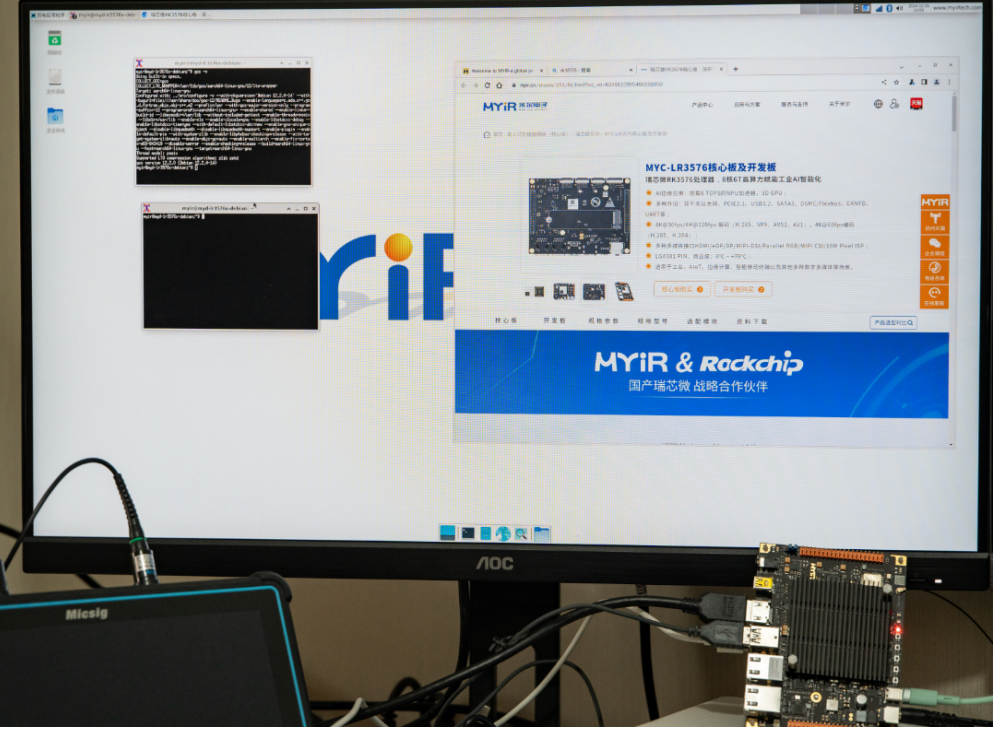

燒錄完重新上電,相當于又進入了一個全新系統,連上網瀏覽個網頁、打開終端玩一玩,都沒啥問題。我在網上看到有一個HomeNAS,我打算抽空把它部署到這個板子上,這樣的話,這個板子就可以作為我的家庭存儲管理中心了,這部分內容等我做好了再分享給大家。



04 后記


整體來說,經過我的一番上手體驗,發現這個板子無論做工用料、顏值都是非常不錯的。資料完善程度也是遠遠超出了我的預期。跟著文檔簡單操作編譯個SDK也是非常順手。而且前面介紹的LGA核心板,價格僅498起,這個開發板價格849元起,現在有限時價699,值得分享給大家,以下是購買鏈接:


https://detail.tmall.com/item.htm?id=846172160887

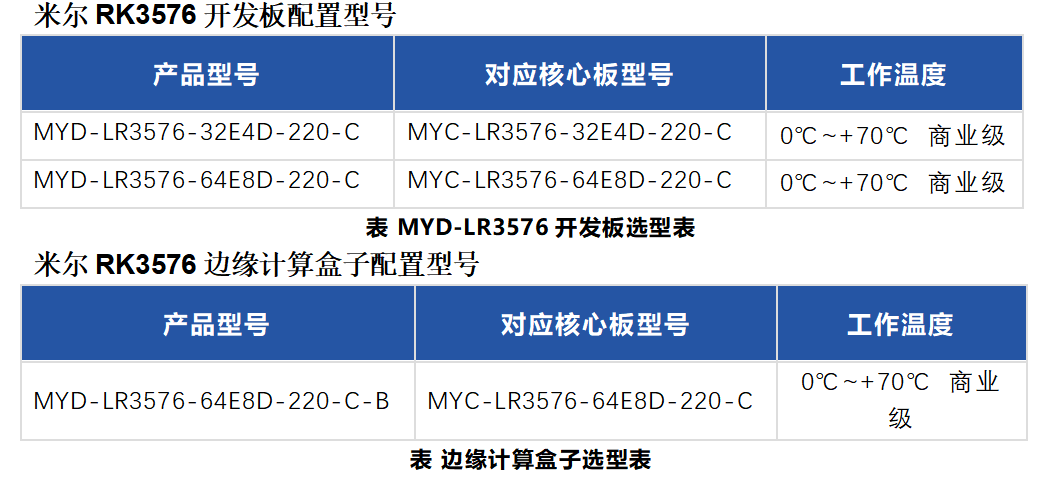

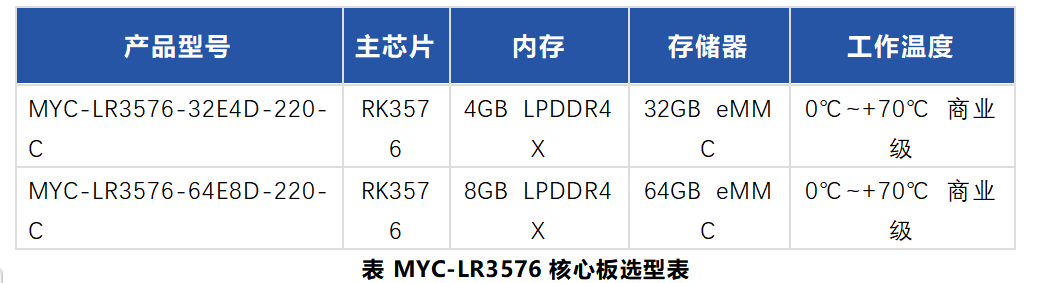

米爾RK3576核心板配置型號
