背景：
在uboot中，start.s中涉及到了 CP15 的有關操作。查閱有關資料，進行學習。
mrc p15, 0, r0, c1, c0, 0 bic r0, r0, #0x00002000 @ clear bits 13 (--V-) bic r0, r0, #0x00000007 @ clear bits 2:0 (-CAM) orr r0, r0, #0x00000002 @ set bit 1 (--A-) Align orr r0, r0, #0x00000800 @ set bit 11 (Z---) BTB mcr p15, 0, r0, c1, c0, 0
在基于ARM的嵌入式系統中，存儲系統通常是通過系統控制協處理器CP15完成的。很多高級的寄存器并不能夠直接訪問。
CP15可以包含16個32位的寄存器，其編號為0-15。
實際上對于某些編號的寄存器可能對應有多個物理寄存器。在指令中指定特定的標志位來區分這些物理寄存器。
有些類似于ARM寄存器中，處于不同的處理器模式時，ARM某些寄存器可能不同。
在這里不對CP15各組寄存器做詳細的分析，僅提供查閱的手段。
MCR/MRC 用于系統存儲管理的協處理器CP15，指令格式：
MCR {cond} coproc，opcode1，Rd，CRn，CRm，opcode2

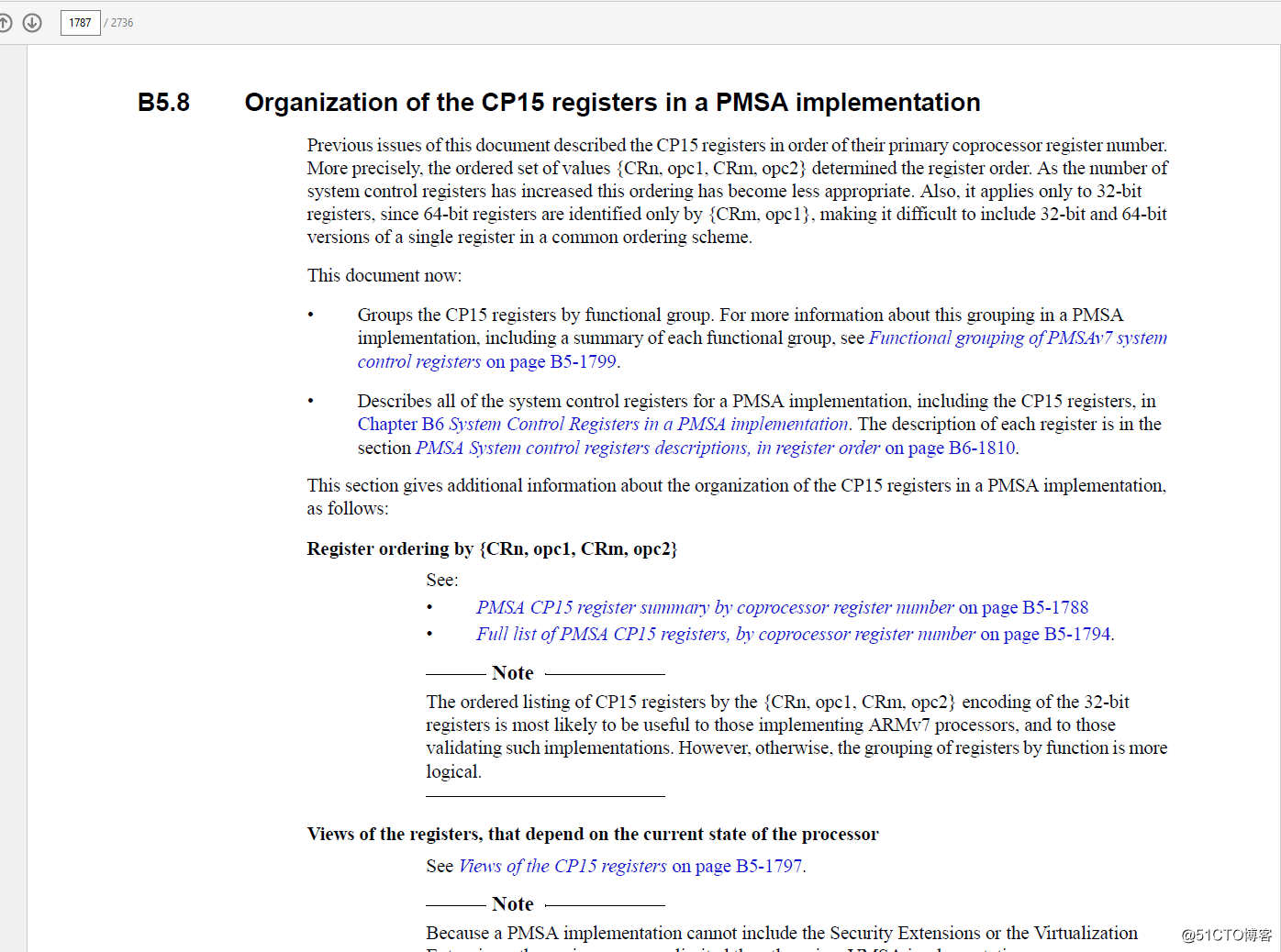

MRC {cond} coproc，opcode1，Rd，CRn，CRm，opcode2*這2條指令僅適用于32位寄存器，因?yàn)?4位寄存器僅由{CRm，opcode1}標識。

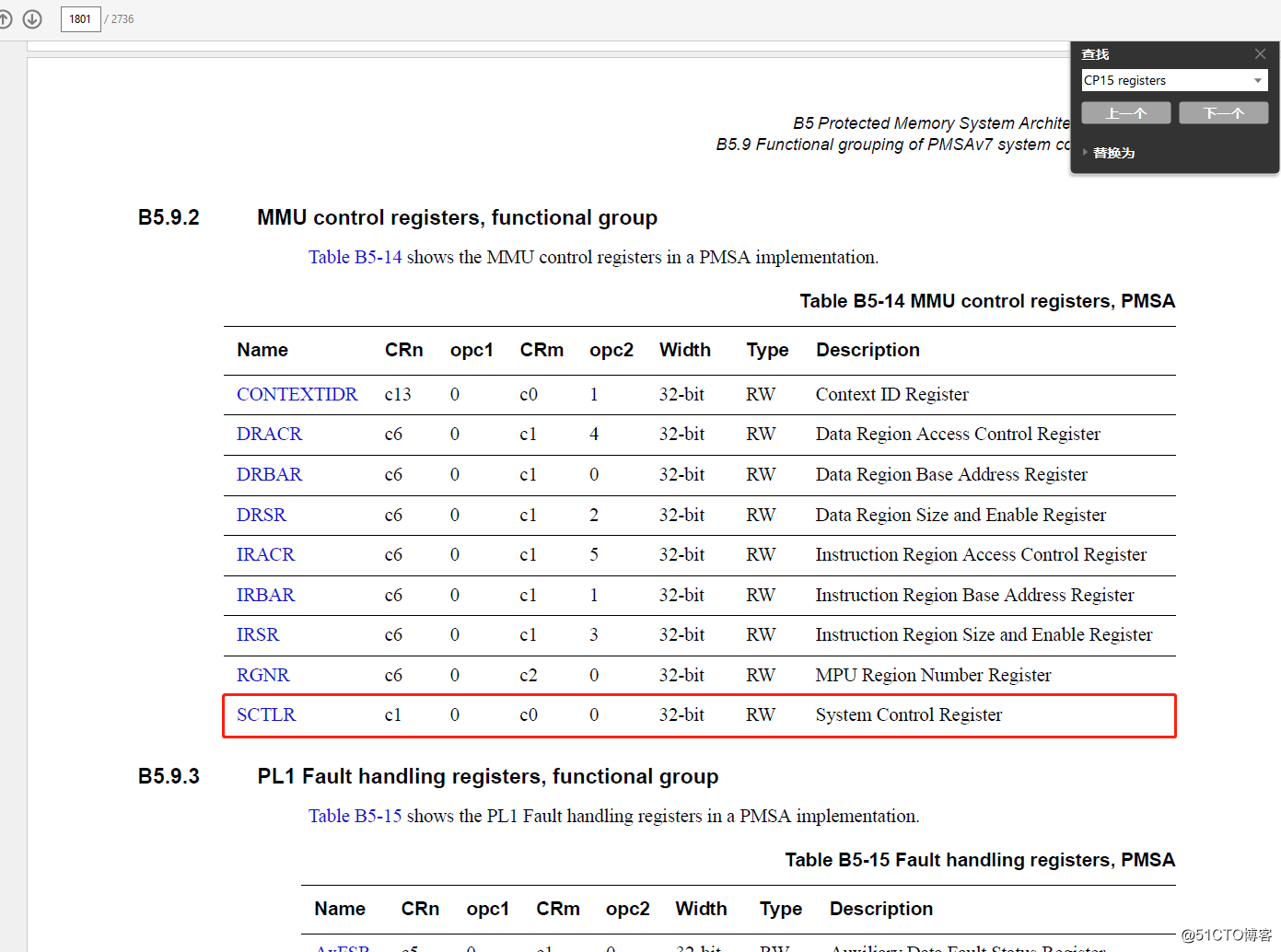

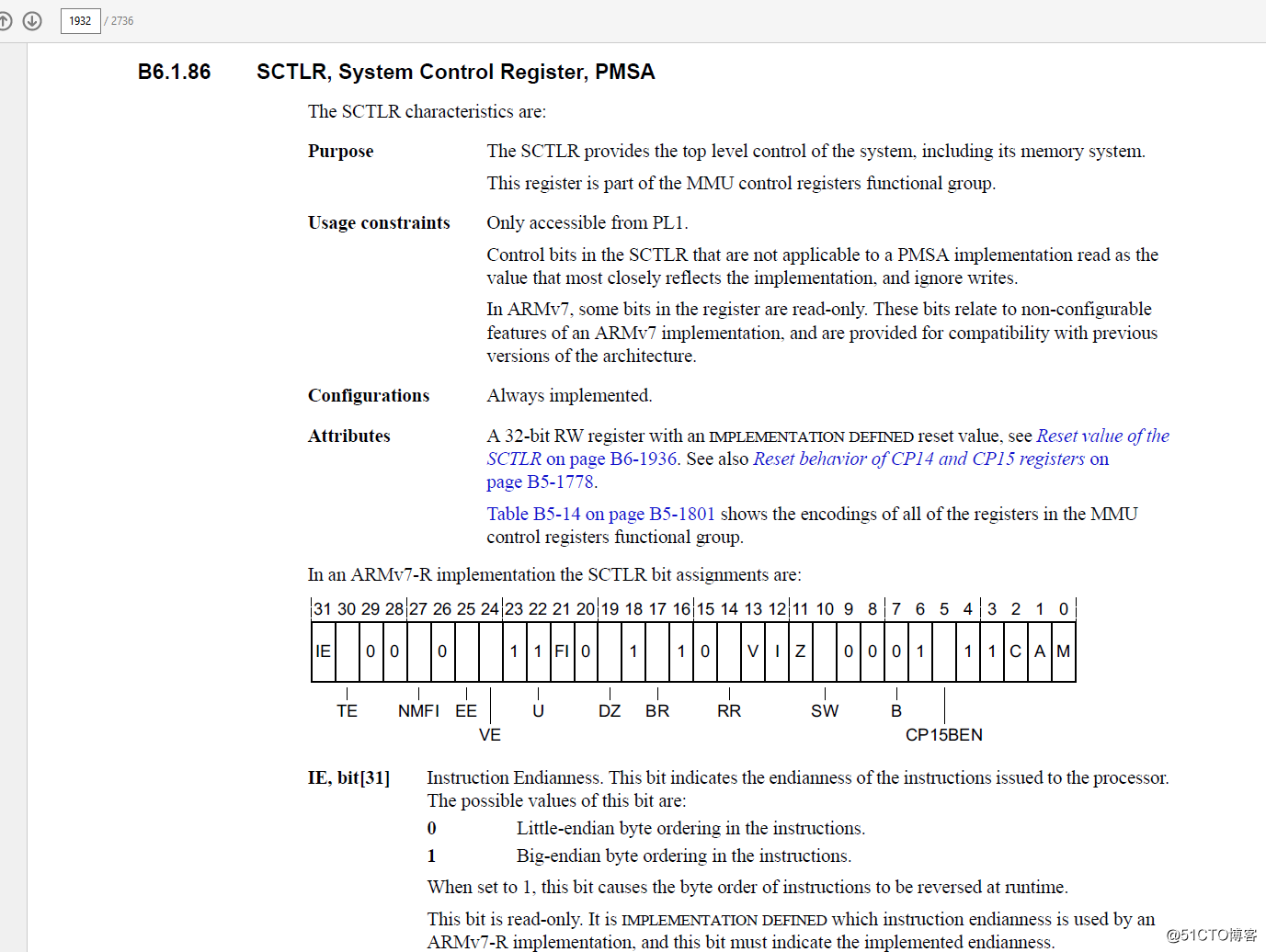

在明白了指令格式以后，我們記住了查閱有關的文檔：《DDI0406C arm_architecture_reference_manual.pdf》。 找到了對應的寄存器，STCLR 結合文章開頭中間那幾行語句，發現這段代碼是對于STCLR不同的位進行置位/清零。 所以，整段代碼做了這樣的事情： 1. 讀取 SCTLR 的值到 R0 2. 修改 對應的位 3. 寫回 SCTLR * 注意： 在操作CP15 有關寄存器時，可能要求權限等級在PL1 文章完。 這個時代不會阻止你自己閃耀,但你也覆蓋不了任何人的光輝。而學習的本質是一個不斷抄襲、模仿、練習、理解再創新的過程。即使知道無法超越的同主題博文，本人還會繼續堅持學習，不斷探索；總結是本能，分享是愛好。
