自動干手器是根據紅外線感應原理設計的，盡管種類型號很多．但工作原理基本相同。其操作簡單方便，免接觸，可防止病菌、病毒交叉感染。廣泛應用于賓館酒店、機場車站、體育場館、食品加工廠和醫療衛生單位等公共場所的洗手間以及廣大百姓家庭中。本文簡要介紹其原理及故障檢修，供參考。
整機工作原理

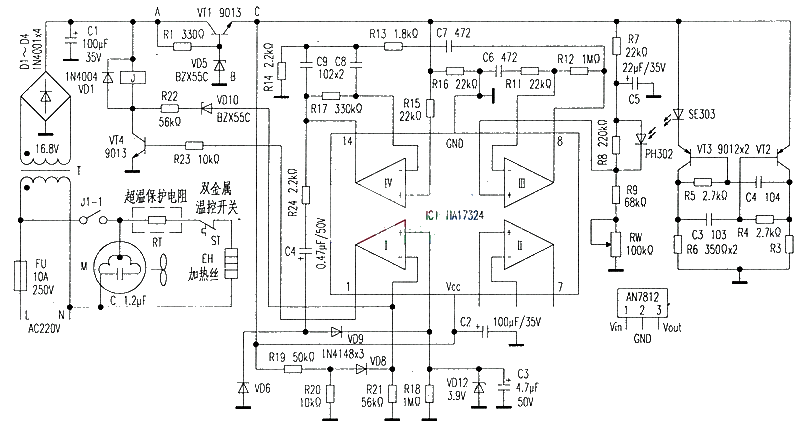

該型全自動干手器電路原理如附圖所示。電路主要由電源電路、控制電路、烘手電路組成。
VT3,VT2構成多諧振蕩器，為SE3提供調制的信號，當人手處于水龍頭下方時，PH3接收到SE303發出的信號，經過IC1-3,IC1-4放大，控制IC1-1,IC1-1及其外圍的電阻電容二極管作為延遲比較器，可以在人手離開延遲關閉水龍頭。水龍頭的靈敏度大小可以通過調節RW獲得。IC1可以使用LM324代替。
