原理
點陣簡介

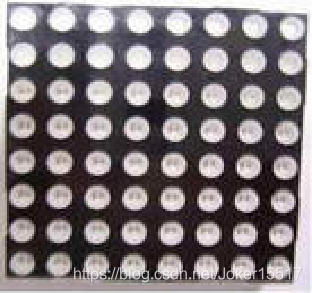

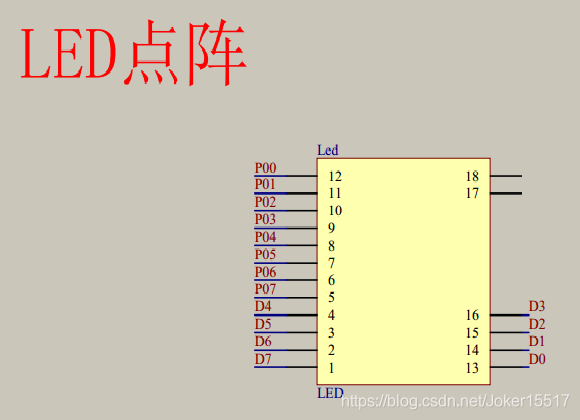

點陣的外部

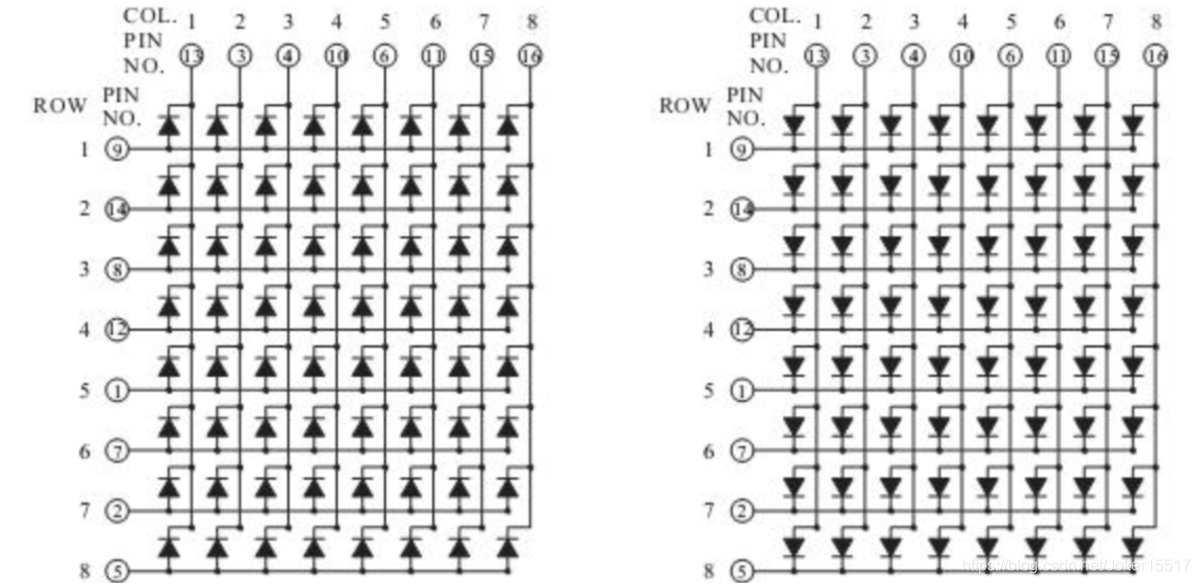

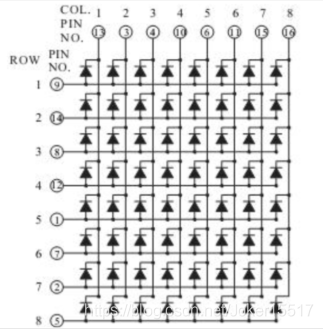

點陣的內部結構
和矩陣按鍵相似，將每一行或每一列的LED陽極或陽極并聯一起。如左圖，如果我們想讓某個led燈點亮，就讓某一行輸出高電平，某一列輸出低電平。
我們通過74HC595向led點陣輸入段選數據，即控制每一列哪些燈亮
通過P0口輸入位選數據，即控制哪一列顯示

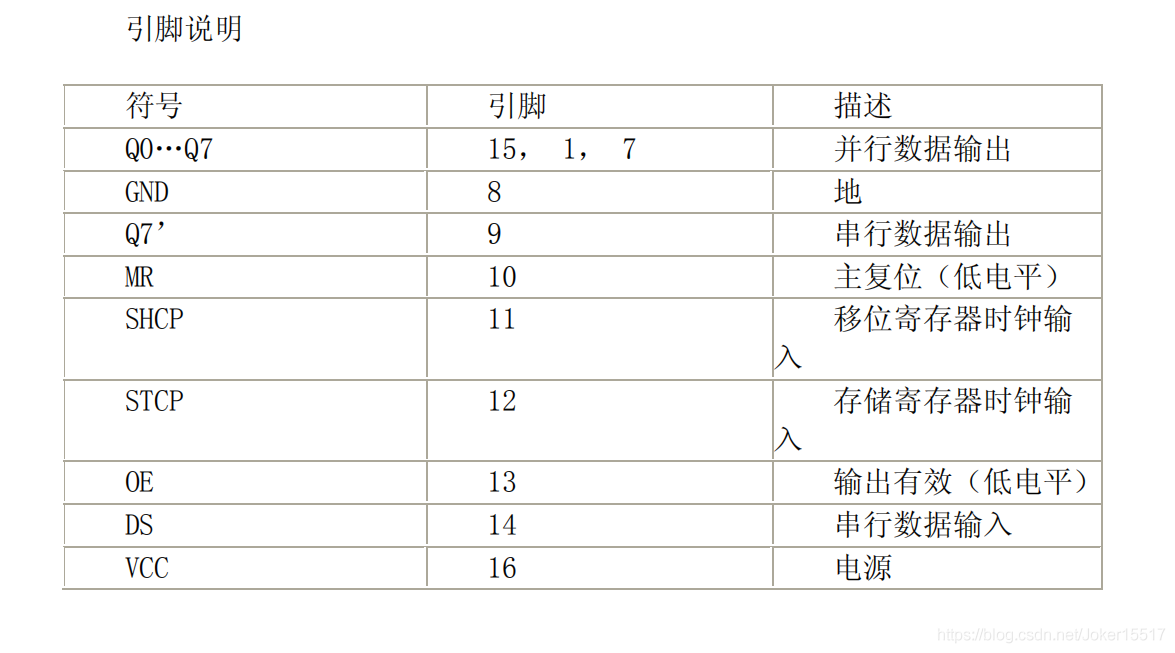

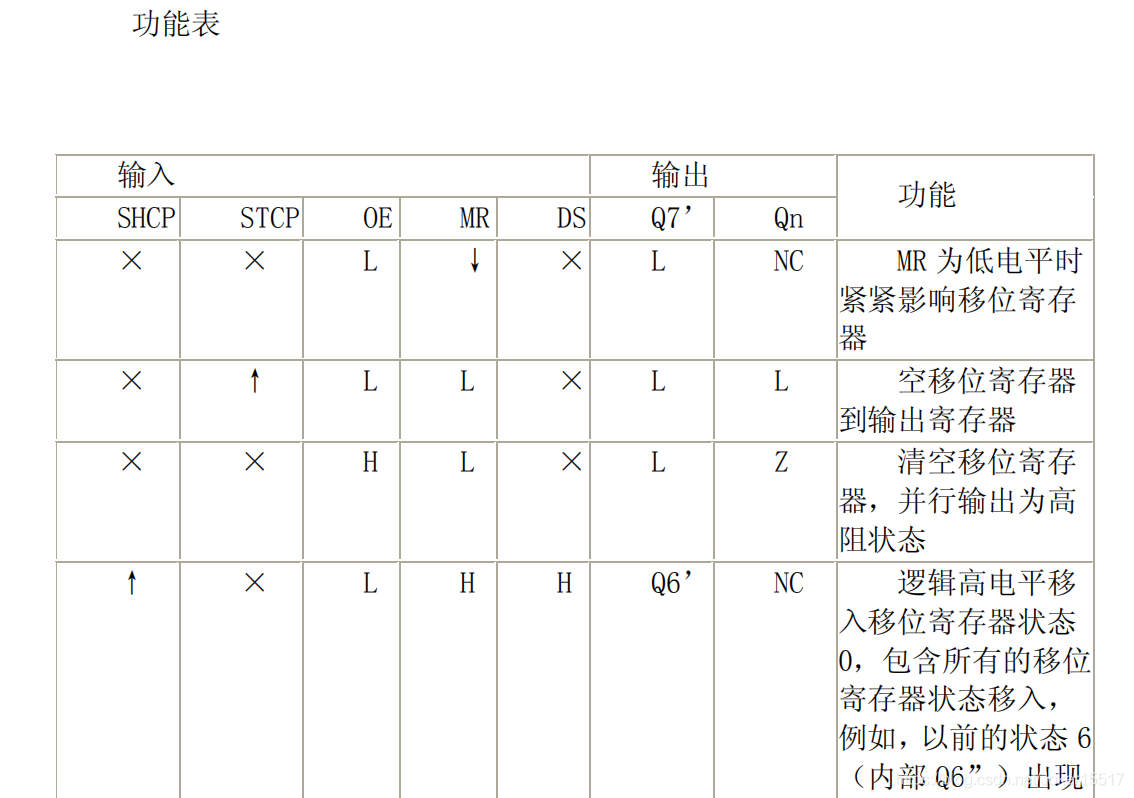

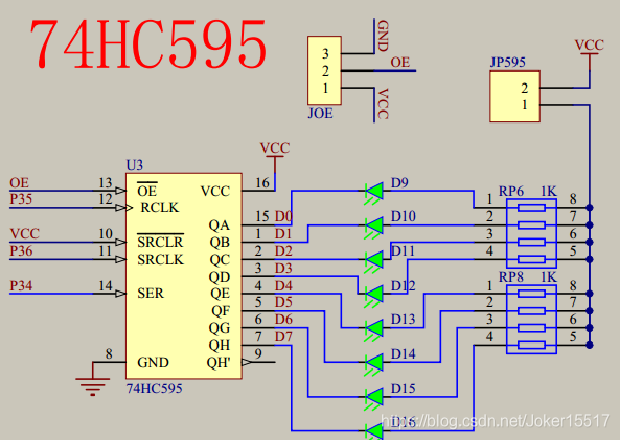

74HC595

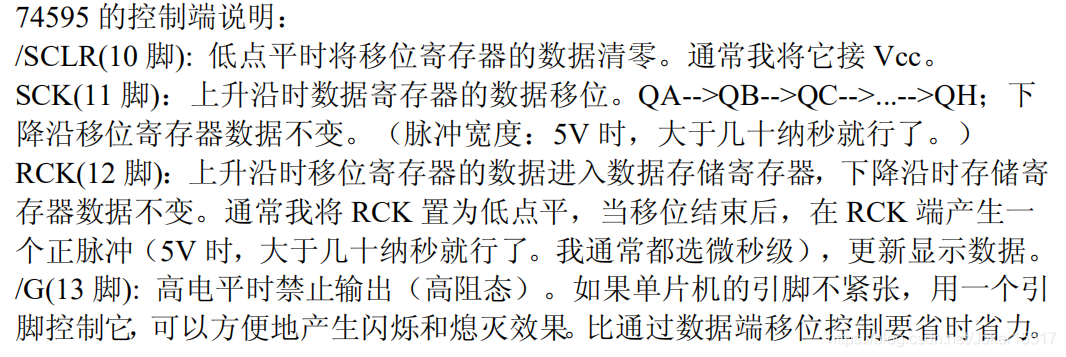

通過控制14，11，12引腳來輸入數據。
14：DS（SER）對應網絡標號的P3^4
11:SHCP(SRCLK)對應網絡標號中的P3^6
12:STCP(RCLK)對應網絡標號中的P3^5
上升沿就是數字電路中，數字電平從低電平（數字“0”）變?yōu)楦唠娖剑〝?shù)字“1”）的那一瞬間（時刻）叫作上升沿。
同理下降沿就是數字電平從高電平（1）變?yōu)榈碗娖剑?）的這一瞬間。
具體操作原理：
通過移位操作，我們將8位數據從低位到高位依次發送給SER，SER每接收一位數據后，我們手動置1讓SRCLK處于上升沿狀態，SRCLK寄存器就會將數據移位到原理圖中的QA，循環這個過程，直到最高位數據傳送到QH,再來讓RCLK處于上升沿狀態，RCLK就會將存儲的數據發送到D0到D7口，也就是控制led燈的列控制口
代碼實現

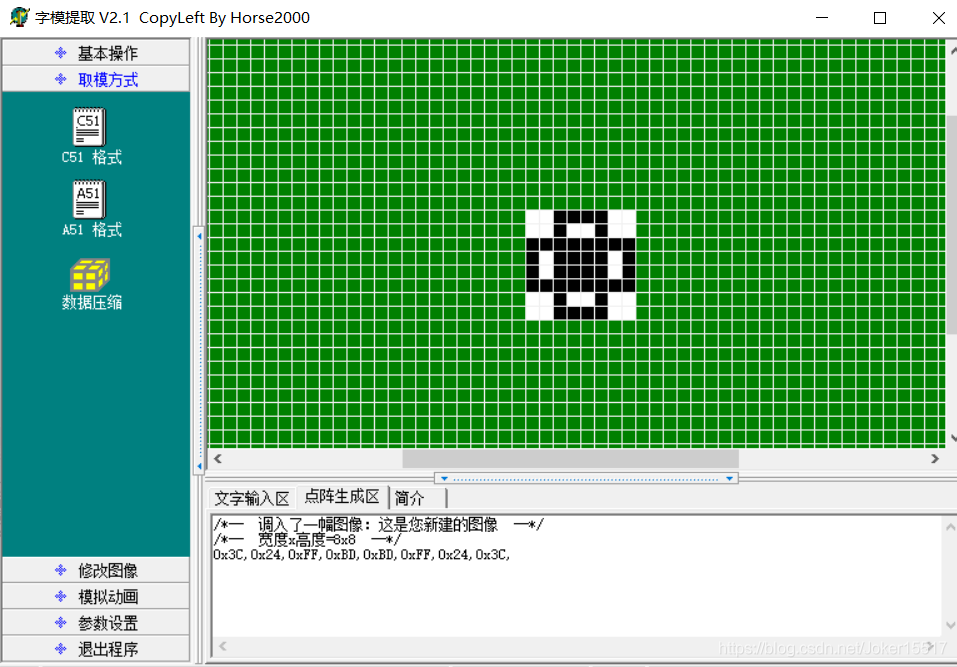

1.我們通過文字取模工具得到想要顯示的圖形（已經上傳，可以免費下載）
下方生成了段選數據，我們直接復制粘貼即可，將它存儲到列數組里面
2.

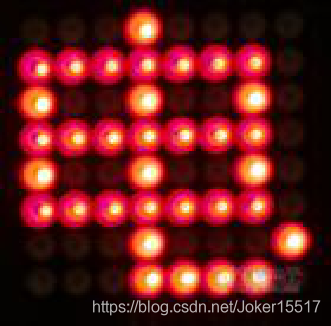

我用到的是這個點陣，從上往下是從高位到低位，從左往右也是從高位到低位。
位選：我們讓哪一列亮起，就讓這一列變?yōu)榈碗娖?，即?duì)應位為0，不想讓亮的變?yōu)楦唠娖?，即?duì)應位為1
段選：相同的道理，我們讓哪一行亮起，就讓這一行變?yōu)楦唠娖剑磳?duì)應位為1，不想讓亮的變?yōu)榈碗娖剑磳?duì)應位為0，數據已經在取模工具中生成。

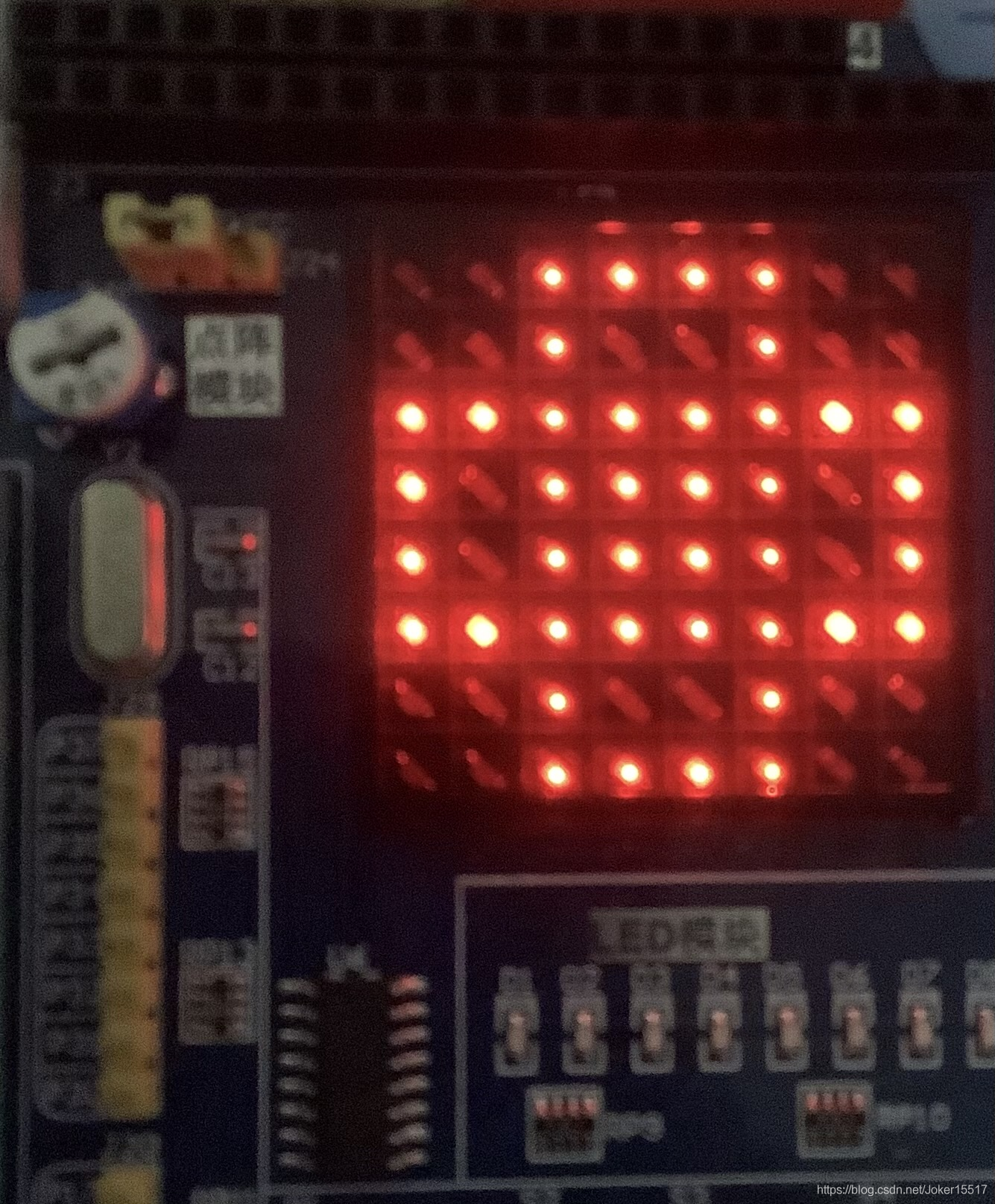

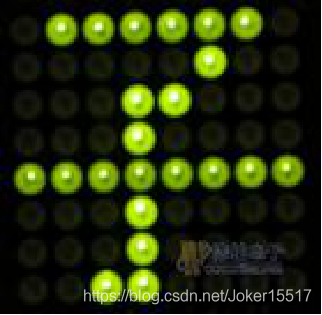

#include #include typedef unsigned char u8; typedef unsigned int u16; sbit SRCLK=P3^6; //11 SRCLK管腳 sbit RCLK1=P3^5; //12 RCLK管腳 sbit SER=P3^4; //14 SER管腳 u8 duan[]={0x3C,0x24,0xFF,0xBD,0xBD,0xFF,0x24,0x3C};//段選數據 u8 wei[]={0x7f,0xbf,0xdf,0xef,0xf7,0xfb,0xfd,0xfe};//位選數據 /0111 1111/1011 1111/1101 1111/1111 0111/1111 1011/1111 1101/1111 1110 void delay(u16 i)//延時函數 { while(i--); } void Hc595pro(u8 dat) //發送段選數據函數 { u8 a; SRCLK=0; RCLK1=0; for(a=0;a<8;a++) { SER=dat<<7; //<< 左移 用來將一個數的各二進制位全部左移7位，高位舍棄，低位補0。 dat>>=1; //>> 右移 將一個數的各二進制位右移1位，移到右端的低位被舍棄，對于無符號數，高位補0。 SRCLK=1; //上升沿執行功能 _nop_(); //這個過程大概十幾納秒因此，延時兩個機器周期即可，_nop_()函數是 _nop_(); SRCLK=0; //手動置0，為下一次執行做準備 } RCLK1=1; //上升沿將數據發送至D0到D7 _nop_(); //延時兩個機器周期 _nop_(); RCLK1=0; //手動置0，為下一次執行做準備 } void main() { u8 i; while(1) { for(i=0;i<8;i++) { P0=wei[i];//位選 Hc595pro(duan[i]); delay(100);//通過延時來達到一種類似靜態顯示的效果 Hc595pro(0x00);//消影 } } } 要注意的是，如果發現點陣不亮，很可能的原因是沒有將點陣模塊的OE和GND短接 效果展示：
