1、作品簡介
近年來，隨著城市化進程的加快以及人們對美好生活環境的日益強烈追求，人們?cè)絹?lái)越關心自己周?chē)瞽h(huán)境的情況，如PM2.5、PM10、紫外線指數等關于環境的詞語也在近幾年不斷映入人們的眼簾，天氣預報將更多的環境參數提供給人們供參考。但是天氣預報或者是氣象臺給我們提供的信息不能實時實地地反映我們身邊的環境狀況，很多時候不能滿足人們的需求，因此我們?cè)O(shè)計了一款無線物聯網式便攜式的環境質量檢測儀，可以使人們更好地了解到身邊的環境質量，以便于能及時地采取措施使自己處于一個更好的生活環境，并且將數據共享形成大范圍內的實時環境監測。
傳統環境監測儀一般都是用多臺較大的測量多種不同環境參數的儀器分別測試，最后將各自的數據通過一定的通信協議發送到一臺總機上進行統計。這種方案的主要問題是造價高昂，靈活度不高，很難在人們?nèi)罕娭械玫綇V泛應用。使用的是STM32F103系列的微處理器為主控芯片進行數據的采集、處理以及分析，使用精密的前端信號調理電路對傳感器信號進行處理。同時，依托ARM-CortexM3強大的運算能力對數據進行打包發送至藍牙模塊，手機端接收到數據后在屏幕上進行顯示。
2、作品亮點
創新之處在于用戶可以更好更方便地了解到所處環境的質量，不再是傳統氣象臺的離線的非近距離的空氣質量指標。

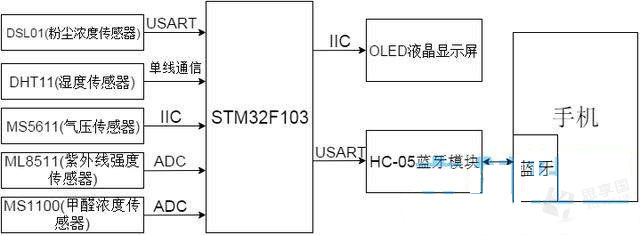

3、系統構架圖

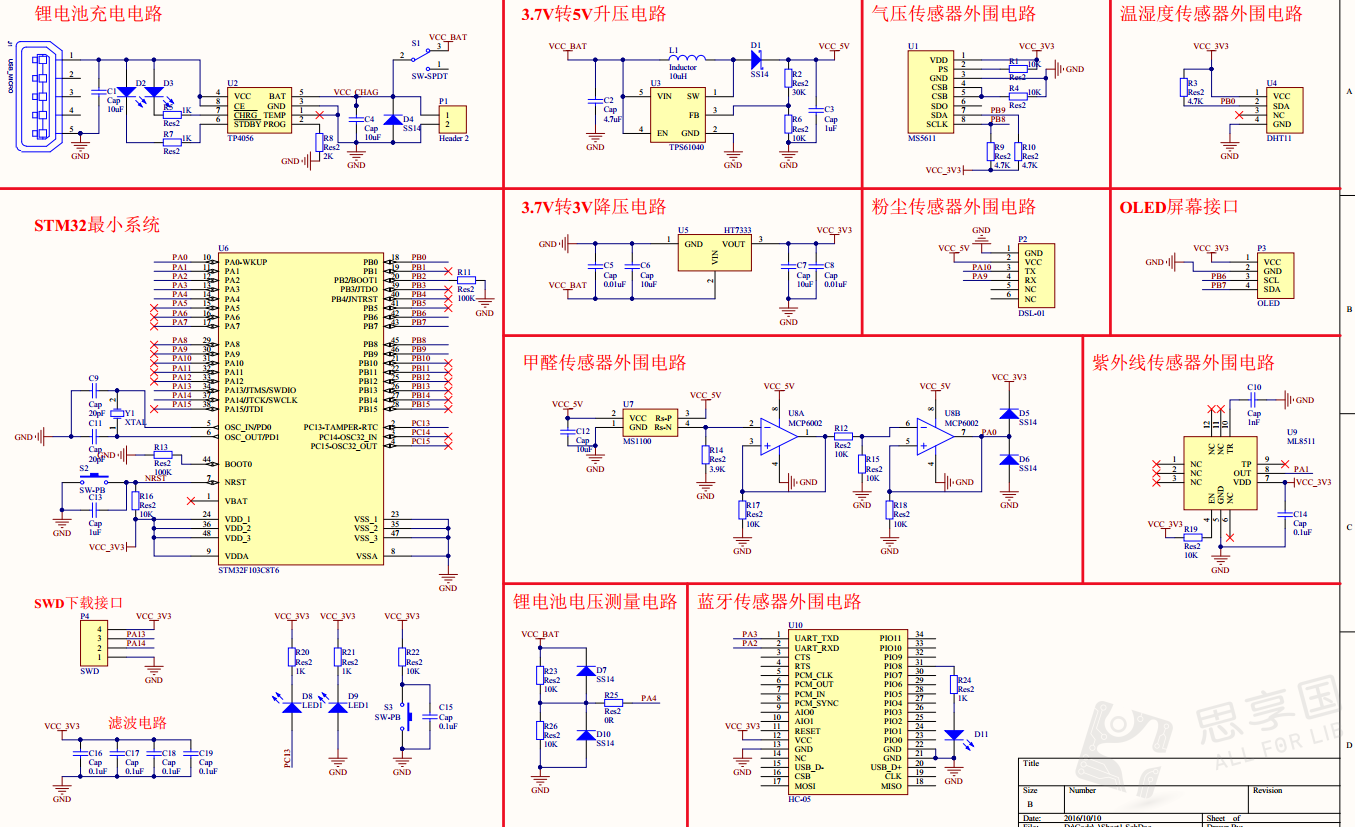

4、原理圖
總電路圖

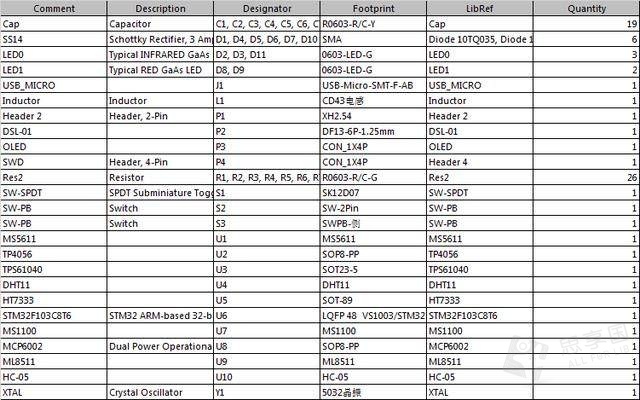

5、材料清單（BOM列表)

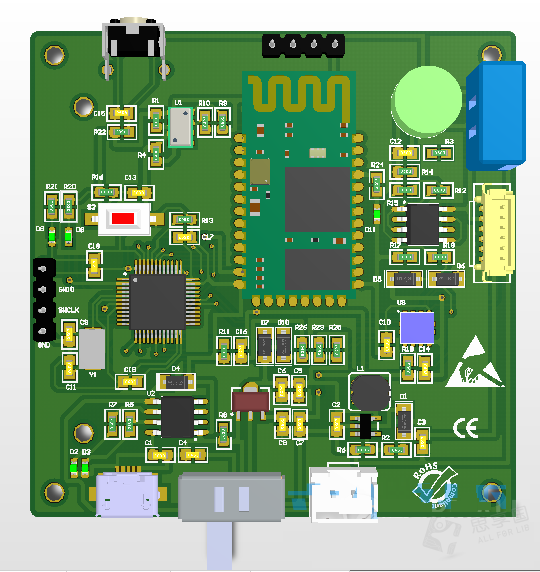

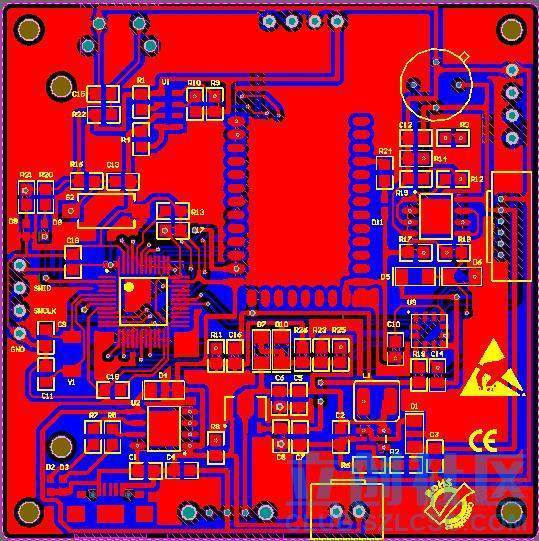

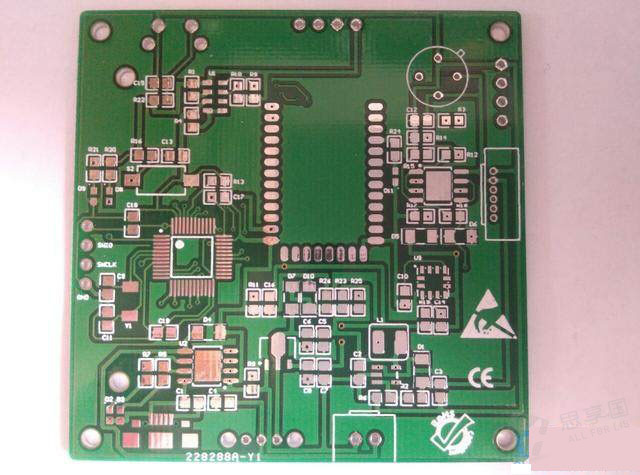

6、PCB實物圖
3D封裝，部分是找網上的，部分是自己畫的，這一步耗費了不少時間。

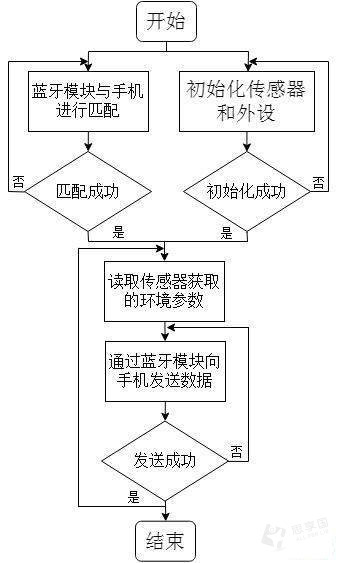

7、軟件部分的描述
8、作品演示

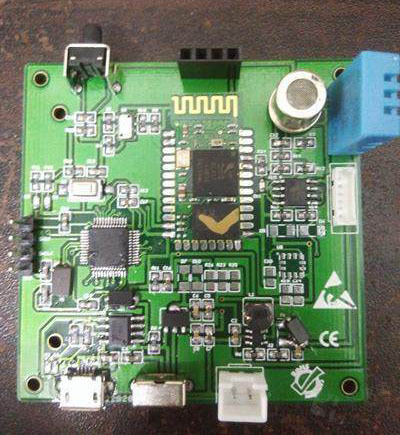

焊接好，紫外線芯片沒到。

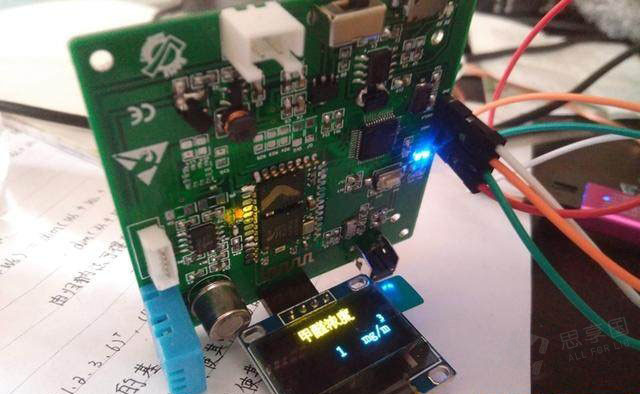

接上OLED，一個敗筆，方向反了，應該朝外面的。
上電成功下進去程序的瞬間真的很開心。

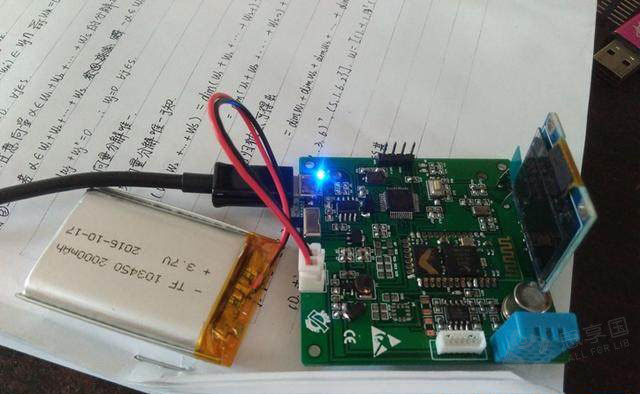

待機充電的圖片，拿這個板子充了兩個鋰電池，很穩定：

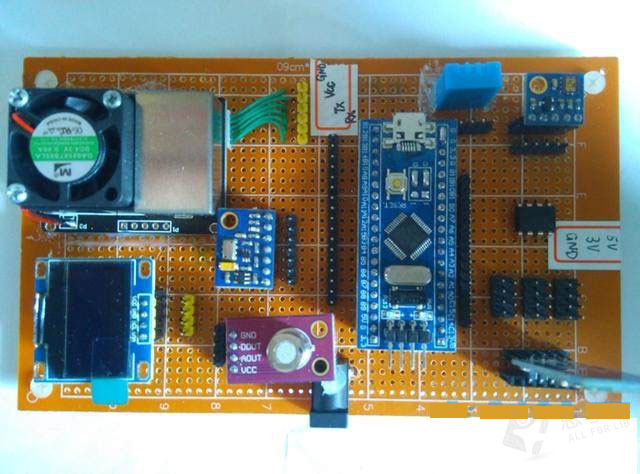

由于之前測試用了PM2.5的模塊固定在原來的板子上了，一個90塊，實在買不起第二個，所以這個PCB展示沒有連接PM2.5模塊，但是PCB上面留有接口和固定孔了，下面是用之間測試的洞洞板連接手機藍牙測試，電路圖是一樣的：

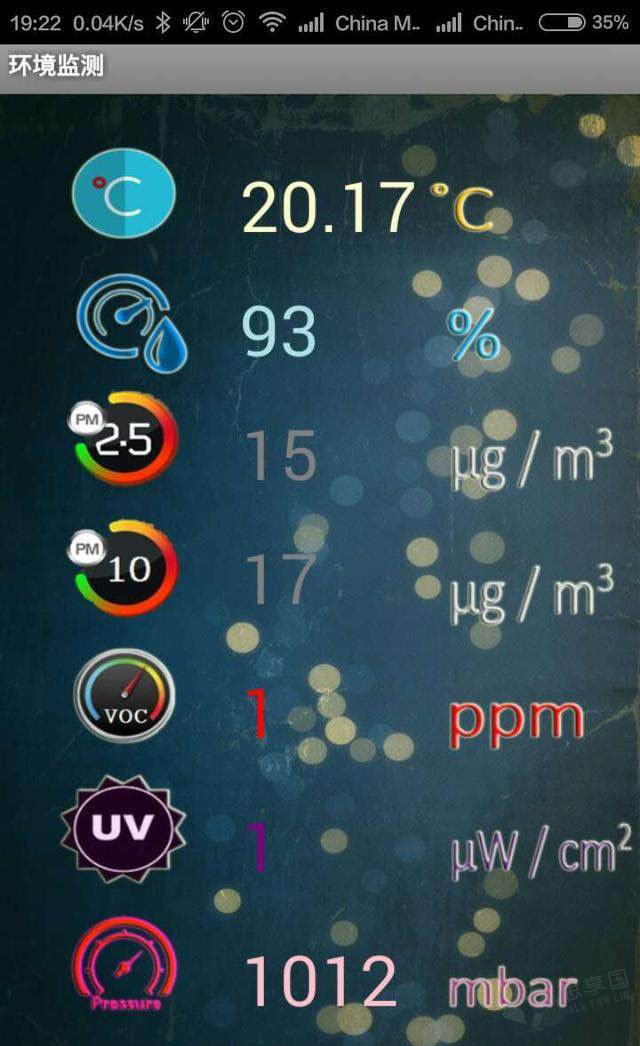

上電后手機端連接藍牙后：
9、總結
有一些小問題：
SS14的SMA封裝畫的有點小，幸好網上有更小的封裝；
MS5611芯片的封裝引腳畫的小了，焊了很久才焊上去了；
OLED方向反了；
M2尼龍柱忘記買了，LED燈只買了藍色。。。
下一步：重新調整OLED位置，手機端上加上GPRS功能
驚喜：很多沒用過的封裝都一次畫對了，沒有出現太大的原理性錯誤，上電直接就能下載程序
底層架構 PM2.5,PM10
MS5611 OLED TIM1
雙路ADC,USART2，DHT11
