(1) 可以實現四種波形：正弦波、方波、三角波、鋸齒波；
(2) 通過按鍵進行選擇，頻率可以調整；
(3) LCD液晶顯示；
(4)設計出來之后用Proteus軟件仿真出效果；
主要硬件設備：STM32F103單片機、DAC0832數模轉換芯片、矩陣鍵盤、LCD12864液晶屏幕。
效果圖

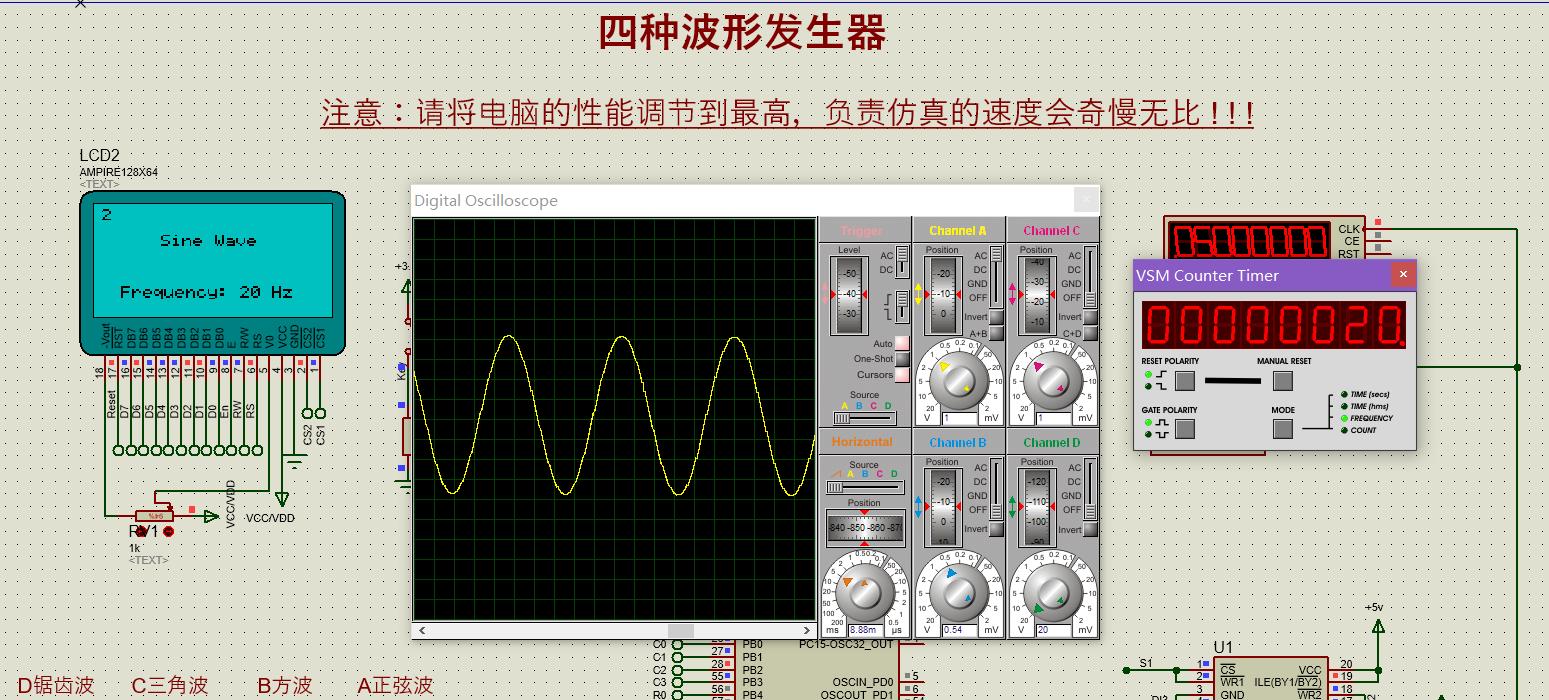

正弦波

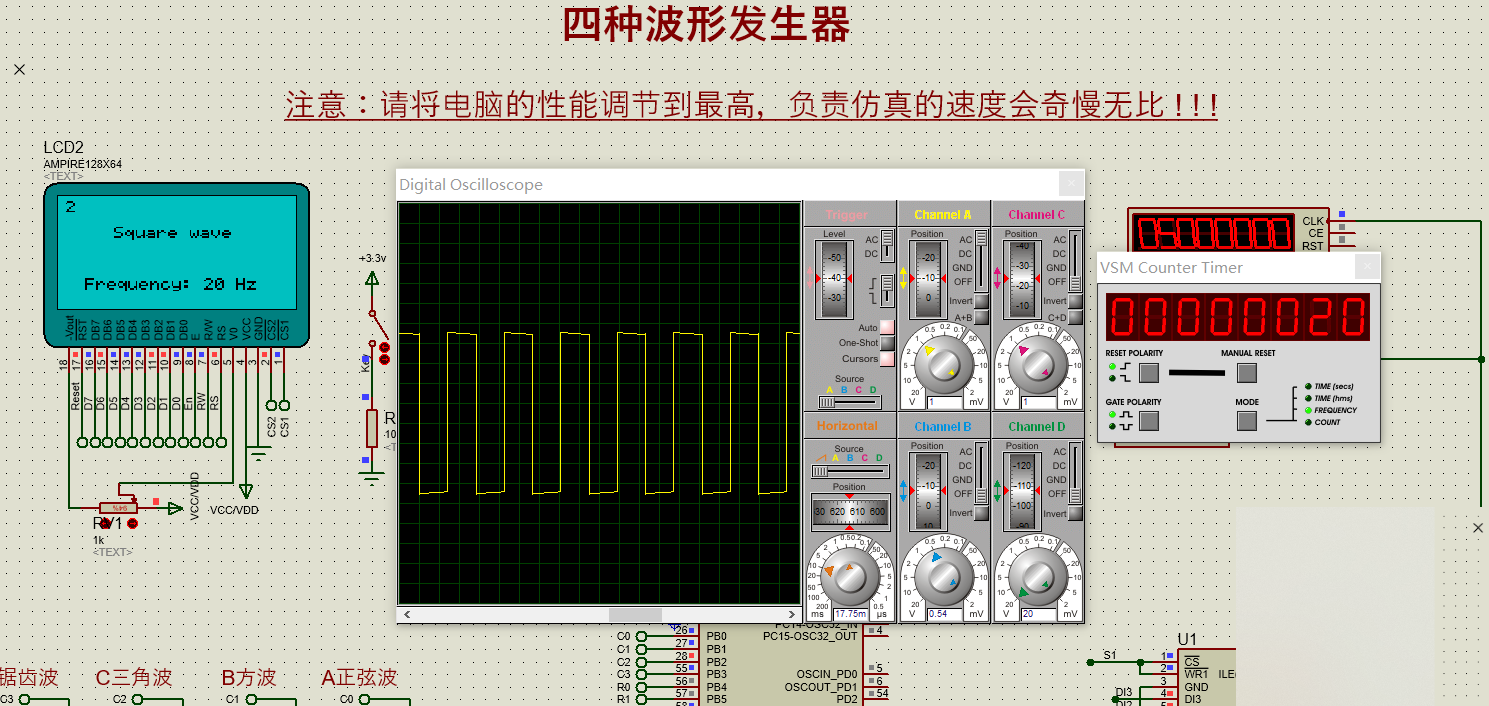

方波

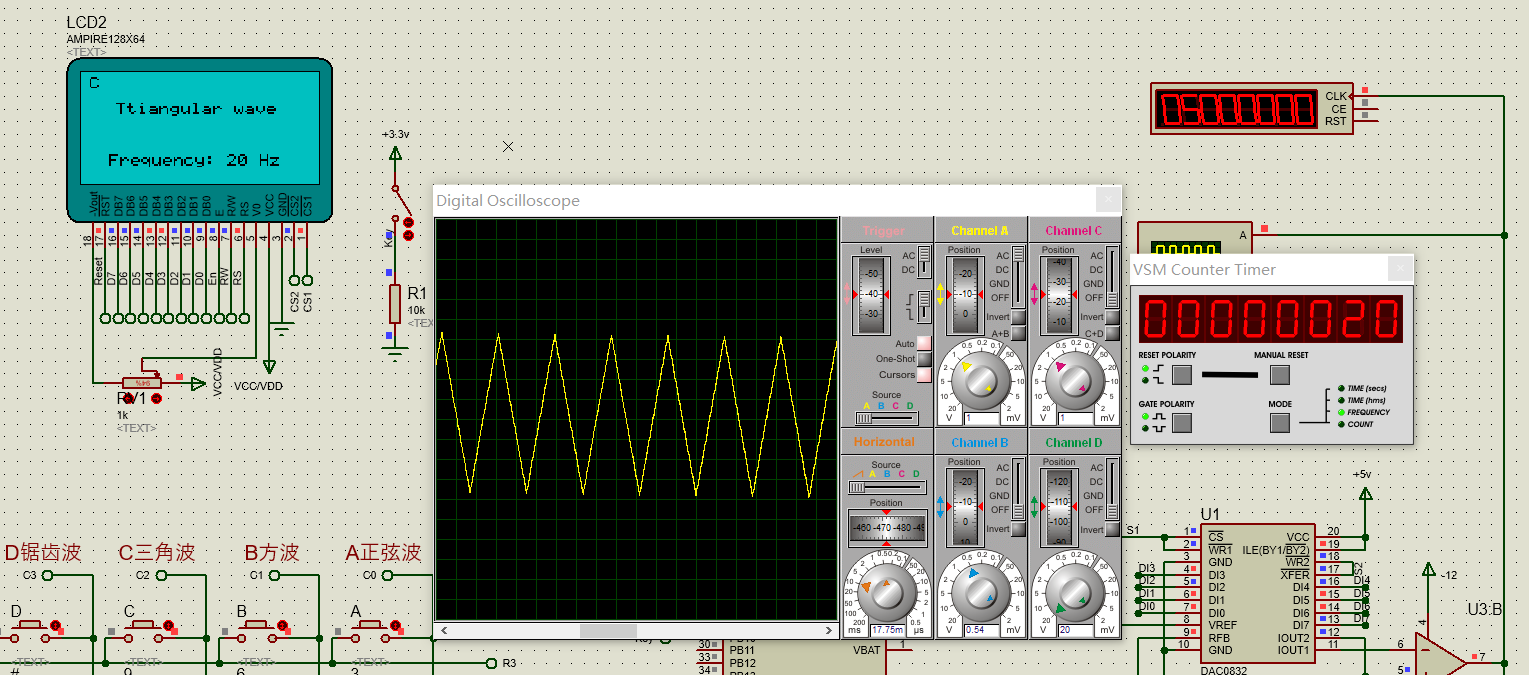

三角波

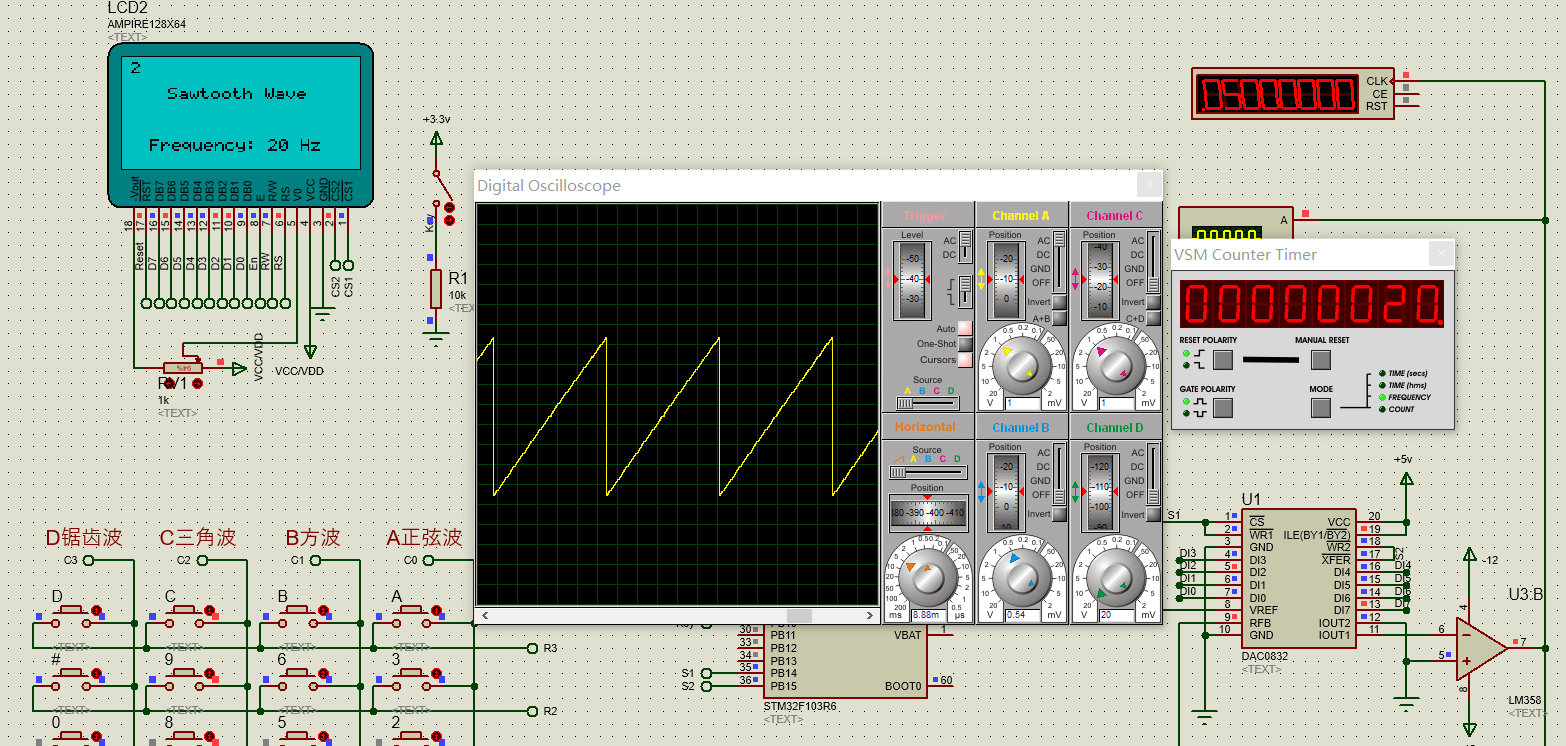

鋸齒波
單片機源程序如下:
#include "stm32f10x.h"
#include "sys.h"
#include "delay.h"
#include "12864.h"
#include "key4_4.h"
#include "timer.h"
//LYF
#define KEY0 GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_10) //讀取按鍵0
void Delay_Ms(u16 time);
/*************** 配置Switch用到的I/O口 *******************/
void Init_GPIO_Switch(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);//關閉jtag，使能SWD，可以用SWD模式調試
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE); // 使能PC端口時鐘
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10; //PC0
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //IO口速度為50MHz
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; //設置成輸入
GPIO_Init(GPIOB, &GPIO_InitStructure); //初始化PC0
}
/* Private functions ---------------------------------------------------------*/
/*******************************************************************************
*功能名稱:main
*描述:主程序。
*輸入:無
*輸出:無
*返回:無
*******************************************************************************/
int main(void)
{
u8 i=0;
RCC_ClocksTypeDef RCC_Clocks; //初始化程序
RCC_Configuration(RCC_PLLMul_4); //8M*4 == 32M
RCC_GetClocksFreq(&RCC_Clocks); //獲取片上時鐘
Init_12864(); //初始化12864液晶
Key_Init();
Init_GPIO_Switch();
Init_GPIO_DAC0832();
Data0=25;
TIM3_Int_Init(50+Data0,320); //頻率：32000000/ 320 ==100 000 /100 == 1000 /50==20
LCD_P6x8Str(3,16," Sine Wave ");
LCD_P6x8Str(7,6*2,"Frequency: 15 Hz");
while (1)
{
if(KEY0)
{
if(i!=2)
{
__set_PRIMASK(1);
GPIO_ResetBits(GPIOB, ((uint16_t)0xC000));
}
Key_Test();
i=2;
}
else{
if(i!=5)
{
TIM3_Int_Init(50+Data0,320);
__set_PRIMASK(0); //使能TIMx外設
GPIO_ResetBits(GPIOB, ((uint16_t)0xC000));
}
i=5;
}
}
}
//LYF
