前言：

ST官方例程：（直接移植直接用，接口是現成的）

在你STM32Cube固件庫安裝路徑下.

...STM32CubeRepositorySTM32Cube_FW_F4_V1.23.0ProjectsSTM32F429I-DiscoveryExamplesPWRPWR_CurrentConsumption

例程和測試程序下載鏈接：https://download.csdn.net/download/sudaroot/10891176

一、STM32電源三種低功耗模式介紹

節省功耗效果：待機  > 停止 > 睡眠。

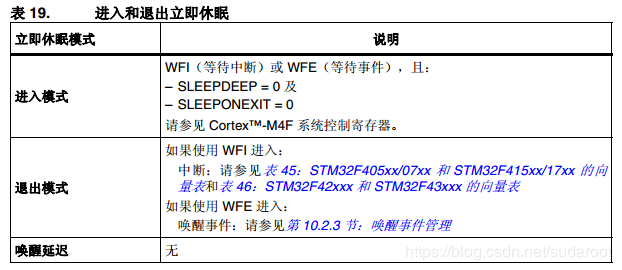

1、睡眠模式

先說一下事件（WFI）和中斷（WFE）的區別：事件包括中斷事件和非中斷事件，中斷是發生中斷事件后執行對應的xxx_IRQHandler（）中斷服務函數。非中斷事件如GPIO電平變化，外設使能，初始化等不發生中斷的事件。

詳細原理框圖可以看STM32F4XX英文參考手冊的Figure 41. External interrupt/event controller block diagram

注意：睡眠模式下，無論設置事件（WFI）和中斷（WFE），系統時鐘SysTick_Handler（）都能將其喚醒。

軟件步驟（粗體是必須做的步驟）：

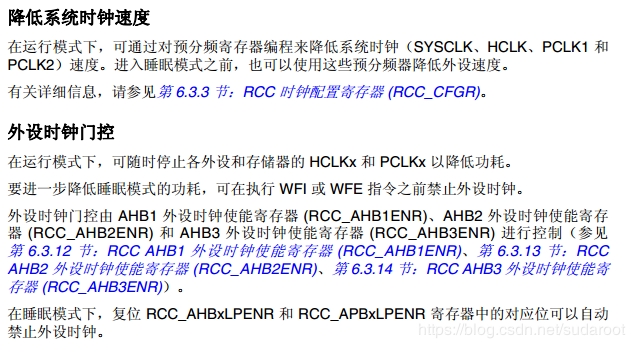

1、進入睡眠前可以降低或者關閉外設的時鐘速度達到更好的效果（喚醒后要恢復外設時鐘）。

2、失能系統時鐘SysTick_Handler（）中斷。

3、設置喚醒方式，進入睡眠模式（CPU時鐘關閉，內核停止，對其他時鐘和ADC時鐘無影響，不改變GPIO管腳狀態）。

4、喚醒方式：任意中斷喚醒

5、喚醒延時：無

6、喚醒之后：使能系統時鐘SysTick_Handler（）中斷（喚醒后要恢復外設時鐘）。

7、程序繼續運行。

代碼：

/**

  * @brief  This function configures the system to enter Sleep mode for

  *         current consumption measurement purpose.

  *         Sleep Mode

  *         ==========

  *            - System Running at PLL

  *            - Flash 5 wait state

  *            - Instruction and Data caches ON

  *            - Prefetch ON

  *            - Code running from Internal FLASH

  *            - All peripherals disabled.

  *            - Wakeup using EXTI Line (USER Button)

  * @param  None

  * @retval None

  */

void SleepMode_Measure(void)

{

  //關閉系統時鐘中斷

  HAL_SuspendTick();

  /* 進入睡眠模式， 任意中斷喚醒 */

  HAL_PWR_EnterSLEEPMode(PWR_MAINREGULATOR_ON, PWR_SLEEPENTRY_WFI);

  /* 恢復系統時鐘中斷 */

  HAL_ResumeTick();

  /* Add a delay of 2 second after exit from Sleep mode */

  HAL_Delay(200);

}

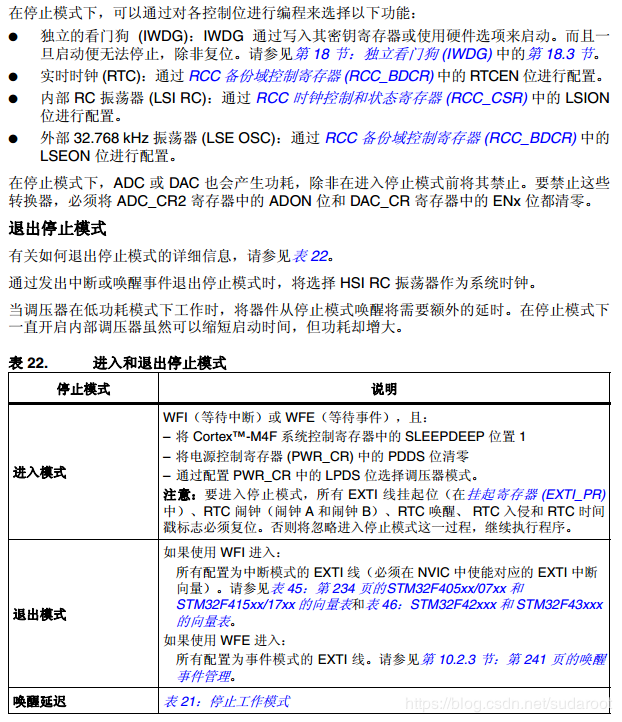

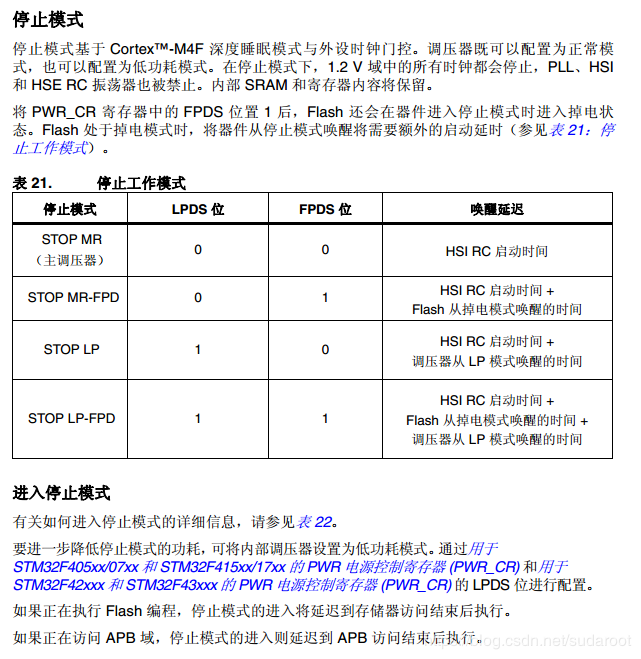

2、停止模式

軟件步驟（粗體是必須做的步驟）：

1、進入睡眠前可以降低或者關閉外設的時鐘速度達到更好的效果（喚醒后要恢復外設時鐘）。

2、芯片內部FLASH掉電。

3、設置喚醒方式：_WFI 或者 _WFE，（RTC鬧鐘中斷也可以喚醒，后面說）

4、關閉電壓調節器（電壓調節器是動態調節芯片內部電壓，關閉后更加節省功耗，但是喚醒時間加長）

5、進入停止模式：所有的1.2V時鐘都關閉（HSI和HSE的振蕩器關閉，不改變GPIO管腳狀態）。

6、喚醒方式：任意外部中斷 或者 RTC鬧鐘

7、喚醒延時：有，（關閉電壓調節器喚醒時間更長）。

8、喚醒之后：重新初始化時鐘。

9、程序繼續運行。

代碼：

extern void SystemClock_Config(void);   //外部鏈接用戶初始化時鐘

/**

  * @brief  This function configures the system to enter Stop mode with RTC

  *         clocked by LSE or LSI  for current consumption measurement purpose.

  *         STOP Mode with RTC clocked by LSE/LSI

  *         =====================================

  *           - RTC Clocked by LSE or LSI

  *           - Regulator in LP mode

  *           - HSI, HSE OFF and LSI OFF if not used as RTC Clock source

  *           - No IWDG

  *           - FLASH in deep power down mode

  *           - Automatic Wakeup using RTC clocked by LSE/LSI (~20s)

  * @param  None

  * @retval None

  *

  * @note

  *             此函數  沒有關閉電壓調節器

  *

  */

void StopMode_Measure(void)

{

  RTCHandle.Instance = RTC;

  RTCHandle.Init.HourFormat = RTC_HOURFORMAT_24;

  RTCHandle.Init.AsynchPrediv = RTC_ASYNCH_PREDIV;

  RTCHandle.Init.SynchPrediv = RTC_SYNCH_PREDIV;

  RTCHandle.Init.OutPut = RTC_OUTPUT_DISABLE;

  RTCHandle.Init.OutPutPolarity = RTC_OUTPUT_POLARITY_HIGH;

  RTCHandle.Init.OutPutType = RTC_OUTPUT_TYPE_OPENDRAIN;

  if(HAL_RTC_Init(&RTCHandle) != HAL_OK)

  {

    Error_Handler();

  }

  /*## 配置RTC喚醒 20s喚醒 ###########################################*/

  HAL_RTCEx_SetWakeUpTimer_IT(&RTCHandle, 0xA017, RTC_WAKEUPCLOCK_RTCCLK_DIV16);

  /* flash進入掉電 */

  HAL_PWREx_EnableFlashPowerDown();

  /*進入停止模式， 外部中斷喚醒或者RTC鬧鐘喚醒 */

  HAL_PWR_EnterSTOPMode(PWR_LOWPOWERREGULATOR_ON, PWR_STOPENTRY_WFI);

   //重新初始化時鐘

  SystemClock_Config();

  /* Disable Wake-up timer */

  if(HAL_RTCEx_DeactivateWakeUpTimer(&RTCHandle) != HAL_OK)

  {

    /* Initialization Error */

    Error_Handler();

  }

}

/**

  * @brief  This function configures the system to enter in Under-Drive stop mode with RTC

  *         clocked by LSE or LSI  for current consumption measurement purpose.

  *         STOP Mode with RTC clocked by LSE/LSI

  *         =====================================

  *           - RTC Clocked by LSE or LSI

  *           - Regulator in LP mode

  *           - Under drive feature enabled

  *           - HSI, HSE OFF and LSI OFF if not used as RTC Clock source

  *           - No IWDG

  *           - FLASH in deep power down mode

  *           - Automatic Wakeup using RTC clocked by LSE/LSI (~20s)

  * @param  None

  * @retval None

  *

  * @note

  *             此函數  關閉電壓調節器  ，喚醒需要的時間更長，但是功耗理論更小

  *

  */

void StopUnderDriveMode_Measure(void)

{

  RTCHandle.Instance = RTC;

  /* Configure RTC prescaler and RTC data registers as follow:

      - Hour Format = Format 24

      - Asynch Prediv = Value according to source clock

      - Synch Prediv = Value according to source clock

      - OutPut = Output Disable

      - OutPutPolarity = High Polarity

      - OutPutType = Open Drain */

  RTCHandle.Init.HourFormat = RTC_HOURFORMAT_24;

  RTCHandle.Init.AsynchPrediv = RTC_ASYNCH_PREDIV;

  RTCHandle.Init.SynchPrediv = RTC_SYNCH_PREDIV;

  RTCHandle.Init.OutPut = RTC_OUTPUT_DISABLE;

  RTCHandle.Init.OutPutPolarity = RTC_OUTPUT_POLARITY_HIGH;

  RTCHandle.Init.OutPutType = RTC_OUTPUT_TYPE_OPENDRAIN;

  if(HAL_RTC_Init(&RTCHandle) != HAL_OK)

  {

    /* Initialization Error */

    Error_Handler();

  }

  /*## Configure the Wake up timer ###########################################*/

  /*  RTC Wakeup Interrupt Generation:

      Wakeup Time Base = (RTC_WAKEUPCLOCK_RTCCLK_DIV /(LSI))

      Wakeup Time = Wakeup Time Base * WakeUpCounter

                  = (RTC_WAKEUPCLOCK_RTCCLK_DIV /(LSI)) * WakeUpCounter

      ==> WakeUpCounter = Wakeup Time / Wakeup Time Base

      To configure the wake up timer to 20s the WakeUpCounter is set to 0xA017:

        RTC_WAKEUPCLOCK_RTCCLK_DIV = RTCCLK_Div16 = 16

        Wakeup Time Base = 16 /(~32.768KHz) = ~0,488 ms

        Wakeup Time = ~20s = 0,488ms  * WakeUpCounter

        ==> WakeUpCounter = ~20s/0,488ms = 40983 = 0xA017 */

  HAL_RTCEx_SetWakeUpTimer_IT(&RTCHandle, 0xA017, RTC_WAKEUPCLOCK_RTCCLK_DIV16);

  /* FLASH Deep Power Down Mode enabled */

  HAL_PWREx_EnableFlashPowerDown();

  /* Enter under-drive Stop Mode */

  HAL_PWREx_EnterUnderDriveSTOPMode(PWR_LOWPOWERREGULATOR_ON, PWR_STOPENTRY_WFI);

  /* Configures system clock after wake-up from STOP: enable HSE, PLL and select

     PLL as system clock source (HSE and PLL are disabled in STOP mode) */

//  SYSCLKConfig_STOP();

  SystemClock_Config();

  /* Disable Wake-up timer */

  if(HAL_RTCEx_DeactivateWakeUpTimer(&RTCHandle) != HAL_OK)

  {

    /* Initialization Error */

    Error_Handler();

  }

}

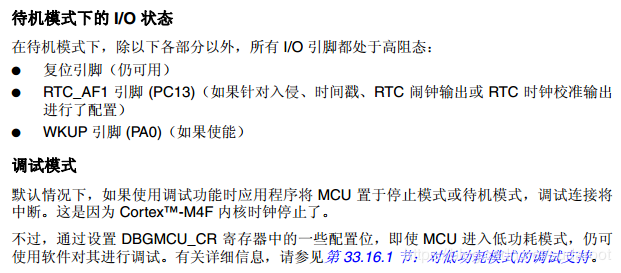

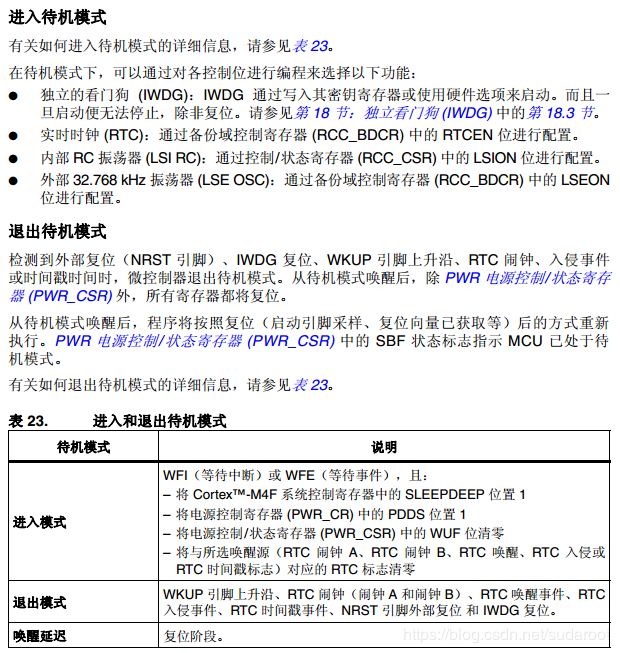

3、待機模式

軟件步驟（粗體是必須做的步驟）：

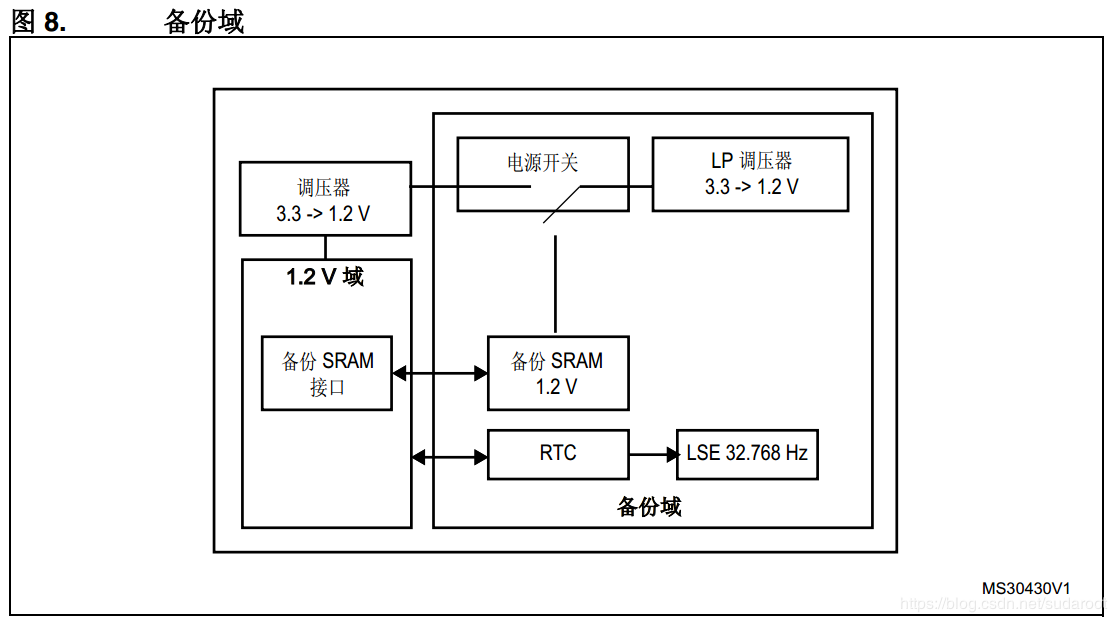

1、是否允許訪問備份區

2、是否備份區使用RTC（用于喚醒）

3、設置喚醒方式：WKUP 引腳上升沿、 RTC 鬧鐘（鬧鐘 A 和鬧鐘 B）、 RTC 喚醒事件、 RTC入侵事件、 RTC 時間戳事件、 NRST 引腳外部復位 和 IWDG 復位。

4、進入待機模式：關閉1.2V所有時鐘，HSI和HSE的振蕩器關閉，電壓調節器關閉。

5、喚醒延時：有

6、喚醒之后：復位程序（和按下復位鍵效果一致）

代碼：

/**

  * @brief  This function configures the system to enter Standby mode for

  *         current consumption measurement purpose.

  *         STANDBY Mode

  *         ============

  *           - Backup SRAM and RTC OFF

  *           - IWDG and LSI OFF

  *           - Wakeup using WakeUp Pin (PA.00)

  * @param  None

  * @retval None

  */

void StandbyMode_Measure(void)

{

  /* Enable Power Clock*/

  __HAL_RCC_PWR_CLK_ENABLE();

  /* Allow access to Backup */

  HAL_PWR_EnableBkUpAccess();

  /* Reset RTC Domain */

  __HAL_RCC_BACKUPRESET_FORCE();

  __HAL_RCC_BACKUPRESET_RELEASE();

  /* Disable all used wakeup sources: Pin1(PA.0) */

  HAL_PWR_DisableWakeUpPin(PWR_WAKEUP_PIN1);

  /* Clear all related wakeup flags */

  __HAL_PWR_CLEAR_FLAG(PWR_FLAG_WU);

  /* Re-enable all used wakeup sources: Pin1(PA.0) */

  HAL_PWR_EnableWakeUpPin(PWR_WAKEUP_PIN1);

  /* Request to enter STANDBY mode  */

  HAL_PWR_EnterSTANDBYMode();

}

/**

  * @brief  This function configures the system to enter Standby mode with RTC

  *         clocked by LSE or LSI for current consumption measurement purpose.
