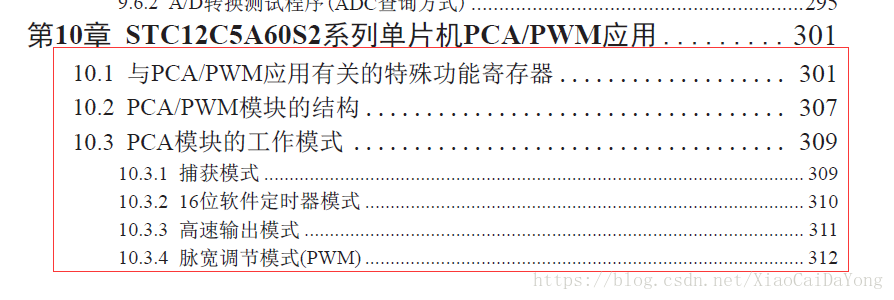

上個文章寫了用單片機的兩個定時器給大家實現了呼吸燈，其實上個文章是在為大家解析PWM的原理，今天我們將使用單片機內部自帶的PWM來進行呼吸燈設計，自己可以查看該單片機型號的中文資料。所看章節如下：

直接上代碼吧，大家可以查看代碼，如果不明白的可以給我留言，^_^。

#include <stc12c5a60s2.h>

unsigned char dy[15]={16,32,48,64,80,96,112,128,144,160,176,192,208,224,240};   //  CCAP0H值的分配，為了實現不同的占空比

void modify_duty();

void Init_PWM();

void delay();

void main()

{

    Init_PWM();

    while(1)

    {

        modify_duty();

    }

}

void Init_PWM()         //  PWM功能的初始化

{

    CMOD = 0X02;        //  設置脈沖源

    CCAPM0 = 0X42;      //  開啟比較器，允許輸出脈寬調制信號

    PCA_PWM0 = 0X00;    //  組成9位比較器，可以設置成1，也可以設置成0

    CCAP0L = 0x80;      //  比較器中的初值

    CCAP0H = 0X80;      //  比較器初值重裝

    CL=0;   //  裝載值為0

    CR =1;  //  啟動計數模式

}

void modify_duty()

{

   int i;

   for(i=0;i<15;i++)

   {

       CCAP0H =  dy[i];

       delay();

   }

   for(i=13;i>=1;i--)

   {

       CCAP0H =  dy[i];

       delay();

   }

}

void delay()

{

    int i,j;

    for(i=0;i<200;i++)

    {

        for(j=0;j<200;j++);

    }

}

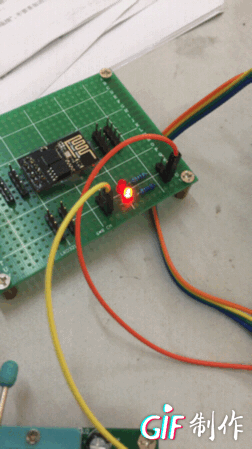

可以看結果了：
