在設計“單片機控制線路板”時，一般需有4部分電路：“電源電路部分”、“晶振電路部分”、“復位電路部分”、“下載電路部分”；對不同的“IC芯片”，工作所需“電源電壓”各不相同，大多為“+3.3V”或“+5.0V”；“晶振電路部分”和“復位電路部分”也需根據“芯片”對應的“datasheet”進行設計，特別是“復位電路部分”，必須參考手冊，確定“低電平復位”還是“高電平復位”，否則會導致上電后“芯片無法復位工作”；

在“初代溫控板V1.0”中，控制芯片為“STM32F103RCT6”，為“低電平復位”，但由于設計失誤，未添加“復位電路”，如下所示：

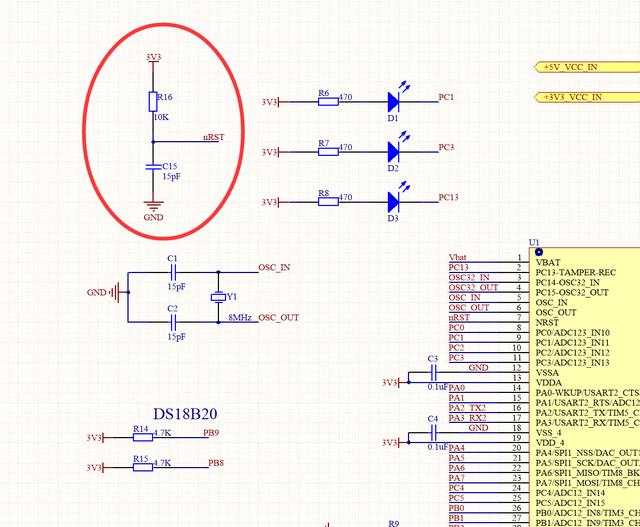

復位電路圖

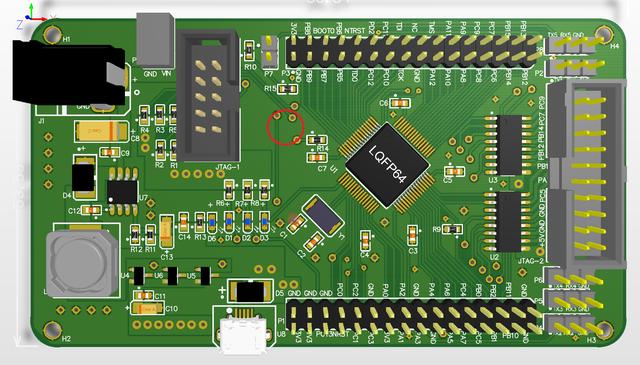

如圖“紅色部分”所示，在“初代溫控板V1.0”中，此部分電路被忽略，導致PCB板上無此“復位電路”，但在焊接后，其實物如下所示：

有“復位電路”如下所示：

通過實測后，得出結果：

i）、在“有復位電路”條件下：“線路板”仍可正常工作；

ii）、在“無復位電路”條件下：所設計的“線路板”仍可正常工作，此例中的“STM32F103RCT6”，為“低電平復位”；若需“復位芯片”，則需使用“斷電復位”實現；

iii）、在“無復位電路”條件下：首先，將“代碼”燒錄至“芯片”中后，執行“連續3次斷電復位”，程序均能“有效復位運行”；之后，再對“線路板”進行“連續3天不間斷工作測試”，其能工作無誤；之后，再焊接“3塊線路板”并進行“同樣測試”后，其結果均一致；此時，可得出結果：對“STM32F103系列單片機”，在省略“復位電路”條件下，其認可正常運行；

注意：此時在“無復位電路”條件下，在“線路板”周圍放置“磁鋼”、“電機”、“舵機”等設備，并逐漸增加“負載數目”，其與“有復位電路”的“線路板”比較，前者出現“程序異常終止”的“概率”高于后者；特別在“電源輸出功率”超過“80%額定功率”時，在“無復位電路”的“線路板”，其對“外部干擾”的“抵抗能力”明顯下降，出現“工作異常”的“概率”較高；

因此，在“設計STM32控制線路板”時，，在“無復位電路”時，其雖能正常工作，但為提高“線路板”性能，建議保留“復位電路”；
