如果你看過《STM32的中文手冊》,你會發現STM32的串口是非常強大的,不僅支持最基本的通用串口同步,異步通訊,還具有LAN總線的功能(局域互聯網),IRDA功能(紅外通訊),SmartCard功能

異步串口通訊協議:
這里介紹的是串口最基本,最常用的方式,全雙工,異步通訊方式.
通過串口的通訊協議,我們知道要配置串口通訊,至少要配置幾個參數:
字長(一次傳送的數據長度);
波特率(每秒傳輸?shù)臄?shù)據位數);
奇偶校驗位;
還有停止位;
當然,在我們的ST庫里面,肯定有一個串口初始化結構體啦,這個結構體肯定有幾個成員是來存儲這些控制參數的!!!!!

*串口線:*
要實現基本的全雙工異步通訊,只要3條線,分別為Rx、Tx、和GND.

串口線主要分兩種,直通線(平行線)和交叉線.
交叉線:
假如PC與板子之間要實現全雙工串口通訊,必然是PC的Tx針腳要連接到板子的Rx針腳,而PC的Rx針腳則要連接至板子的Tx針腳了.由于板子和pc的串口接法是相同的,就要使用交叉線來連接了.

直通線(平行線):
如果有的開發板是 Tx 連接至
DB9的第2針腳,而Rx連接至第3針腳,其實就是與PC接法是相反的,這樣的板子與 PC 通訊就需要使用直通線了.

推薦使用PC接法(交叉線):
假如使用非 PC 接法,由于板子與 PC 的接法相反,通訊就要使用直通線,但兩個板子之間想要進行串口通訊時,由于接法相同,就要使用交叉線.如果使用PC接法,板子與PC之間接法相同,通訊使用交叉線,兩個相同板子之間接法也相同,通訊也是使用交叉線.

串口工作工程:

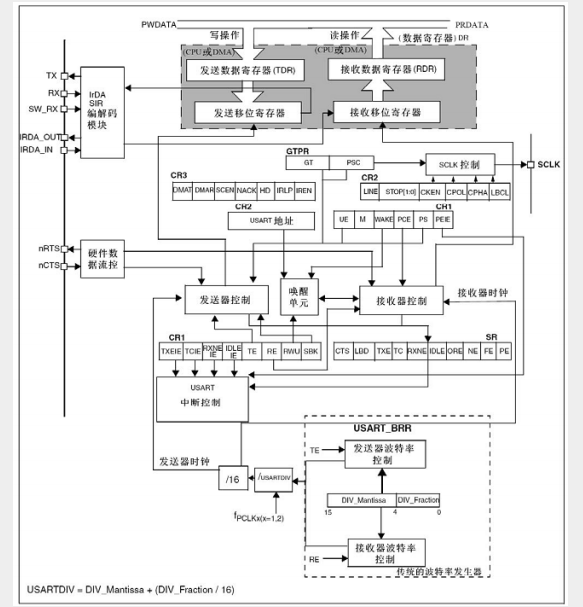

這個架構圖圖看起來好像很復雜,但其實我們做軟件的只要大概了解串口發送過程就行!!!
從下到上,串口外設主要是由三部分組成,分別是波特率控制部分,收發控制部分,數據存儲轉移部分.

波特率控制:
波特率,即每秒傳輸?shù)亩M制位數, 用 b/s (bps)表示,通過對時鐘的控制可以改變波特率.在配置波特率時,我們向波特比率寄存器 USART_BRR 寫入?yún)?shù),修改了串口時鐘的分頻值 USARTDIV. USART_BRR 寄存器包括兩部分,分別是 DIV_Mantissa(USARTDIV 的整數部分)和 DIVFraction(USARTDIV的小數)部分,
最終,計算公式為USARTDIV=DIV_Mantissa+(DIVFraction/16).
USARTDIV 是對串口外設的時鐘源進行分頻的,對于 USART1,由于它是掛載在 APB2 總線上的,所以它的時鐘源為 fPCLK2；而 USART2、 3 掛載在APB1 上,時鐘源則為 fPCLK1,串口的時鐘源經過 USARTDIV 分頻后分別輸出作為發送器時鐘及接收器時鐘,控制發送和接收的時序.

收發控制:
圍繞著發送器和接收器控制部分,有好多個寄存器： CR1、 CR2、 CR3、SR,即 USART 的三個控制寄存器(Control Register)及一個狀態寄存器(StatusRegister).通過向寄存器寫入各種控制參數,來控制發送和接收,如奇偶校驗位,停止位等,還包括對 USART 中斷的控制；串口的狀態在任何時候都可以從狀態寄存器中查詢得到.
(具體的控制和狀態檢查,都是使用庫函數來實現的,所以就不具體分析這些寄存器位啦.)

數據存儲轉移部分:
收發控制器根據我們的寄存器配置,對數據存儲轉移部分的移位寄存器進行控制.
當我們需要發送數據時,內核或 DMA 外設把數據從內存(變量)寫入到發送數據寄存器 TDR 后, 發送控制器將適時地自動把數據從 TDR 加載到發送移位寄存器,然后通過串口線 Tx,把數據一位一位地發送出去,
在數據從 TDR 轉移到移位寄存器時,會產生發送寄存器TDR 已空事件 TXE,當數據從移位寄存器全部發送出去時,會產生數據發送完成事件 TC,這些事件可以在狀態寄存器中查詢到.
(而接收數據則是一個逆過程,數據從串口線 Rx 一位一位地輸入到接收移位寄存器,然后自動地轉移到接收數據寄存器 RDR,最后用內核指令或 DMA讀取到內存(變量)中.)

例程解析:

main函數:
int main(void)
{
/* USART1 config 115200 8-N-1 */
USART1_Config();
printf(USART1, “\r\n This is a USART1 test \r\n”);
printf(USART1, “\r\n(“DATE ” -” TIME “) \r\n”);
while(1)
{}
}
這里main函數首先調用了USART1_Config(),接著就打印了幾條信息.

USART1_Config()函數:
void USART1_Config(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
USART_InitTypeDef USART_InitStructure;

RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIO //注意這里是GPIO復用

A, ENABLE);

//TX腳

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_Init(GPIOA, &GPIO_InitStructure);

//RX腳

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;

GPIO_Init(GPIOA, &GPIO_InitStructure);

//配置UART

USART_InitStructure.USART_BaudRate = 115200;    //設置波特率

USART_InitStructure.USART_WordLength = USART_WordLength_8b; //字節長

USART_InitStructure.USART_StopBits = USART_StopBits_1;      //停止位

USART_InitStructure.USART_Parity = USART_Parity_No ;        //無校驗位

USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlow  //不采用硬件流控制

Control_None;

USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx; //配置串口模式 全雙工

USART_Init(USART1, &USART_InitStructure);

USART_Cmd(USART1, ENABLE);

}

這個函數做了以下的工作:

1. 使能了串口 1 的時鐘.

2. 配置好了 usart1 的 I/O.

3. 配置好了 usart1 的工作模式,具體為波特率為 115200 、 8 個數據位、 1個停止位、無硬件流控制.

(即 115200 8-N-1)

RCC_APB2PeriphClockCmd()

打開了GPIOA和USART1的時鐘

這是因為使用了 GPIOA 的 PA9 和 PA10 的默認復用USART1 的功能,在使用復用功能的時候,要開啟相應的功能時鐘USART1.

GPIO_InitStructure配置

GPIO的初始化

通過《 STM32F103CDE 增強型系列數據手冊》的引腳功能定義中查詢到為什么是PA9和PA10用作串口的Tx和Rx,而不是其它GPIO引腳


選定了這兩個引腳,PA9作為TX,PA10作為RX.
Tx 為發送端, 輸出引腳,而且現在 GPIO 是使用復用功能,所以要把它配置為復用推挽輸出(GPIO_Mode_AF_PP)
Rx 引腳為接收端, 輸入引腳,所以配置為浮空輸入模式 GPIO_Mode_IN_FLOATING.

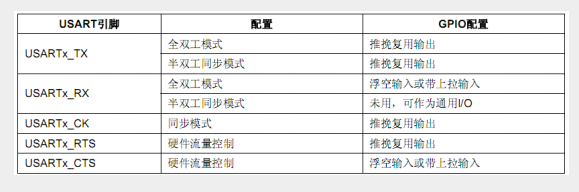

(在使用復用功能的時候如果對GPIO的模式不太確定的話,可以從《STM32參考手冊》的GPIO章節查詢)

USART的初始化:(根據通訊協議)

USART_InitStructure.USART_BaudRate = 115200;

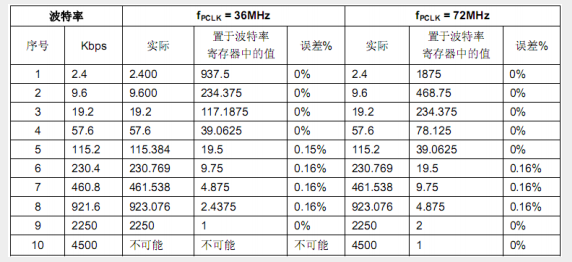

波特率設置,利用庫函數,我們可以直接這樣配置波特率,而不需要自行計算 USARTDIV 的分頻因子.在這里把串口的波特率設置為 115200,也可以設置為 9600 等常用的波特率,在《 STM32 參考手冊》中列舉了一些常用的
波特率設置及其誤差.如果配置成 9600, 那么在和 PC 通訊的時候,也應把 PC 的串口傳輸波特率設置為相同的 9600.通訊協議要求兩個通訊器件之間的波特率、字長、停止位奇偶校驗位都相同.

USART_InitStructure.USART_WordLength = USART_WordLength_8b;
配置串口傳輸?shù)淖娱L,也可以設置為9位.

USART_InitStructure.USART_StopBits = USART_StopBits_1;
配置停止位.把通訊協議中的停止位設置為 1 位.

USART_InitStructure.USART_Parity = USART_Parity_No ;
由于是個例程,所以就不弄校驗位了.

USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlow Control_None;
配置硬件控制流,不采用硬件流
硬件流:
在 STM32 的很多外設都具有硬件流的功能,其功能表現為：當外設硬件處于準備好的狀態時,硬件啟動自動控制,而不需要軟件再進行干預.
*在串口這個外設的硬件流具體表現為：
使用串口的 RTS (Request toSend) 和 CTS(Clear to Send) 針腳,當串口已經準備好接收新數據時,由硬件流自動把 RTS 針拉低(向外表示可接收數據)；在發送數據前,由硬件流自動檢查 CTS 針是否為低(表示是否可以發送數據),再進行發送.
(例程中沒有使用到 CTS 和 RTS,所以不采用硬件流控制.)

USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
配置串口的模式.為了配置雙線全雙工通訊,需要把Rx和Tx模式都開啟.

printf()函數重定向:
在main函數中,配置好USART1后,就往終端打印信息.
要使printf()函數工作的話,我們需要把printf()重新定向到串口中.
重定向：是指用戶可以自己重寫C的庫函數,當連接器檢查到用戶編寫了與C庫函數相同名字的函數時,優先采用用戶編寫的函數,這樣用戶就可以實現對庫的修改了.
(因為printf()在C標準庫函數中實質是一個宏,最終是調用了fputc()這個函數的.)

int fputc(int ch,FILE *f)
{
USART_SendData(USART1,(unsigned char)ch);
while( USART_GetFlagStatus(USART1,USART_FLAF_TC)!=RESET);
return(ch);
}

這里是調用了兩個庫函數USART_SendData()和USART_GetFlagStatus()
(具體可以在keil環境下跟蹤查看函數實現)
重定向時,把fputc()的形參ch作為串口要發送的數據,也就是說,當使用當使用printf(),它調用這個 fputc()函數時,然后使用 ST 庫的串口發送函數 USART_SendData(),把數據轉移到發送數據寄存器 TDR,觸發串口向 PC 發送一個相應的數據.
調用完USART_SendData()后,要使用while( USART_GetFlagStatus(USART1,USART_FLAG_TC)!= SET)語句不停地檢查串口發送是否完成的標志位TC,一直檢測到標志為完成,才進入一下步的操作,避免出錯.
(在這段 while 的循環檢測的延時中,串口外設已經由發送控制器根據我們的配置把數據從移位寄存器一位一位地通過串口線 Tx 發送出去了)

fgetc()用于接收的重定向（scanf（））
int fgetc(FILE *f)
{
/* 等待串口1輸入數據 */
while (USART_GetFlagStatus(USART1, USART_FLAG_RXNE) == RESET);

return (int)USART_ReceiveData(USART1);

}

這里就是在循環檢測狀態,一旦有數據就調用USART_ReceiveData()庫函數

PS：在使用C標準輸出庫函數時,切記要把stdio.h這個頭文件添加進來,如果是在keil環境下,還需要設置中選擇Target選項,勾選Use MicroLIB(微庫)

(這個微庫是keil MDK為嵌入式應用定做的C庫)

PS:關于printf()

受緩沖區大小的影響,有時候在用它打印的時候程序會發生莫名奇妙的錯誤,而實際上就是由于使用printf()這個函數引起的,其優點就是這種情況很少見且支持的格式較多.
