DMA簡介：
在硬件系統中,主要由CPU(內核),外設,內存(SRAM),總線等結構組成,數據就經常要在內存與外設之間傳輸轉移,或者是從外設A轉移到外設B.
DMA(Direct Memory Access)直接存儲器存儲,是一種可以大大減輕CPU工作量的數據存儲方式.
數據轉移的一般方式:
例如當CPU需要處理由ADC外設采集回來的數據時，CPU首先要把數據從ADC外設的寄存器讀取到內存中(變量)，然后進行運算處理.
(但是，因?yàn)樵谵D(zhuǎn)移數據的過程中會占用CPU十分寶貴的資源，所以希望CPU更多地被用在數據運算或響應中斷之中，而數據轉移的工作交由其它部件完成。)
DMA的方式:
DMA可以為CPU分擔了數據轉移的工作。因?yàn)镈MA的存在，CPU被解放出來，它可以在DMA轉移數據的過程中同時進行數據運算，響應中斷，大大提高效率.

DMA的工作:

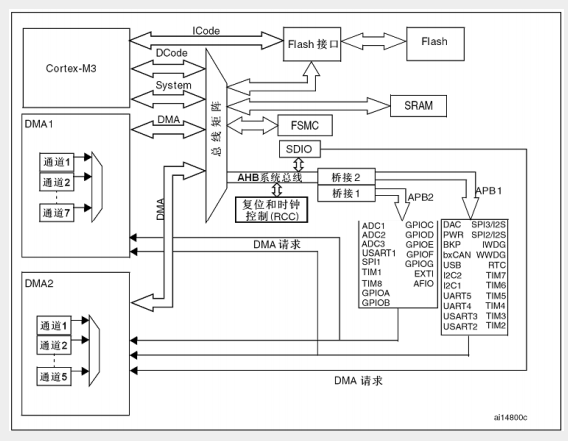

在STM32中文手冊可以找到STM32的系統結構圖，可以很清晰的看到STM32內核，存儲器，外設以及DMA的連接

所有這些硬件結構最終都通過各種各樣的線連接到總線矩陣之中，硬件結構之間的數據轉移都經過總線矩陣的協調，使各個外設都能夠和諧地使用總線來傳輸數據.

例如:
在不使用DMA的情況下,內核通過DCode經過總線矩陣協調,使用AHB把外設ADC采集的數據讀取到內核，然后內核DCode再通過總線矩陣協調，把數據存放到內存SRAM中。
而在使用DMA之后,由DMA控制器的DMA總線與總線矩陣協調，使用AHB把外設ADC的數據經由DMA通道存放到內存SRAM。在這個數據傳輸?shù)倪^程中，不需要內核的全程參與，所以內核可以同時進行數據運算，而且DMA的方式是點到點的數據轉移，而不使用DMA的方式還要以內核來作為中轉站，顯然是DMA的傳輸方式的效率更高。（所以”直接“是很強的東西?。。?/p>

DMA的控制參數:
要使用DMA，需要確定一系列的控制參數:
如外設數據的地址，內存地址，傳輸方向等，在開啟DMA傳輸前還要先發出DMA請求。

DMA實例main函數:
main函數功能：
實際上是利用DMA把數據(數組)從內存轉移到外設(串口)。外設工作的時候，除了轉移數據，實質是不需要內核干預的，而數據轉移的工作現在交給了DMA，所以在串口發送數據的時候，內核同時還可以進行其它操作，比如點亮LED燈（類似一個線程動作）。

頭文件忽略………..
extern uint8_t SendBuff[SENDBUFF_SIZE];
uint16_t i;

int main(void)
{
/USART1_Config 115200 8-N-1/
USART1_Config();
DMA_Config();
LED_GPIO_Config();

r(i=0;i

{

SendBuff[i] = 0xff;

}

/*串口向DMA發出請求 */

USART_DMACmd(USART1, USART_DMAReq_Tx, ENABLE);//在DMA傳送未完成時，CPU會繼續執行main函數中的代碼

LED1(ON);//先點亮LED,而同時DMA在向串口運送數據,當DMA發送完成時,在中斷函數關閉LED

while(1);

}

main函數里面配置好了串口1,DMA,以及LED外設,使能DMA的發送請求.其中串口配置以及LEDGPIO的配置這里就不講解了,前面的博客都有說,配置的內容都一樣.

DMA的配置:

void DMA_Config(void)

{

DMA_InitTypeDef DMA_InitStructure;

RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);//開啟 DMA 時鐘

NVIC_Config(); //配置 DMA 中斷

/*設置 DMA 源：內存地址&串口數據寄存器地址*/

DMA_InitStructure.DMA_PeripheralBaseAddr = USART1_DR_Base;

/*內存地址(要傳輸?shù)淖兞康闹羔?*/

DMA_InitStructure.DMA_MemoryBaseAddr = (u32)SendBuff;

/*方向：從內存到外設*/

DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralDST;

/*傳輸大小 DMA_BufferSize=SENDBUFF_SIZE*/

DMA_InitStructure.DMA_BufferSize = SENDBUFF_SIZE;

/*外設地址不增*/

DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;

/*內存地址自增*/

DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;

/*外設數據單位*/

DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte;

/*內存數據單位 8bit*/

DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte;

/*DMA 模式：一次傳輸，循環*/

DMA_InitStructure.DMA_Mode = DMA_Mode_Normal;

/*優先級：中*/

DMA_InitStructure.DMA_Priority = DMA_Priority_Medium;

/*禁止內存到內存的傳輸 */

DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;

/*配置 DMA1 的 4 通道*/

DMA_Init(DMA1_Channel4, &DMA_InitStructure);

DMA_Cmd (DMA1_Channel4,ENABLE); //使能

DMA_ITConfig(DMA1_Channel4,DMA_IT_TC,ENABLE); //配置 DMA 發送完之后產生中斷

}

DMA_InitStructure.DMA_PeripheralBaseAddr = USART1_DR_Base;
保存外設數據寄存器的基地址,這個地址作為傳輸?shù)脑椿蚰繕?biāo)(DMA具有地址自增的功能,地址自增可以方便地讀取連續的單元)
這里面用的USART1_DR_Base宏實際是#define USART1_DR_Base 0x40013804,從《 STM32 參考手冊》可知，串口外設會自動地把數據寄存器中的數據，送入它的移位寄存器，然后由硬件按照串口協議把該數據發送出去。
在這個實例中,把數據寄存器的地址作為外設的地址,那么由DMA通道轉移過來的內存數據就會被保護到這個寄存器中,然后串口就會自動進行發送了.

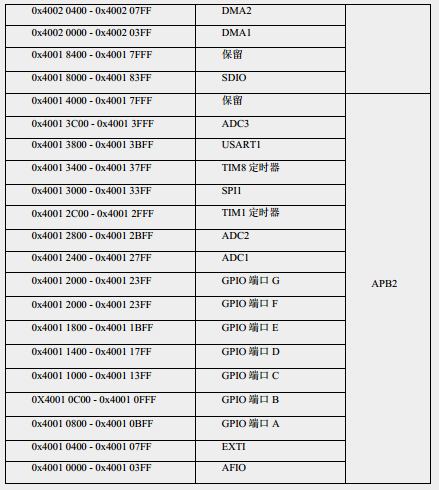

ps:外設數據寄存器的地址可以在《STM32參考手冊》中找到一個存儲器映射表(部分)（圖截的不是很好看?。。。?nbsp;


可以看到，USART1(串口1)的外設基地址為0x40013800,同時我們在查找《STM32數據手冊》手冊可以找到USART的數據寄存器，了解到偏移量是0x04，那么USART1的外設基地址加上數據寄存器的地址偏移就是在DMA傳輸中需要的目標地址了。
0x4001 3804 = 0x4001 3800 + 0x04；

DMA_InitStructure.DMA_MemoryBaseAddr = (u32)SendBuff;
保存了內存的基地址,這個地址也可以作為傳輸源或目標.在使用時通常會給這個成員賦值為某個數組的基地址，然后利用DMA的地址自增功能把數組一個個地填滿.
(在C語言中數組名就是該數組的基地址，而數組(變量)是被保存到內存(SRAM)上的，所以我們實質上給.DMA_MemoryBaseAddr 這個結構體成員賦予了一個內存地址。)

DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralDST;
DMA數據傳輸方向，可以選擇是外設到內存還是內存到外設。DMA_DIR_PeripheralDST是內存到外設

DMA_InitStructure.DMA_BufferSize = SENDBUFF_SIZE;
DMA要傳輸?shù)臄?shù)據總大小, DMA_BufferSize=SENDBUFF_SIZE=5000,這里要傳輸5000個數據

DMA_InitStructure.DMA_PeripheralInc=DMA_PeripheralInc_Disable;
外設地址不增,因?yàn)橛玫氖峭庠O(shè)地址是固定的.

DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;
內存地址自增,數組自增把數據一個個都傳到數據寄存器.

DMA_InitStructure.DMA_PeripheralDataSize =DMA_PeripheralDataSize_Byte;
外設傳輸數據單元大小,可以為字節,半字節,字.

DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte;
內存?zhèn)鬏敂?shù)據單元大小,可以為字節,半字節,字,這里是8bit.

DMA_InitStructure.DMA_Mode = DMA_Mode_Normal;
DMA的模式,可以為循環模式或者正常模式,在循環模式下傳輸完一輪數據之后再重新傳輸,適合ADC不斷采集數據等場合,這里是正常模式,也就是一次.

DMA_InitStructure.DMA_Priority = DMA_Priority_Medium;
配置DMA通道的優先級,總線矩陣根據DMA通道的優先級進行總線協調分配,這里配置為DMA_Priority_Medium(中等優先級).
(在使用1個DMA通道時,配置任何優先級都沒有區別)

DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;
使能內存到內存的DMA傳輸。DMA傳輸可以在外設與內存，外設與外設，還可以在內存與內存之間進行傳輸。
這里用的是內存到外設 ,使用DMA_M2M_Disable(禁止內存到內存的傳輸).

DMA_Init(DMA1_Channel4, &DMA_InitStructure);
DMA_Cmd (DMA1_Channel4,ENABLE);

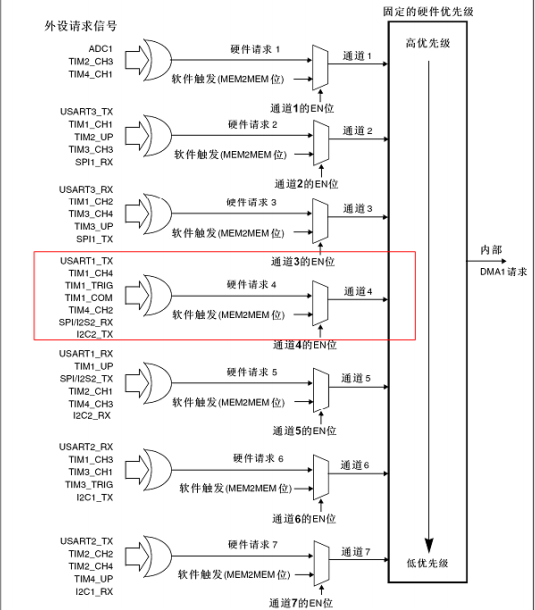

填充好結構體后,就使能DMA了,這里用到DMA1_Channel4(DMA1的通道4),這個通道不是隨便選擇的,是根據DMA的請求映射來選擇的,在《STM32參考手冊》可以找到。
(DMA請求是指外設在需要使用DMA前需要向DMA控制器發送請求信息，DMA在接收到請求后才會根據DMA配置進行數據轉移。)

PS：
從圖中可以看到即使同樣是外設串口1，串口1的發送數據 DMA 請求和串口1的接收數據DMA請求通道都是不一樣的，分別為DMA1通道4和DMA1的通道5。

DMA_ITConfig(DMA1_Channel4,DMA_IT_TC,ENABLE);
把DMA配置成DMA_IT_TC(DMA發送完成標志)中斷.DMA_ITConfig是用于外設中斷的函數.

DMA的中斷：
中斷配置:
在DMA_Config()中調用了NVIC_Config()進行DMA中斷配置
static void NVIC_Config(void)
{
NVIC_InitTypeDef NVIC_InitStructure;

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1); //配置DMA通道的優先級組1

NVIC_InitStructure.NVIC_IRQChannel = DMA1_Channel4_IRQn;//中斷通道

NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;

NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;

NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;

NVIC_Init(&NVIC_InitStructure);

}

這里的是調用了NVIC_PriorityGroupConfig()DMA的中斷優先級為組1,中斷通道配置為DMA1_Channel4_IRQn.

中斷服務函數:

void DMA1_Channel4_IRQHandler(void)

{

if(DMA_GetFlagStatus(DMA1_FLAG_TC4)==SET)//判斷是否為 DMA 發送完成中斷

{

LED1(OFF);//LED 關閉

DMA_ClearFlag(DMA1_FLAG_TC4); //清除DMA中斷標志位

}

}

這個中斷服務函數名在啟動文件startup_stm32f10x_hd.s中找到(以前說過,這里再說一次),這里就是檢查中斷標志位,關閉LED燈,清除中斷標志位

在main函數里USART_DMACmd(USART1, USART_DMAReq_Tx, ENABLE);

使能或者關閉串口的DMA接口,這里配置的是串口1的USART_DMAReq_Tx(串口發送請求),也可以是USART_DMAReq_Rx(串口接收請求).

調用這個庫函數允許串口外設向 DMA 發出請求，請求DMA傳輸數據。調用了這個函數之后，DMA開始響應串口的請求，根據DMA配置，把數組中的數據一個個地轉移到串口數據寄存器，并由串口向外發送這些數據。在調用了USART_DMACmd()函數之后，接下來在main函數就把LED點亮了.

PS:

實際上，在DMA還沒傳輸完成數據的時候，因?yàn)閮?nèi)核并不參與DMA數據傳輸?shù)娜^程，所以內核在這個時候執行了點亮LED1的代碼。而當DMA傳輸完成時，進入了中斷，再把LED1關閉.
