1、2440地址空間

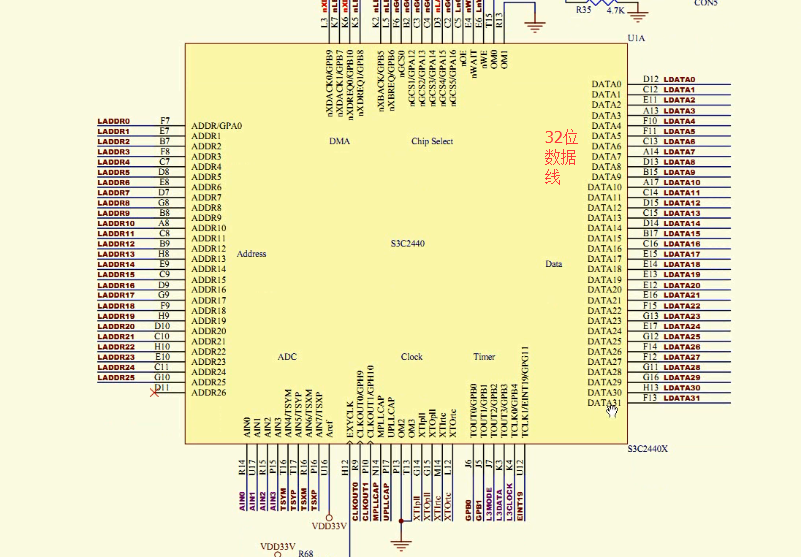

先去找PCB原理圖，看CPU引出的內存地址線和數據線的寬度。

說明內存的其實地址是0x30000000為起始地址。

初始化內存其實是去初始化存儲器控制器，只有初始化好這個存儲器控制器之后才能訪問相應的芯片。

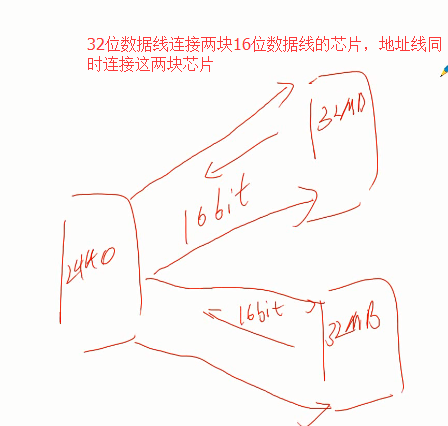

2、內存芯片的硬件連接

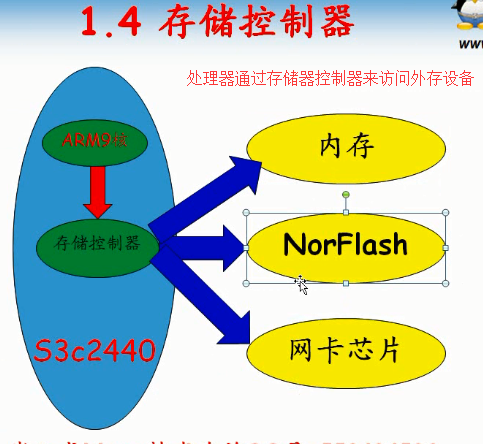

3、存儲控制器

打開芯片手冊，找到存儲器控制器章節，

該寄存器分成了8個組，用于設置總線寬度和等待狀態的寄存器，有8個組可控制8個BANK。

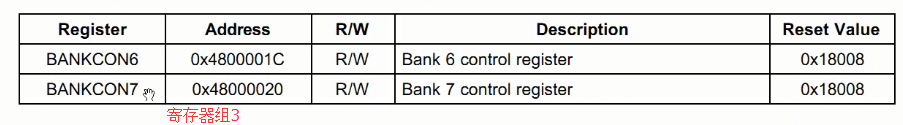

因?yàn)锽ANK7和BANK6用于接SDRAM的，因?yàn)樵韴D沒有使用UB/LB，所以ST7位選擇為0，WS7等待狀態設置為0，DW7用于設置總線寬度，選擇10為32位。BANK6的值與BANK的設置一樣。

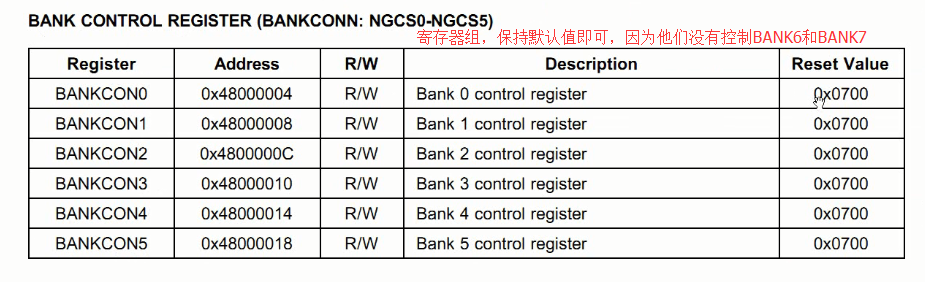

其他BANK不用保持默認值即可。

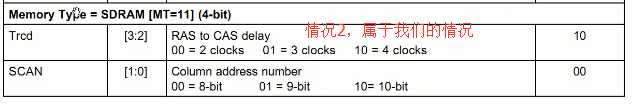

用于控制內存的寄存器，MT位用于控制內存使用的什么類型，我們用的SDRAM，值位11，

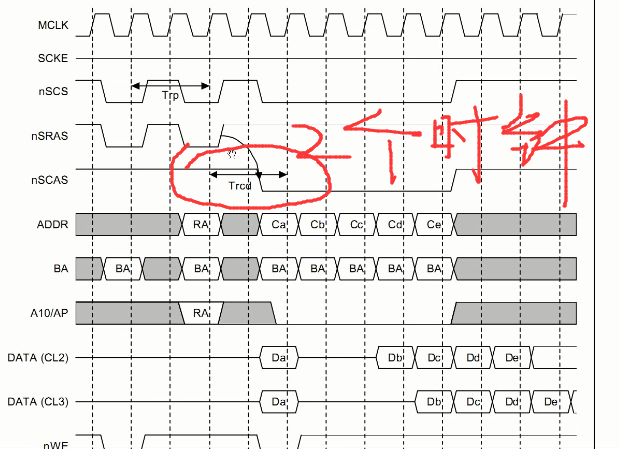

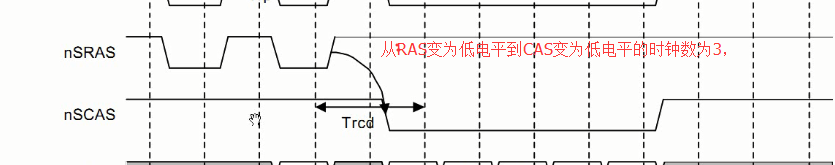

Trcd表示行列型號之間轉換的延時，到底延時是多少，可以看上面的時序圖

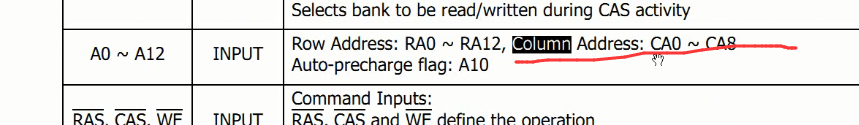

到具體使用的SDRAM里面去查看列地址數量，打開該芯片手冊搜索column

為9位所以SCAN應該為01，

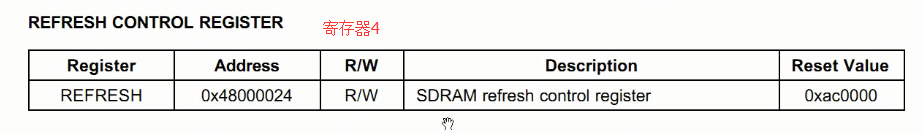

刷新寄存器

TREFMD刷新模式選擇：選擇自動刷新所以取值0，

Trp：準備充電的時間，從時序可以看出

2個時鐘選擇00；

Tsrc:行刷新時間，一般是7個時鐘，選擇11，

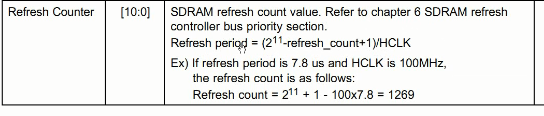

Refresh Counter：隔多長時間進行刷新一次，用這里來設置，

BURST_EN突發模式，使用起來，是指訪問內存時一次性可以使用批量的數據；

SCKE_EN是否使能節點模式，使能起來

SCLK_EN選擇推薦模式選擇1；

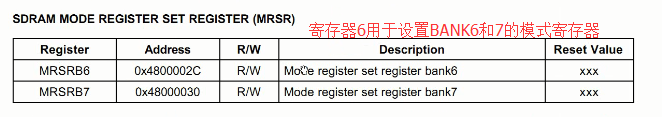

BK76MAP：用于控制設置BANK6和7的大小的。應該選擇001為64M

他們的取值是一樣的。

CAL域：

選擇011，

到這里內存控制器里面所有值已經列出來了。

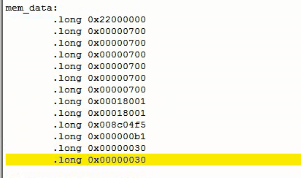

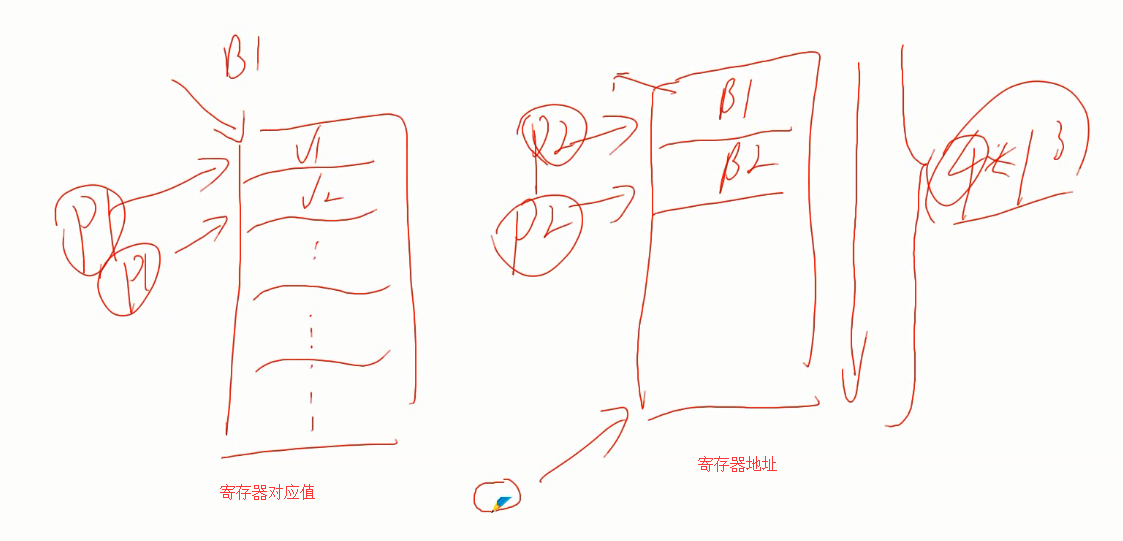

手把手寫代碼：

對存儲器控制器初始化之后，便可以使用我們的內存了。
