“RISC-V開源可擴展的特性促進了各種運算領域的創新，然而開發擴展指令集卻有很高的技術門坎，開發周期冗長?！?025年7月18日，在“第五屆RISC-V中國峰會”EDA分論壇上，晶心科技軟件工程師顏敬哲如是說。

針對這個痛點，晶心科技已推出指令集設計工具（ACE framework and COPILOT，下文簡稱“ACE”）加速客制化指令開發。為了強化這套解決方案，現在更進一步推出周期精準的仿真器（AndesCycle），使軟件開發者能用C/C++語言擴充RISC-V指令，同時做到行為與時序的模擬。

ACE架構：簡化定制指令

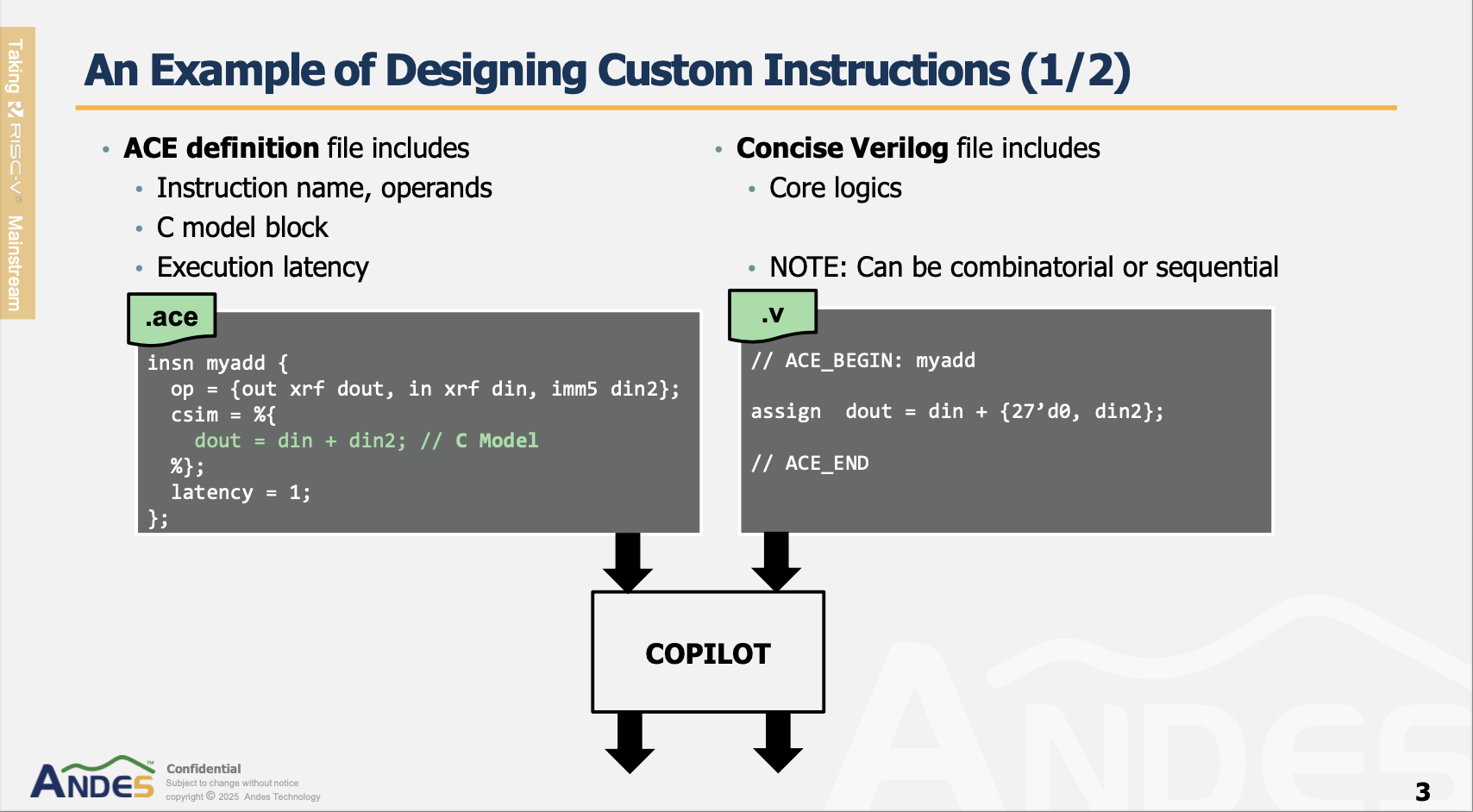

ACE框架可以幫助開發者高效、便捷地創建運行在CPU上的定制指令。其設計流程非常簡潔：開發者只需提供兩個設計文件，甚至在某些情況下，只需要一個C模型文件。這些文件隨后會通過COPILOT代碼生成器進行處理。COPILOT的獨特之處在于它不僅能生成供軟件開發者使用的庫文件（如Libacedbg），還能生成硬件的RTL代碼，這部分硬件負責執行開發者定義的定制指令。這種方法極大地簡化了定制指令的集成和重新編譯過程。

ACE的關鍵特性包括：一是支持自定義標量（ACE-Scalar）和向量（ACE-RVV）指令；二是提供一個直接的設計流程，在ACE定義文件中描述指令行為，在簡潔的Verilog文件中實現硬件邏輯；三是自定義優化指令開發工具（COPILOT），為編譯器、調試器和指令集模擬器（ISS）生成擴展源代碼，為ACE引擎RTL集成生成Verilog代碼。

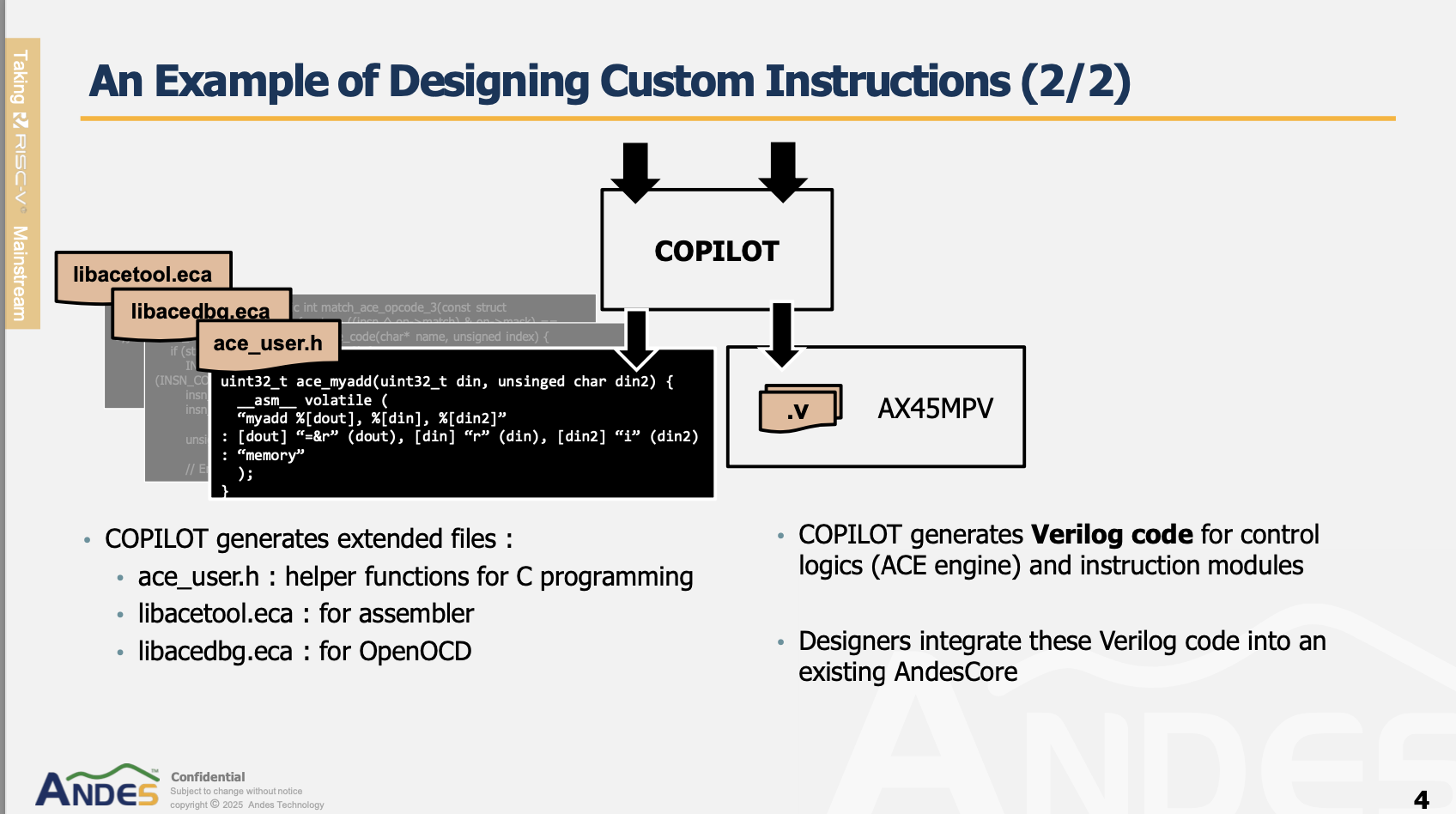

舉例來說，COPILOT自動生成的輸出分為兩部分：軟件部分，供軟件開發者使用，包括Libacedbg；硬件部分，Verilog代碼，用于生成新的CPU設計。

AndesCycle仿真器：精確的性能分析

為了驗證定制指令的性能，Andes推出了AndesCycle周期精準仿真器。這款仿真器能夠幫助開發者快速評估定制指令是否達到預期性能，并能將其轉化為可執行模型進行分析。

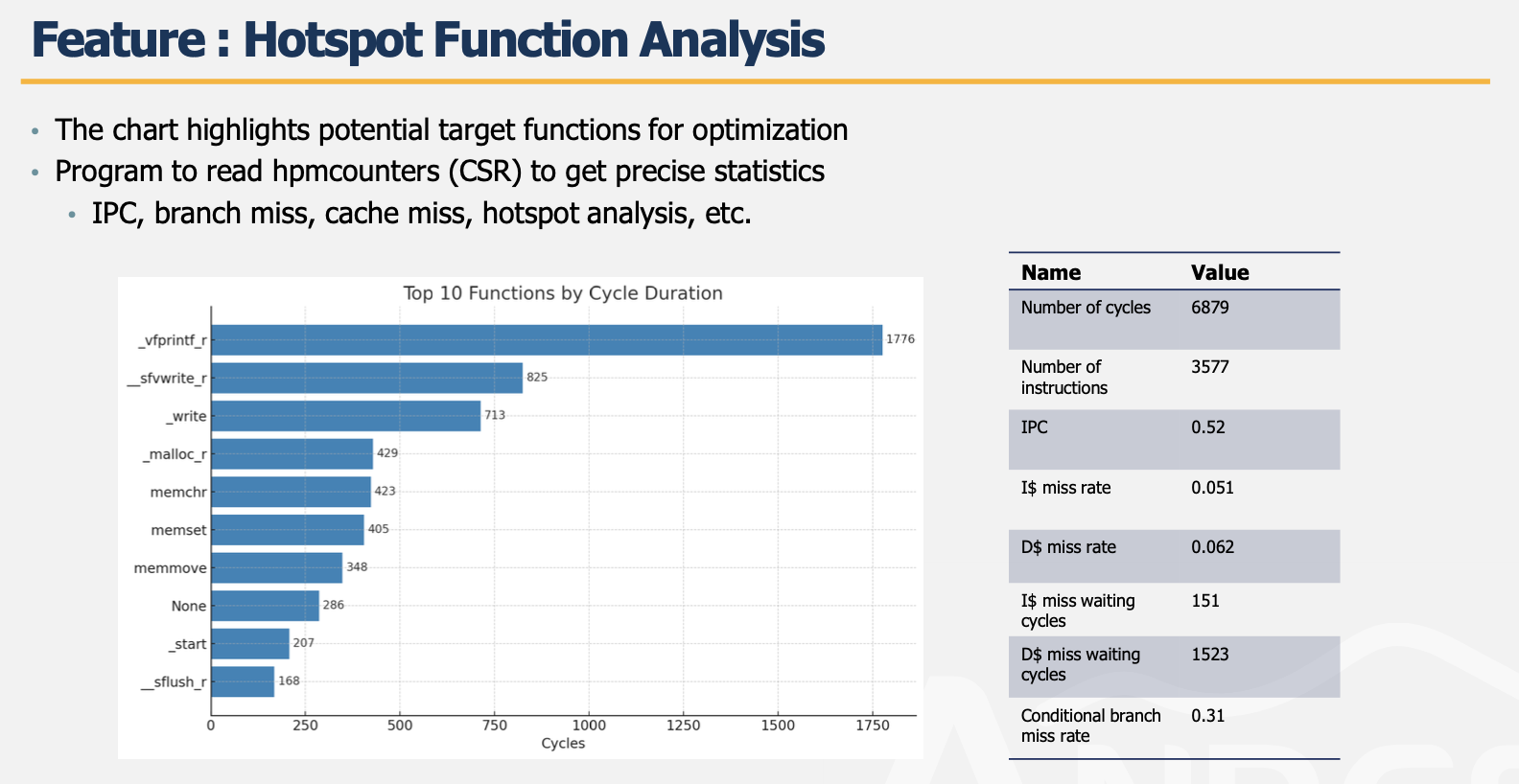

AndesCycle有兩大特點。第一，性能分析結果生成：仿真結束后，AndesCycle會生成一系列性能分析結果。例如，熱點函數分析可以展示各個函數所占用的CPU周期，從而指導開發者決定是否需要通過定制指令來優化特定函數。此外，它還能輸出更詳細的指令層級分析。

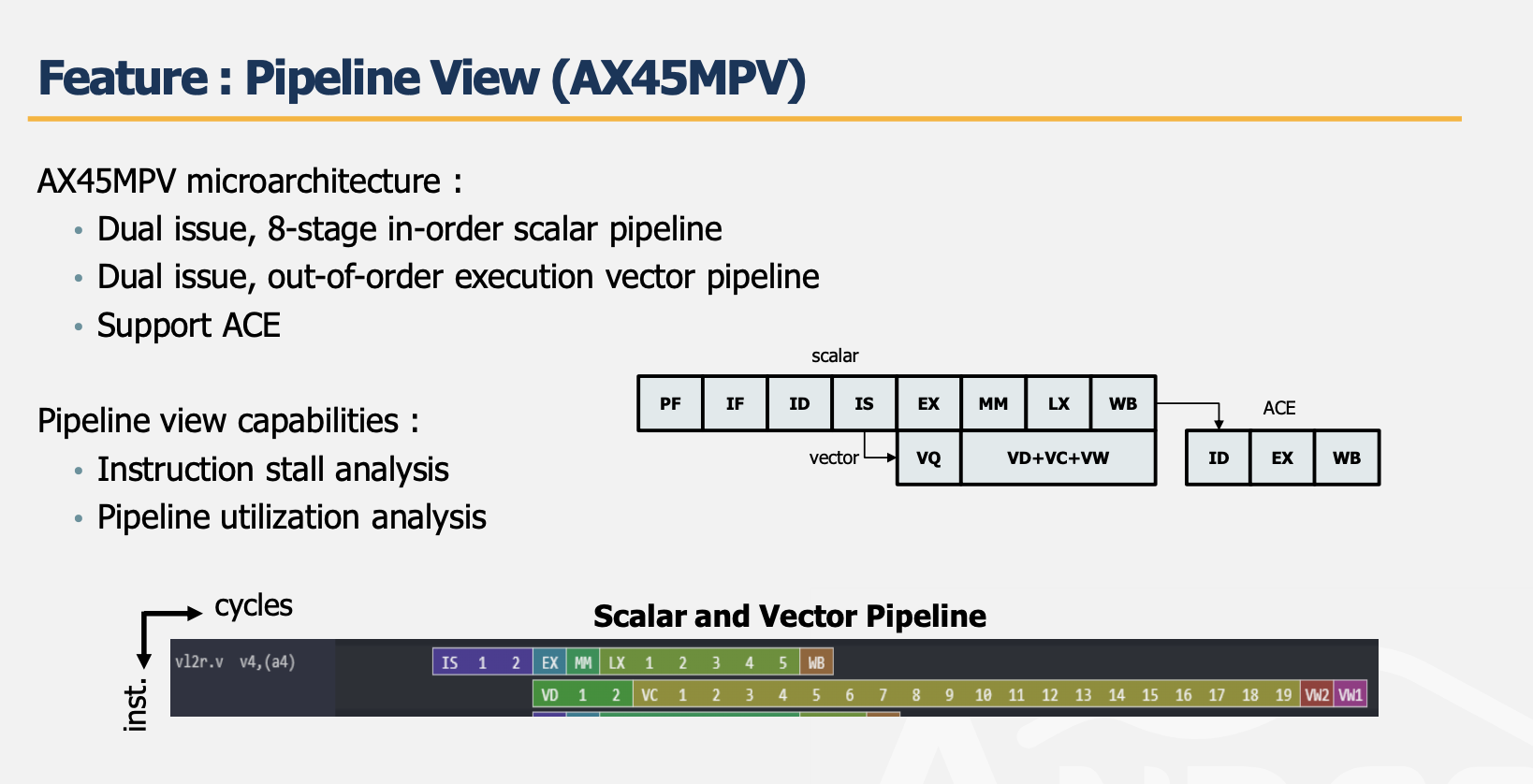

第二，流水線可視化：AndesCycle能夠?yàn)槊織l指令在執行過程中繪制出流水線圖。這得益于其對CPU微架構的深入掌握以及仿真過程中記錄的Trace信息。以AX45MPV為例，即使是亂序執行的向量流水線和自動生成的ACE硬件，AndesCycle也能清晰地展示指令的流水線執行情況，幫助開發者進行精細調整。

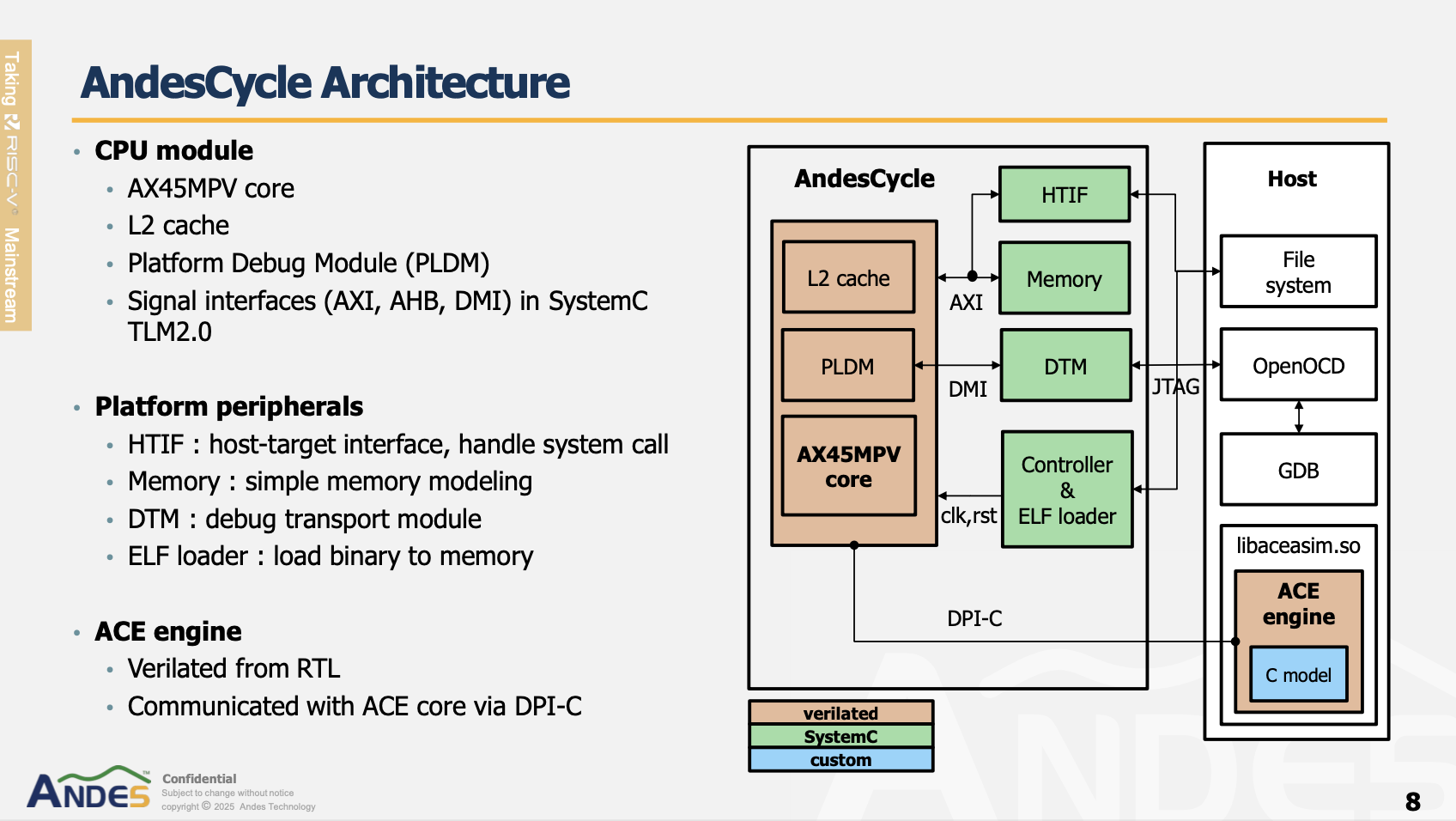

AndesCycle仿真器的架構包含三個主要部分：

• 核心仿真模塊：這部分模擬了CPU核心（例如AX45MPV core）、L2 Cache和PLDM等。

• 周邊接口和內存建模：包括HTIF（負責轉發數據到主機）、Memory建模、DTM（通過Open OCD）和Controller ELF Loader（加載程序）。

• 自定義指令硬件執行模塊：這部分不是直接集成在AndesCycle硬件內部，而是作為動態庫通過標準的DPI-C接口進行調用。這種設計的好處在于，開發者可以快速迭代并評估定制指令，而無需每次都重新編譯整個仿真器。

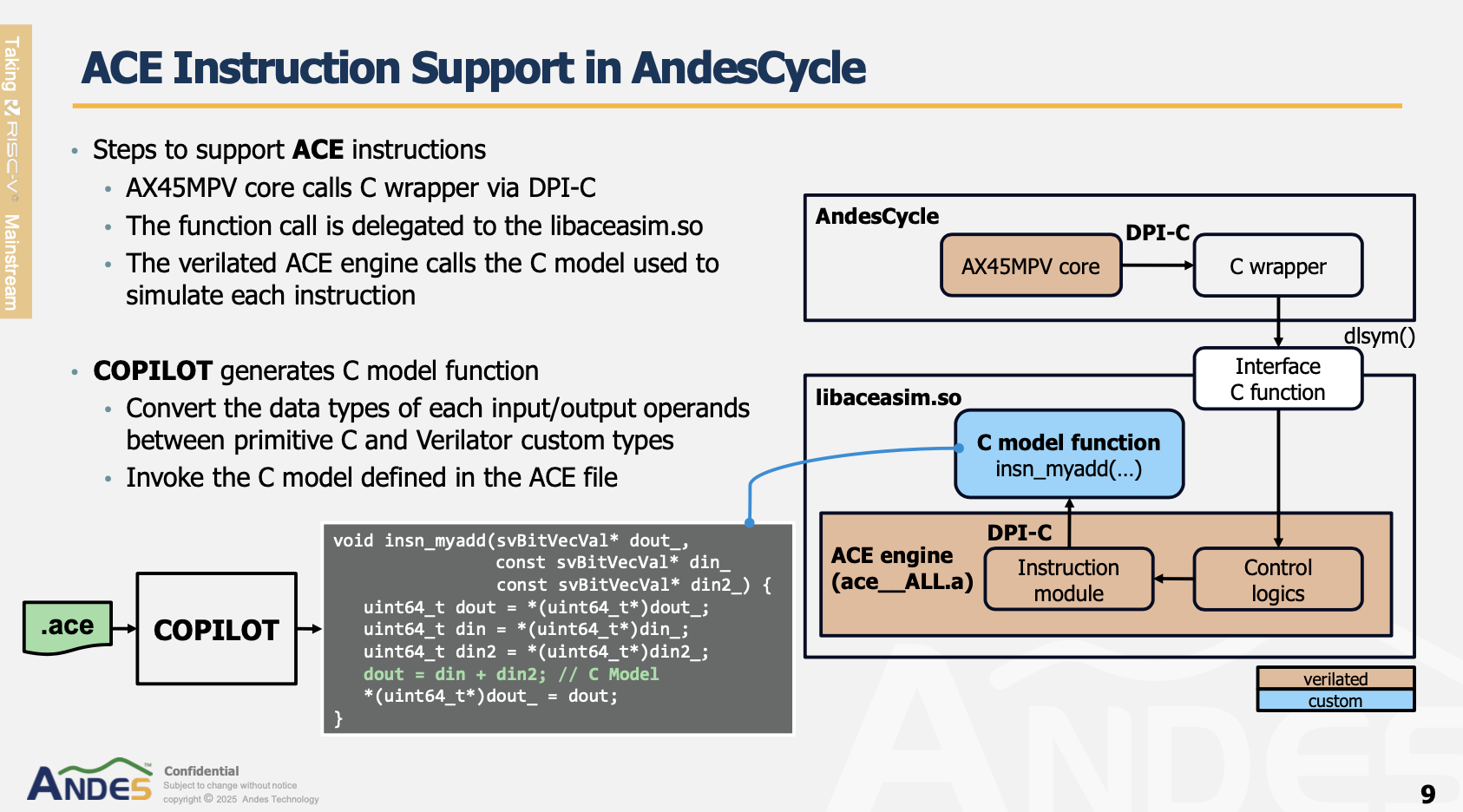

當CPU核心運行到與定制指令（insn指令）相關的解碼和執行邏輯時，仿真器會通過DPI-C調用C Wrapper Function，進而打開一個動態函數庫并調用其中的insn engine。

這個引擎包含兩部分：控制邏輯（解碼部分，RTL代碼直接轉換為C++模型）和指令模塊（實際執行邏輯）。指令模塊通過第二次DPI-C調用一個C模型函數，這個C模型函數是由COPILOT自動生成的，它負責將Verilated tap轉換為C tap，然后調用insn文件中定義的C模型，并將執行結果轉換回Verilated tap，從而完成一條定制指令的仿真。

對于開發者而言，這大大簡化了工作，他們通常只需要提供最基本的C模型，無需編寫Verilog代碼即可進行性能評估。COPILOT會自動處理動態函數庫的生成和編譯。

兩個應用案例

顏敬哲通過兩個具體案例展示了ACE框架和AndesCycle的實用性。

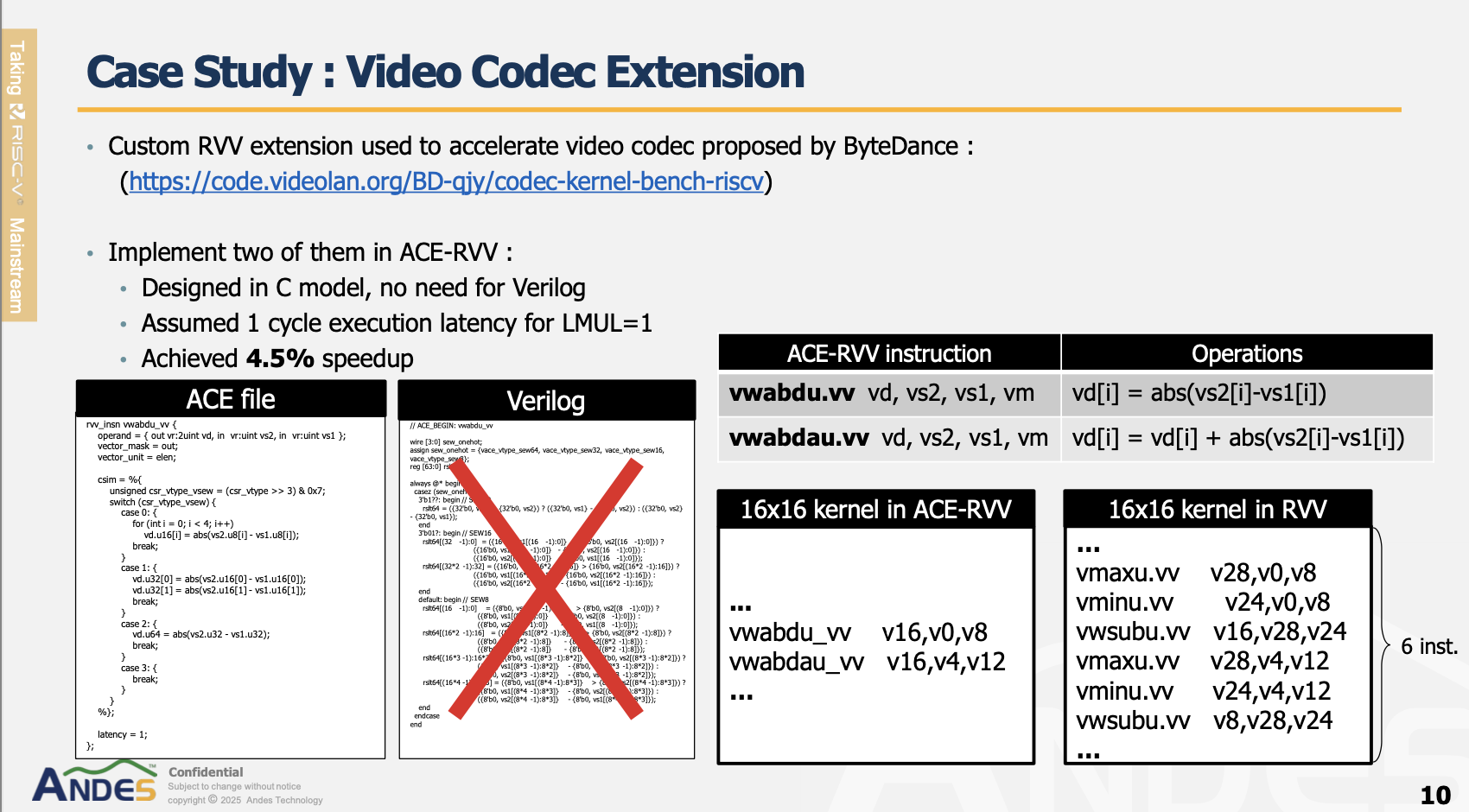

第一是視頻編解碼擴展指令集，該案例由ByteDance提出，旨在通過引入向量指令加速視頻編解碼計算。僅需使用C模型來描述指令行為，無需提供Verilog，且仿真過程中假定為單周期執行。

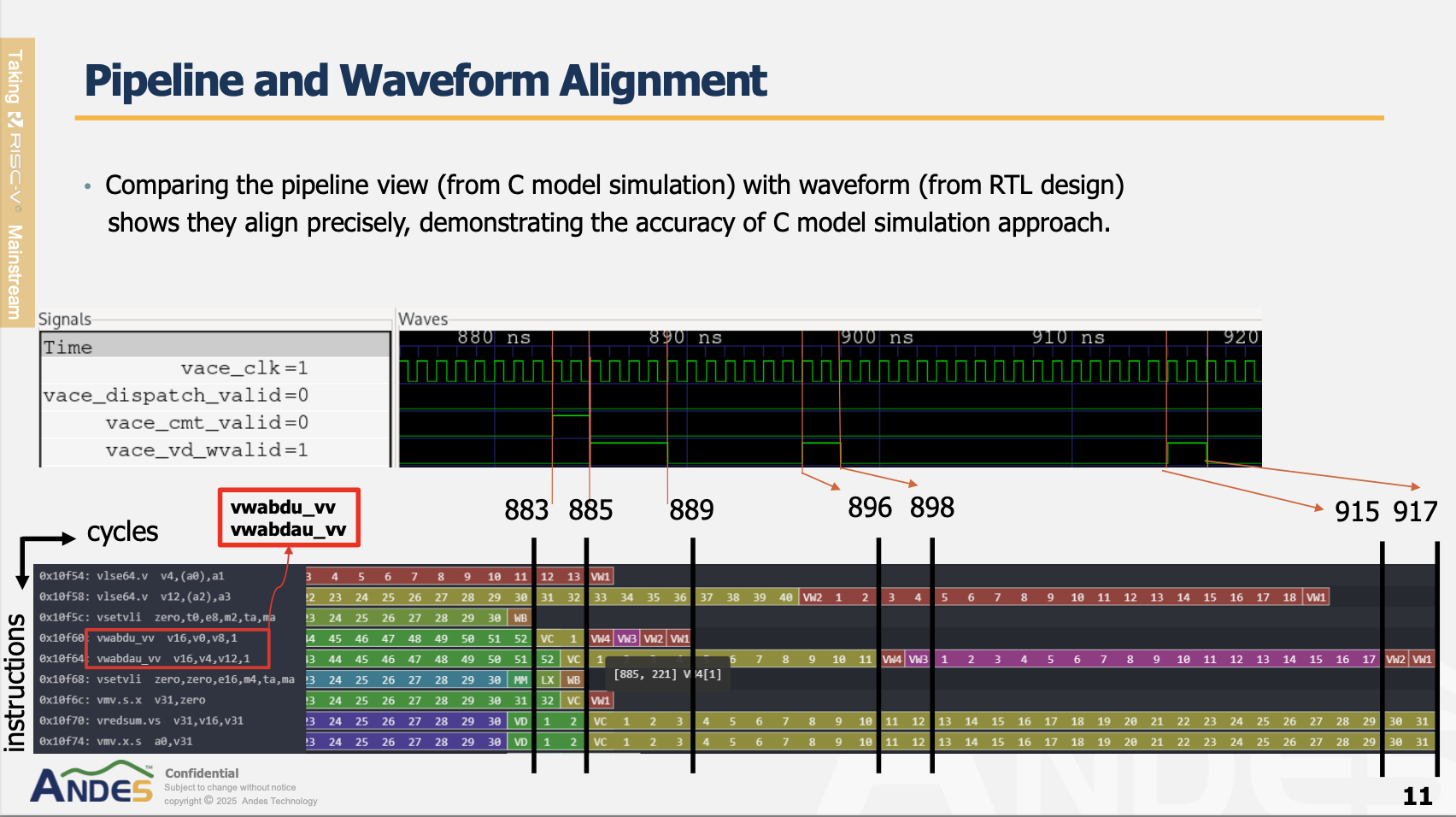

通過將C模型建模與流水線周期精確性相結合，并與純RTL設計的波形圖進行對照，驗證了該方法的周期準確性，且無需提供Verilog。

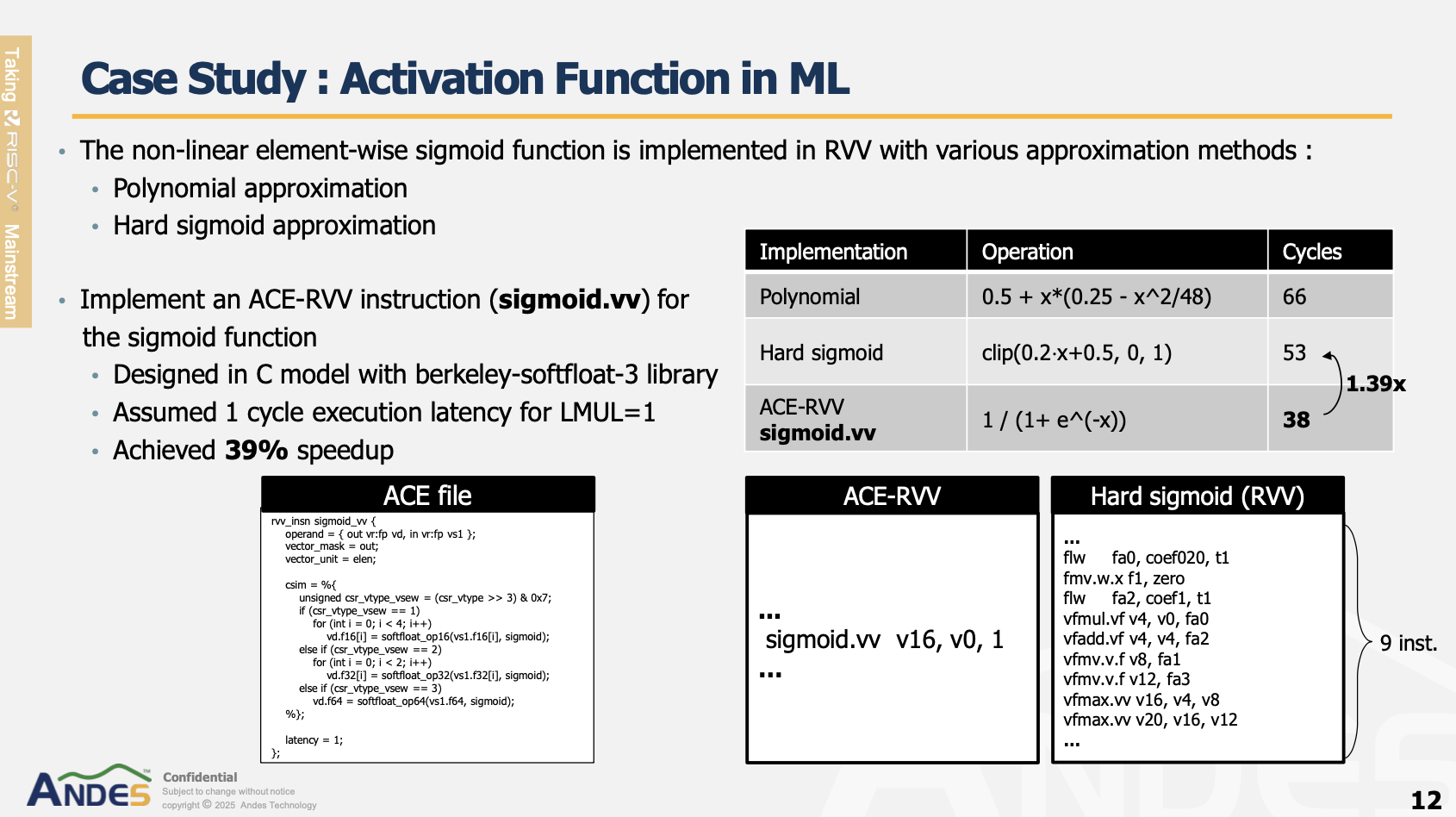

第二是深度學習非線性激活函數Sigmoid，該案例關注深度學習中常用的非線性激活函數Sigmoid的加速。該案例設計了一條名為sigmoid.vv的ACE-RVV指令，通過編寫C模型來描述其行為。由于涉及到浮點數計算，甚至包括FP16，該方法可以引入現有庫來加速指令性能評估。

仿真過程中，假定為單周期執行，最終實現了39%的加速。一條自定義的sigmoid.vv指令能夠取代標準RISC-V中所需的9條指令。

總結

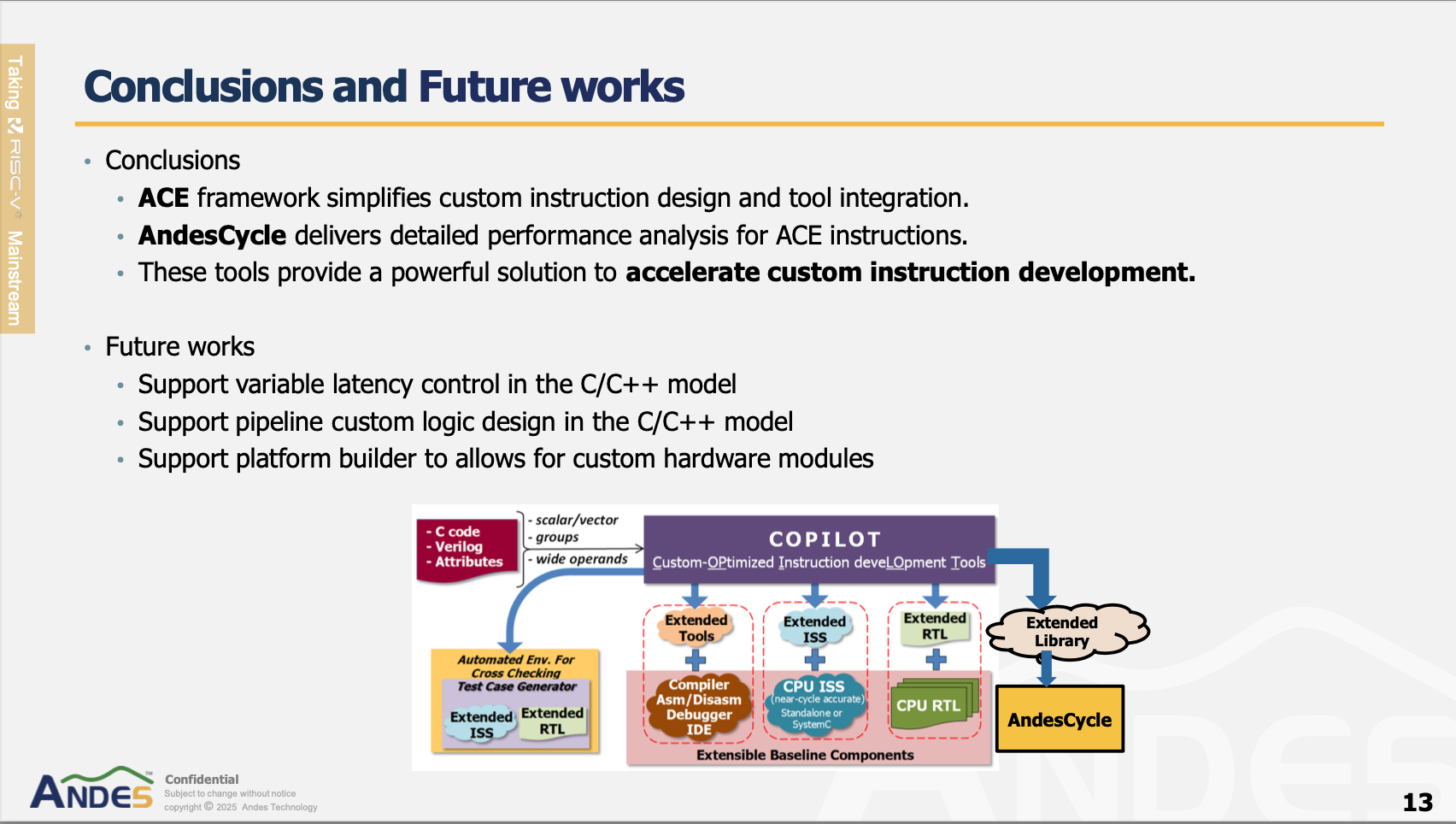

ACE軟件框架和AndesCycle仿真器的結合提供了一個強大的解決方案，能夠顯著加速RISC-V定制指令的開發。ACE通過簡單的文件描述（甚至只需C模型）自動生成代碼，而AndesCycle則提供了快速且周期精準的指令性能評估。

未來，該方案有望進一步擴展，支持C模型實現可變周期指令（例如與數據相關的存儲器操作）的建模。此外，還希望通過DPI-C動態函數庫的方式，支持客戶自定義System建模。

晶心科技于2005年成立，是RISC-V國際協會的創始首席會員，也是第一家推出商用RISC-V向量處理器的主流CPU供貨商，提供可配置性高的32/64位高效能CPU核，包含DSP、FPU、Vector、超純量、亂序執行、多核心及車用系列，可應用于各式SoC與應用場景。公司提供功能齊全的整合開發環境和全面的軟/硬件解決方案，可幫助客戶在短時間內創新其SoC設計。截至2024年底，Andes-Embedded? SoC累計出貨量已超過160億顆。
