2025年7月17日，在“第五屆RISC-V中國峰會”EDA分論壇上，西門子EDA客戶技術經理李一凡介紹了Tessent UltraSight-V——一個端到端的解決方案，為基于RISC-V 的系統提供高效的調試和追蹤功能。

SoC調試的必要性與挑戰

隨著SoC技術的快速發展，其設計和軟件的復雜性顯著增加。這種復雜性導致了調試和軟件優化所需投入的人力與時間成本急劇上升，使得當前的調試過程變得異常昂貴。因此，提升調試的生產力成為了一個至關重要的問題。這一需求尤其適用于多核、異構的RISC-V SoC設計。

軟件開發變得越來越困難，這不僅僅體現在代碼行數的增加，更在于硬件上運行軟件時的復雜交互?，F(xiàn)代系統行為的高度復雜性使得調試變得極其困難，例如 “Heisenbugs”（一種因觀測行為而改變自身行為的缺陷）和異常（Anomaly）難以發現，更不用說重現它們。

此外，“Silent data corruption”（靜默數據損壞）造成的危害也很大。為了解決這些問題，業界需要一套完整的 片上可見性方案，以便了解整個系統的復雜行為，并通過高效的方式進行觀測、調試、迭代和最終的擴展。

自建解決方案的挑戰

然而，RISC-V SoC架構師在自行構建高性價比解決方案時往往面臨兩個主要挑戰：一是構建靈活且模塊化的架構，以滿足嚴格的功耗、性能和面積（PPA）及驗證要求；二是開發易于使用的軟件工具，以便在芯片流片后迅速開展高效調試。

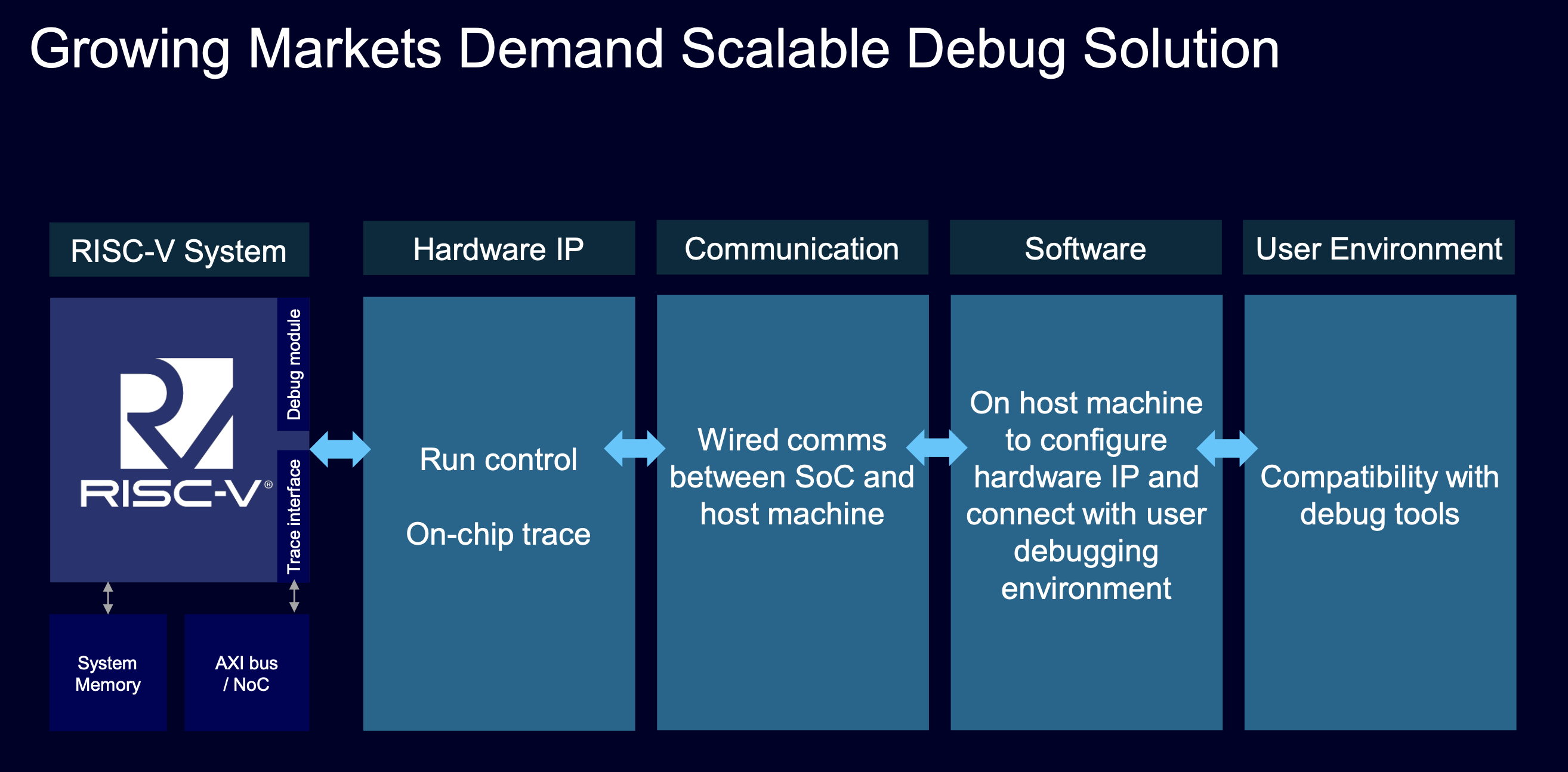

李一凡表示，構建一個模塊化的RISC-V SoC調試子系統 需要在硬件和軟件層面進行周密考慮。在硬件方面，核心要素是一個運行控制模塊，它能夠暫停和恢復處理器，從而了解處理器的工作狀態。同時，在處理器正常工作時，還需要能夠?qū)ο到y(tǒng)進行追蹤并抓取數據。

接下來，需要建立一條數據通路，將SoC連接到片外的主機進行數據抓取。主機則需要提供相應的接口和軟件，用于配置調試IP并分析抓取的數據。

最后，對于用戶而言，一個友好且能夠兼容第三方IP的工作環境至關重要。

許多公司在考慮是否自行開發這些調試系統時，往往會面臨巨大的成本和時間投入，尤其是在驗證新開發的IP方面。研究表明，在ASIC項目中，一半的時間都花費在驗證上。那些收斂時間短的項目通常復用了之前經過充分驗證的IP，而那些在驗證上耗時較長的項目，則往往是因?yàn)橐肓颂嗍状问褂玫男翴P。這正是強調由專業工具提供專業服務顯得尤為重要的原因。

Ultra Sight-V解決方案

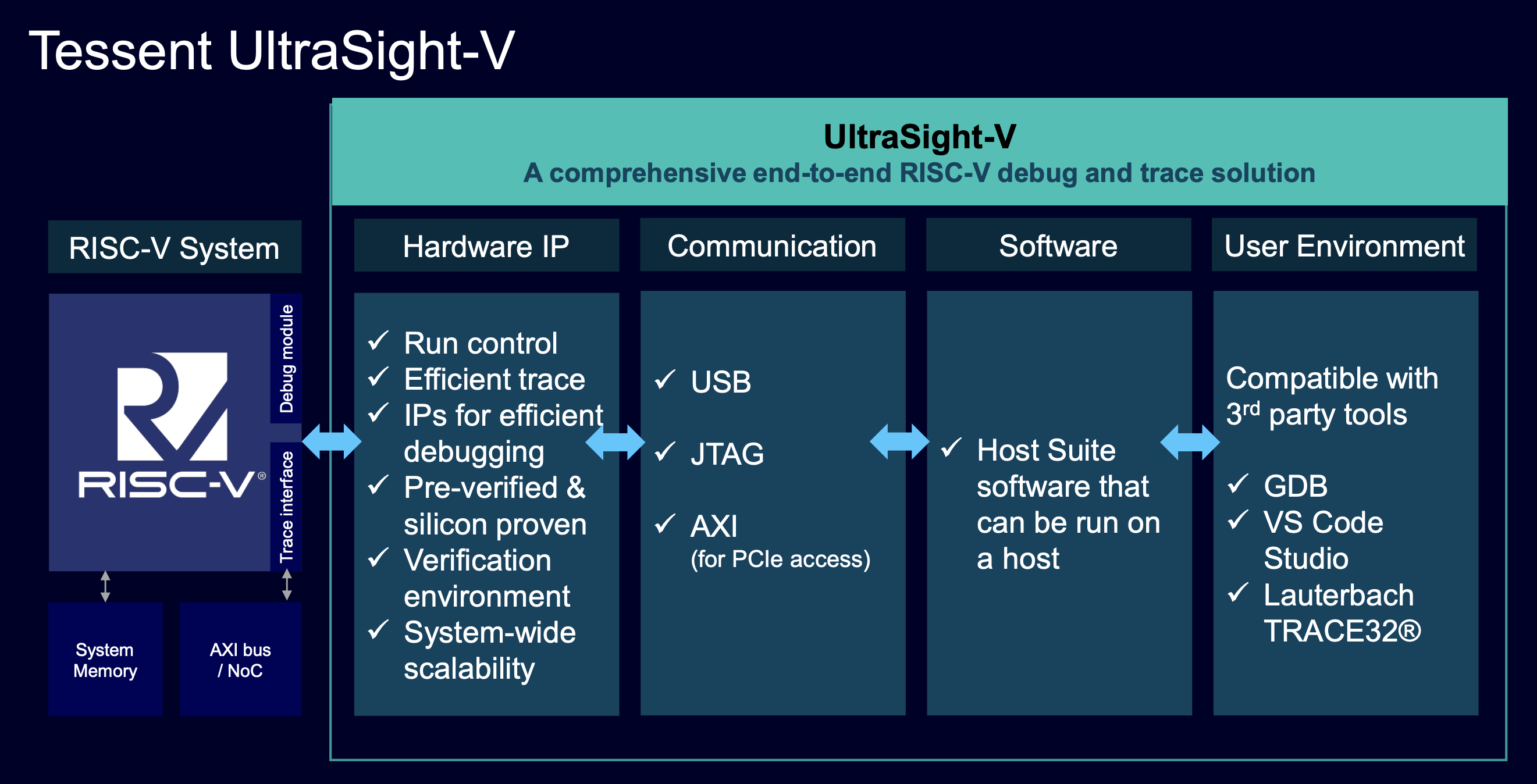

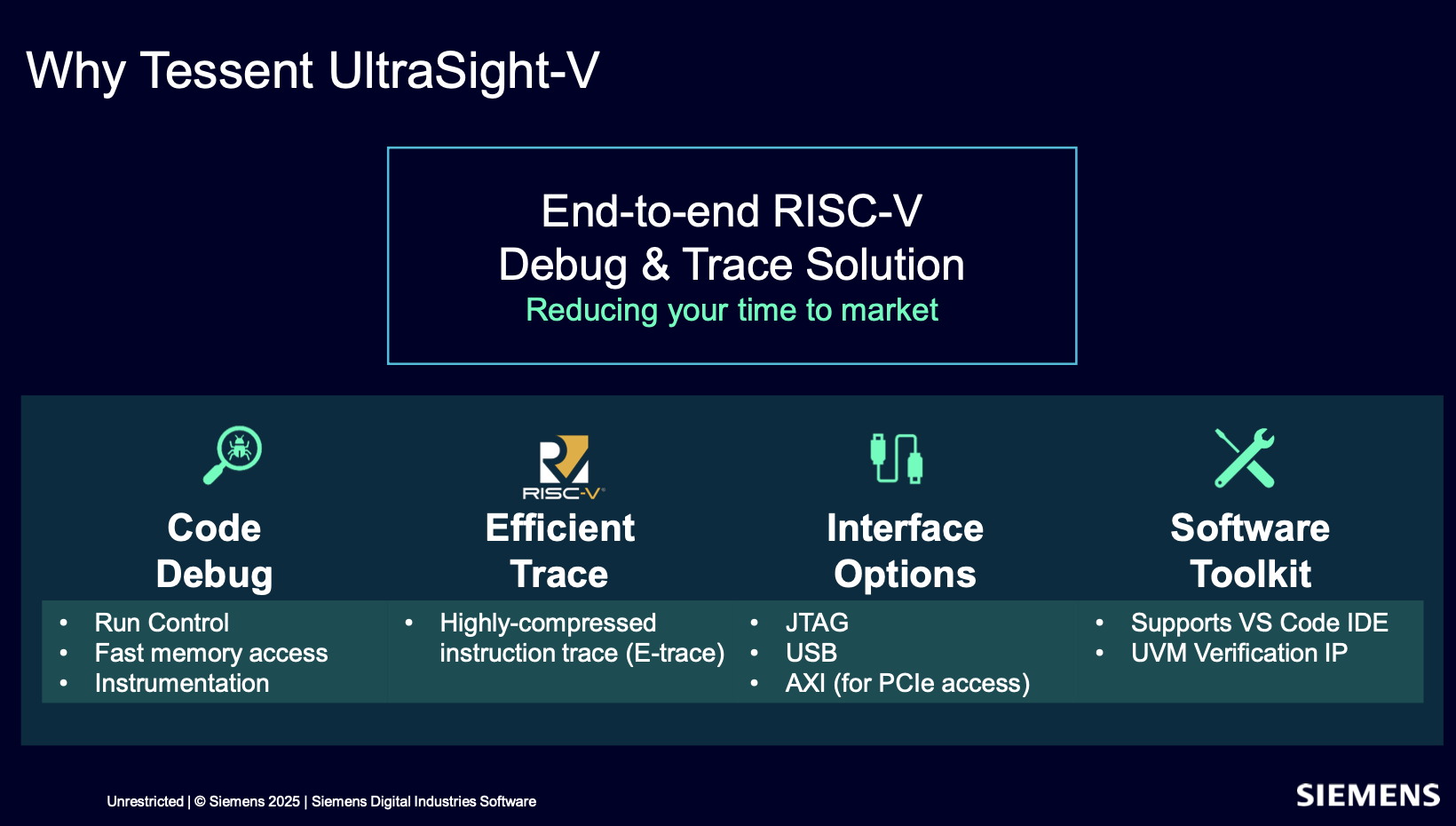

為此，西門子EDA推出了Tessent UltraSight-V解決方案。Ultra Sight-V的核心優勢在于其已被先進工藝節點驗證的IP，并可在系統中進行擴展。它可以顯著減少調試延遲，并加快基于RISC-V的SoC項目的上市時間。

在接口方面，對于數據中心的應用，通過PCIe接口訪問調試硬件至關重要。軟件層面，Ultra Sight-V提供了一個基于API的實現，能夠以相同的方式訪問系統中所有的調試模塊。用戶界面方面，用戶可以繼續使用他們所熟悉的環境，包括GDB和VS Code，同時也支持沿用第三方的軟件。

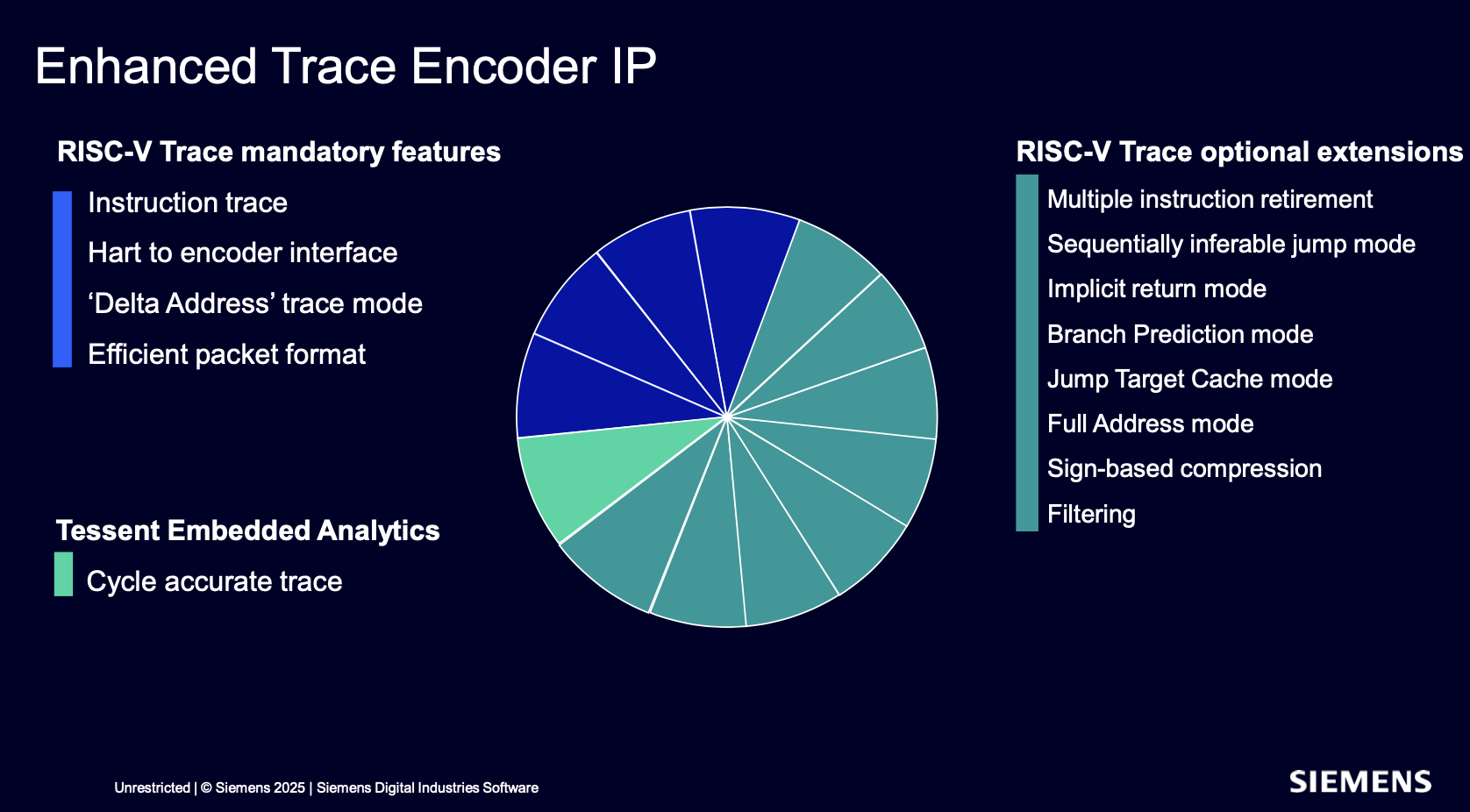

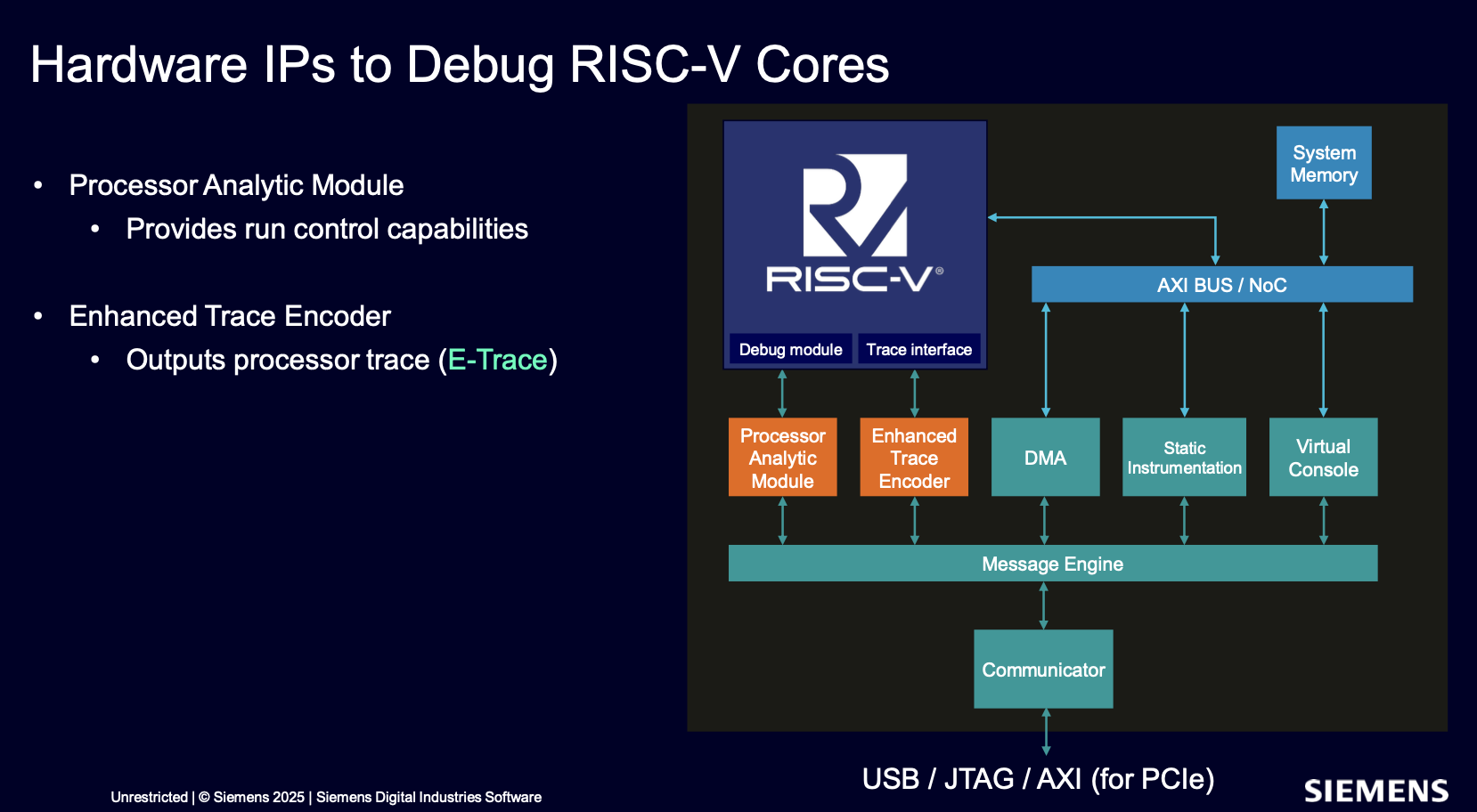

Ultra Sight-V硬核調試IP對于傳統的運行控制（Control）模式 提供了強大的支持。它還具有高效的壓縮能力，完全支持RISC-V指令集中的必要功能和可擴展功能。

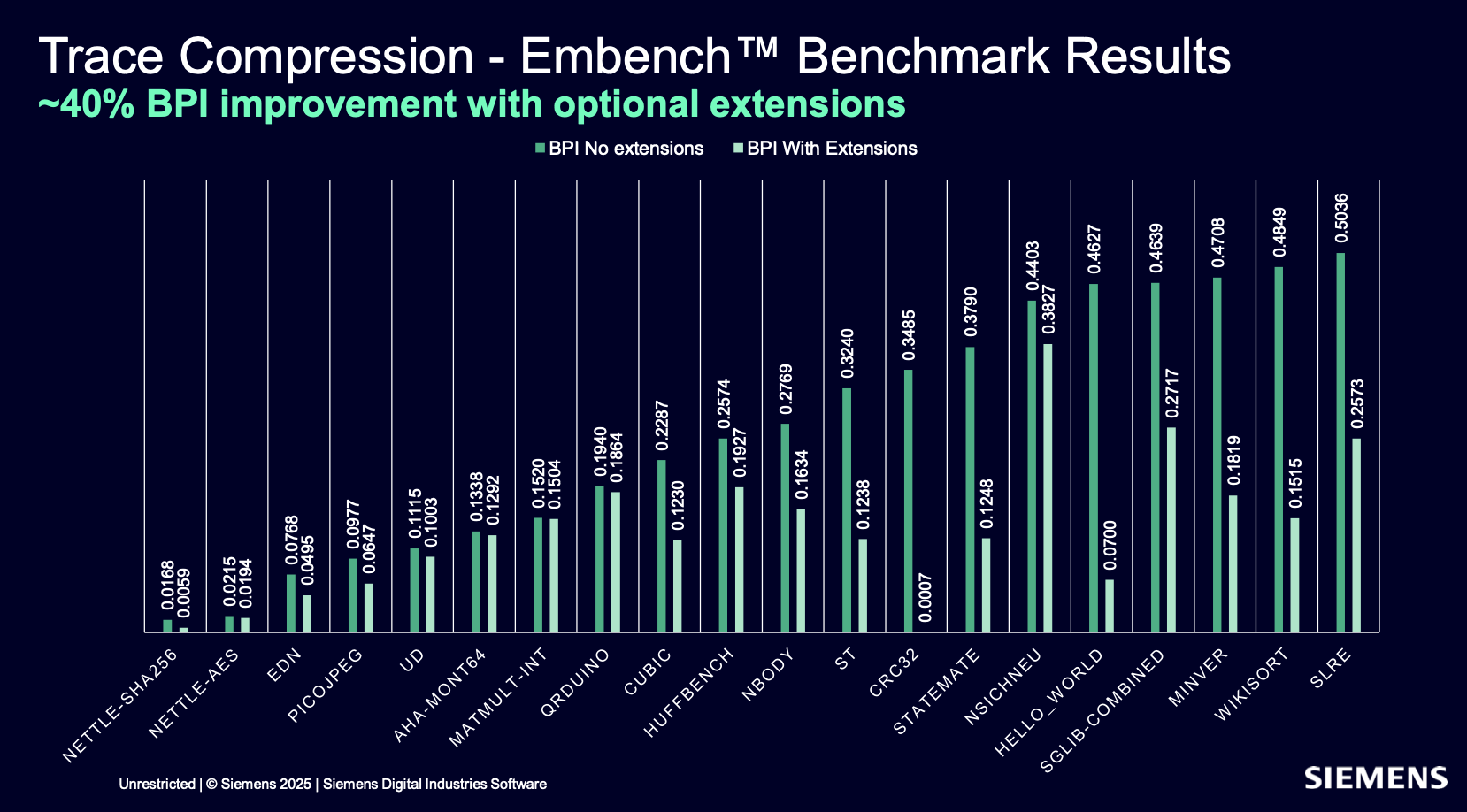

測試結果顯示，當開啟可擴展功能時，壓縮率平均提高了40%。更重要的是，Ultra Sight-V的壓縮率在當前市場上的各種追蹤方案中處于領先地位。高壓縮率意味著在相同的存儲空間和帶寬條件下，可以追溯到更長時間之前發生的錯誤。此外，在時間長度固定的情況下，使用E Trace能夠顯著減少所需的帶寬。

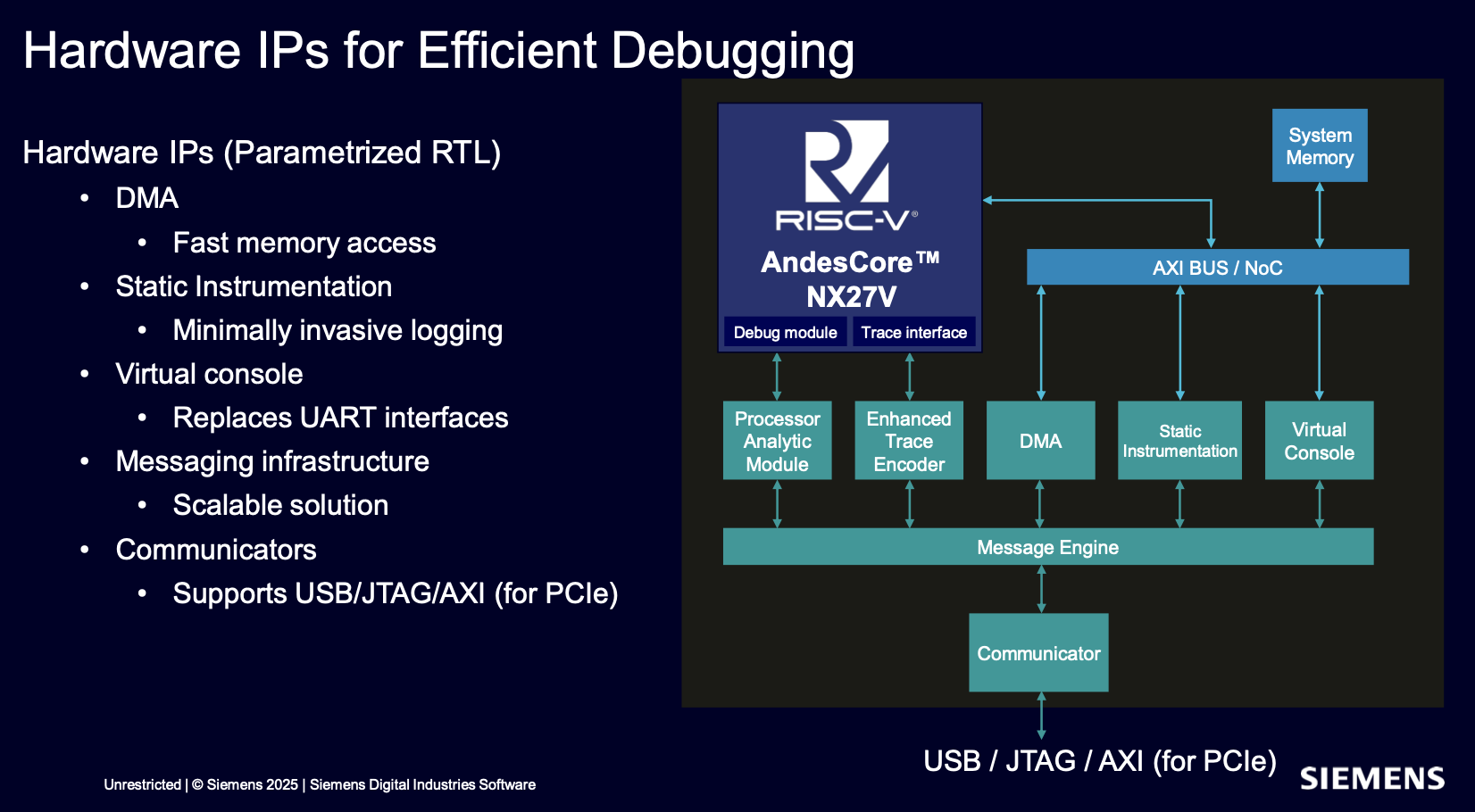

為了提供完整的E Trace功能，Ultra Sight-V 不僅包含其核心模塊，還提供了DMA（直接內存訪問）、Static Instrumentation（靜態插樁）和 Virtual Console（虛擬控制臺） 等功能，這些都能夠?qū)崿F(xiàn)高效的數據傳輸。

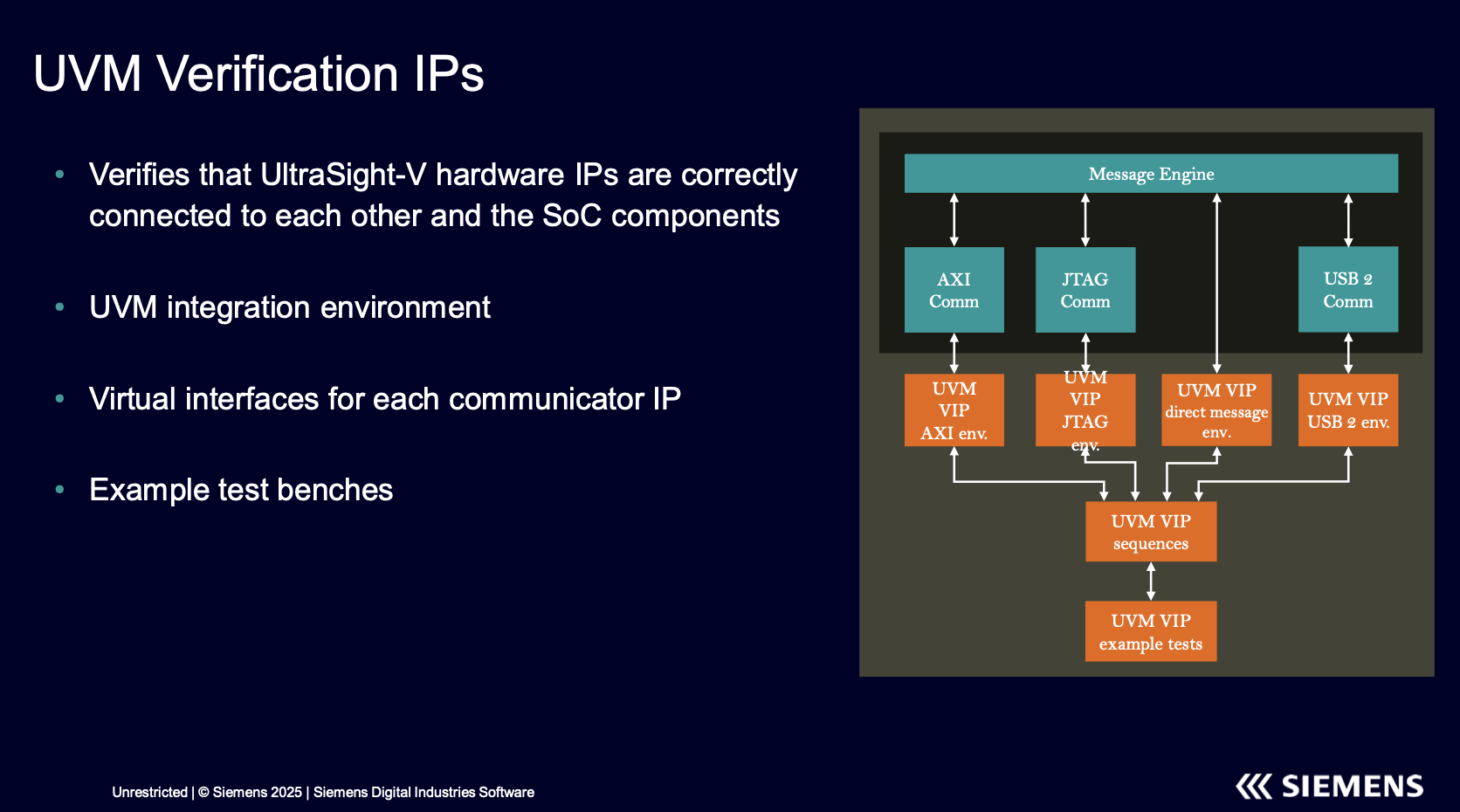

此外，Ultra Sight-V還提供了UVM Verification IPs，用于驗證各個組件與SoC之間的連接，并提供一套完整的調試支持。

用戶體驗和未來展望

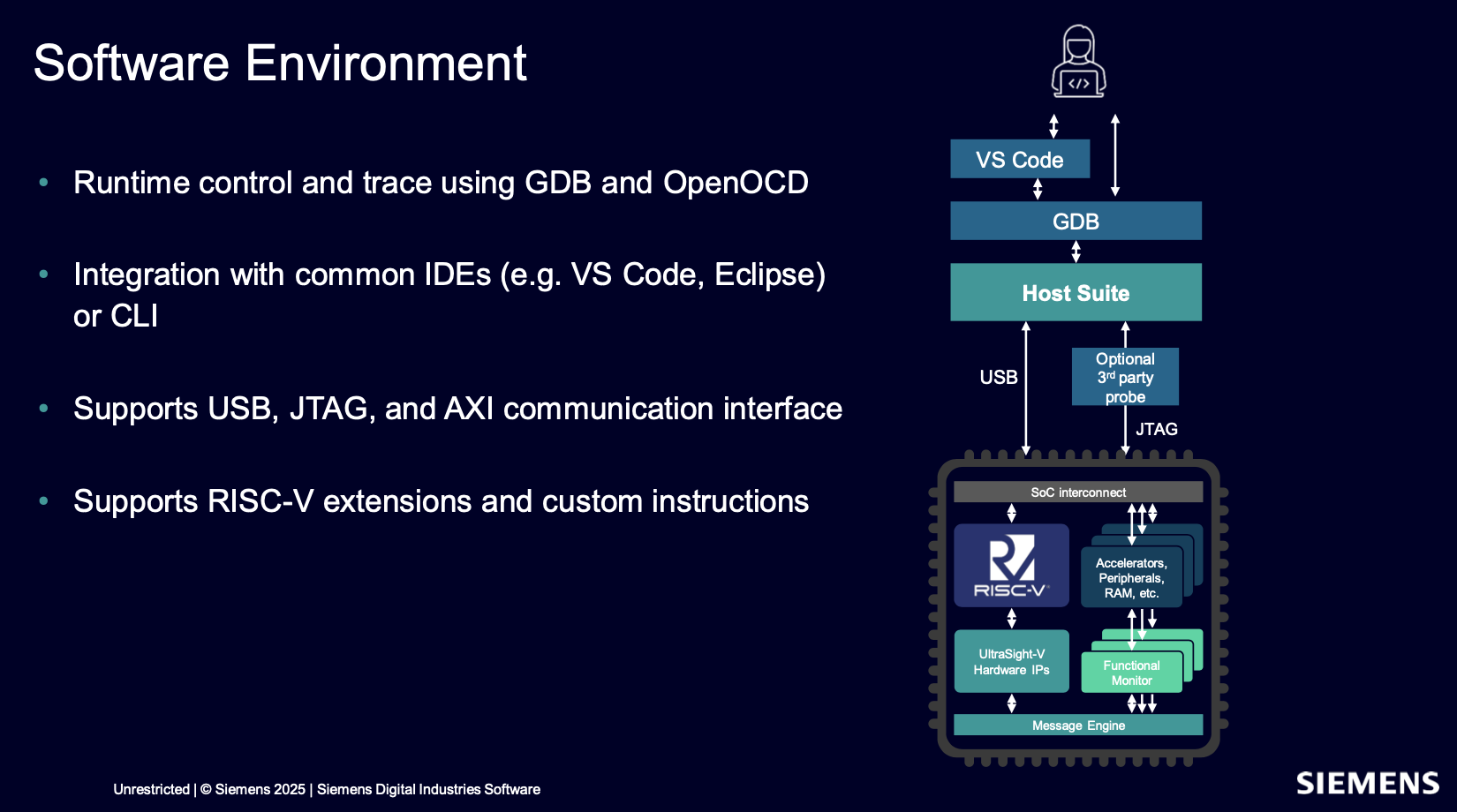

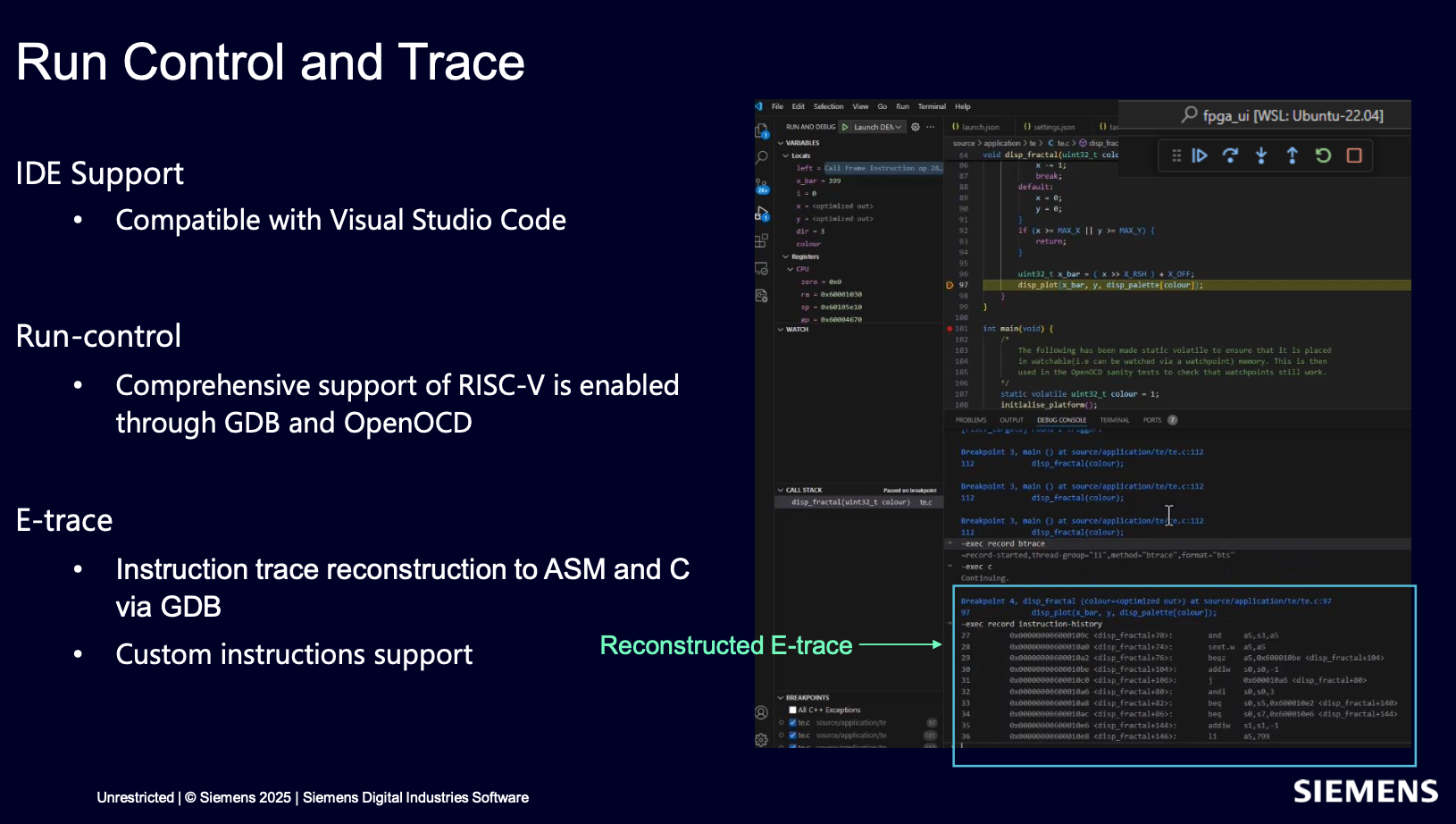

對于最終用戶而言，Ultra Sight-V 提供對常用開源工具的無縫支持，包括VS Code 和GDB。通過USB接口即可進行調試。更重要的是，Ultra Sight-V支持?jǐn)U展，允許客戶添加庫文件以解析RISC-V自定義指令。

對于嵌入式軟件工程師來說，Ultra Sight-V能夠顯著提升代碼調試效率，例如將代碼性能分析的周期大幅縮短，并且其解決方案可以支持多個CPU同時檢測。

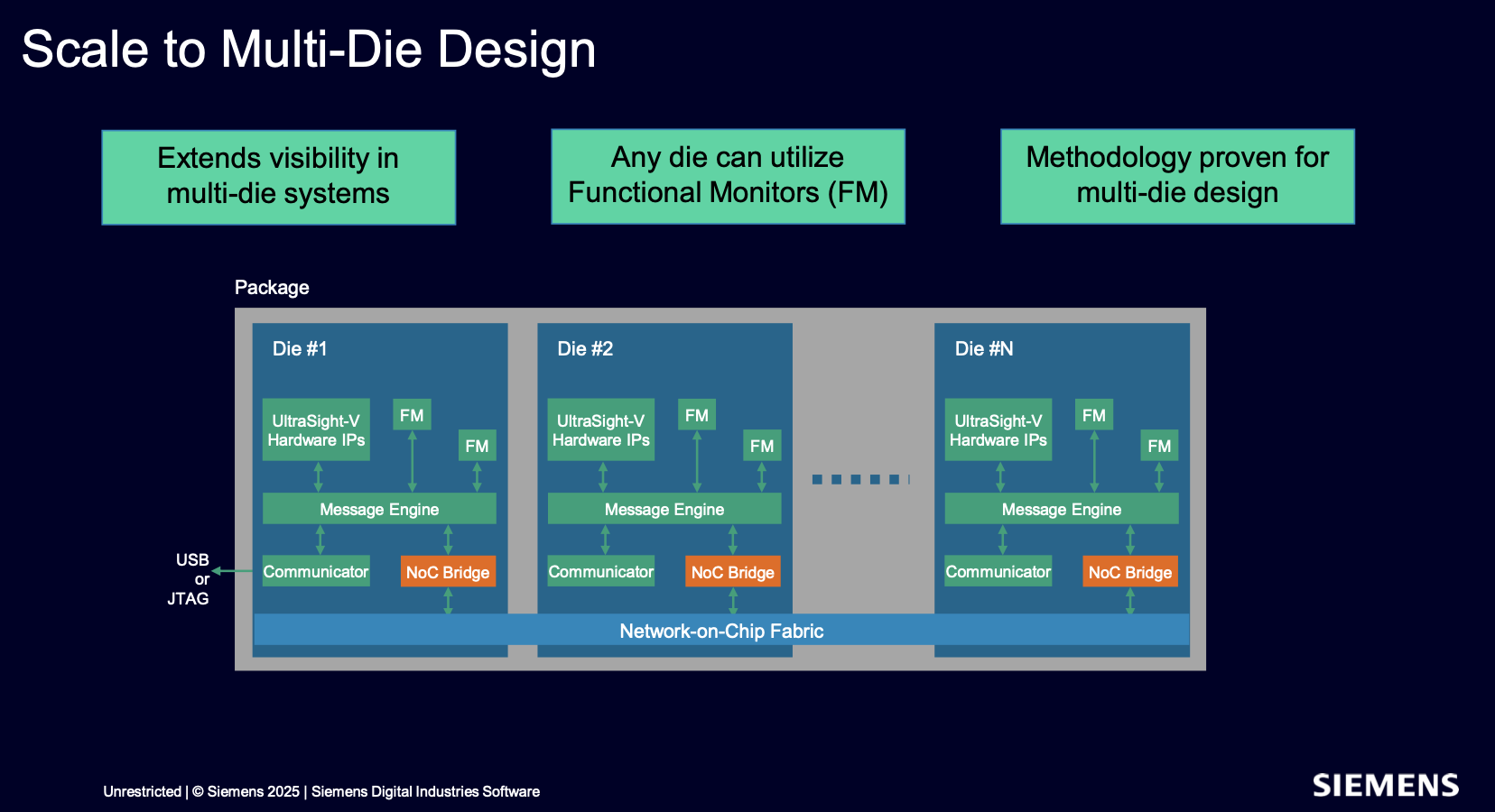

展望未來，西門子EDA 的Ultra Sight-V不僅僅局限于單片SoC，還能夠進一步擴展到 Multi-Die 設計。除了協議轉化功能，Ultra Sight-V 還可以連接到更復雜的系統，進行數據分析和處理。

西門子EDA 在調試領域有著明確的布局：首先是代碼級調試（Code Debug），然后是 SoC級調試，未來還將擴展到芯片間和系統間的復雜Bug調試。
