2019年07月04日 | 技術文章—如何改善開關電源電路的EMI特性?

發布者:EEWorld資訊 來源: EEWORLD關鍵字:EMI 手機看文章 掃描二維碼
隨時隨地手機看文章

摘要:開關式電源設計發展趨勢是小型化。開關電源小型化設計中,提高開關頻率可有效提高電源的功率密度。但隨著開關頻率提升,電路電磁干擾(EMI)問題使電源工程師面臨了更大的挑戰。本文以反激式開關拓?fù)錇槔?,從設計角度,討論如何降低電路EMI。



為提高開關電源的功率密度,電源工程師首先想到的辦法是選擇開關頻率更高的MOSFET,通過提高開關速度可以顯著地減小輸出濾波器體積,從而在單位體積內可實現更高的功率等級。但是隨著開關頻率的提高,會帶來EMI特性的惡化,必須采取有效的措施改善電路的EMI特性



開關電源的功率MOSFET安裝在印制電路板上,由于印制電路板上MOSFET走線和環路存在雜散電容和寄生電感,開關頻率越高,這些雜散電容和寄生電感更加不能夠忽略。由于MOSFET上的電壓和電流在開關時會快速變化,快速變化的電壓和電流與這些雜散電容和寄生電感相互作用,會導致電壓和電流出現尖峰,使輸出噪聲明顯增加,影響系統EMI特性。







由1-1和1-2式可知,寄生電感和di/dt形成電壓尖峰,寄生電容和dv/dt形成電流尖峰。這些快速變化的電流和關聯的諧波在其他地方產生耦合的噪聲電壓,因此影響到開關電源EMI特性。下面以反激式開關拓?fù)錇槔?,?duì)降低MOSFET的dv/dt和di/dt措施進行介紹。

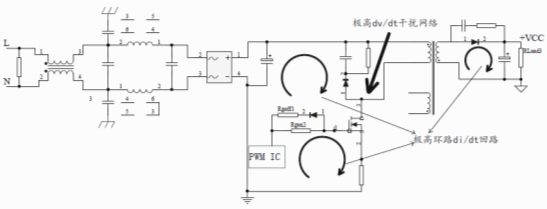

圖 1 MOSFET噪聲源



1、  降低MOSFET的dv/dt





圖 2 MOSFET等效電路



我們關注的是MOSFET特性以及影響這些特性的寄生效應:







1-3中,Rg和Cgd越大,dv/dt越低。1-4中,Coss越低,dv/dt越高。在MOSFET選型中,MOSFET的Coss、Ciss、Crss參數特性,影響開關尖峰大小。



從上述分析中可知,我們可以通過提高M(jìn)OSFET寄生電容Cgd、Cgs、Cds和增大驅動電阻值Rg來降低dv/dt。

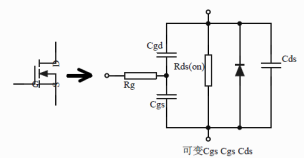

圖 3 降低MOSFET的dv/dt措施



可以采取以下有效措施:



較高的Cds可以降低dv/dt并降低Vds過沖;但是較高的Cds會影響轉換器的效率??梢允褂镁哂休^低擊穿電壓和低導通電阻的MOSFET(這類MOSFET的Cds也較?。?。但是如果考慮噪聲輻射,則需要使用較大的諧振電容(Cds)。因此提高Cds則需要權衡EMI和效率兩者的關系;



較高的Cgd實質上增加了MOSFET在米勒平臺的持續時間,可以降低dv/dt。但這會導致增加開關損耗,從而降低MOSFET效率并且會提高其溫升。提高Cgd,需要驅動電流也會大幅增加,驅動器可能會因瞬間電流過大而燒毀;建議不要輕易添加Cgd;



在柵極處添加外部Cgs電容,但很少使用此方法,因?yàn)樵黾訓艠O電阻Rg相對更簡單。效果是相同的。



總結:



圖3總結為降低MOSFET的dv/dt措施總結。MOSFET內部寄生參數(Cgd和Cds)較低時,就可能有必要使用外部Cgd和Cds來降低dv/dt。外部電容的范圍為幾pF到100pF,這為設計人員提供這些寄生電容的固定值進行參考設計。



2、  降低電路中di/dt





圖 4 降低MOSFET的di/dt措施



圖4 MOSFET驅動階段中存在的各個di/dt部分產生兩種效果:



G極、D極、S極處的雜散電感引起的噪聲電壓



初級大環路的噪聲電壓



可通過下面措施進行改進:



增加高頻電容減小環路面積



我們可以采取措施減小高頻電位跳變點的PCB環路面積。增加高頻高壓直流電容C_IP是減少PCB環路面積和分離高頻和低頻兩個部分回路有效措施。



合理增加磁珠抑制高頻電流



為了額外降低di/dt,可以在電路中增加已知的電感,以抑制高頻段的電流尖峰和振蕩。已知的電感與雜散電感串聯,所以總電感值在設計者已知的電感范圍內。鐵氧體磁珠就是很好的高頻電流抑制器,它在預期頻率范圍內變?yōu)殡娮?,并以熱的形式消散噪聲能量?p>

3、  推薦測試方案

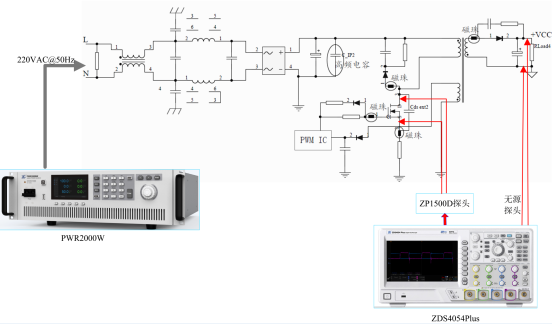

正確使用和選擇測量?jī)x器和測量方法有助快速定位問題根源。調試時采用PWR2000W變頻電源提供輸入電壓,在被測試電路出現異常時可以及時保護電路。普通測試探頭容易引入額外寄生電感,造成噪聲在普通探頭中形成反射,引起振蕩,會給測量引入不確定因素。采用我司推出的ZP1500D高壓差分探頭,其輸入阻抗高達10MΩ,CMRR可達80dB以上,適合直接對MOSFET測量。ZDS4000系列示波器為數據挖掘型示波器,具有500M模擬帶寬和512M存儲深度,完全滿足深度噪聲測量需求。圖5為推薦參考測試方案框圖。





圖 5 MOSFET噪聲測試方案



MOSFET電流測試波形圖



如圖5,在G極、S極和RCD電路中分別添加鐵氧體磁珠進行優化。使用電流探頭ZCP0030和ZDL6000示波記錄儀進行測量。在輸入110VAC@50Hz/輸出100VDC@8A條件下,優化后(通道2藍色)比優化前(通道1紅色),電流尖峰和振蕩明顯降低。

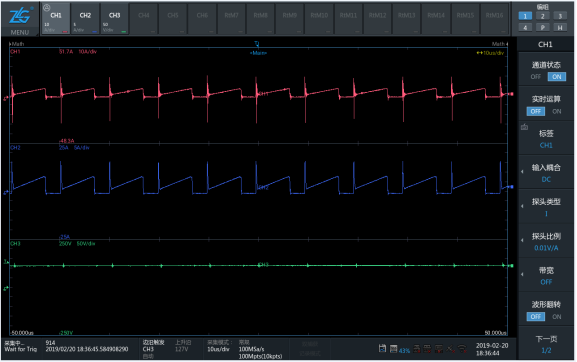

圖 6 電流尖峰優化前后對比



MOSFET電壓測試波形圖



在MOSFET的DS極兩端并510pF高壓電容,測試Vgs和Vds,優化后比優化前的電壓尖峰小30V左右,有效降低電壓尖峰,有助與減少EMI。

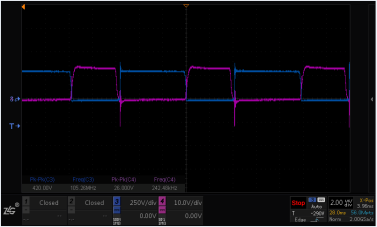

圖 7 電壓尖峰優化前

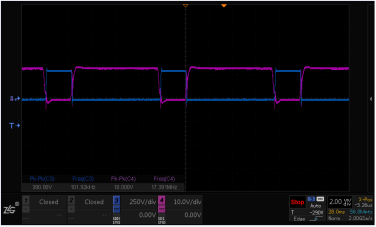

圖 8 電壓尖峰優化后



4、  小結



在電路的關鍵節點增加電容、磁珠以及在MOSFET外接Cds、增大Rgon等,是降低MOSFET電壓尖峰和電流尖峰的有效措施,從而改善電路EMI性能。此外合適的測量?jī)x器設備是電源工程師快速定位問題必不可少的工具,通過科學的測量方法和有效的改善手段,可使低噪高功率密度電源產品快速成型。
