隨著電子產品的飛速發展，MCU的集成度越來越高，體積越來越少，封裝形式越來越多。編程是產品上市前至關重要的一道工序，采用什么樣的編程方式才適合產品生產呢，本文為您解惑。

工業技術的大幅度提高，用戶對電子產品性能的需求增加，使得電子產品的設計也趨于模塊化，高集成度，高配置，小體積。利用BGA，QNF等小體積封裝的MCU搭配必要的外圍電路，一塊只有紐扣電池大的線路板，也可以實現豐富的功能。

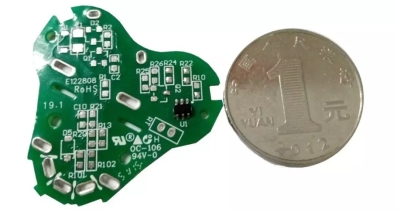

圖1 小體積PCB板

芯片種類成千上萬，芯片封裝形式的多種多樣，PCB板子的設計更是千變?nèi)f化。選擇什么樣的燒錄方式和生產工具，以及預留合適的燒錄接口才能使生產更高效呢？

1.哪種編程方式才適合自己？

芯片的編程方式分兩種，即離線編程和在線編程。離線編程是指芯片（裸片）放到燒錄夾具中，通過編程器燒寫程序后再貼到PCB板子上；在線編程是指芯片先貼板，然后通過PCB板上預留的仿真燒錄接口燒寫程序。兩種編程方式截然不同，也各有優缺點。離線編程效率高，但燒錄夾具是耗材，會增加一定的生產成本，并且編程完成后無法立即驗證產品功能性；在線編程不需要燒錄夾具等耗材，可通過燒錄工裝直接對PCB板上的芯片編程，編程后即可對板子進行功能測試，但燒錄效率相對于離線燒錄來說就沒那么高。一般來說，對于Flash存儲芯片，特別是大容量的NAND Flash，eMMC，此類芯片引腳較多，F(xiàn)lash存儲容量比較大，編程時用到高速信號，此類芯片一般采用離線燒寫，以保證燒錄效率和穩定性。對于MCU，特別是BGA、QFN等小封裝的MCU，本身體積小的特點不利于產線工人燒錄，用到的精密燒錄夾具價格也不菲，此類芯片適合貼板后再燒錄，可減小生產成本；對于無線模塊，藍牙模塊，智能家居產品等，這些產品都有個特點，即出貨數量龐大，產品尺寸較小， 對燒錄的良品率要求嚴格。此類產品適合在線編程的方式生產。

用戶可根據自己的實際情況采用適合自己的編程方式。

2.哪種編程接口好？

在使用在線編程方式燒寫芯片時，需要將編程接口引出，常用的有JTAG/SWD/SPI/UART/BDM/C2等，芯片的用戶手冊會介紹芯片相關的編程協議以及編程接口，用戶只需根據手冊設計相應的編程接口即可。有些芯片支持多種編程協議，如ST廠家的ARM芯片就有很多支持JTAG/SWD/UART三種編程協議燒寫，用戶只需預留其中一種編程器支持的接口即可。有些MCU，如NXP的LPC的ARM7系列，既支持JTAG/SDW協議，也支持UART協議，但在加密后只能通過UART協議擦除。如果用戶考慮加密，并且需要二次升級程序的，需要將兩種接口都預留出。

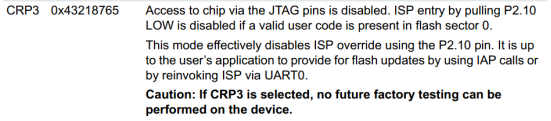

圖2 芯片讀保護功能

3.哪種燒錄工裝的效率更高？

通過芯片手冊可以知道該留出何種編程接口。問題來了，要以什么方式預留呢？芯片原廠在評估板/開發板上一般都會預留出仿真接口，如ARM芯片的標準20P仿真接口；標準的仿真接口有利于研發工程師開發調試，但在實際產品中，為了節省器件成本和PCB板空間，一般不會將標準接口作為產品編程的預留接口，而是采用焊盤，排針，金手指等方式將編程接口引出，再通過燒錄工裝或其他專用的燒錄夾具對PCB板子進行編程。

圖3 評估板的仿真接口

圖4 實際產品的燒錄接口

圖5 燒錄工裝

 P800isp在線編程器支持JTAG/SWD/SPI/UART/BDM/C2等眾多串行協議的在線編程，更有眾多無線/藍牙/汽車電子等智能硬件的成熟燒寫案例。P800系列編程器支持在線，離線等多種燒寫方式。

綜上所述，編程的方式分為離線和在線，在線編程中編程接口的預留需要考慮MCU本身特性和生產需要。選擇合適的編程方式，可以減少成本，提高效率
