日產汽車公司目前將研發、推廣電動汽車作為其首要經營策略，同時利用直噴、可變氣門機構、增壓等技術，致力于提升內燃機效率，并改善環境情況。介紹了該公司研發的新一代可變壓縮比渦輪增壓發動機“KR20DDET”，將其獨創的可變壓縮比機構(VCR)與小型化增壓技術完美結合，有效改善了動力性能與環保性能。詳細分析了VCR機構的工作原理、結構與性能，以及為提高發動機性能所采用的相關技術。

0 前言

未來的汽車市場得以持續發展的要點是須不斷致力于降低整車排放。近年來，世界各國快速收緊了排放法規與燃油耗法規，同時各大汽車制造商在重點推進動力總成電動化進程。不過，蓄電池電動車(純電動車)及燃料電池汽車等不以內燃機為動力來源的新能源汽車如要在世界范圍內得以普及，需解決基礎設施(如充電樁、加氫站等)方面的難題。同時，配裝有電機和內燃機的混合動力汽車，預計會在短期內繼續作為主流車型存在。因此，提高內燃機的熱效率是當前勢在必行的一項重要目標。

日產汽車公司作為汽車電動化設備的主要研發企業之一，其得以持續發展的重要經營策略有2個方面。一方面積極推進電動化，另一方面充分運用直噴、可變氣門，以及小型化增壓等技術手段，致力于在確保駕駛愉悅性的同時切實地改善內燃機的效率，并降低整機排放。本文介紹的KR20DDET 發動機為1款可變壓縮比渦輪增壓發動機，將其獨創的可變壓縮比機構(VCR)與小型化增壓技術結合起來，同時高水平地實現動力性能與排放性能，是世界上首款投入量產的可變壓縮比發動機。

1 可變壓縮比渦輪增壓發動機開發的目標

壓縮比越高，發動機的理論熱效率會相應提高，因此發動機的燃油耗得以改善(圖1)。但是，汽油機一旦提高壓縮比，則會產生爆燃現象及過高的缸內壓力。由于全負荷時出現的爆燃極限及當前容許的缸內壓力極限，會使壓縮比的提高受到限制。處于部分負荷工況時，缸內的燃燒氣體壓力及溫度較低，缸內燃燒氣體壓力存在一定裕量，可相應提高壓縮比。因此，如果在運轉過程中，壓縮比能實現可變(本系統壓縮比約為8~14)，就能根據各種運轉條件設定最佳的壓縮比，使同時提高熱效率與功率的目標成為可能(圖2)。當渦輪增壓發動機處于無增壓運轉狀態時，能采用與自然吸氣發動機相同或超過自然吸氣發動機的高壓縮比，同時與可變壓縮比機構組合應用，可具備更佳效果，這也是該款可變壓縮比渦輪增壓發動機開發的動機。

圖1 壓縮比與指示功率的關系

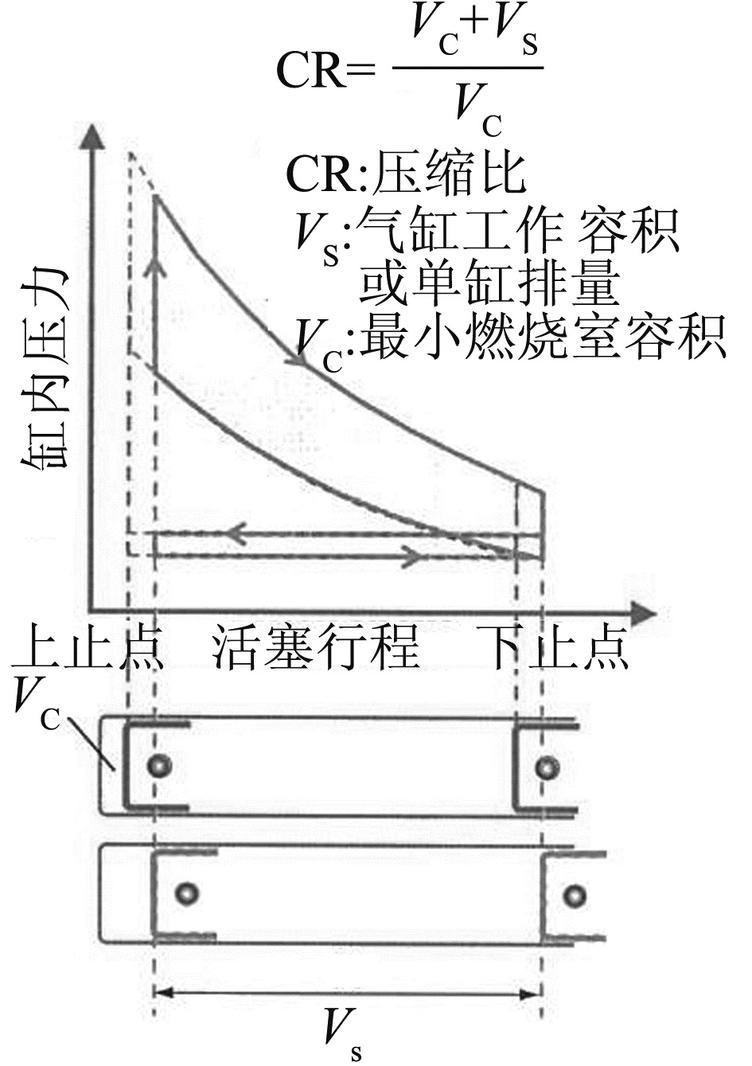

圖2 采用可變壓縮比的優點

為進一步提高熱效率，除了改良該機型VCR機構之外，還采用了電動氣門正時控制(VTC)，并配裝有電子控制放氣閥的寬調節范圍增壓器，雙噴射(缸內直噴+進氣道噴射)系統，以及可變?nèi)萘繖C油泵等技術(圖3)。

圖3 可變壓縮比渦輪增壓發動機采用的主要技術

2 日產公司可變壓縮比(VCR)機構

2.1 多連桿式曲軸旋轉機構的結構

本機型將傳統的活塞曲柄機構替換為日產公司研發的多連桿式曲軸旋轉機構。與傳統機構一樣，多連桿式曲軸旋轉機構配置了活塞與曲軸，但由多連桿機構取代了傳統的連桿機構。如圖4所示，利用U連桿、L連桿實現直列連接。另外，L連桿的一端連接C連桿與控制軸。控制軸被設定為偏心軸，電動控制器通過A連桿控制其旋轉姿態。在采用直列多缸發動機的情況下，各個氣缸分別設定了活塞、U 連桿、L連桿、C連桿，而曲軸及控制軸則為各氣缸共用(圖4和圖5)。

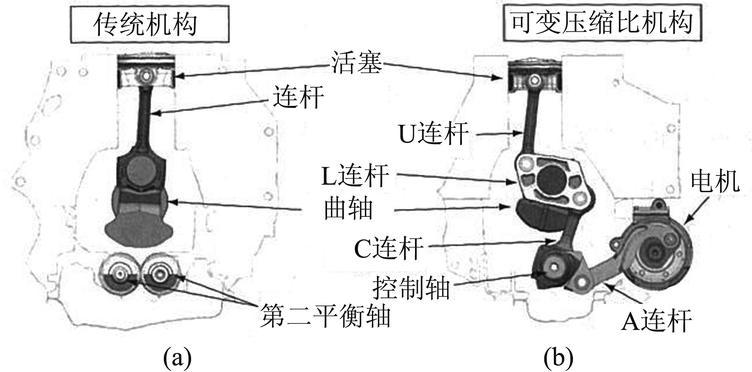

圖4 多連桿式曲軸旋轉機構的構成

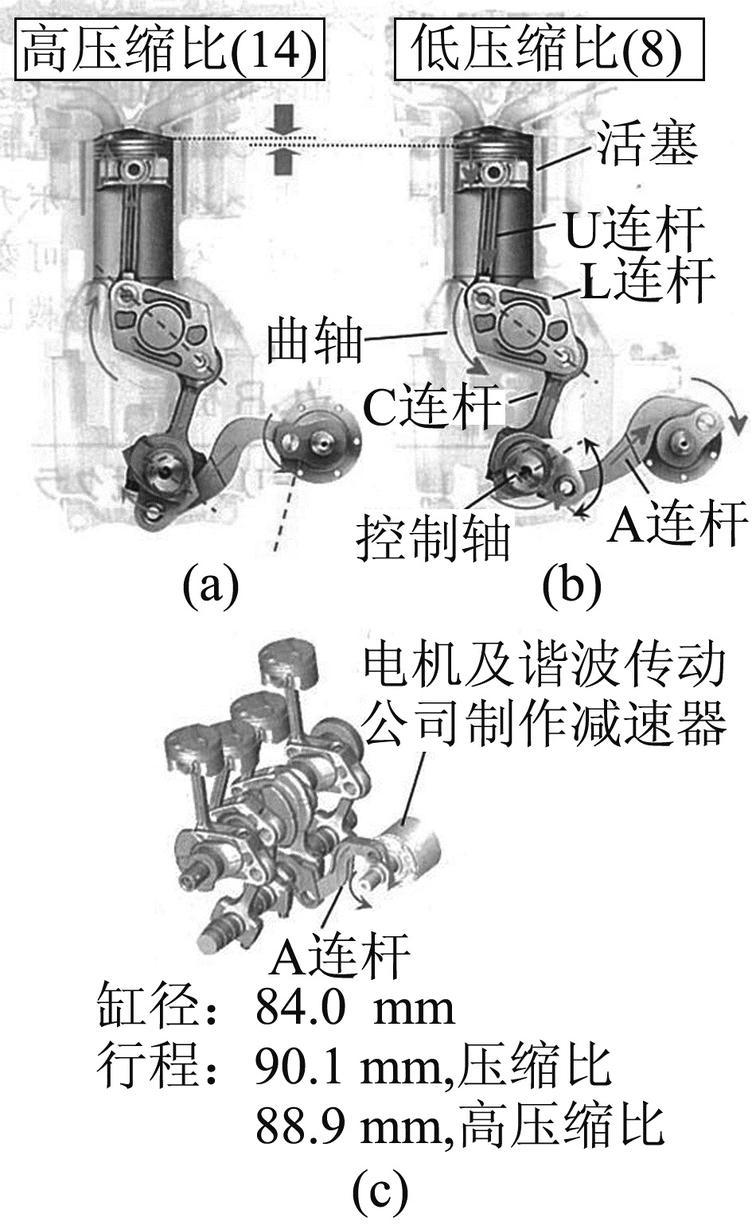

圖5 可變壓縮比的原理

2.2 可變壓縮比工作原理

假設控制軸的旋轉姿態相對于發動機缸體按順時針方向進行調整。偏心軸，即C連桿的擺動中心(或擺動點)向下方移動(C連桿的擺動中心是可變的)，而L圖3 可變壓縮比渦輪增壓發動機采用的主要技術圖4 多連桿式曲軸旋轉機構的構成連桿以曲軸銷為中心按順時針方向旋轉，U 連桿與L連桿上止點的夾角變大，U 連桿與活塞向上方移動，為此能有效提高壓縮比。與此相反，假如使控制軸的旋轉姿態按逆時針方向進行調整，則能降低壓縮比。在采用直列多氣缸發動機的情況下，由于各氣缸共用控制軸，所以通過相對于氣缸體調整1根控制軸的旋轉姿態，即可同時切換全部氣缸的壓縮比(圖5)。

2.3 壓縮比控制執行器

如圖6與表2所示，根據發動機的運轉條件，通過被安裝在曲軸箱外部的壓縮比控制執行器來保持或調整控制軸的旋轉姿態。壓縮比控制執行器在電機基礎上組合了減速器，在油盤的側壁設有開口部，在該開口部通過杠桿與控制連桿進行連接。壓縮比控制用執行器則通過A連桿與控制軸相連接，使通過發動機控制單元(ECU)控制的電機實現減速，并對控制軸進行調整。減速器采用了諧波傳動公司設計的波動齒輪傳動裝置(SWG)減速器，以此能在緊湊的空間內布置高減速比齒輪裝置，并且僅有極小的輪齒嚙合間隙。

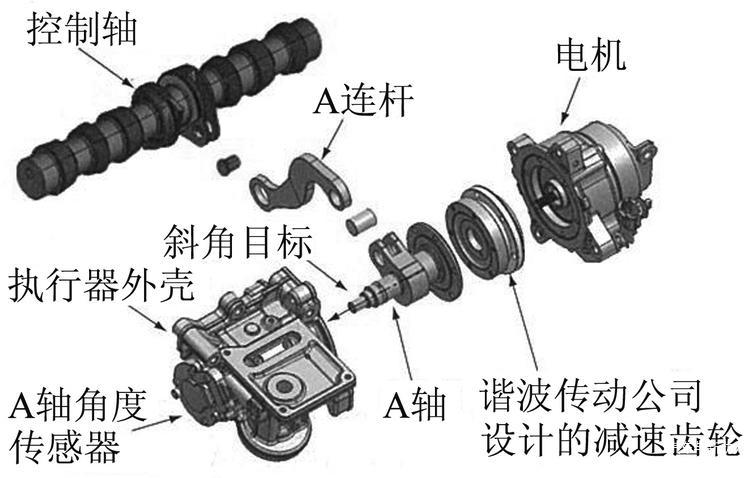

圖6 可變壓縮比電機執行器的結構

2.4 獨特的活塞行程

該多連桿式曲軸旋轉機構具有傳統的曲柄-連桿旋轉機構所不具備的特征。通常，傳統型機構的活塞運動在上止點附近會呈現陡峭狀的變化趨勢，而在下止點附近，活塞運動變化緩慢，由于在上止點與下止點的活塞加速度存在差異，由此會導致二次振動。該款多連桿式曲軸旋轉機構的連桿布置需使活塞的上、下運動(指行程特性)大致接近于簡諧振動，因此會大幅降低各氣缸中的2次激振力(活塞的側壓力也有所降低)。據此情況，其加速度的絕對值差相比傳統型機構得以大幅減小(僅為該公司具有同等活塞行程的傳統機構加速度絕對值的1/10)，為此可取消傳統直列4缸發動機所使用的2次平衡器機構。該機構是改善車內噪聲的有效對策(圖7)。

圖7 可變壓縮比渦輪增壓發動機與傳統型發動機的活塞運動特性比較

2.5 摩擦特性

該多連桿式曲軸旋轉機構還有另一項重要特征。傳統型機構中由于連桿傾斜布置從而會出現朝向活塞的側向推力負荷，多連桿式曲軸機構上的U 連桿在活塞下行時以近乎垂直的姿態一同下行，其側向推力負荷得以大幅減輕，因此大幅降低了活塞側壁與氣缸孔內圓面間發生的摩擦。由于軸承滑動部位增加而使摩擦相應增大，其與這種側面推力負荷降低的效果相抵消，隨著平衡器機構的取消，成功實現了與傳統機構相同或更低的摩擦特性(圖8)。

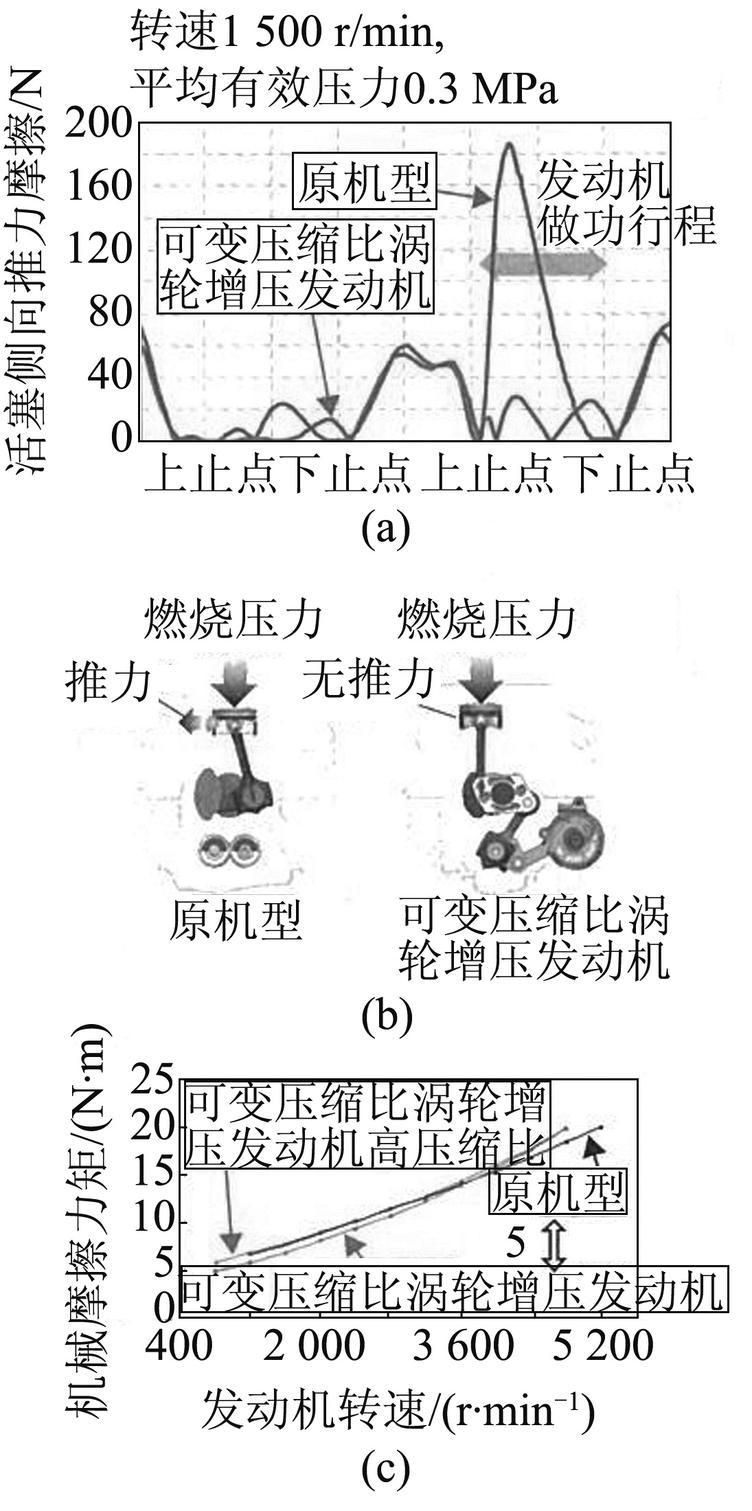

圖8 可變壓縮比渦輪增壓機型與原機型的活塞側向推力負荷比較

3 提高可變壓縮比渦輪增壓發動機的性能

3.1 改善燃油耗

傳統型的定壓縮比發動機，為追求最大熱效率而逐漸提高壓縮比。然而在高壓縮比、高負荷的工況下，由于受到爆燃的限制，良好的燃油耗范圍將被限制在低負荷工況區。因此，傳統的定壓縮比發動機在設計時需采用這種平衡關系的折中，而可變壓縮比發動機能打破這種平衡關系。一方面在非增壓區域采用高壓縮比，將最大熱效率提高到相當于高壓縮比自然吸氣發動機的水平;另一方面在高負荷增壓區域逐漸降低壓縮比，以謀求最高熱效率，而且能獲得寬廣的低燃油耗區域(圖9)。

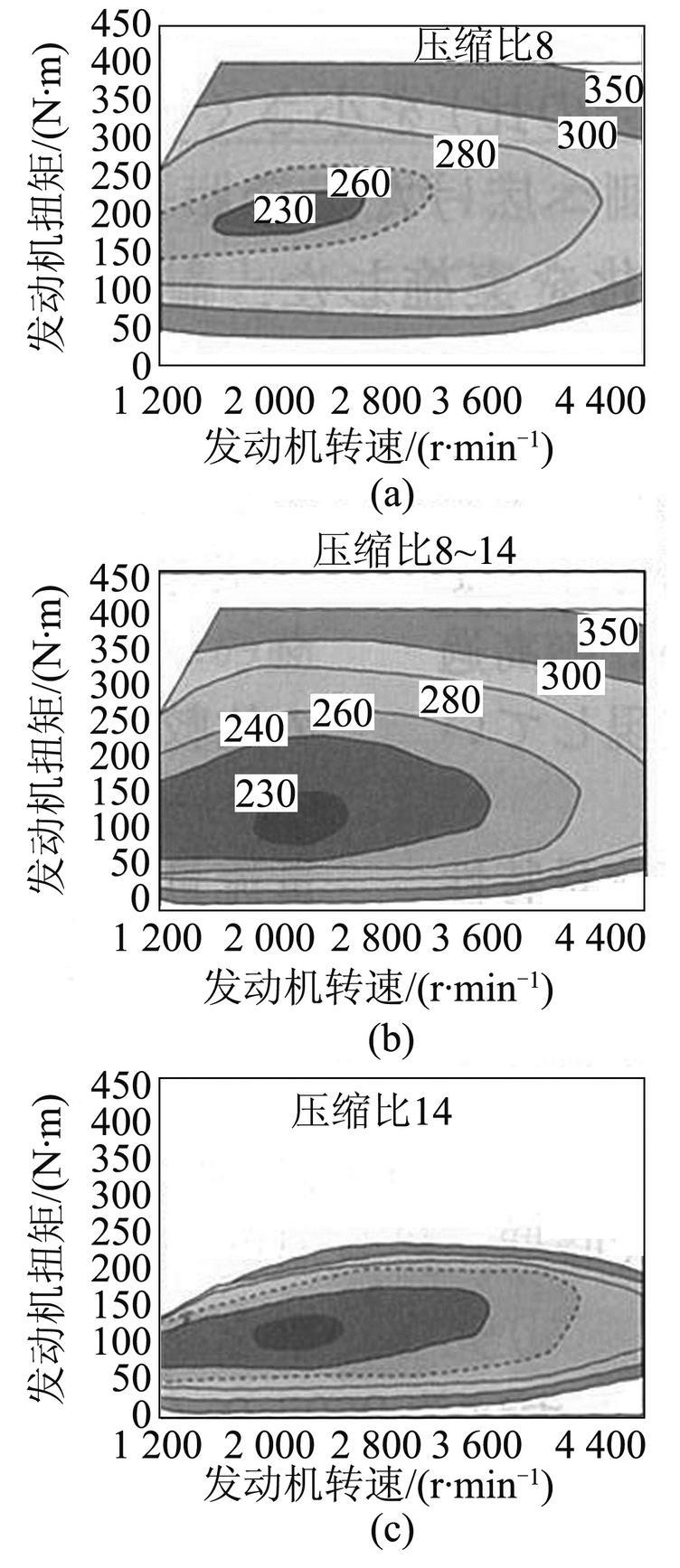

圖9 利用VCR提高有效燃油消耗率

3.1.1 壓縮比的設定

如圖10所示，在分析實體發動機驗證的基礎上，將壓縮比圖譜曲線的著眼點主要放在以下區域并據此進行壓縮比設定。

(1)處于低速、低負荷的工況下，在普通的行駛過程中處于使用頻度較高的區域時，可采用高壓縮比，以便獲得最佳熱效率;

(2)由非增壓狀態調整至增壓狀態的過渡區域時，選定能夠最大限度地確保非增壓工況下扭矩的壓縮比;

(3)在高負荷工況區，則可采用低壓縮比，以便在增壓條件下獲得最佳熱效率;

(4)在高速和中低負荷的工況區域，如需在該區域進行穩定運行，需采用具有優異扭矩響應性的中、低壓縮比。

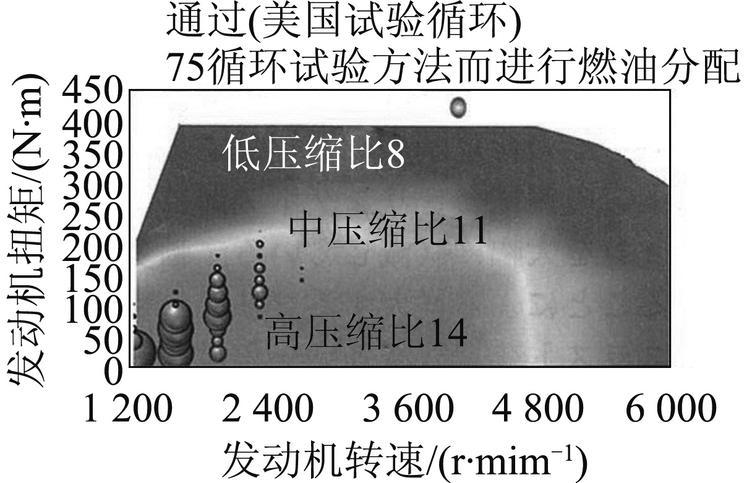

圖10 壓縮比設定圖譜曲線與使用區域

3.1.2 VTC機構的應用

本機型的低負荷區，由于使用了可變壓縮比機構，最大限度地運用高達14的機械壓縮比。設定瞄準阿特金森循環目標的下止點后110°CA 的進氣門關閉時刻(IVC)以推遲配氣正時，這是混合動力車用發動機的常用策略，可以通過降低泵氣損失及采用高膨脹比以改善熱效率。相比原機型，其配氣正時的變換范圍相應變大。此外，車輛為加速需具備足夠的扭矩。因此，IVC的響應速度成為重要的影響因素。通過采用相比傳統的油壓式VTC響應速度更快的e-iVTC，能兼顧最佳的燃油耗與較好的扭矩響應性(圖11和圖12)。

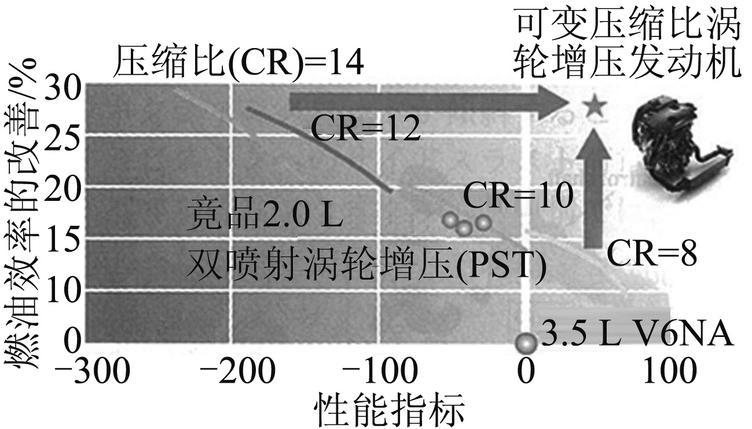

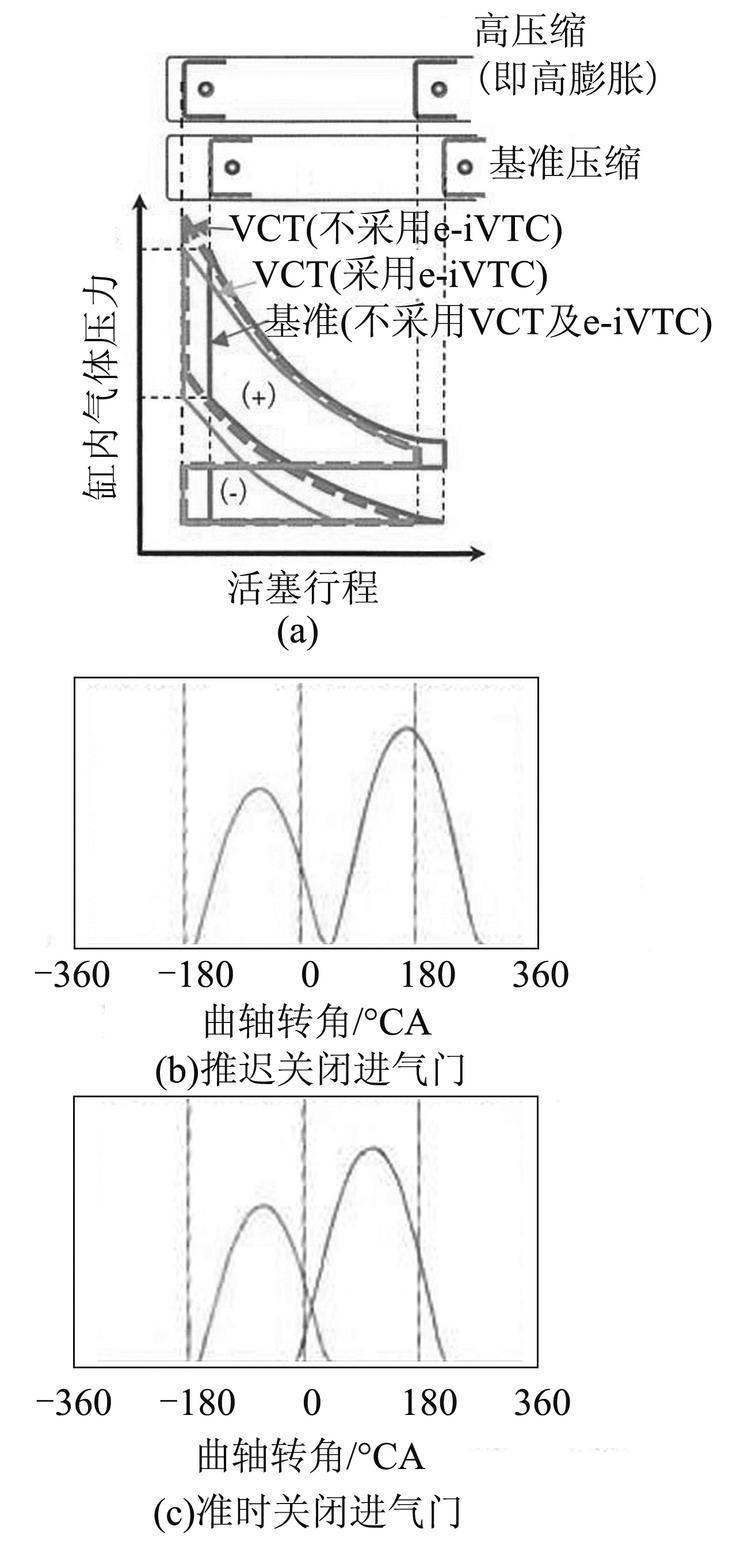

圖11 組合應用VCR與電動VTC的效果

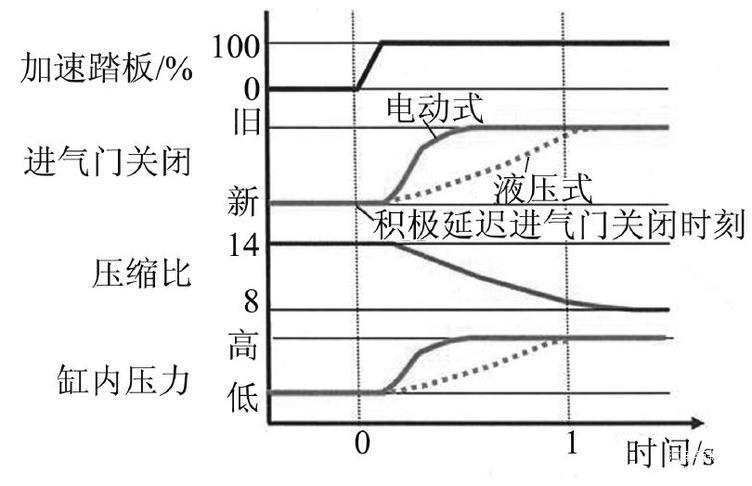

圖12 加速時電動VTC的高響應性

3.2 兼顧高功率與高響應性的寬調節范圍渦輪增壓器

在渦輪增壓器的設計過程中，需要考慮兼顧升功率100kW 的高負荷區及低速區的扭矩響應性。在高速區，由于采用了低壓縮比，能放寬點火正時及排氣溫度的限制，并且可充分提高填充效率?？勺儔嚎s比渦輪增壓器機型設定采用260kPa的高增壓壓力，具有200kW 的高功率。

但在通常情況下，如果設定了高流量特性，渦輪機尺寸得以大型化，進而會出現響應性惡化的情形。因此，由于渦輪采用斜流型，使低流量區的速度比(U/C0)特性得以最佳化，并且逐步提高了低速區的渦輪效率。同時，渦輪實現了低慣性化，并使低速區的增壓響應性得到了提高(U 為渦輪入口處圓周速度;C0 為渦輪轉子入口處絕熱理論流速)。

關于壓氣機葉輪，為了兼顧最大功率與低流量區的扭矩響應性，從而促成了在寬調節范圍的新設計方案。新方案一方面考慮到發動機的最大功率點，可使壓氣機絕熱效率達到65%;另一方面調整壓氣機的平衡調整尺寸(葉輪入口直徑與出口直徑的比)，將增壓器喘振線向低流量側進行擴展。同時，按空氣動力學原理對渦輪殼體形狀進行了優化。結果表明，與2.0 L的渦輪增壓發動機的壓氣機效率圖譜曲線相比，從壓氣機壓力比πC=2.0的增壓器喘振線到65%的絕熱效率的修正質量流量曲線內，效率改善了約20%，實現了寬調節范圍的壓氣機特性優化(圖13)。

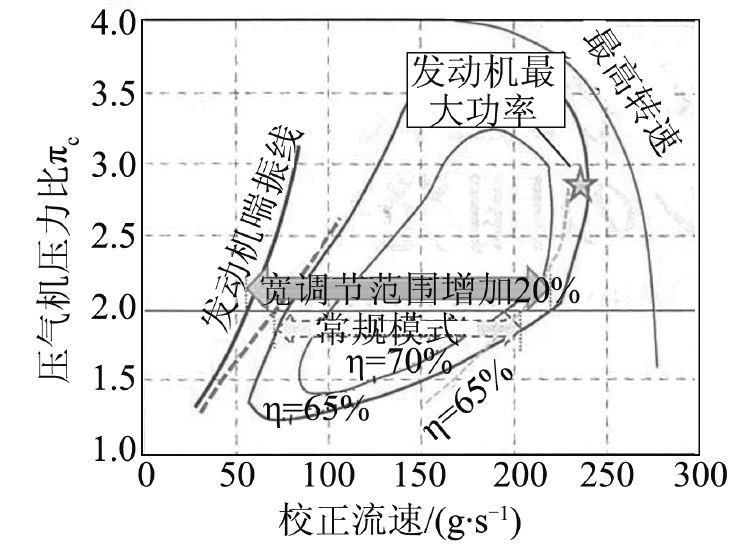

圖13 可變壓縮比渦輪增壓發動機與原機型的壓氣機效率比較

通過對渦輪機及壓氣機特性的最佳化設計，相比增壓控制起始轉速已達到基準測試水平(圖14)，兼顧了最大輸出功率與起步響應性。

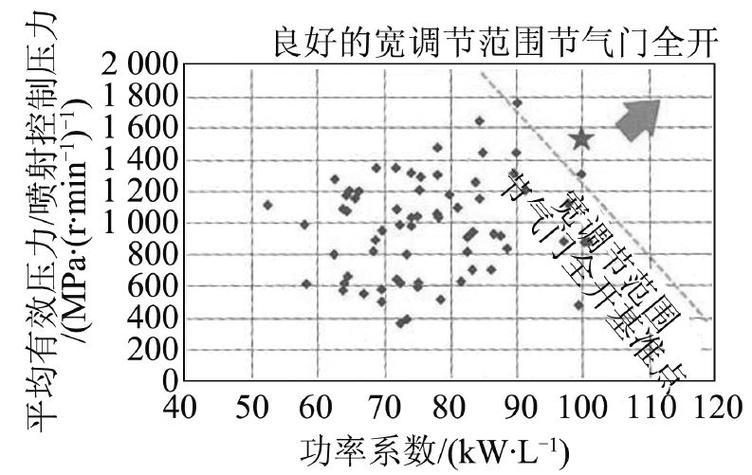

圖14 基于輸出功率的增壓控制及起始轉速分布了最大輸出功率與起步響應性

4 可變壓縮比渦輪增壓發動機改善整車性能

新型可變壓縮比渦輪增壓發動機通過VCR 機構與上文所述的相關技術的應用，實現了如圖15所示的功率特性。此外，配裝有該款發動機的新型InfinitiQX50車型的燃油耗性能及動力性能都已達到了領先水平(圖16)。

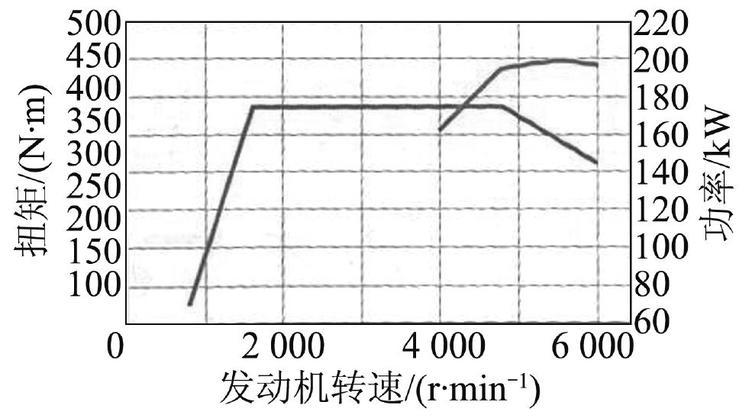

圖15 可變壓縮比渦輪增壓發動機性能曲線

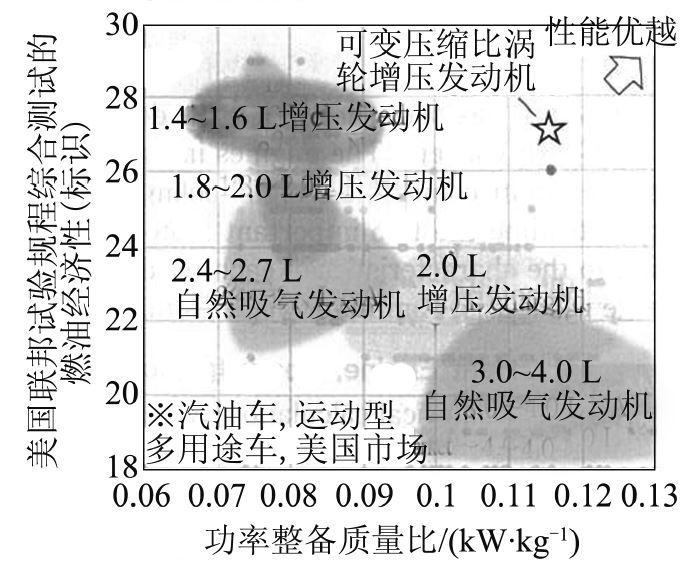

圖16 車輛燃油耗性能與動力性能

5 結語

綜上所述，新型可變壓縮比渦輪增壓發動機是世界首款量產型可變壓縮比發動機。由于組合了可變壓縮比機構及多種新型技術，一方面可使小型化渦輪增壓發動機動力性能提高到比傳統型發動機更優越的水平，另一方面顯著改善了燃油耗性能。隨著機型及其相關技術得以廣泛應用，需要進一步構建提高熱效率的發動機技術平臺，同時繼續發展該車型所應具備的駕駛愉悅性。
