汽車界，一直流傳著一句話：世界上只有兩種混動，一種是豐田，一種是其他。

對于豐田的THS混動系統，一直都是神一般的存在，跪舔之人數不勝數，就連汽車小白都曉得這套行星齒輪結構堪稱武當派“太極拳”，有著四兩撥千斤的奇效。

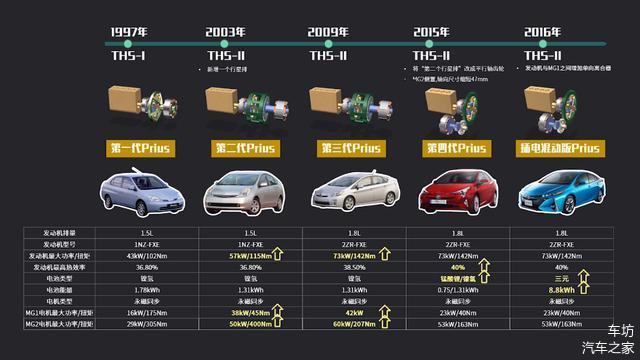

那么這套系統是如何“封神”的，到底有沒有Bug存在？從1997年至今，20多年里這套系統是如何一步步進化的？這套“武當太極”真就是天下第一嗎？

今天，小編帶你們回顧一下。

第一代THS

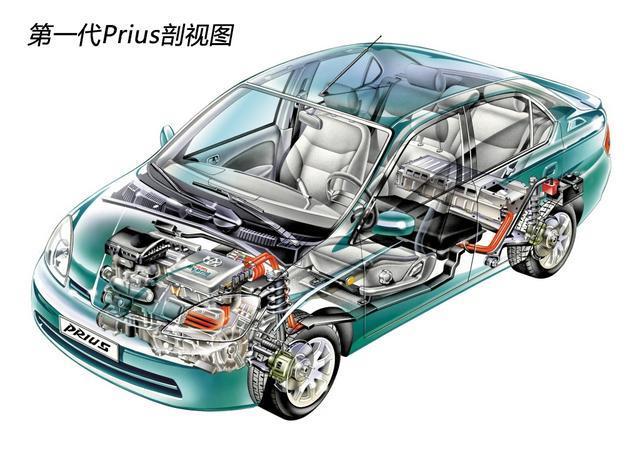

最早，豐田這套系統從1997年就已經量產了，并在第一代普銳斯上首次應用。當時的計算機系統還是windows97，手機普及率還不到2%。

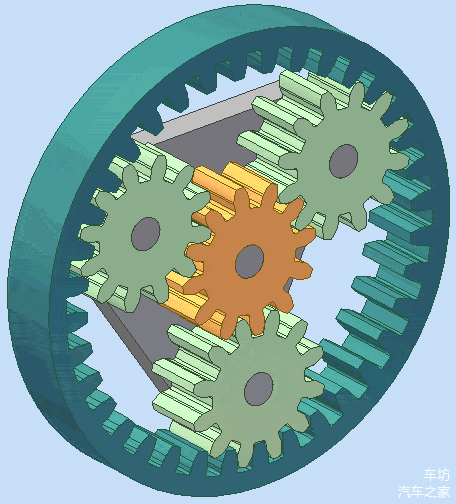

當然，THS-I系統也是非?！昂啙崱保黧w結構無非就是小白老師們口中的行星齒輪。

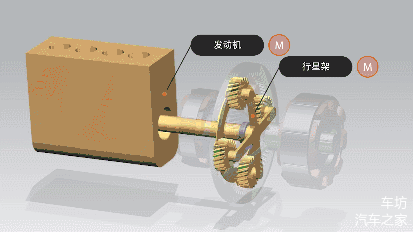

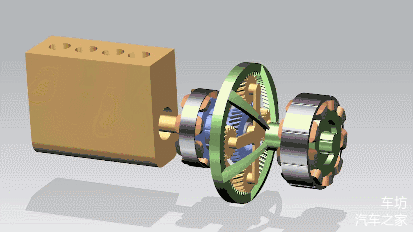

發動機，對應行星架；黃色部分

負責管理發動機的MG1電機，對應太陽輪；藍色部分

主要負責驅動的MG2電機，對應齒圈，同時齒圈通過傳動鏈外接到車輪；綠色部分

這套系統簡潔而可靠，通過控制發動機、MG1電機、MG2電機三者之間的相對轉速，讓發動機在不同工況下，始終都能工作在高效率的區間，從而達到節油的目的。

那么這套系統具體是如何工作的呢？

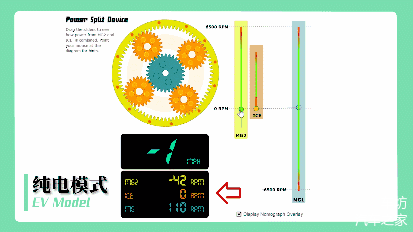

純電行駛時，連接發動機的行星架（橙色部分）是不轉動的，MG2電機轉速與車速成正比，MG1需要按照一定的比例反轉，但是到達一定車速后（約40km/h），發動機就必須啟動了。

混動行駛時，MG2轉速對應車速。通過調節MG1的轉速和負荷，可以將發動機控制在高效的轉速和負荷區間。豐田第一代普銳斯實測油耗為31km/L（約合3.22L/100km），確實非常優異。

這套系統看似精妙，但是有一個很明顯的弊端：無法將三個動力源的功率全部輸出到車輪端，也就造成了動力明顯不足的駕駛性問題。但在日本人成為“小白鼠”后，這套系統在歐美市場的表現還算不錯的，截止到2003年，全球20多個國家共售出12.3萬輛。

第二代THS系統

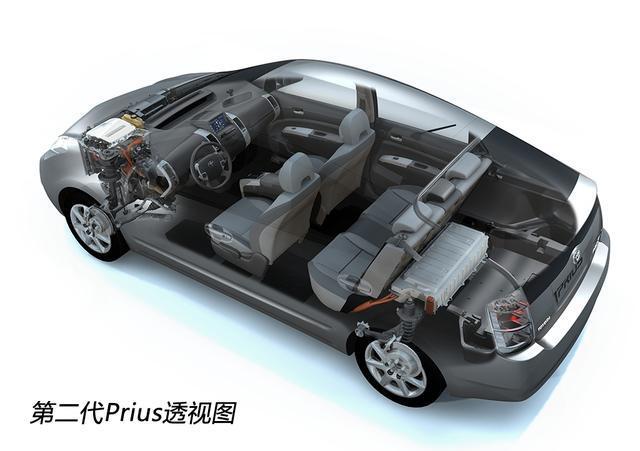

對于敏銳的日本人來說，他們不可能不知道THS-I存在的動力不足問題，于是乎就有了THS-II，在原有一個行星排的基礎上，新增了另外一個行星排。并把它用在了2003年上市的第二代Prius上面。

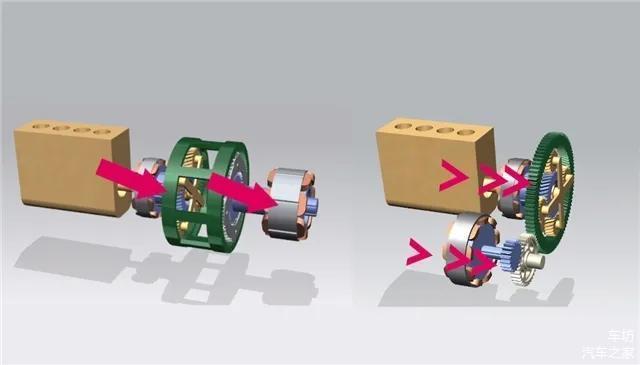

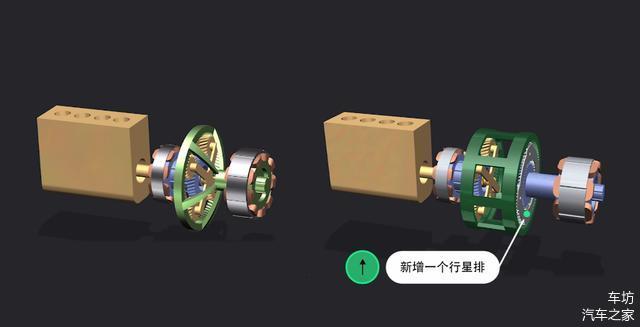

THS-I (左) THS-II (右)

很明顯，第二個行星排只有一個作用，就是成為了MG2的減速機構，通過降低MG2的轉速，放大MG2的扭矩，提高了車輛的動力性。

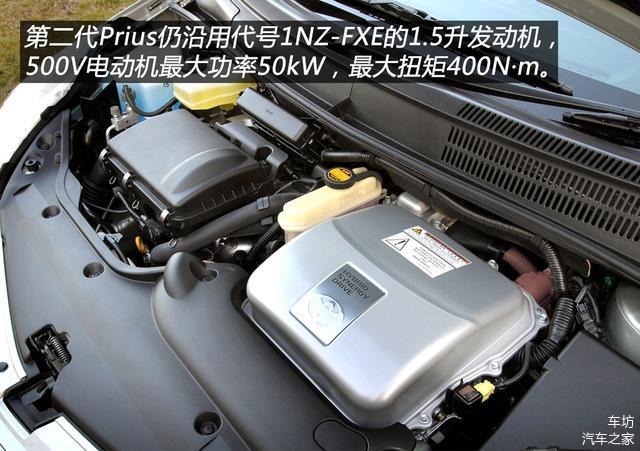

當然這樣改進的效果也是非常明顯的，第二代普銳斯當汽油發動機和電動機同時運轉時，其0-100km/h加速時間9.7秒，純電動模式下加速時間在11秒左右。但同時油耗同樣優異，官方給出的理論油耗為35.5km/L（約合2.82L/100km）。

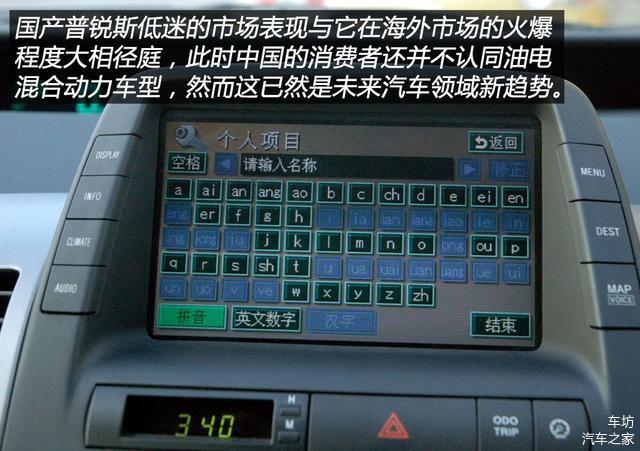

2005年12月，一汽豐田長春工廠開始投產第二代Prius，由于國內消費者對油電混合車型的認知度低，國內市場普銳斯表現低迷，但這并不影響其在國際市場上的表現，截至2011年停產，第二代Prius在全球40多個國家共售出119.2萬輛，是第一代的10倍。

二代普銳斯的百萬銷量給豐田帶來了極大的信心，2009年5月，第三代普銳斯上市，雖然THS-II系統沒變，但發動機排量提升到1.8L，動力性進一步提高，同時油耗進一步優化，官方給出的理論油耗為38km/L，約合2.63L/100km。

動力、油耗都有著不錯的表現，THS-II真的完美嗎？

答案是否定的！

由于結構的原因，THS-II中的MG1的最高轉速，限制了純電模式下的最高車速滿足不了插電混動車型的需要；

兩組行星齒輪結構造成THS-II系統軸向尺寸較大，非常不利于整車布置；

由于軸向空間限制，MG2電機尺寸不可能選的太大，直接限制了MG2的功率。

第二代THS改進版：THS-II-1

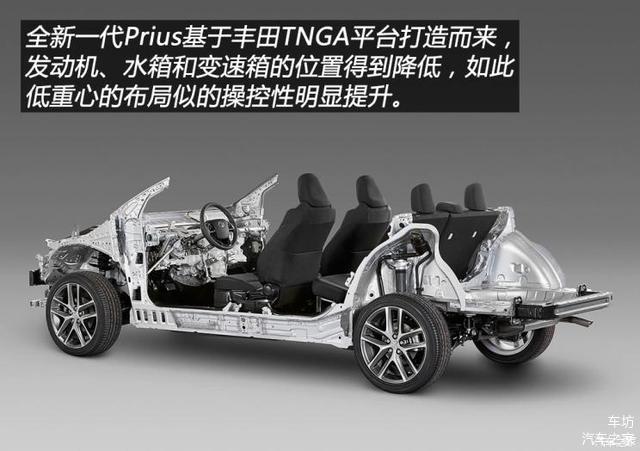

2015年，豐田推出了基于TNGA平臺打造的第四代普銳斯，并對之前的THS-II系統繼續進行改進。最顯著的特征變化就是：將驅動電機（MG2）的減速機構，由之前的“第二個行星齒輪排”，改為更普通的平行軸齒輪。同時原來三個動力源平行并列布置的形式，變成了將MG2側置。

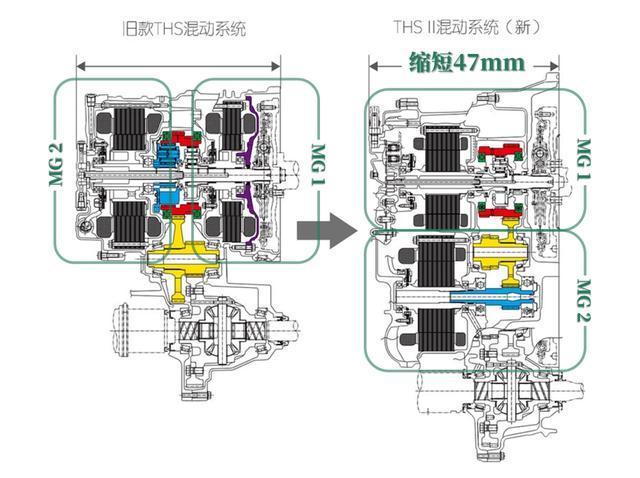

THS-II (左) THS-II-1(右)

改變布局后的THS-II-1系統帶來的最直接的好處就是軸向尺寸顯著縮短了47mm，同時MG2的功率也能變得更大。

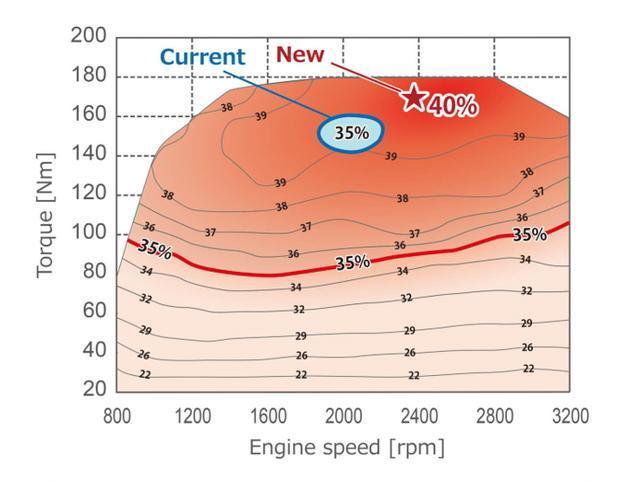

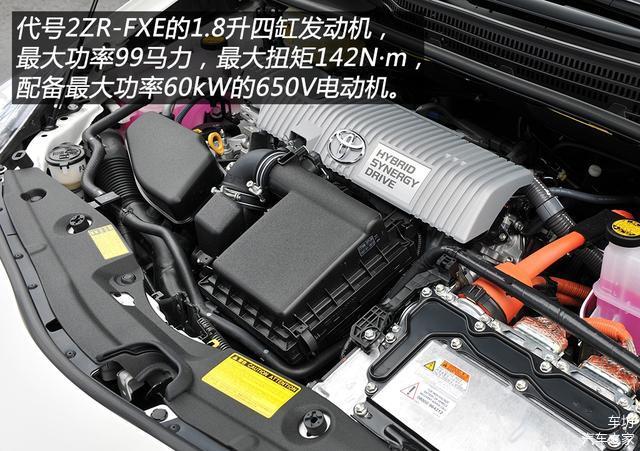

同時，第四代普銳斯將動力源改進為型號是2ZR-FXE的發動機，雖然發動機功率相比上一代Prius有所下降，但是熱效率提升到40%，而2015年市面上大多數車型的發動機熱效率都維持在30%左右的水平。

得益于容量更大的電池組，第四代Prius在純電動模式下的行駛里程將得到提升，標準前驅版Prius的油耗為37.2km/L，約合2.69L/100km。

插電版THS-II-1系統

動力、油耗都有著不錯表現，THS-II真的完美嗎？

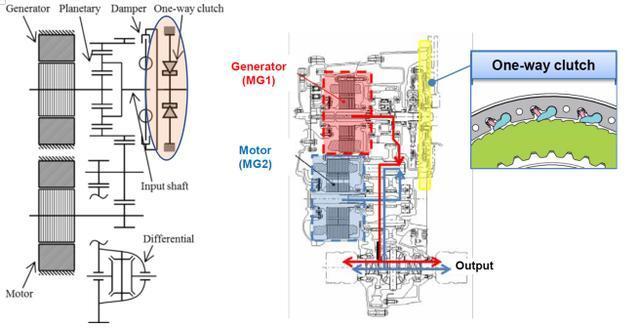

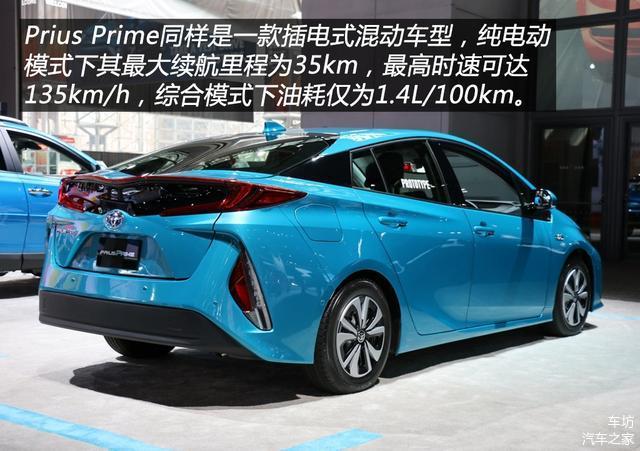

鑒于插電混動版車型在中國市場的熱銷，豐田于2016年基于第四代普銳斯車型又推出插電式混動版本的普銳斯Prime。與非插電混動版本相比，THS-II-1系統又進行了升級，在發動機和MG1之間增加了一個單向離合器。

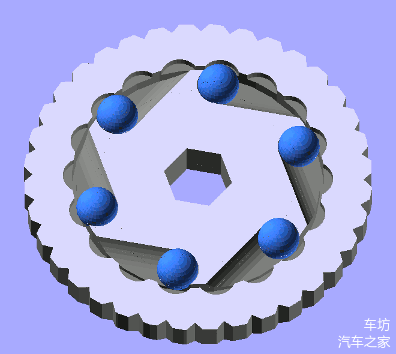

單向離合器

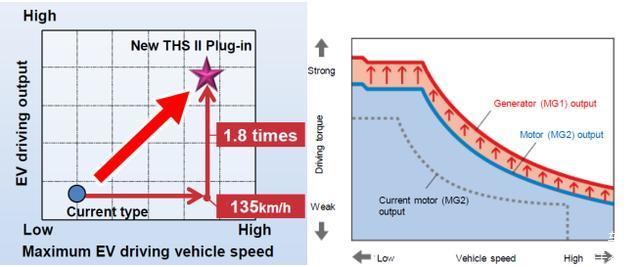

單向離合器的引入，可以阻止發動機反向旋轉，并允許發動機正向旋轉，實現動力的單向傳輸。新系統在純電模式下，兩電機可以同時輸出，形成了雙電機驅動的模式，純電驅動功率達到了原來的1.8倍，最高車速可以維持在135km/h。

應用前景與挑戰

截止目前，THS系統已經銷售了約1500萬臺。從最初的普銳斯到雷凌，卡羅拉，再到凱美瑞、雷克薩斯，如今豐田所有車型中，油電混動汽車的比例已經達到了65%。年銷量

但是，豐田THS并不是沒有對手。近幾年，本田i-MMD混動系統的強勢崛起令豐田十分不安。

本田iMMD經過三代的發展，搭配有高達135kW功率的電機驅動，在動力上也有著不錯的表現，在與豐田THS油耗差不多的情況下，擁有更強的性能、更好的駕駛感受、更低的價格、以及更未來化的動力形式，且銷量也在迅速攀升。
