摘要：近年來，新能源汽車和自動駕駛技術快速發展，為智能座艙行業的發展提供了良好的環境。對近10 年智能座艙技術的專利申請趨勢、專利申請區域分布、技術分支專利申請數量、技術發展趨勢、申請人排名進行分析，并對關鍵技術的發展脈絡進行梳理，旨在為相關企業、科研機關提供技術參考。

0 引言

智能座艙技術是一種集成了人工智能、物聯網、大數據、云計算等的先進技術[1]，能夠?qū)⑵囎摯蛟鞛橹悄芑?、?shù)字化、個性化的交互空間，提升駕駛體驗，增強安全性。近年來，國家相關部門陸續出臺了《關于開展智能網聯汽車準入和上路通行試點工作的通知》《智能汽車創新發展戰略》等一系列政策，促進了自動駕駛、智能汽車及車聯網行業的發展，也為智能座艙行業的發展提供了良好的環境[2]。因此，本文將對智能座艙的專利技術進行梳理，并分析智能座艙的專利態勢及關鍵技術的發展趨勢，以期為相關企業、科研機關的研發方向和知識產權保護提供技術參考。

1 專利技術分析

1.1 技術分解與數據獲取

通過分析智能座艙技術的發展進程[3-4]及國內外的產業政策，確定了相關技術分支，見表1。本文的專利數據來自incoPat 數據庫；數據采集時間范圍為專利文獻申請日自2015 年1 月1 日起，專利文獻公開日至2025 年3 月1日止；專利申請數量的單位均為“件”。通過分類號和關鍵詞構建檢索式，最終獲得專利申請64 063件。

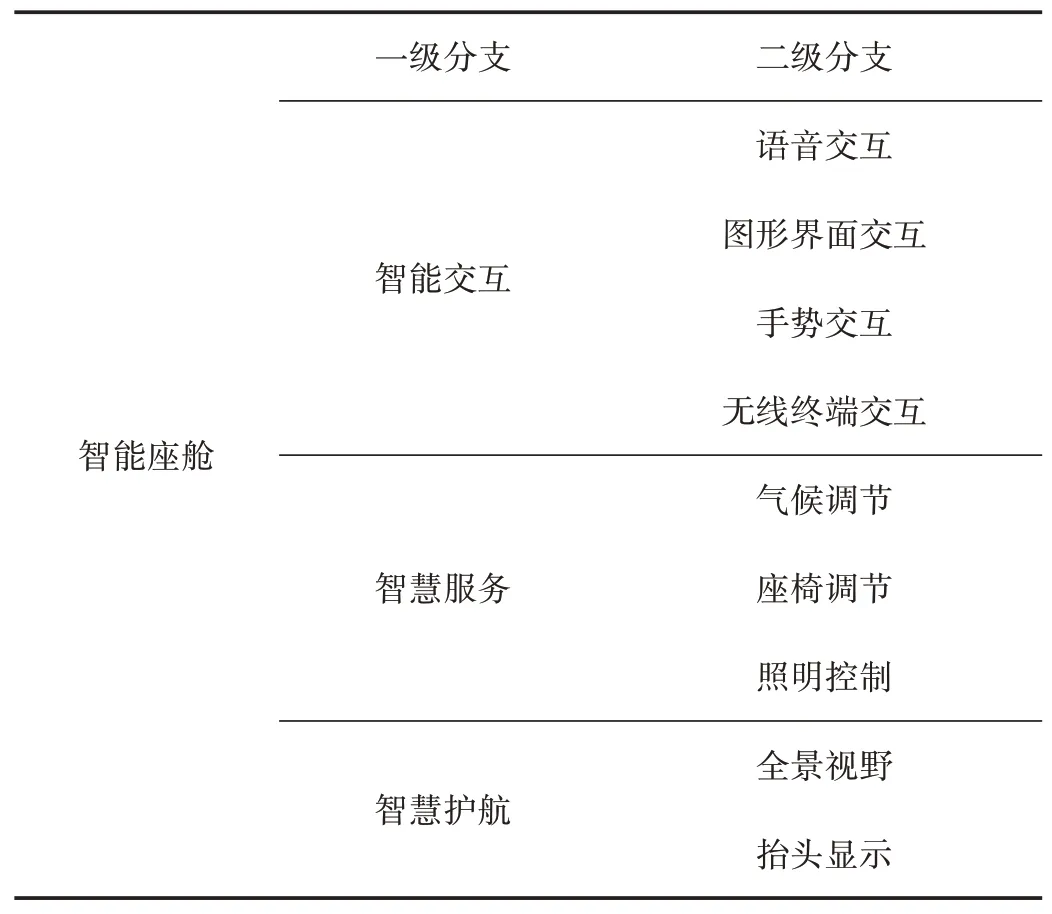

表1 技術分支

智能座艙技術的專利申請趨勢如圖1所示。

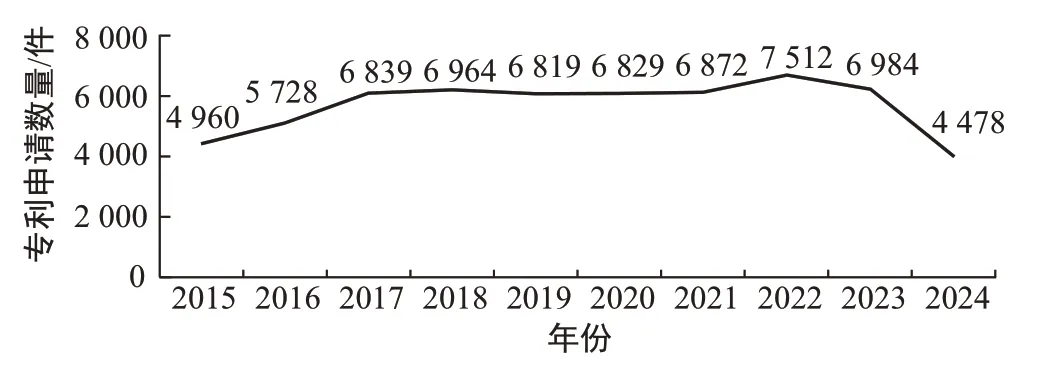

圖1 智能座艙技術的專利申請趨勢

由于輔助駕駛等相關技術發展較早，因此從2015年開始就已經有較多的關于智能座艙技術的專利申請。智能座艙技術近10 年的專利申請可以劃分為3 個階段。

（1）快速增長期（2015—2017年）。這段時間的專利申請數量增速較快，這與國內外陸續出臺了有利于自動駕駛技術發展的政策有關，例如：2013 年美國首次公布了自動駕駛分級的政策法規，2016 年美國頒布了第一份自動駕駛汽車聯邦政策文件；2015 年5 月我國國務院正式發布《中國制造2025》，隨后還提出開展智能網聯汽車示范試點。因此，從2015 年開始眾多創新主體紛紛進入自動駕駛領域，智能座艙技術的專利申請數量快速增長。

（2）平穩發展期（2017—2021 年）。隨著自動駕駛技術及通信技術的進一步發展，各個創新主體將智能座艙技術視為汽車領域中的“風口”，傳統車企與互聯網企業紛紛建立合作，并推出搭載智能座艙技術的汽車，例如華為公司基于鴻蒙系統向眾多車企提供包括智能座艙在內的解決方案，百度公司搭建Apollo 自動駕駛開放平臺向國內外眾多車企提供包括Apollo 智艙在內的智能汽車解決方案。因此，該時間段內智能座艙的專利申請數量較多，年申請量在6 800件以上。但由于受到全球經濟發展的影響，該時間段內的專利申請數量變化較小。

（3）恢復增長期（2022年至今）。智能座艙技術在創新、市場和用戶體驗方面取得顯著進展，并成為智能汽車的核心競爭力，因此從2022 年開始，智能座艙技術的專利申請數量開始恢復增長。

1.3 專利申請區域分布

智能座艙技術的專利申請區域分布如圖2所示。從智能座艙技術的專利申請區域分布來看，近10 年中國在智能座艙技術領域的專利申請數量遙遙領先，顯示出強大的技術創新能力和高額的研發投入。一方面，國家政策（如《智能汽車創新發展戰略》）推動了技術快速發展；另一方面，中國擁有全球最大的汽車市場，對智能座艙技術的需求旺盛，巨大的需求推動了本土企業的創新。美國的智能座艙技術專利申請數量排名第二，這得益于美國在人工智能、芯片和軟件領域具有全球領先優勢，谷歌、特斯拉等科技巨頭或車企共同推動了智能座艙技術的發展。日本在汽車電子和人機交互領域有深厚積累，并且日本企業在智能座艙技術方面注重實用性和可靠性，日本的智能座艙技術專利申請數量排名第三。韓國在屏幕技術（如OLED① OLED：organic light-emitting diode，有機發光二極管。）方面具有全球優勢，專利申請多與顯示和交互相關，韓國的智能座艙技術專利申請數量排名第四。德國在汽車制造和工程領域具有全球領先地位，其智能座艙技術專利申請數量排名第五。

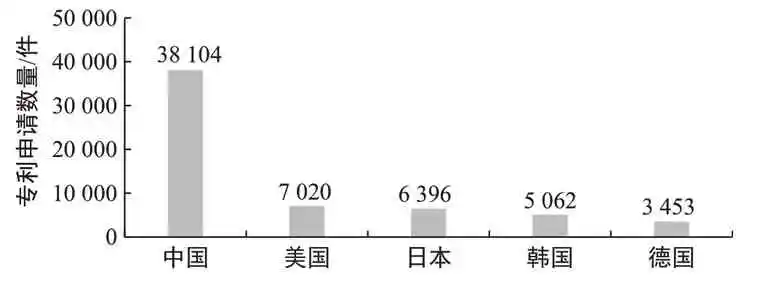

圖2 智能座艙技術的專利申請區域分布

1.4 技術分支專利申請數量

智能座艙技術一級分支的專利申請數量如圖3所示。

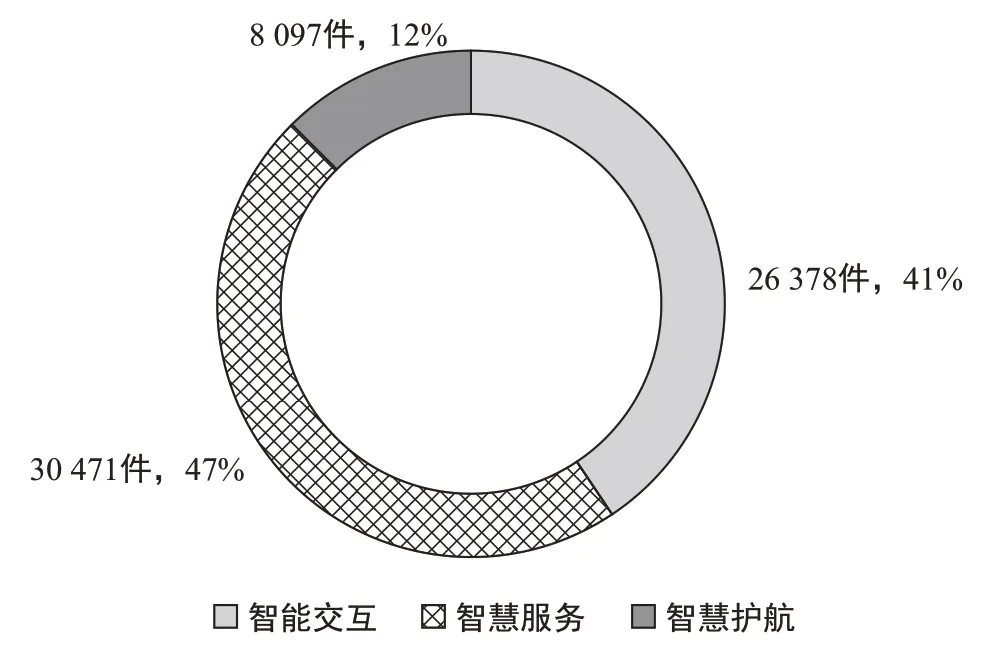

圖3 智能座艙技術一級分支的專利申請數量

從智能座艙技術一級分支的專利申請數量來看，智慧服務的專利申請最多，其占比高達47%。這反映出智慧服務是智能座艙技術中最活躍的分支，并且其在用戶體驗中處于核心地位。其次是智能交互的專利申請數量（占41%），智能交互也是智能座艙技術的重要分支。智慧護航的專利申請數量最少，僅占總量的12%，但是其涉及駕駛安全。從專利申請數量來看，智慧服務和智能交互是當前智能座艙技術的主要發展方向，而智慧護航則是未來需要進一步加強的領域。

智能座艙技術二級分支的專利申請數量如圖4所示。

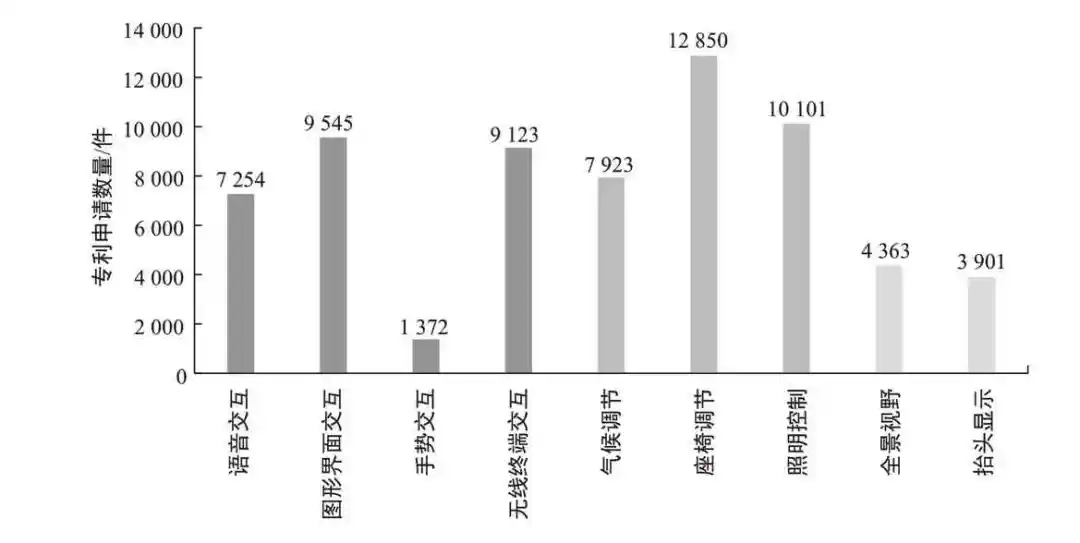

圖4 智能座艙技術二級分支的專利申請數量

從智能座艙技術二級分支的專利申請數量來看，智能交互中圖形界面交互、無線終端交互、語音交互的專利申請較多，手勢交互的專利申請較少；智慧服務中座椅調節的專利申請最多，氣候調節的專利申請相對較少；智慧護航中全景視野的專利申請略多于抬頭顯示。總體來看，語音交互、圖形界面交互、氣候調節、座椅調節、照明控制和無線終端交互是當前智能座艙技術的核心分支，專利申請數量多，且應用廣泛。手勢交互、全景視野和抬頭顯示的專利申請數量較少，但具有較大發展?jié)摿?。隨著技術的不斷進步，各分支將更加深度融合，推動智能座艙技術的全面升級。

1.5 技術發展趨勢

智能座艙技術二級分支前、后5年專利申請數量對比見表2。

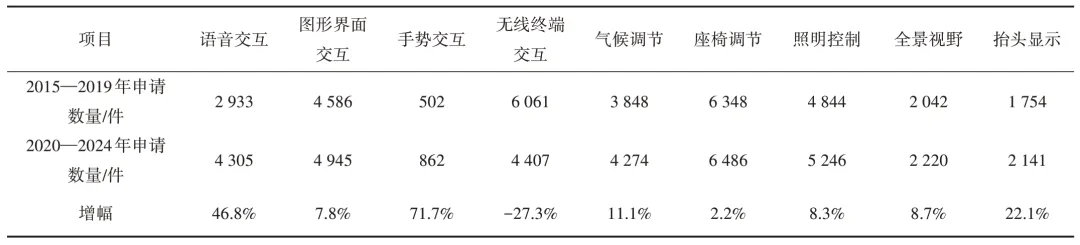

表2 智能座艙技術二級分支前、后5年專利申請數量對比

從前、后5 年的專利申請數量對比來看，語音交互（增幅為46.8%）、手勢交互（增幅為71.7%）和抬頭顯示（增幅為22.1%）的專利申請數量增長顯著，表明這些技術分支具有較大發展?jié)摿?。圖形界面交互（增幅為7.8%）、氣候調節（增幅為11.1%）、照明控制（增幅為8.3%）和全景視野（增幅為8.7%）的專利申請數量穩步增長，表明這些技術分支仍處于發展階段。座椅調節的專利申請數量（增幅為2.2%）增長緩慢，無線終端交互的專利申請數量（增幅為-27.3%）下降明顯，表明這些技術分支趨于成熟。因此，隨著智能座艙技術的不斷發展，語音交互、手勢交互和抬頭顯示等新興技術分支將成為創新重點，而圖像界面交互、氣候調節和照明控制等成熟技術分支將更加注重優化和場景化應用。

1.6 申請人排名

智能座艙技術全球?qū)＠暾埲伺琶鐖D5所示。從智能座艙技術的專利申請人排名來看，現代、福特、豐田、電裝、長城、一汽、吉利、長安、本田、通用的專利申請數量排名前十，其中現代汽車的專利申請數量遙遙領先，其近10 年智能座艙技術的專利申請數量高達1 514 件，福特、豐田、電裝、長城、一汽的專利申請數量均超過700 件。

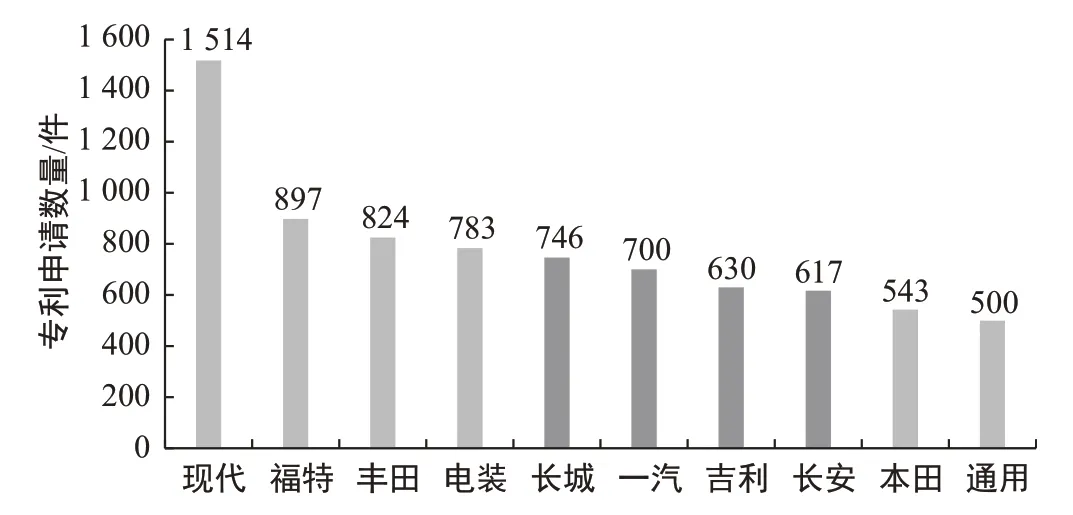

圖5 智能座艙技術全球?qū)＠暾埲伺琶?p>

從企業類型來看，除電裝為零部件企業外，其他企業均為整車制造企業，因此傳統車企在智能座艙領域具有較強的優勢。從申請人所屬國來看，前10個申請人中，中國申請人有4個，分別是長城、一汽、吉利、長安，這也與中國智能座艙技術專利申請總量排名第一相符合；日本申請人有3個，分別是豐田、電裝、本田；美國申請人有兩個；韓國申請人有一個。隨著智能汽車市場的快速發展，各國和各企業在智能座艙技術領域的競爭將更加激烈。

2 關鍵技術分析

通過前面的分析可知，智能交互中的語音交互和智慧護航中的抬頭顯示屬于當前智能座艙技術領域的創新重點。本文通過同族專利申請數量、被引證數量、申請人類型等多個維度篩選出了部分重要專利，下面將對語音交互和抬頭顯示在近10 年的重要專利進行分析。

2.1 語音交互

語音交互重要專利分布如圖6所示。

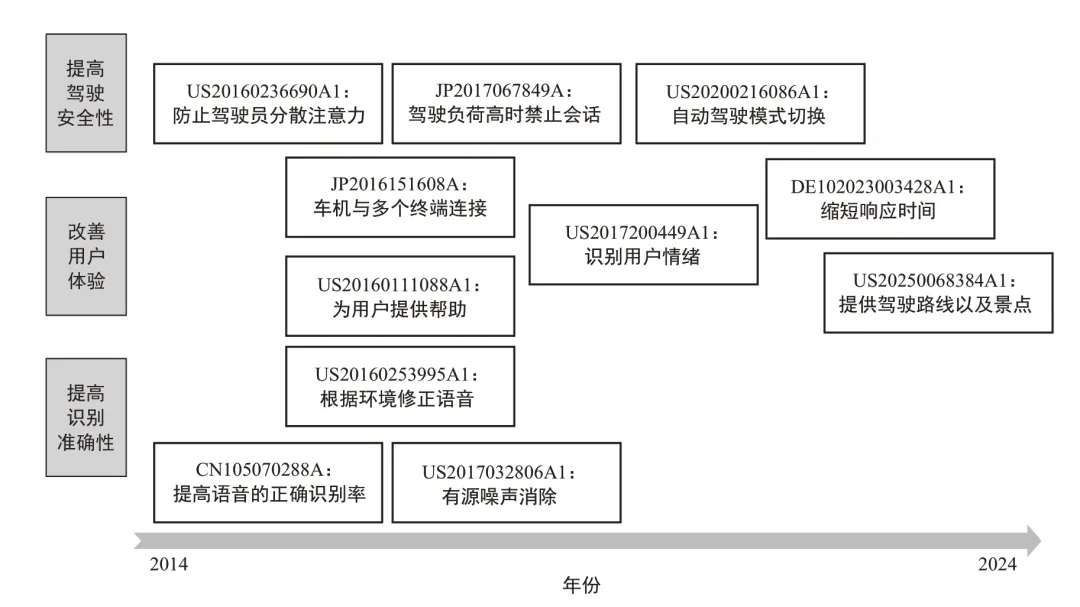

圖6 語音交互重要專利分布

在語音交互分支中，篩選出的重要專利主要涉及提高識別準確性，改善用戶體驗及提高駕駛安全性3個方面。

在提高識別準確性方面，百度公司于2015 年提出了一件涉及車載語音指令識別方法的專利申請（CN105070288A）：通過預先訓練的深度神經網絡模型確定用戶可能意圖的置信度，然后根據置信度從用戶可能意圖中確定用戶真實意圖，以提高語音指令的正確識別率。哈曼國際工業有限公司于2015年提出了一件涉及改進語音識別性能的專利申請（US2017032806A1）：通過噪聲消除波抵消環境噪聲，可減小麥克風及周圍的噪聲，在不增加成本的同時提升語音識別系統的性能。華為公司于2016 年提出了一件涉及語音識別的專利申請（US20160253995A1）：根據檢測環境類型對輸出語音進行修正，以解決語音識別穩定性差的問題。

在改善用戶體驗方面，阿爾派電子有限公司于2015 年提出了一件涉及多個信息終端連接的專利申請（JP2016151608A）：當多個智能手機被帶入車輛中時，用戶按下屏幕上的語音識別按鈕，從而激活相應的智能手機的語音識別功能，降低用戶操作復雜度。現代汽車公司于2015 年提出了一件涉及音頻、視頻導航設備的專利申請（US20160111088A1）：在相同模式的出現頻次超過閾值時，顯示單元在語音識別屏幕中呈現幫助，從而方便用戶更好地使用和控制車輛設備。新興汽車有限責任公司于2017 年提出了一件涉及識別用戶情緒的專利申請（US2017200449A1）：通過用戶音調識別用戶情緒，并提供相應服務。奔馳公司于2023 年提出了一件涉及車載語音助手的專利申請（DE102023003428A1）：在語音交互中根據上下文和操作意圖之間的關系來操控車輛，縮短語音助手做出反應所需的時間。賽輪思（Cerence）公司于2024 年提出了一件涉及車載娛樂系統的專利申請（US20250068384A1）：通過語音接口接收導航信息和旅行信息，向車內乘員輸出有趣的評論，幫助駕駛員探索沿途風景。

在提高駕駛安全性方面，哈曼國際工業有限公司于2015 年提出了一件涉及自適應交互的專利申請（US20160236690A1）：根據駕駛員狀態、車輛狀態、車輛環境狀態識別駕駛員的情境和語境，改變語音輸出的音調或者禁止語音輸出以防止駕駛員分散注意力。電裝公司于2015 年提出了一件涉及駕駛員交互的專利申請（JP2017067849A）：根據車外交通信息及車內駕駛員信息確定駕駛員的駕駛負荷，并確定是否允許輸出語音。賽輪思公司于2020 年提出了一件提高自主車輛安全性和靈活性的專利申請（US20200216086A1）：駕駛員可以通過語音控制系統控制駕駛目的地、路線和駕駛模式。

然而在人機交互中，語音交互作為單模態交互，在復雜環境下的語音識別、上下文理解與多輪對話管理、情感識別與個性化響應中并不能很好地滿足用戶需求，因此當前的發展趨勢是結合語音、觸控、手勢、視覺、傳感器等實現多模態交互[5]，提高交互效率，提升場景適應性，降低誤操作率。例如在專利申請US2017200449A1中，識別用戶情緒時，除了通過語音方式識別用戶音調外，還通過車輛的攝像頭捕獲人類駕駛員的面部圖像，識別面部表情及其變化，從而預測駕駛員的心情。

2.2 抬頭顯示

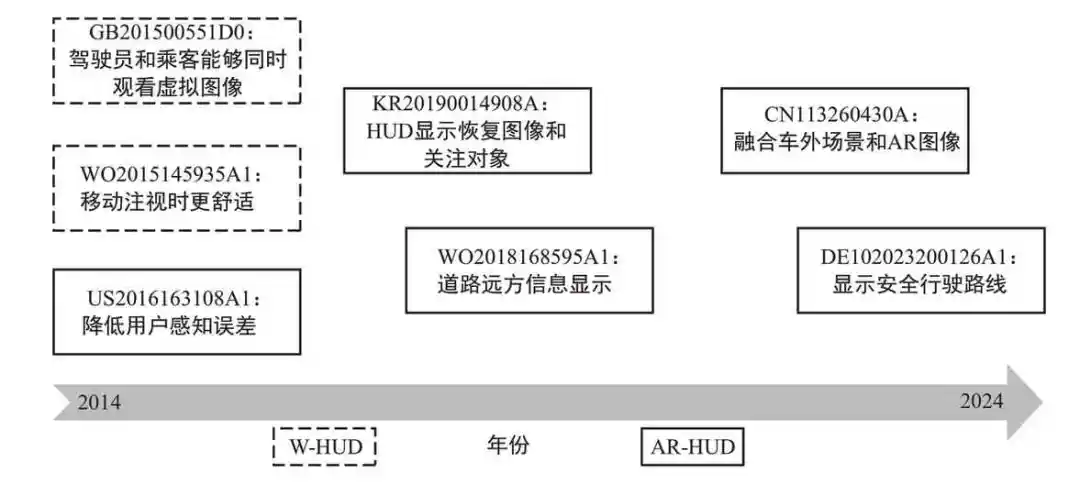

抬頭顯示重要專利分布如圖7所示。

圖7 抬頭顯示重要專利分布

抬頭顯示（head-up display，簡稱HUD）技術主要包括風擋式抬頭顯示（windshield HUD，簡稱W-HUD）和增強現實抬頭顯示（augmented reality HUD， 簡稱AR-HUD）。例如，捷豹公司于2015 年提出了一件涉及W-HUD 的專利申請（GB201500551D0）：雙平視顯示裝置使得駕駛員和乘客能夠同時觀看虛擬圖像，以解決乘客不能觀看虛擬圖像的技術問題。松下公司于2015 年提出了一件涉及虛擬圖像顯示裝置的專利申請（WO201514 5935A1）：通過擋風玻璃反射圖像來顯示虛擬圖像，同時考慮駕駛員注視點的變化，使得觀察者更舒適?，F(xiàn)代公司于2015年提出了一件涉及增強現實方法的專利申請（US20161 63108A1）：在駕駛員觀看車外物體時，根據駕駛員眼睛位置，來校正物體或者眼睛的增強現實顯示坐標的誤差，最后顯示外部物體信息的增強現實圖形，從而降低用戶感知誤差。三星公司于2017 年提出了一件涉及平視顯示器的專利申請（KR20190014908A）：根據道路消失點生成駕駛員感興趣區域的恢復圖像，從恢復圖像中檢測感興趣的對象并通過HUD 顯示恢復圖像和關注對象。日本精機株式會社于2018 年提出了一件涉及平視顯示器的專利申請（WO2018168595A1）：根據駕駛情況在適當?shù)娘@示距離處顯示車輛信息圖形。華為公司于2021 年提出了一件涉及AR-HUD 的專利申請（CN113260430A）：獲取車外場景對應的增強現實圖像，融合車外場景和增強現實圖像并通過顯示屏顯示，提升駕駛員對路面信息的感知能力，確保駕駛安全并提升舒適性。大眾汽車公司于2023年提出了一件涉及信息通知的專利申請（DE10202320 0126A1）：獲取車輛周圍其他車輛的危險狀態信息，并根據危險狀態信息在車輛的擋風玻璃上顯示相應的安全行駛軌跡。

通過分析上述重要專利可以發現，AR-HUD 更能滿足用戶需求，并且HUD 技術正處于從W-HUD 向ARHUD快速發展的道路上。

3 總結

通過以上分析可知，智能座艙是智能汽車的重要組成部分，智能座艙技術已經成為全球汽車產業發展的戰略方向。近10 年，，并且遠超其他國家的專利申請數量，這與我國陸續出臺眾多利好自動駕駛的政策有關，也與我國新能源汽車產業的高速發展有關；從申請人排名來看，傳統車企在智能座艙領域具有較強的優勢，專利申請數量排名前十的申請人中，我國申請人有4 個；從技術分布來看，語音交互、圖形界面交互、座椅調節、照明控制和無線終端交互的專利申請數量較多；從發展趨勢來看，語音交互、手勢交互和抬頭顯示等技術分支將成為未來的創新重點。在關鍵技術方面，語音交互技術主要涉及提高識別準確性，改善用戶體驗及提高駕駛安全性3 個方面，并向多模態交互方向發展；而抬頭顯示技術正在從風擋式抬頭顯示向增強現實抬頭顯示快速發展。
