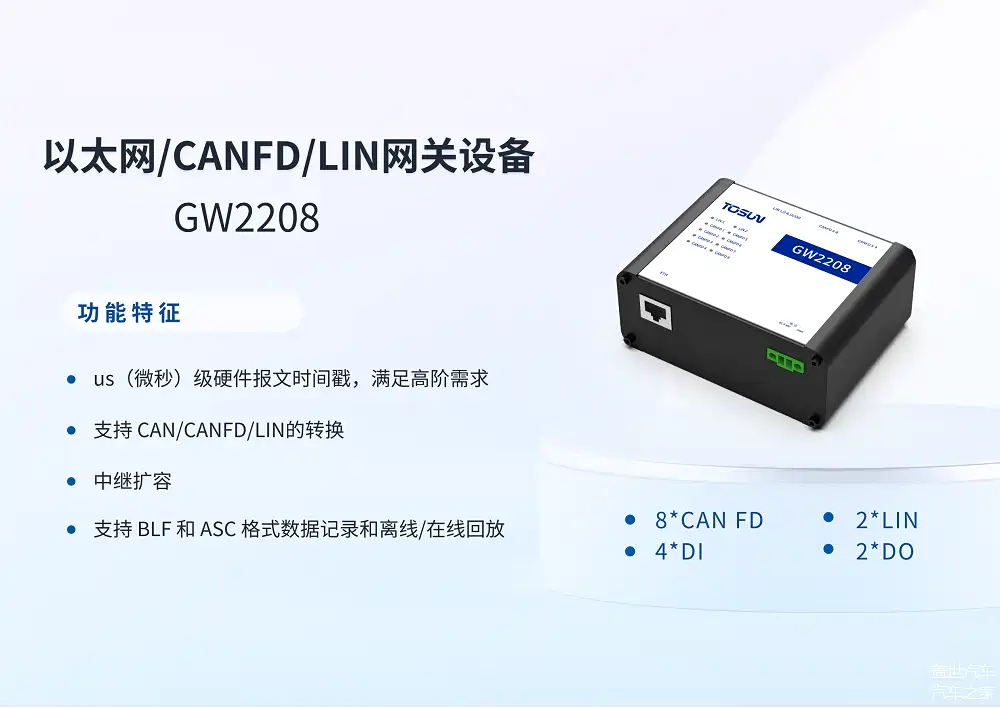

在汽車電子與工業通信領域，多總線協議并存帶來的系統復雜性一直是工程師面臨的挑戰。同星智能正式推出GW2208智能網關，一款突破性的多協議轉換中樞，以8路CAN/CANFD+2路LIN+數字I/O的強悍配置，重新定義總線通信的靈活性與效率。

—產品簡介

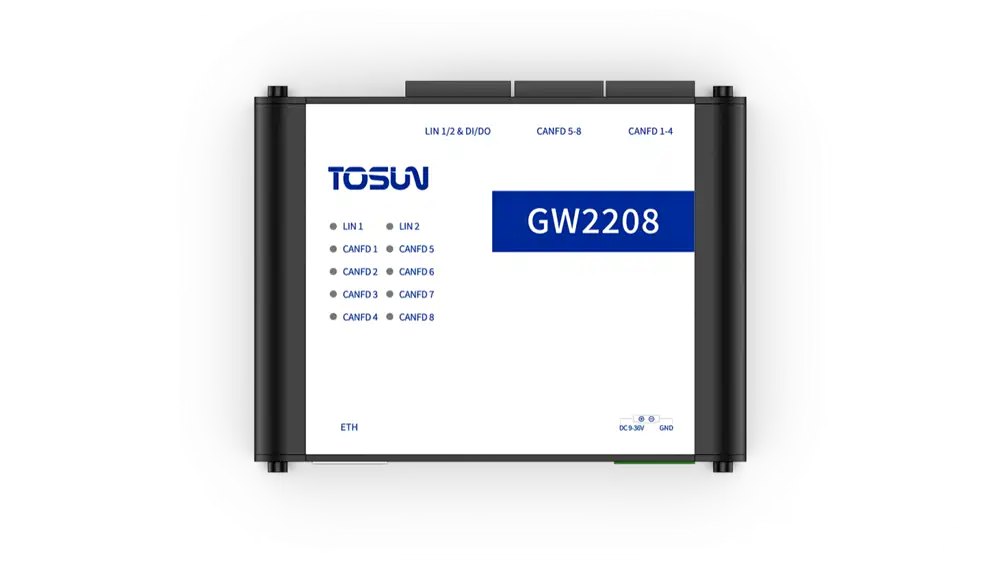

GW2208 是同星智能推出的一款可將 CAN/LIN 轉以太網的網關設備，支持在線/離線使用（*離線網關功能后續升級支持），它集成了先進的 CAN/CANFD 和 LIN 總線技術，支持多種通信協議和數據處理功能。它不僅支持 CAN 與 CANFD 之間的轉換，還能夠?qū)崿F(xiàn) CAN 與 LIN 的互轉以及 LIN 與 LIN 的互轉。這使得 GW2208 能夠?qū)崿F(xiàn)不同總線協議之間的無縫通信，為復雜系統中的總線通信提供了極大的便利。

其中 8 路 CAN/CANFD，在 CAN 協議下波特率 125Kbps-1Mbps 可調，CANFD 協議下最大支持 8Mbps；2 路 LIN 主從節點可軟件配置，支持 0-20Kbps 波特率；同時內置多路數字 I/O接口，方便于多種信號測量和系統集成。

GW2208 采用以太網的方式與 PC 連接，確保了數據傳輸?shù)乃俾?，使得設備在進行大量總線數據處理時不會與 PC 端出現通訊瓶頸，配合功能強大的 TSMaster 軟件，支持加載 DBC，LDF，XML，ARXML 等格式數據庫文件，可以很方便地監控、分析、仿真各類總線數據，也支持 UDS 診斷、ECU 刷寫、CCP/XCP 標定等功能。

—功能特征

● us（微秒）級硬件報文時間戳，滿足高階需求；

● Windows 系統免驅設計；

● 8 路 CAN/CANFD，2 路 LIN；

● 支持 DO *2，DI *4；

● 支持 CAN/CANFD/LIN 的轉換；

● CAN 通道波特率 125Kbps-1Mbps 可調，CANFD 最大支持 8Mbps；

● LIN 通道協議支持 LIN1.3 和 2.x，波特率 0-20Kbps；

● LIN 總線主從節點可軟件配置；

● CAN 內置 120Ω終端電阻可軟件配置；

● CAN 支持 Self-ACK 自應答配置；

● CAN/CANFD/LIN 報文過濾

● 中繼擴容；

● 支持 BLF 和 ASC 格式數據記錄和離線/在線回放；

● 提供基于 API 接口的示例工程，便于二次開發；

● 自由設定轉換規則且轉換規則可持久保存，離線網關功能（*后續升級支持）

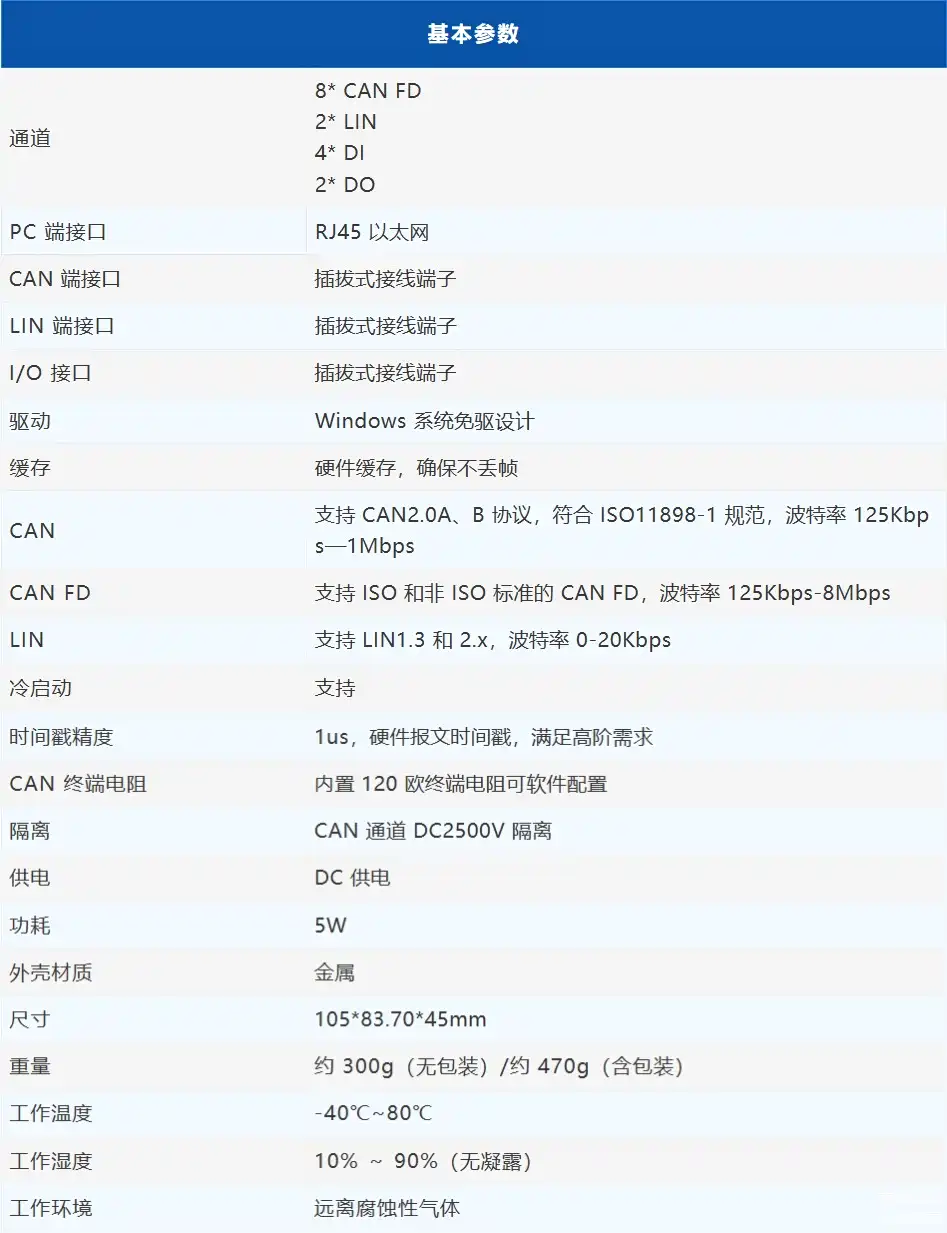

—技術參數

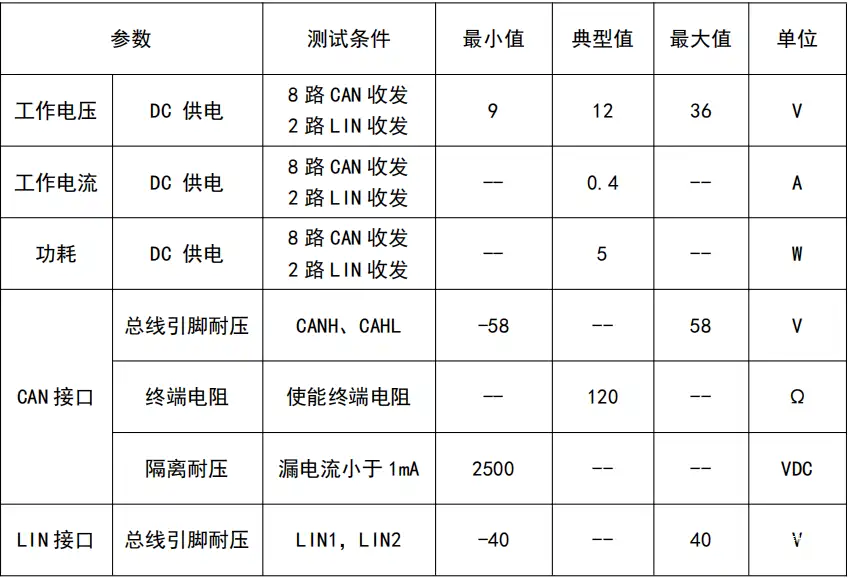

—電氣參數
