STM8獨立看門狗介紹
獨立看門狗模塊可以用于解決處理器因為硬件或軟件的故障所發生的錯誤。它由一個內部的128kHz的LSI阻容振蕩器作為時鐘源驅動，因此即使是主時鐘失效時它仍然照常工作。
獨立看門狗功能說明
圖24是STM8獨立看門狗模塊的功能框圖。
當在鍵寄存器(IWDG_KR)中寫入數值0xCC后，獨立看門狗就被啟動了，計數器開始從它的復位值0xFF開始遞減計數，當計數減到0x00時就會產生一個復位信號(WDG RESET)。
使用IWDG_PR和IWDG_RLR寄存器配置獨立看門狗。IWDG_PR寄存器是用于選擇驅動計數器時鐘的預分頻系數。每當KEY_REFRESH的數值(0xAA)寫入到IWDG_KR寄存器時，獨立看門狗將用IWDG_RLR的數值刷新計數器的內容，從而避免了產生看門狗的復位。
IWDG_PR和IWDG_RLR寄存器具有寫保護功能，要修改它們前，需首先在IWDG_KR寄存器寫入KEY_ACCESS代碼(0x55)；在IWDG_KR寫入0xAA將恢復寫保護狀態。

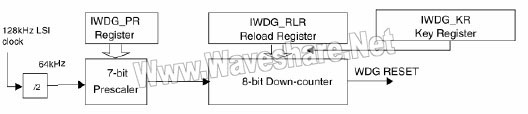

(圖24:STM8獨立看門狗框圖)
硬件看門狗功能
如果在IWDG_HW選擇字節中使能了硬件看門狗的功能，在芯片上電時看門狗的功能被自動開啟，如果軟件不能及時操作鍵寄存器，則在計數器達到0x00時產生復位。關于選擇字節的內容請參考數據手冊中的說明。超時周期
超時周期由計數器數值和時鐘預分頻器決定，下表列出了它們的數值。

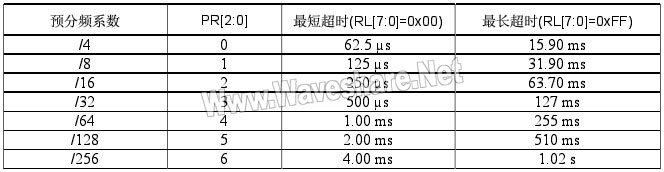

(表26:STM8看門狗超時周期(假定計數器時鐘為64kHz) )
鍵寄存器(IWDG_KR)
地址偏移值：0x00
復位值：未定義
| 位7:0 | KEY[7:0]：鍵值 軟件必須在規定的時間內寫入KEY_REFRESH數值，否則當計數器數值達到0時，看門狗會產生一個復位。 KEY_ENABLE數值=0xCC 寫入KEY_ENABLE數值將啟動IWDG。 KEY_REFRESH數值=0xAA 寫入KEY_REFRESH數值將刷新IDDG。 KEY_ACCESS數值=0x55 寫入KEY_ACCESS數值將允許對受保護的IWDG_PR和IWDG_RLR寄存器的操作 |
|---|
預分頻寄存器(IWDG_PR)
地址偏移值：0x01
復位值：0x00
| 位7:3 | 保留，必須保持為0。 |
|---|---|
| 位2:0 | PR[2:0]：預分頻系數 這些位是寫保護的。它們用于指定對計數器時鐘分頻的分頻系數。 000：分頻系數=4 001：分頻系數=8 010：分頻系數=16 011：分頻系數=32 100：分頻系數=64 101：分頻系數=128 110：分頻系數=256 111：保留 |
重裝載寄存器(IWDG_RLR)
地址偏移值：0x02
復位值：0xFF
| 位7:0 | RL[7:0]：看門狗計數器重裝載數值 這些位是寫保護的(見14.2)。每次在IWDG_KR寄存器中寫入0x 被傳送到看門狗的計數器中，看門狗的計數器將重新從這個值開和時鐘的預分頻系數決定，見表26。 |
|---|
IWDG寄存器映像和復位數值

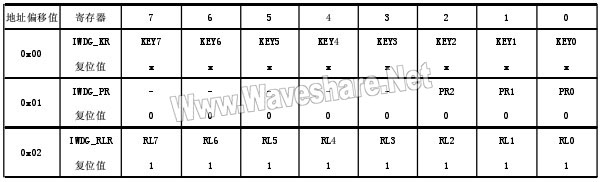

(表27:STM8 IWDG寄存器映像 )
