本來購買 ESP-Prog 調試 ESP32，發現無論如何 Ubuntu 22.04 都無法發現該設備（不知道是硬件問題還是驅動問題）（2024-02-13更新，是micro usb線的問題。有些micro usb線其實只有電源線，數據線不生效）。在網上看到一篇文章，可以利用樹莓派進行 Jtag 調試。鏈接如下：ESP32 JTAG Debugging using Raspberry Pi。
這里需要說明下，隨著openocd-esp32 項目的更新，這篇文章有些過期了，具體可見下面的文件: openocd-esp32/tcl/interface/raspberrypi-gpio-connector.cfg

# GPIO 25 (pin 22) previously used for TMS/SWDIO is pulled-down by default.
# The JTAG/SWD specification requires pull-up at the target board
# for either signal. Connecting the signal pulled-up on the target
# to the pull-down on the adapter is not a good idea.
# GPIO 8 is pulled-up by default.
echo 'Warn : TMS/SWDIO moved to GPIO 8 (pin 24). Check the wiring please!'

所以需要把文章中樹莓派的 GPIO25 修改到 GPIO8

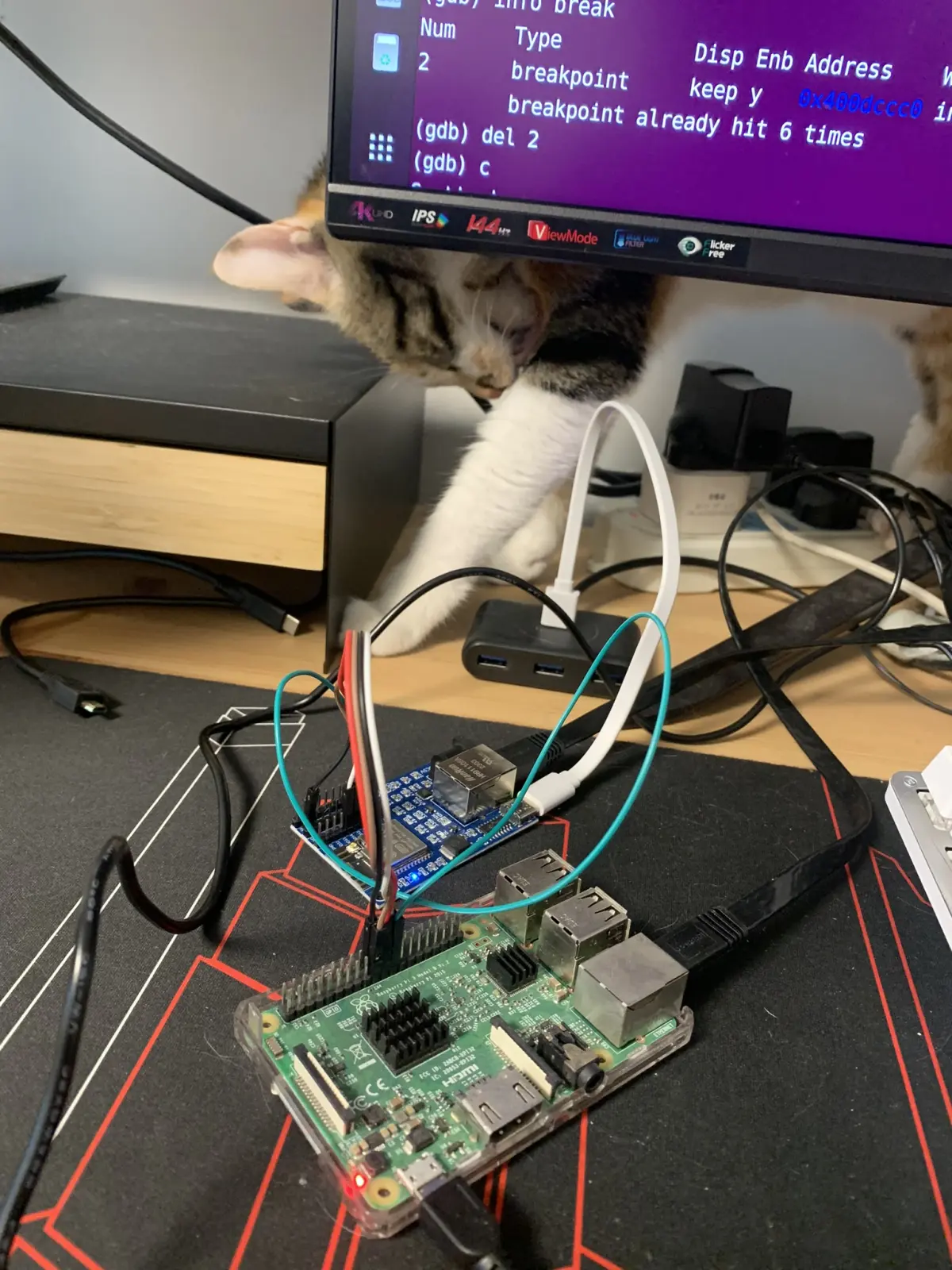

ESP32和樹莓派的連接

關鍵字：樹莓派 ESP32 Jtag 調試引用地址：使用樹莓派進行 ESP32 Jtag 調試
