16位高級控制定時器(TIM1)簡介
STM8S的TIM1由一個16位的自動裝載計數器組成，它由一個可編程的預分頻器驅動。
本章中使用i來代表1、2、3、4，分別對應于四個不同的捕獲/比較通道。
高級控制定時器適用于許多不同的用途：
基本的定時
測量輸入信號的脈沖寬度(輸入捕獲)
產生輸出波形(輸出比較，PWM和單脈沖模式)
對應與不同事件(捕獲，比較，溢出，剎車，觸發)的中斷
與TIM5/TIM6或者外部信號(外部時鐘，復位信號，觸發和使能信號)同步
高級控制定時器廣泛的適用于各種控制應用中，包括那些需要中間對齊模式PWM的應用，該模式支持互補輸出和死區時間控制。
高級控制定時器的時鐘源可以是內部時鐘，也可以是外部的信號，可以通過配置寄存器來進行選擇。
主要特性
STM8S的TIM1的特性包括：
16位向上、向下、向上/下自動裝載計數器
允許在指定數目的計數器周期之后更新定時器寄存器的重復計數器
16位可編程(可以實時修改)預分頻器，計數器時鐘頻率的分頻系數為1～65535之間的任意數值
同步電路，用于使用外部信號控制定時器以及定時器互聯(某些型號的芯片沒有定時器互聯功能)
多達4個獨立通道可以配置成：
─輸入捕獲
─輸出比較
─PWM生成(邊緣或中間對齊模式)
─六步PWM輸出
─單脈沖模式輸出
─三個支持帶互補輸出，并且死區時間可編程的通道剎車輸入信號可以將定時器輸出信號置于復位狀態或者一個已知狀態
產生中斷的事件包括：
─更新：計數器向上溢出/向下溢出，計數器初始化(通過軟件或者內部/外部觸發)
─觸發事件(計數器啟動、停止、初始化或者由內部/外部觸發計數)
─輸入捕獲
─輸出比較
─剎車信號輸入

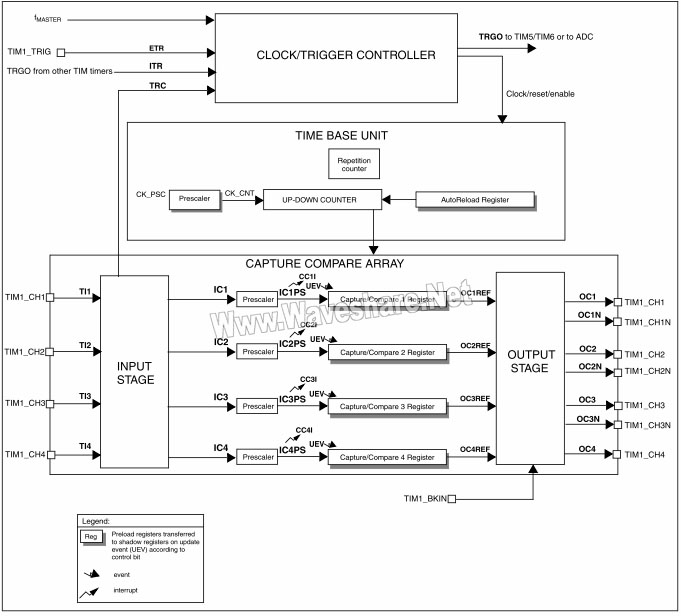

(圖28：TIM1框圖)
