本節學習：

分析linux中的OOS聲卡系統

修改s3c2410-uda1341.c的控制部分，移植wm8976聲卡

使用madplay應用程序播放mp3

本節常用英語單詞：

volume：音量，dsp：數字信號處理(Digital Signal Processing)，mixer：混音器，unit：單位,個體

1、聲音三要素

采樣頻率

音頻采樣率是指錄音設備在一秒鐘內對聲音信號的采樣次數，常用的采樣率有：

8KHz ---電話所用采樣率，對于人的說話已經足夠清楚

22.05KHz ---無線電廣播所用采樣率

32KHz ---miniDV數碼視頻、DAT所用采樣率

44.1KHz ---音頻CD，也常用于MPEG-1 視頻（VCD、SVCD、MP3）所用采樣率

48KHz ---miniDV、數字電視、DVD、DAT、電影和專業視頻所用的數字聲音所用采樣率

50KHz ---商用數字錄音機所用采樣率

96KHz ---BD-ROM（藍光盤）音軌和HD_DVD（高清晰度DVD）音軌等所用采樣率

而2440開發板的采樣頻率IISLRCK最高可以達到96KHz，滿足了很多常用的采樣場合，如下圖所示：

量化位數

指每個采樣點里傳輸?shù)?a href="http://www.weightgang.cn/zhuanti/4yjTuH" style="color:#4595e6;" target="_blank">數字信號次數，如下圖所示，其中藍線表示模擬信號，紅線表示數字信號，量化位越高，數字信號就越可能接近原始信號，音質越好

一般的量化位數為：

8位：分成256次；

16位：分成65536次，已到CD標準；

32位：分成4294967296次，很少用到

2440的開發板只支持8位，16位，如下圖所示：

其中LRCK就是采樣頻率，當LRCK為低時，表示傳輸?shù)牟蓸訑?shù)據是左聲道，當LRCK為高時，表示傳輸?shù)牟蓸訑?shù)據是右聲道，每個采樣點，SD（serial data）都可以傳輸8位，或16位數字信號（從低位到高位傳輸）

聲道數

常有單聲道和立體聲之分，（有的也處理成兩個喇叭輸出同一個聲道的聲音），而立體聲更能感受到空間效果，但數據量翻倍

所以，聲音的每秒數據量（字節/s）=（采樣頻率 X 量化位數 X 聲道數）/8；

2、WM8976聲卡硬件分析

聲卡是負責錄音、播音、調節音量和聲音合成等的一種多媒體板卡

本節使用的聲卡是2440板上自帶的WM9876聲卡

當我們播放聲音時，將數字信號傳入I2SDO腳，聲卡便通過解碼，產生模擬信號到喇叭/耳機

當我們錄音時，聲卡便獲取麥克風的模擬信號，編碼出數字信號到I2SDI引腳上

VM8976接口分為兩種：I2S接口（提供音頻接收和發送）、控制接口（控制音量大小，使能各個輸出通道等）

IIS接口相關的引腳如下：

MCLK：主機為解碼芯片提供的系統同步時鐘（Master/system clock input）

BCLK：編解碼芯片提供的串行時鐘信號（Audio bit clock output）

I2SLRCK：采樣頻率信號，當為低電平時是采樣的是左聲道信號，為高電平時是采樣的是右聲道信號

I2SDI：ADC數據輸入

I2SDO：DAC數據輸出

如下圖所示：

控制接口相關的引腳如下:

CSB/GPIO1：3線 控制數據使能引腳

SCLK：3線/2線 始終引腳

SDIN：3線/2線 數據輸入輸出引腳

MODE：3線/2線 控制選擇，當MODE為高，表示3線控制，MODE為低，表示2線控制，如下圖所示：

其他引腳如下：

R/LOUT1：音頻左/右輸出通道1，外接耳機插孔

R/LOUT2：音頻左/右輸出通道2，未接

OUT3：單聲道輸出通道3，未接

OUT4：單聲道輸出通道4，未接

LIP/LIN：音頻輸入通道，外接麥克風

那么3線和2線的控制引腳又有什么區別呢？

3線控制：

如下圖所示，3線控制，每周期都要傳輸16位數據（7位寄存器地址 + 9位寄存器數據），傳輸完成后，給CSB一個上升沿便完成一次數據的傳輸

2線控制：

如下圖所示，2線控制就是I2C通信方式

本節的WM8976的MODE引腳的高電平，所以是3線控制

3、接下來便來分析linux內核的聲卡系統

在linux聲卡中存在兩種聲卡系統，一種是OSS（開放聲音系統），一種是ALSA（先進linux聲音架構）。本節系統以O(shè)SS（Open Sound System）為例，

內核以linux-2.6.22.6版本為例，位于：linux-2.6.22.6soundsound_core.c

3.1 首先進入入口函數

如下圖所示：

入口函數里，只注冊了一個主設備號為（SOUND_MAJOR）14的"sound"字符設備和class類，這里為什么咩有創建設備節點？

是因?yàn)?，?dāng)注冊聲卡系統的驅動后，才會有設備節點，此時這里的代碼是沒有驅動的，后面會分析到

3.2 再來看看"sound"字符設備的file_operations：

這里只有一個.open，為什么沒有read，write函數？

顯然在.open函數里做了某些處理，我們進入soundcore_open()來看看

soundcore_open()代碼如下：

int soundcore_open(struct inode *inode, struct file *file)

{

int chain;

int unit = iminor(inode);//獲取次設備號,通過次設備號來找聲卡驅動

struct sound_unit *s;

const struct file_operations *new_fops = NULL;//定義一個新的file_operations

chain=unit&0x0F;

if(chain==4 || chain==5) /* dsp/audio/dsp16 */

{

unit&=0xF0;

unit|=3;

chain=3;

}

spin_lock(&sound_loader_lock);

s = __look_for_unit(chain, unit);//里面通過chains[chain]數組里找到sound_unit結構體，一個sount_unit對應一個聲卡驅動

if (s)

new_fops = fops_get(s->unit_fops);//通過sound_unit,獲取對應的file_operations

... ...

if (new_fops) {//當找到file_operations

int err = 0;

const struct file_operations *old_fops = file->f_op;//設上次的file_operations等于當前的

file->f_op = new_fops;//設置系統的file_operations等于s->unit_fops

spin_unlock(&sound_loader_lock);

if(file->f_op->open)

err = file->f_op->open(inode,file);

if (err) {

fops_put(file->f_op);

file->f_op = fops_get(old_fops);

}

fops_put(old_fops);

return err;

}

spin_unlock(&sound_loader_lock);

return -ENODEV;

}

通過上面的代碼和注釋分析到，系統聲卡之所以只有一個open()，里面是通過次設備號來調用__look_for_unit()函數，找到chains[chain]數組里的驅動聲卡sound_unit結構體，然后來替換系統聲卡的file_operations，實現偷天換日的效果。

__look_for_unit()函數如下圖所示：

static struct sound_unit *__look_for_unit(int chain, int unit)

{

struct sound_unit *s;

s=chains[chain];

while(s && s->unit_minor <= unit)

{

if(s->unit_minor==unit)

return s;

s=s->next;

}

return NULL;

}

其中chains[]數組定義如下所示：

其中，chains[0]存放的Mixers（混音），實現調節音量，高音等，就是我們VM8976的控制接口

chains[3]存放的DSP，用來實現音頻輸入輸出，就是我們VM8976的I2S接口

顯然VM8976的驅動有兩個，需要將2個file_operaions放入chains[0]和chains[3]數組里，供給系統的open()來調用

3.3 我們以DSP為例，搜索chains[3]來看看

如上圖所示，顯然register_sound_dsp()函數就是被我們聲卡驅動調用的，用來注冊dsp設備節點，繼續進入sound_insert_unit()函數看看

3.4 sound_insert_unit()函數如下

static int sound_insert_unit(struct sound_unit **list, const struct file_operations *fops, int index, int low, int top, const char *name, umode_t mode, struct device *dev)

{

struct sound_unit *s = kmalloc(sizeof(*s), GFP_KERNEL);//分配個新的sound_unit

int r;

if (!s)

return -ENOMEM;

spin_lock(&sound_loader_lock);

//__sound_insert_unit()里主要實現：將分配的新的s插入到chains[3]里，然后并放入fops操作結構體

r = __sound_insert_unit(s, list, fops, index, low, top);

spin_unlock(&sound_loader_lock);

if (r < 0)

goto fail;

else if (r < SOUND_STEP)

sprintf(s->name, "sound/%s", name);

else

sprintf(s->name, "sound/%s%d", name, r / SOUND_STEP);

device_create(sound_class, dev, MKDEV(SOUND_MAJOR, s->unit_minor),

      s->name+6);

    //s->name+6="dsp"，也就是在/dev下創建"dsp"的設備節點

return r;

 fail:

kfree(s);

return r;

}

所以，register_sound_dsp()函數用來創建/dev/dsp設備節點，同時將dsp相關的file_operations放入chains[3]里面

3.5 同樣，Mixers的驅動流程也是這樣，它的函數是register_sound_mixer()，如下圖所示：

也是創建/dev/mixer設備節點，同時將dsp相關的file_operations放入chains[0]里面

3.6 接下來，我們便搜索register_sound_dsp()函數，看看被哪些聲卡驅動調用

uda1341聲卡和WM8976聲卡非常相似，音頻都是I2S接口，就只有控制部分不一樣

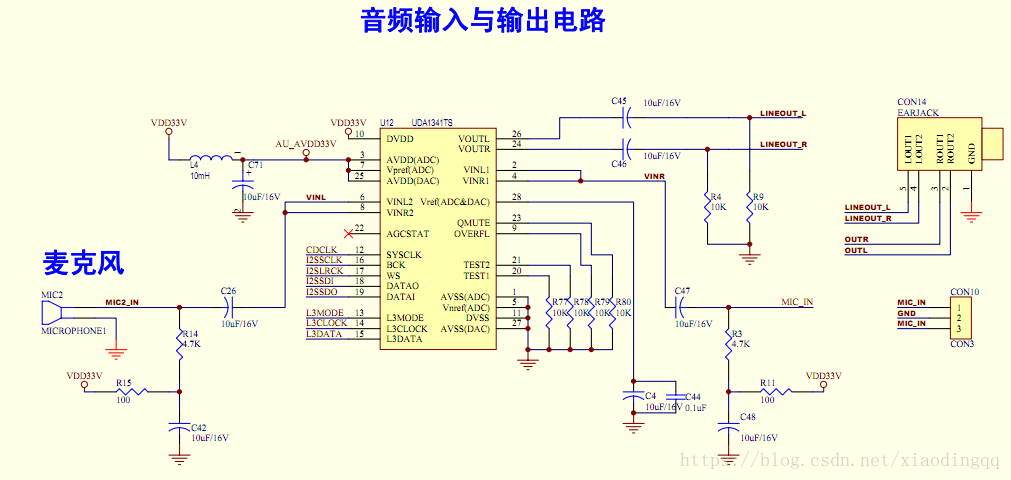

uda1341聲卡的硬件，如下圖所示：

它的控制引腳只有3個：

L3MODE：模式引腳，為高表示傳輸?shù)氖菙?shù)據，為低表示傳輸?shù)氖羌拇嫫鞯刂?p>

L3CLOCK：時鐘引腳

L3DATA：數據輸入/輸出引腳

控制接口的時序如下所示：

和WM8976的控制時序完全不一樣，WM8976控制時序如下所示：

所以接下來，便修改s3c2410-uda1341.c的控制部分，來移植wm8976驅動

4、移植wm8976驅動

首先進入uda1341的probe()函數

static int s3c2410iis_probe(struct device *dev)

{

struct platform_device *pdev = to_platform_device(dev);

struct resource *res;

unsigned long flags;

printk ("s3c2410iis_probe...n");

    /* 獲取資源 */

res = platform_get_resource(pdev, IORESOURCE_MEM, 0);

if (res == NULL) {

printk(KERN_INFO PFX "failed to get memory region resoucen");

return -ENOENT;

}

iis_base = (void *)S3C24XX_VA_IIS ;

if (iis_base == 0) {

printk(KERN_INFO PFX "failed to ioremap() regionn");

return -EINVAL;

}

    /* 獲取I2S時鐘，并使能 */

iis_clock = clk_get(dev, "iis");

if (iis_clock == NULL) {

printk(KERN_INFO PFX "failed to find clock sourcen");

return -ENOENT;

}

clk_enable(iis_clock);

    /* 進入臨界區，禁止中斷，并保存中斷狀態 */

local_irq_save(flags);

    /* 設置管腳功能 */

/* GPB 4: L3CLOCK, OUTPUT */

s3c2410_gpio_cfgpin(S3C2410_GPB4, S3C2410_GPB4_OUTP);

s3c2410_gpio_pullup(S3C2410_GPB4,1);

/* GPB 3: L3DATA, OUTPUT */

s3c2410_gpio_cfgpin(S3C2410_GPB3,S3C2410_GPB3_OUTP);

/* GPB 2: L3MODE, OUTPUT */

s3c2410_gpio_cfgpin(S3C2410_GPB2,S3C2410_GPB2_OUTP);

s3c2410_gpio_pullup(S3C2410_GPB2,1);

/* GPE 3: I2SSDI */

s3c2410_gpio_cfgpin(S3C2410_GPE3,S3C2410_GPE3_I2SSDI);

s3c2410_gpio_pullup(S3C2410_GPE3,0);

/* GPE 0: I2SLRCK */

s3c2410_gpio_cfgpin(S3C2410_GPE0,S3C2410_GPE0_I2SLRCK);

s3c2410_gpio_pullup(S3C2410_GPE0,0);

/* GPE 1: I2SSCLK */

s3c2410_gpio_cfgpin(S3C2410_GPE1,S3C2410_GPE1_I2SSCLK);

s3c2410_gpio_pullup(S3C2410_GPE1,0);

/* GPE 2: CDCLK */

s3c2410_gpio_cfgpin(S3C2410_GPE2,S3C2410_GPE2_CDCLK);

s3c2410_gpio_pullup(S3C2410_GPE2,0);

/* GPE 4: I2SSDO */

s3c2410_gpio_cfgpin(S3C2410_GPE4,S3C2410_GPE4_I2SSDO);

s3c2410_gpio_pullup(S3C2410_GPE4,0);

    /* 退出臨界區，使能中斷，并恢復之前保存的flags中斷轉臺 */

local_irq_restore(flags);

    /* 設置2440的I2S寄存器 */

init_s3c2410_iis_bus();

    /* 初始化uda1341聲卡的控制部分 */

//init_uda1341();

init_wm8976();

    /* 設置DMA輸入通道，用來接收聲音 */

output_stream.dma_ch = DMACH_I2S_OUT;

if (audio_init_dma(&output_stream, "UDA1341 out")) {

audio_clear_dma(&output_stream,&s3c2410iis_dma_out);

printk( KERN_WARNING AUDIO_NAME_VERBOSE

": unable to get DMA channelsn" );

return -EBUSY;

}

input_stream.dma_ch = DMACH_I2S_IN;

if (audio_init_dma(&input_stream, "UDA1341 in")) {

audio_clear_dma(&input_stream,&s3c2410iis_dma_in);

printk( KERN_WARNING AUDIO_NAME_VERBOSE

": unable to get DMA channelsn" );

return -EBUSY;

}

    /* 創建/dev/dsp,/dev/mixer兩個設備節點，并將smdk2410_audio_fops和smdk2410_mixser_fops兩個file_operations放入chains[0]和chains[3]里，供給內核的聲卡系統調用 */

audio_dev_dsp = register_sound_dsp(&smdk2410_audio_fops, -1);

audio_dev_mixer = register_sound_mixer(&smdk2410_mixer_fops, -1);

printk(AUDIO_NAME_VERBOSE " initializedn");

return 0;

}

從上面的代碼來看，uda1341的管腳和wm8976的管腳連接都是一樣的，只有init_uda1341()不一樣，里面是初始化uda1341的控制引腳接口，所以需要屏蔽，然后自己來寫個init_wm8976()函數

4.1 寫init_wm8976()函數之前需要先寫一個寄存器操作函數

參考wm8976芯片手冊時序圖：

所以，代碼如下：

//寫寄存器

static void wm8976_write_reg(unsigned char reg, unsigned int data)

{

int i;

unsigned long flags;

//reg值:寄存器地址（7位），date值（9位）

//把這兩個值組成一個16位的數據

unsigned short val = (reg<<9) | (data & 0x1ff);

//先都設為高電平，方便操作

//GPB4--L3CLOCK,GPB3--L3DATA,GPB2--L3MODE

s3c2410_gpio_setpin(S3C2410_GPB2,1);

s3c2410_gpio_setpin(S3C2410_GPB3,1);

s3c2410_gpio_setpin(S3C2410_GPB4,1);

local_irq_save(flags);//先關中斷

for (i = 0; i < 16; i++)

{

//先傳輸最高位

if(val & (1<<15))//如果這一位是1

{

/* 一個周期 */

s3c2410_gpio_setpin(S3C2410_GPB4,0);//時鐘低電平

s3c2410_gpio_setpin(S3C2410_GPB3,1);//數據線輸入1

udelay(1);//延遲

s3c2410_gpio_setpin(S3C2410_GPB4,1);//時鐘高電平

}

else//如果這一位是0

{

/* 一個周期 */

s3c2410_gpio_setpin(S3C2410_GPB4,0);//時鐘低電平

s3c2410_gpio_setpin(S3C2410_GPB3,0);//數據線輸入0

udelay(1);//延遲

s3c2410_gpio_setpin(S3C2410_GPB4,1);//時鐘高電平

}

val = val << 1;//左移一位,把下一位移過來

}

//傳輸完成后，讓CSB信號產生低脈沖，寫入wm8976

s3c2410_gpio_setpin(S3C2410_GPB2,0);

udelay(1);//延遲

s3c2410_gpio_setpin(S3C2410_GPB2,1);//過一陣子恢復高電平

//把其他引腳也恢復高電平狀態

s3c2410_gpio_setpin(S3C2410_GPB3,1);

s3c2410_gpio_setpin(S3C2410_GPB4,1);

local_irq_restore(flags);//結束開中斷

}

4.2 參考wm8976.pdf第87頁，來初始化wm8976，使能輸出聲道1，2，混響器等

static void init_wm8976(void)

{

uda1341_volume = 57;

uda1341_boost = 0;

/* software reset 軟件復位 */

wm8976_write_reg(0, 0);

//芯片手冊說,先寫地址3，再寫地址1，最后寫地址2

/* bit[6-5]:OUT2的左/右聲道打開

* bit[3-2]:左/右通道輸出混音打開

* bit[1-0]:左/右DAC打開

*/

wm8976_write_reg(0x3,  0x6f);

//bit[4]:使能輸出麥克風電壓,為了方便將其他設置為1

wm8976_write_reg(0x1,  0x1f);

wm8976_write_reg(0x2,  0x185);

wm8976_write_reg(0x6,  0x0);

wm8976_write_reg(0x4,  0x10);

wm8976_write_reg(0x2B, 0x10);

wm8976_write_reg(0x9,  0x50);
