1. SPI協議概述

關于SPI協議不做贅述,見詳解。


https://blog.csdn.net/XieWinter/article/details/94738361


2. STM32 SPI特性及架構

STM32芯片也集成了專門用于SPI協議通訊的外設。


2.1 SPI外設簡介

STM32的SPI外設可用作通訊的主機及從機,支持最高的SCK時鐘頻率為fpclk/2 (STM32F429型號的芯片默認fpclk1為90MHz,fpclk2為45MHz),完全支持SPI協議的4種模式,數據幀長度可設置為8位或16位,可設置數據MSB先行或LSB先行。


雙線雙工模式: 通常使用


雙線單向模式:MOSI/MISO數據線向一個方向傳輸數據,可以加快一倍的速度


單線模式:半雙工


● 基于三條線的全雙工同步傳輸


● 基于雙線的單工同步傳輸,其中一條可作為雙向數據線


● 8 位或 16 位傳輸幀格式選擇


● 主模式或從模式操作


● 多主模式功能


● 8 個主模式波特率預分頻器(最大值為 fPCLK/2)


● 從模式頻率(最大值為 fPCLK/2)


● 對于主模式和從模式都可實現更快的通信


● 對于主模式和從模式都可通過硬件或軟件進行 NSS 管理:動態切換主/從操作


● 可編程的時鐘極性和相位


● 可編程的數據順序,最先移位 MSB 或 LSB


● 可觸發中斷的專用發送和接收標志


● SPI 總線忙狀態標志


● SPI TI 模式


● 用于確??煽客ㄐ诺挠布?CRC 功能:


       — 在發送模式下可將 CRC 值作為最后一個字節發送


      — 根據收到的最后一個字節自動進行 CRC 錯誤校驗


● 可觸發中斷的主模式故障、上溢和 CRC 錯誤標志


● 具有 DMA 功能的 1 字節發送和接收緩沖器:發送和接收請求


2.2 STM32的SPI架構剖析



2.2.1 通訊引腳

SPI的所有硬件架構都從圖 中左側MOSI、MISO、SCK及NSS線展開的。


處于不同外設總線上的SPI,最高通信速率有所差異。其中SPI1、SPI4、SPI5、SPI6是APB2上的設備,最高通信速率達45Mbtis/s,SPI2、SPI3是APB1上的設備,最高通信速率為22.5Mbits/s。


2.2.2 時鐘控制邏輯

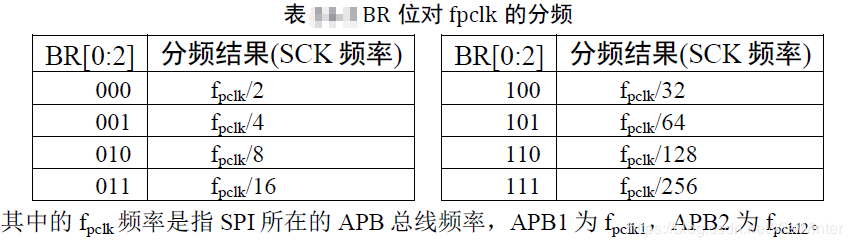

SCK線的時鐘信號,由波特率發生器根據“控制寄存器CR1”中的BR[0:2]位控制,該位是對fpclk時鐘的分頻因子,對fpclk的分頻結果就是SCK引腳的輸出時鐘頻率。

2.2.3 數據控制邏輯

SPI的MOSI及MISO都連接到數據移位寄存器上,數據移位寄存器的數據來源及目標接收、發送緩沖區以及MISO、MOSI線。


通過寫SPI的“數據寄存器DR”把數據填充到發送緩沖區中,通訊讀“數據寄存器DR”,可以獲取接收緩沖區中的內容。


其中數據幀長度,可以通過“控制寄存器CR1”的“DFF位”配置成8位及16位模式;配置“LSBFIRST位”可選擇MSB先行還是LSB先行。


3. 通信過程

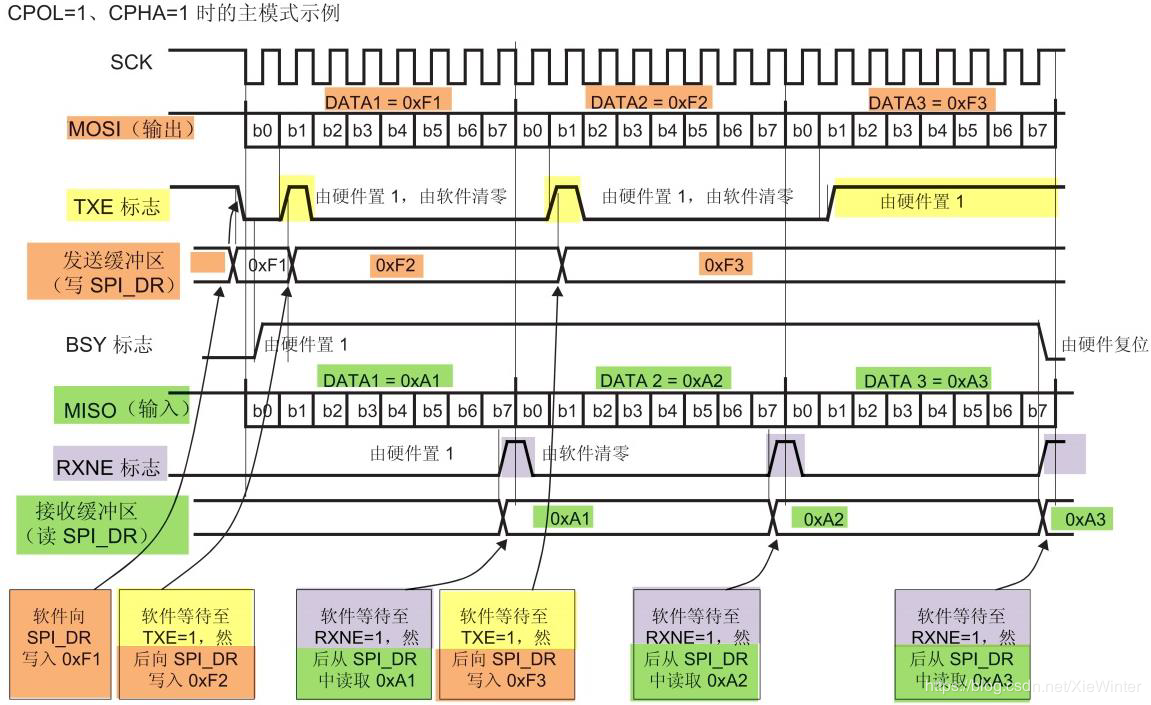

 主模式收發流程及事件說明如下:


(1) 控制NSS信號線,產生起始信號(圖中沒有畫出);


(2) 把要發送的數據寫入到“數據寄存器DR”中,該數據會被存儲到發送緩沖區;


(3) 通訊開始,SCK時鐘開始運行。MOSI把發送緩沖區中的數據一位一位地傳輸出去;MISO則把數據一位一位地存儲進接收緩沖區中;


(4) 當發送完一幀數據的時候,“狀態寄存器SR”中的“TXE標志位”會被置1,表示傳輸完一幀,發送緩沖區已空;類似地,當接收完一幀數據的時候,“RXNE標志位”會被置1,表示傳輸完一幀,接收緩沖區非空;


(5) 等待到“TXE標志位”為1時,若還要繼續發送數據,則再次往“數據寄存器DR”寫入數據即可;等待到“RXNE標志位”為1時,通過讀取“數據寄存器DR”可以獲取接收緩沖區中的內容。


4. 硬件設計

FLASH芯片中還有WP和HOLD引腳。WP引腳可控制寫保護功能,當該引腳為低電平時,禁止寫入數據。我們直接接電源,不使用寫保護功能。HOLD引腳可用于暫停通訊,該引腳為低電平時,通訊暫停,數據輸出引腳輸出高阻抗?fàn)顟B(tài),時鐘和數據輸入引腳無效 。詳情見芯片數據手冊

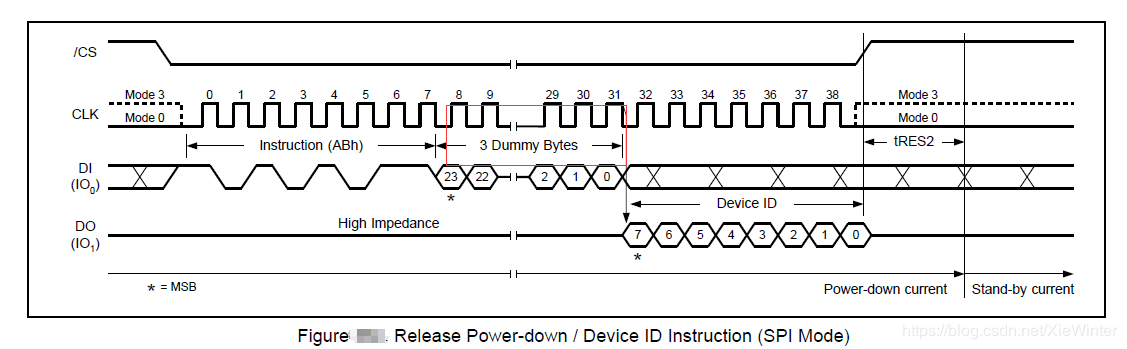

“dummy”指該處可為任意數據,


5. 軟件設計

注意:根據SPI協議可知,時鐘是由主機提供的,因此,讀字節的時候,發送數據使主機產生時鐘,從而是主從的移位寄存器按位移動數據,從而使得從機的數據,轉移到主機的數據寄存器,從而獲取從機的相應數據。


#ifndef __SPI_FLASH_H__

#define __SPI_FLASH_H__



#include "stm32f4xx.h"

#include



/* Private typedef -----------------------------------------------------------*/

//#define  sFLASH_ID                       0xEF3015     //W25X16

//#define  sFLASH_ID                       0xEF4015     //W25Q16

//#define  sFLASH_ID                        0XEF4017     //W25Q64

#define  sFLASH_ID                       0XEF4018     //W25Q128





//#define SPI_FLASH_PageSize            4096

#define SPI_FLASH_PageSize              256

#define SPI_FLASH_PerWritePageSize      256



/* Private define ------------------------------------------------------------*/

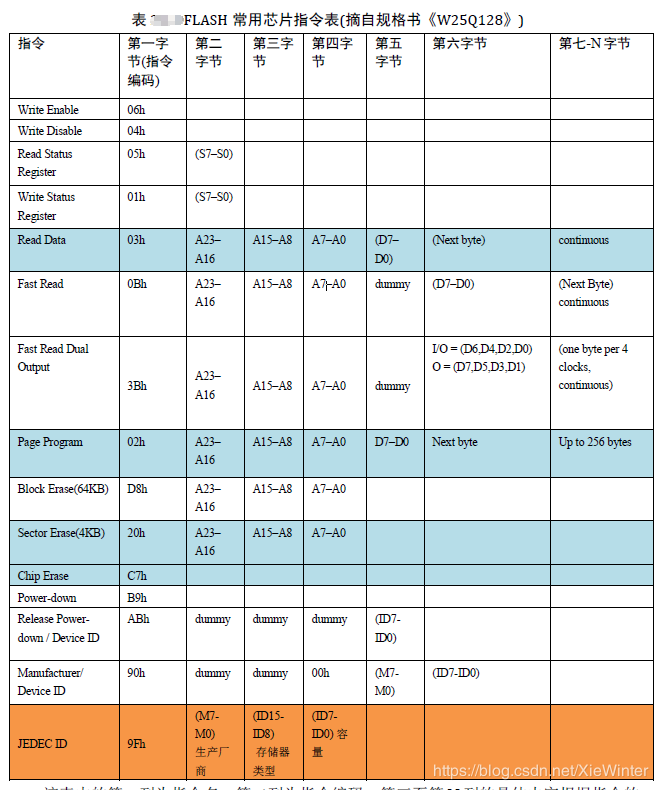

/*命令定義-開頭*******************************/

#define W25X_WriteEnable       0x06

#define W25X_WriteDisable       0x04

#define W25X_ReadStatusReg     0x05

#define W25X_WriteStatusReg   0x01

#define W25X_ReadData         0x03

#define W25X_FastReadData       0x0B

#define W25X_FastReadDual       0x3B

#define W25X_PageProgram       0x02

#define W25X_BlockErase       0xD8

#define W25X_SectorErase       0x20

#define W25X_ChipErase       0xC7

#define W25X_PowerDown       0xB9

#define W25X_ReleasePowerDown   0xAB

#define W25X_DeviceID         0xAB

#define W25X_ManufactDeviceID    0x90

#define W25X_JedecDeviceID     0x9F



#define WIP_Flag                  0x01  /* Write In Progress (WIP) flag */

#define Dummy_Byte                0xFF

/*命令定義-結尾*******************************/





/*SPI接口定義-開頭****************************/

//SPI號

#define FLASH_SPI                           SPI3

#define FLASH_SPI_CLK                       RCC_APB1Periph_SPI3

#define FLASH_SPI_CLK_INIT                  RCC_APB1PeriphClockCmd

//SCK引腳

#define FLASH_SPI_SCK_PIN                   GPIO_Pin_3

#define FLASH_SPI_SCK_GPIO_PORT             GPIOB

#define FLASH_SPI_SCK_GPIO_CLK              RCC_AHB1Periph_GPIOB

#define FLASH_SPI_SCK_PINSOURCE             GPIO_PinSource3

#define FLASH_SPI_SCK_AF                    GPIO_AF_SPI3

//MISO引腳

#define FLASH_SPI_MISO_PIN                  GPIO_Pin_4

#define FLASH_SPI_MISO_GPIO_PORT            GPIOB

#define FLASH_SPI_MISO_GPIO_CLK             RCC_AHB1Periph_GPIOB

#define FLASH_SPI_MISO_PINSOURCE            GPIO_PinSource4

#define FLASH_SPI_MISO_AF                   GPIO_AF_SPI3

//MOSI引腳

#define FLASH_SPI_MOSI_PIN                   GPIO_Pin_5

#define FLASH_SPI_MOSI_GPIO_PORT            GPIOB

#define FLASH_SPI_MOSI_GPIO_CLK             RCC_AHB1Periph_GPIOB

#define FLASH_SPI_MOSI_PINSOURCE            GPIO_PinSource5

#define FLASH_SPI_MOSI_AF                    GPIO_AF_SPI3

//CS(NSS)引腳

#define FLASH_CS_PIN                         GPIO_Pin_8

#define FLASH_CS_GPIO_PORT                  GPIOI

#define FLASH_CS_GPIO_CLK                   RCC_AHB1Periph_GPIOI



//控制CS(NSS)引腳輸出低電平

#define SPI_FLASH_CS_LOW()      {FLASH_CS_GPIO_PORT->BSRRH=FLASH_CS_PIN;}

//控制CS(NSS)引腳輸出高電平

#define SPI_FLASH_CS_HIGH()     {FLASH_CS_GPIO_PORT->BSRRL=FLASH_CS_PIN;}



/*SPI接口定義-結尾****************************/



/*等待超時時間*/

#define SPIT_FLAG_TIMEOUT         ((uint32_t)0x1000)

#define SPIT_LONG_TIMEOUT         ((uint32_t)(10 * SPIT_FLAG_TIMEOUT))



/*信息輸出*/

#define FLASH_DEBUG_ON         0



#define FLASH_INFO(fmt,arg...)           printf("<<-FLASH-INFO->> "fmt"n",##arg)

#define FLASH_ERROR(fmt,arg...)          printf("<<-FLASH-ERROR->> "fmt"n",##arg)

#define FLASH_DEBUG(fmt,arg...)          do{

                                          if(FLASH_DEBUG_ON)

                                          printf("<<-FLASH-DEBUG->> [%d]"fmt"n",__LINE__, ##arg);

                                          }while(0)







void SPI_FLASH_Init(void);

void SPI_FLASH_SectorErase(uint32_t SectorAddr);

void SPI_FLASH_BulkErase(void);

void SPI_FLASH_PageWrite(uint8_t* pBuffer, uint32_t WriteAddr, uint16_t NumByteToWrite);

void SPI_FLASH_BufferWrite(uint8_t* pBuffer, uint32_t WriteAddr, uint16_t NumByteToWrite);

void SPI_FLASH_BufferRead(uint8_t* pBuffer, uint32_t ReadAddr, uint16_t NumByteToRead);

uint32_t SPI_FLASH_ReadID(void);

uint32_t SPI_FLASH_ReadDeviceID(void);

void SPI_FLASH_StartReadSequence(uint32_t ReadAddr);

void SPI_Flash_PowerDown(void);

void SPI_Flash_WAKEUP(void);





uint8_t SPI_FLASH_ReadByte(void);

uint8_t SPI_FLASH_SendByte(uint8_t byte);

uint16_t SPI_FLASH_SendHalfWord(uint16_t HalfWord);

void SPI_FLASH_WriteEnable(void);

void SPI_FLASH_WaitForWriteEnd(void);



#endif /* __SPI_FLASH_H__ */

 /**

  ******************************************************************************

  * @file    bsp_spi_flash.c

  * @version V1.0

  * @date    2015-xx-xx

  * @brief   spi flash 底層應用函數bsp

  ******************************************************************************

  */



#include "bsp_spi_flash.h"





static __IO uint32_t  SPITimeout = SPIT_LONG_TIMEOUT;



static uint16_t SPI_TIMEOUT_UserCallback(uint8_t errorCode);



 /**

  * @brief  SPI_FLASH初始化

  * @param  無

  * @retval 無

  */

void SPI_FLASH_Init(void)

{

  SPI_InitTypeDef  SPI_InitStructure;

  GPIO_InitTypeDef GPIO_InitStructure;



  /* 使能 FLASH_SPI 及GPIO 時鐘 */

  /*!< SPI_FLASH_SPI_CS_GPIO, SPI_FLASH_SPI_MOSI_GPIO,

[1] [2] [3]
