一.背景

曾經玩Linux時非常喜歡這種基于出串口的控制臺, 通過簡單的串口TX和RX能實現嵌入式硬件的人機交互,非常實用,  那么STM32能否實現通過超級終端與用戶互動的構想呢? 答案是肯定的，由于這個UART控制平臺就像應用程序套上一層可訪問的外科（Shell）故而我將這種基于UART的控制平臺簡稱Shell,構架和效果如下圖:

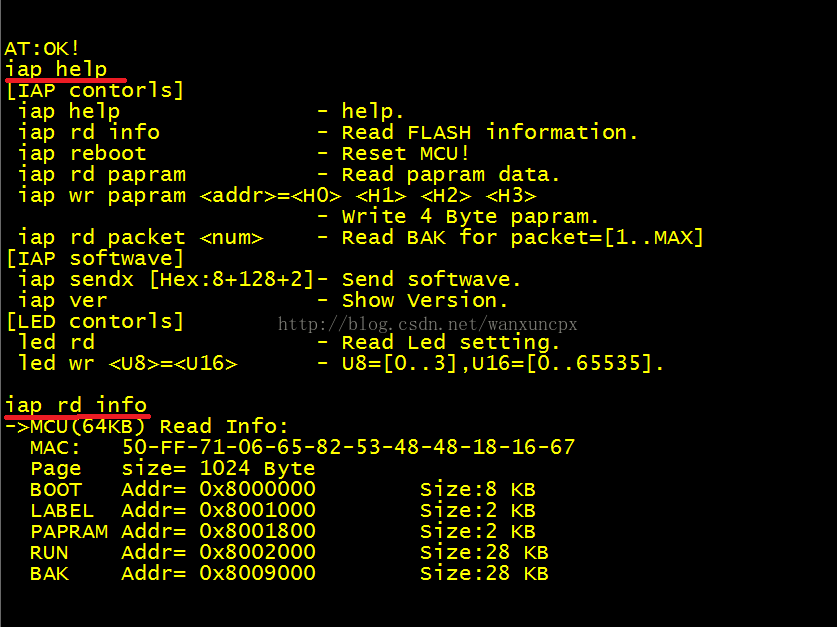

這張圖箭頭指向的是輸入的指令,其余是STM32串口輸出的信息,， 可以看到通過這些簡單的指令輸入我們通過Shell可以做很多事情:

1. 現場設備發生故障，可以通過Shell可以查看設備的故障狀態統計信息

2. 能實現串口程序升級(需要Shell+IAP驅動程序支持)

3. 能讀寫訪問參數區,實現對設備參數的本地配置

4. 配置多功能信號指示燈(LED燈可顯示65535種信號,同一時刻只能顯示一個.

5. 程序開發階段基于Shell,可以極其方便的調試編寫的驅動程序(開發極力推薦),非常好用.

二.Shell基礎篇

Shell基礎程序只有三個文件:

console.h:用于定義STM32用于Shell的實體串口

shell.cshell平臺實現主體

shell.h頭文件,任意的驅動文件可調用,就像一樣

shell.c目前包含三個部件:

shell模塊(必選)Shell模塊初始化時已初始化好Led模塊

Led模塊(必選)Ledx_on(x),Ledx_off(x),Ledx_div(x),函數是對編碼信號進行控制,而不是直接對硬件實體控制,這樣每個LED實體就像通道一樣可以選擇非常多的信號源顯示.

精密延時模塊(可選)啟動需要對其初始化,此模塊可用于記錄時間點,并判斷時間是否到(再也不用Delayms()這樣的函數浪費效率實現時序了.

三. 程序文件:

1. console.h

/*********************************Copyright (c)*********************************

**

**                                 FIVE工作組

**

**---------------------------------File Info------------------------------------

** File Name:               shell_hal.h

** Last modified Date:      2014/5/26 14:22:35

** Last Version:            V1.0

** Description:             本地Shell文件接口

**

**------------------------------------------------------------------------------

** Created By:              wanxuncpx

** Created date:            2014/5/26 14:22:34

** Version:                 V2

** Descriptions:            只適合STM32程序

**------------------------------------------------------------------------------

** Libraries:               STM32F10x_StdPeriph_Driver

** version                  V3.5

*******************************************************************************/

/******************************************************************************

更新說明:

******************************************************************************/

/******************************************************************************

*********************************  應 用 資 料 ********************************

******************************************************************************/

#ifndef _SHELL_HAL_

#define _SHELL_HAL_

/******************************************************************************

********************************* 文件引用部分 ********************************

******************************************************************************/

//包含庫文件

#include "stm32f10x.h"

#include "stm32f10x_gpio.h"

#include "stm32f10x_rcc.h"

#include "stm32f10x_tim.h"

/******************************************************************************

******************************** 可 配 置 參 數 *******************************

******************************** MNCS_IMAGE圖像板 *****************************

******************************************************************************/

/*---------------------*

*     UART端口配置

*----------------------*/

//IO配置

#define CONSOLE                 USART3

#define CONSOLE_TX_PORT         GPIOB

#define CONSOLE_TX_PIN          GPIO_Pin_10

#define CONSOLE_RX_PORT         GPIOB

#define CONSOLE_RX_PIN          GPIO_Pin_11

//時鐘配置

#define CONSOLE_GPIO_RCC_INIT() RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE)

#define CONSOLE_UART_RCC_INIT() RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART3,ENABLE)

//中斷優先級

#define CONSOLE_UART_PRIO       7       //建議[0..15]

//中斷向量配置

#define CONSOLE_IRQn            USART3_IRQn;

#define CONSOLE_IRQHandler      USART3_IRQHandler

/*---------------------*

*     四個LED定義

*----------------------*/

#define LED0_VALID              1           //非零表示使能對應的LED,0:無效

#define LED0_PORT               GPIOB

#define LED0_PIN                GPIO_Pin_13

#define LED1_VALID              1           //非零表示使能對應的LED,0:無效

#define LED1_PORT               GPIOB

#define LED1_PIN                GPIO_Pin_15

#define LED2_VALID              0           //非零表示使能對應的LED,0:無效

#define LED2_PORT               GPIOA

#define LED2_PIN                GPIO_Pin_11

#define LED3_VALID              0           //非零表示使能對應的LED,0:無效

#define LED3_PORT               GPIOA

#define LED3_PIN                GPIO_Pin_11

#define LED4_VALID              0           //非零表示使能對應的LED,0:無效

#define LED4_PORT               GPIOA

#define LED4_PIN                GPIO_Pin_11

#define LED5_VALID              0           //非零表示使能對應的LED,0:無效

#define LED5_PORT               GPIOA

#define LED5_PIN                GPIO_Pin_11

/*---------------------*

*        時基BASE

*----------------------*/

#define TIMEDly                 TIM4

#define TIMEDly_IRQn            TIM4_IRQn

#define TIMEDly_IRQHandler      TIM4_IRQHandler

//時鐘配置

#define TIMEDly_RCC_INIT()      RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM4, ENABLE);

//初始化LGPIO口

#define LEDx_GPIO_RCC_INIT()    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE)

//------------------------------------------------------------------------------

/******************************************************************************

******************************* 以下參數無需更改 ******************************

******************************************************************************/

/*---------------------*

*  注意以下區域無需用戶更改

*----------------------*/

#if LED0_VALID

  #define LED0_ON()             (LED0_PORT->BRR  = LED0_PIN)

  #define LED0_OFF()            (LED0_PORT->BSRR = LED0_PIN)

  #define LED0_DIV()            (LED0_PORT->ODR  ^= LED0_PIN)

#else

  #define LED0_ON()             __NOP()

  #define LED0_OFF()            __NOP()

  #define LED0_DIV()            __NOP()

#endif

#if LED1_VALID

  #define LED1_ON()             (LED1_PORT->BRR  = LED1_PIN)

  #define LED1_OFF()            (LED1_PORT->BSRR = LED1_PIN)

  #define LED1_DIV()            (LED1_PORT->ODR ^= LED1_PIN)

#else

  #define LED1_ON()             __NOP()

  #define LED1_OFF()            __NOP()

  #define LED1_DIV()            __NOP()

#endif

#if LED2_VALID

  #define LED2_ON()             (LED2_PORT->BRR  = LED2_PIN)

  #define LED2_OFF()            (LED2_PORT->BSRR = LED2_PIN)

  #define LED2_DIV()            (LED2_PORT->ODR ^= LED2_PIN)

#else

  #define LED2_ON()             __NOP()

  #define LED2_OFF()            __NOP()

  #define LED2_DIV()            __NOP()

#endif

#if LED3_VALID

  #define LED3_ON()             (LED3_PORT->BRR  = LED3_PIN)

  #define LED3_OFF()            (LED3_PORT->BSRR = LED3_PIN)

  #define LED3_DIV()            (LED3_PORT->ODR ^= LED3_PIN)

#else

  #define LED3_ON()             __NOP()

  #define LED3_OFF()            __NOP()

  #define LED3_DIV()            __NOP()

#endif

#if LED4_VALID

  #define LED4_ON()             (LED4_PORT->BSRR = LED4_PIN)

  #define LED4_OFF()            (LED4_PORT->BRR  = LED4_PIN)

  #define LED4_DIV()            (LED4_PORT->ODR ^= LED4_PIN)

#else

  #define LED4_ON()             __NOP()

  #define LED4_OFF()            __NOP()

  #define LED4_DIV()            __NOP()

#endif

#if LED5_VALID

  #define LED5_ON()             (LED5_PORT->BSRR = LED5_PIN)

  #define LED5_OFF()            (LED5_PORT->BRR  = LED5_PIN)
