原理分析為什么要將P1與p12兩根線短接起來。
根據LPC812開發板給的系統及芯片使用手冊，想要進行仿真實驗。

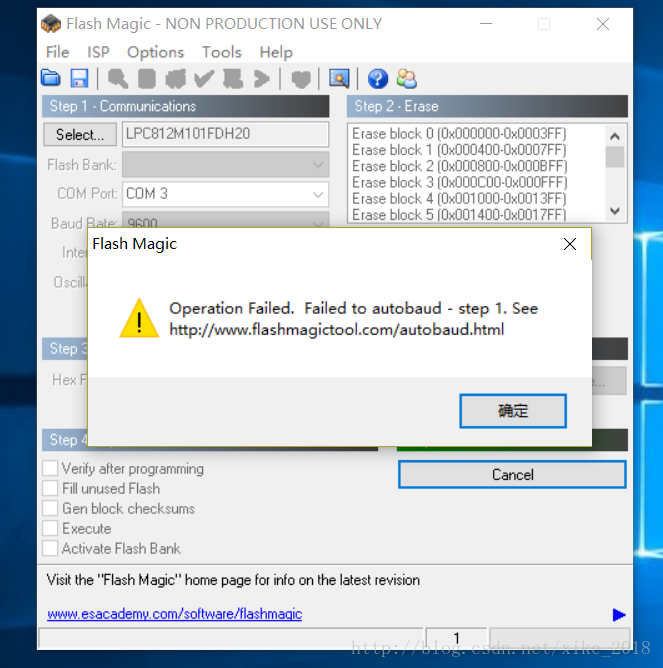

下載下來的東西一個有一個LPC800_ISP下載補充說明.docx文件還有一個壓縮包和CP2102_VCP_Win_XP_S2K3_Vista_7驅動安裝程序。當時并未在意那個LPC800_ISP下載補充說明文件，導致后面安裝Flash Magic 工具，使用該工具進行仿真下載總是失敗出現以下問題
在請教他人之后，終于搞明白了為什么會出現這種問題，原因就在于說明文件之上，
LPC812 PACK板
由于芯片升級導到小板的ISP按鍵失效。
解決方案：
由于芯片版本為最新4C版本，以至ISP條件引腳變更為P0.12，而PCB上的仍為P0.1
所以需要把板子上的P0.12與P0.1用杜邦線相連后方可使用ISP
(引腳編號在板子背面有一一對應)，ISP是指可以在板級上進行編程，也就是不用拆芯片下來，寫的是整個程序，一般是通過ISP接口線來寫。
LPC812曾經有過至少一次改版：LPC812M101FDx28改名為LPC812M01JDx28。主要改動是將ISP引腳從P0_1移到P0_12；同時Bootloader版本也升級了，芯片版本升級為4C。
這背后的原因是：LPC800的ISP引腳為P0_12，但是LPC812在此腳增加了模擬比較器。導致一些用戶在配置成為模擬比較器時，出現總是低電平進入ISP模式。所以NXP在新版Bootloader中將ISP引腳改到了P0_12腳
由于采購芯片時沒有預見到這一改變，同時分銷商也不會主動通知用戶相應的芯片型號。這造成這一批LPC812MiniKit的PCB的ISP引腳成為用戶按鈕。
如何進入ISP模式
對于開發者來說，進入ISP模式是非常重要的。如上圖所示，有兩種進入ISP的連接方式：
1. 將P0_12（下排排母左手第三腳）對GND短路，短按一下RESET按鈕，進入ISP模式；
2. 將P0_12和P0_1短路，短按一下RESET按鈕，進入ISP模式。
進入ISP模式后，拔出短路跳線，用FlashMagic來下載HEX代碼。
【注意】
正常運行時，須拔去短路跳線。P0_1腳按鈕可作為普通用戶按鈕使用。

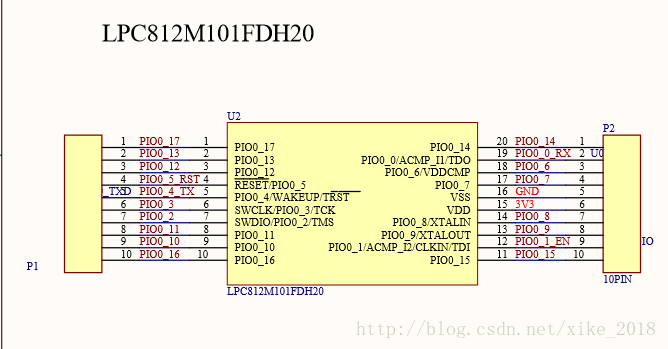

而根據原理圖
根據原理圖和芯片手冊，個人的理解是由于芯片更新，導致進入ISP的端口變?yōu)镻0_12端口，但是LPC板子依然是P0_1,當高電流流入到P0_12時，必須通過杜邦線將P0_12端口的電流轉到P0_1上，這樣的時候芯片就能通過LPC板子上的P0_1端口進入到ISP模式中，從而進行串口下載仿真了。
經過經老師進一步的指導說明，本次分析總結少了一個識別NXP芯片識別版本號的過程。

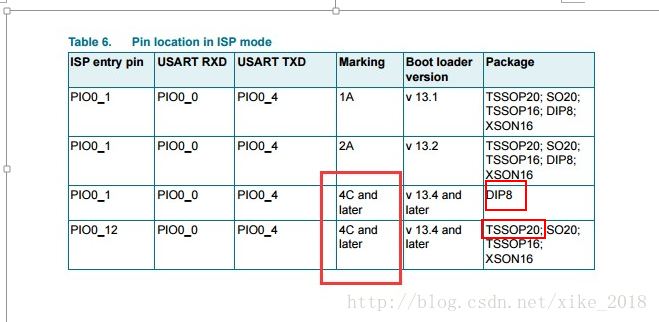

我們從板子上已經焊接的芯片上的印刷代碼，通過識別NXP芯片型號，到網上找芯片數據手冊，結合上面的芯片手冊上，選擇芯片上是4C還是以后的版本。例如：本次我們這個芯片的封裝方式是Tssop20,版本號是4c以后，所以進入ISP模式的引腳端口是PO_12,這樣整個流程才算是完全記錄好了。否則下次別人再給一塊這樣的板子，還是有可能分不清楚是P0_1還是P0_12!
個人總結：要認真分析操作手冊及原理圖，否則會浪費很多時間來找錯誤。原理圖很重要，每個端口都有自己的用處，仔細分析，才能取得進步。
