通過 IAP，用戶可以使用片內Flash 作為非易失性數據存儲器，存儲一些設備的配置信息。這樣不僅可以節約成本，而且還可以減小線路板的面積。

利用IAP 將Flash 作為數據存儲器時，用戶需要控制自身代碼量的大小及代碼定位。絕對不能夠出現Flash 數據區和Flash 代碼區重疊的現象。因為在利用IAP 向片內Flash 存儲器寫入數據時，需要對數據扇區進行擦除。如果數據區和代碼區重合，就有可能會破壞系統的代碼空間，造成系統死機或崩潰。

一、編程片內Flash 的步驟

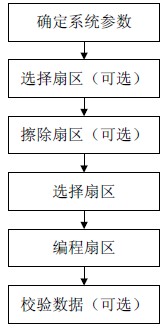

使用 IAP 函數對片內Flash 執行編程操作時，需要按以下步驟進行操作。

（1）確定參數

在使用 IAP 代碼之前，需要定義一些常量，如系統時鐘、IAP 函數入口、IAP 入口緩沖區和出口緩沖區等。

（2）選擇扇區

對某一個扇區執行擦除、寫入等操作之前，必須先選擇該扇區。但也可以一次選擇多個扇區。

（3）擦除扇區

同其它的 Flash 芯片一樣，LPC2300 的片內Flash 在寫入數據前也需要執行擦除操作。

不過這一步是可選的。如果目標區域已經被擦除了，那么就不必重復擦除，直接寫入數據即可。擦除操作一次可以擦除多個扇區。

（4）編程Flash

以上幾步執行完畢后，就可以編程Flash 了。執行編程扇區的操作時，IAP 函數會將RAM中的數據拷貝到Flash 中，此時有幾個限制：

1.Flash 的目標地址必須是256 字節對齊，即目標地址[7：0]為0，如下圖所示；

2.RAM 數據區的源地址必須字對齊，即起始地址[1：0]為0，如下圖所示；

3.源數據區必須是局部總線上的 SRAM，不能使用通用USB SRAM 和以太網SRAM；

4.一次寫入的字節數固定：256、512、1024 或者4096。

（5）校驗數據

IAP 代碼還為用戶提供了一個數據校驗的手段，這樣用戶就可以不必自己動手來校驗寫入Flash 中的數據是否正確。用戶需要提供目標地址、源地址和比較字節的個數。注意：源地址、目的地址和比較字節的個數都必須是字對齊。

二、程序主體

在這個程序中，我們向扇區7 寫入512 個字節的數據。

                           主程序代碼

#define DestAddr 0x00007000 // 扇區7 的起始地址

/******************************************************************************************

** 函數名稱：main

** 函數功能：數據存儲解決方案。

******************************************************************************************/

int main (void)

{

__align(4) uint8 SendData[512]; // 定義變量區

uint32 i;

for(i = 0; i < 512; i++) // 初始化變量區數據

{

SendData[i] = i;

}

SelSector(7, 7); // 選擇扇區

EraseSector(7,7); // 擦除扇區

SelSector(7, 7); // 選擇扇區

RamToFlash(DestAddr, (uint32)SendData, 512); // 寫數據到FLASH

while(1);

return 0;

}

三、IAP讀操作

很多資料只有寫，沒有讀操作。寫Flash必須用IAP命令，從Flash中讀取數據不需要使用IAP命令，直接通過指針讀Flash絕對地址里的數據即可。

volatile const unsigned char *pucdata;

unsigned char ucData = 0;

pucdata = (volatile unsigned int *) 0x00000254;

ucData = * pucdata;

通過以上語句即可將0x00000254地址的數據讀取到變量ucData中。
