繼做了基于UCOSII的IWDG獨立看門狗實驗后，繼續進行第25個實驗-基于UCOSII的EXTI外部按鍵中斷實驗，此實驗在基于UCOSII的IWDG實驗基礎上添加EXTI而來，三個按鍵，分別按下串口輸出按鍵信息！在多任務下添加了IWDG獨立看門狗。

//EXTI按鍵任務----------------------------------------
static  void Task_EXTI(void* p_arg)
{

   (void) p_arg;

   while(1)
   {  //看門狗更新設置喂狗操作
   IWDGSET();

   TESTKEY();

      OSTimeDlyHMSM(0, 0, 0, 10);
   }

}

unsigned char KEY=4;//外部中斷標志
unsigned char EXTIFLAG=0;//外部中斷標志

  EXTI_InitTypeDef EXTI_InitStructure;
//EXTI口設置初始化
void EXTI_Config(void)
{
  //聲明GPIO類型，EXTI類型
  GPIO_InitTypeDef GPIO_InitStructure;
  NVIC_InitTypeDef NVIC_InitStructure;


  //啟動GPIOB,GPIOD的時鐘，
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO|RCC_APB2Periph_GPIOC | RCC_APB2Periph_GPIOE , ENABLE);
  //初始化按鍵端口引腳
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5|GPIO_Pin_2|GPIO_Pin_3;   //COL1,2,3
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;              //推挽輸出
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;              //口線翻轉速度為50MHz
  GPIO_Init(GPIOC, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;   //COL4
  GPIO_Init(GPIOE, &GPIO_InitStructure);

  //設置按鍵初始值為高電平
  GPIO_SetBits(GPIOC, GPIO_Pin_5|GPIO_Pin_2|GPIO_Pin_3);
  GPIO_SetBits(GPIOE, GPIO_Pin_6);

  //初始化中斷線
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
 // GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD;   //下拉輸入
  GPIO_Init(GPIOE, &GPIO_InitStructure);

 //初始化外部中斷EXTI
  GPIO_EXTILineConfig(GPIO_PortSourceGPIOE, GPIO_PinSource2);

  EXTI_InitStructure.EXTI_Line = EXTI_Line2;      //PE2 作為鍵盤的行線。檢測狀態
  EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;    //中斷
  EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;      //下降沿觸發
  EXTI_InitStructure.EXTI_LineCmd = ENABLE;
  EXTI_Init(&EXTI_InitStructure);

  GPIO_SetBits(GPIOE, GPIO_Pin_2);    //起始值為高電平


  NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1);


  NVIC_InitStructure.NVIC_IRQChannel = EXTI2_IRQn;
  NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
  NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
  NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
  NVIC_Init(&NVIC_InitStructure);

}
void EXTI_KEY(void)
{
   if(EXTIFLAG==1)
   {
   //判斷是否是PC5按下
      GPIO_ResetBits(GPIOC, GPIO_Pin_5);
   GPIO_SetBits(GPIOC, GPIO_Pin_2);
   GPIO_SetBits(GPIOC, GPIO_Pin_3);
   GPIO_SetBits(GPIOE, GPIO_Pin_6);
   Delay(0XBF);
   if(GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_2)==0)
   {
    Delay(0XBF);
  if(GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_2)==0)
  {
   while(GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_2)==0);
   KEY=0;
      goto out_exit;
  }
   }
   //判斷是否是PC2按下
   GPIO_SetBits(GPIOC, GPIO_Pin_5);
   GPIO_ResetBits(GPIOC, GPIO_Pin_2);
   GPIO_SetBits(GPIOC, GPIO_Pin_3);
   GPIO_SetBits(GPIOE, GPIO_Pin_6);
   Delay(0XBF);
   if(GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_2)==0)
   {
     Delay(0XBF);
  if(GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_2)==0)
  {
   while(GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_2)==0);
   KEY=1;
      goto out_exit;
  }
   }
   //判斷是否是PC3按下
   GPIO_SetBits(GPIOC, GPIO_Pin_5);
   GPIO_SetBits(GPIOC, GPIO_Pin_2);
   GPIO_ResetBits(GPIOC, GPIO_Pin_3);
   GPIO_SetBits(GPIOE, GPIO_Pin_6);
   Delay(0XBF);
   if(GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_2)==0)
   {
     Delay(0XBF);
  if(GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_2)==0)
  {
   while(GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_2)==0);
   KEY=2;
      goto out_exit;
  }
   }
      //判斷是否是PE6按下
   GPIO_SetBits(GPIOC, GPIO_Pin_5);
   GPIO_SetBits(GPIOC, GPIO_Pin_2);
   GPIO_SetBits(GPIOC, GPIO_Pin_3);
   GPIO_ResetBits(GPIOE, GPIO_Pin_6);
   Delay(0XBF);
   if(GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_2)==0)
   {
     Delay(0XBF);
  if(GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_2)==0)
  {
   while(GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_2)==0);
   KEY=3;
      goto out_exit;
  }
   }

   out_exit:;
      EXTIFLAG=0;
      }

}

void TESTKEY(void)
{
    EXTI_KEY();

 GPIO_ResetBits(GPIOC, GPIO_Pin_2);
 GPIO_ResetBits(GPIOC, GPIO_Pin_3);
 GPIO_ResetBits(GPIOC, GPIO_Pin_5);
 GPIO_ResetBits(GPIOE, GPIO_Pin_6);

   switch(KEY)
   {
   case 0:
      USART_OUT(USART1,"r***你按下了K1****n");
   KEY=4;
   break;
   case 1:
      USART_OUT(USART1,"r***你按下了K2****n");
   KEY=4;
   break;
   case 2:
      USART_OUT(USART1,"r***你按下了K3****n");
   KEY=4;
   break;
   default:break;
   }

}
////////////////鍵盤行線2中斷
void EXTI2_IRQHandler(void)
{
    OS_CPU_SR  cpu_sr;

    OS_ENTER_CRITICAL();  //保存全局中斷標志,關總中斷
 //存放中斷嵌套的層數（0～255）
    OSIntNesting++;       //OSSemPost(NMEA_MBOX);
    OS_EXIT_CRITICAL();   //恢復全局中斷標志

  if(EXTI_GetITStatus(EXTI_Line2) != RESET)      //判別是否有鍵按下
  {

 EXTI_ClearITPendingBit(EXTI_Line2);
 EXTIFLAG=1;     //標志
  }

 //脫離中斷函數
    OSIntExit();  //在os_core.c文件里定義,如果有更高優先級的任務就緒了,則執行一次任務切換
}

在此試驗中修正了以前實驗多任務下任務調度問題，比如ADC試驗中優先級問題，TOUCH試驗中優先級問題，還有在每個任務WHILE(1)中添加延時OSTimeDlyHMSM(0, 0, 0, 10); 此函數可以任務調度，還有就是在中斷函數中，每個中斷寫成了

void XXXXX_IRQHandler(void)
{
    OS_CPU_SR  cpu_sr;

    OS_ENTER_CRITICAL();  //保存全局中斷標志,關總中斷
 //存放中斷嵌套的層數（0～255）
    OSIntNesting++;       //OSSemPost(NMEA_MBOX);
    OS_EXIT_CRITICAL();   //恢復全局中斷標志

    XXXXXX中斷處理XXXXXXXXX

 //脫離中斷函數
    OSIntExit();  //在os_core.c文件里定義,如果有更高優先級的任務就緒了,則執行一次任務切換
}

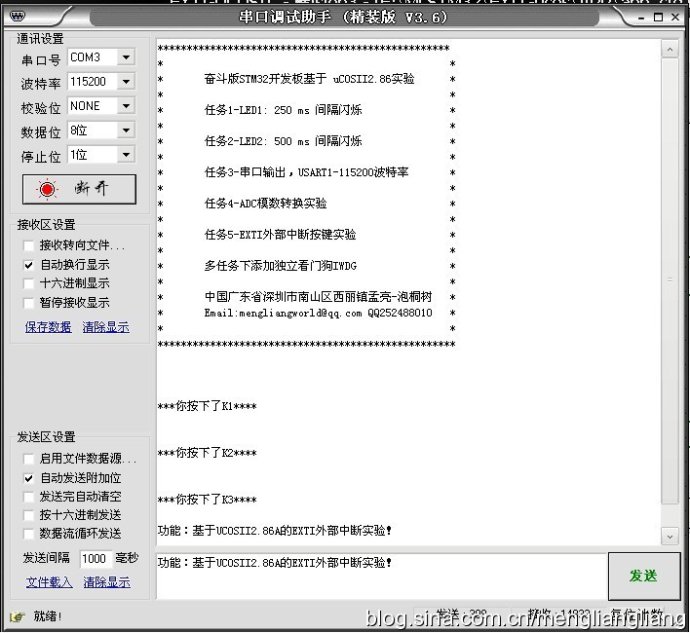

結果演示.....
