RTC實時時鐘簡介:
STM32的RTC外設,實質是一個掉電后還繼續運行的定時器,從定時器的角度來看,相對于通用定時器TIM外設,它的功能十分簡單,只有計時功能(也可以觸發中斷).但是從掉電還能繼續運行來看,它是STM32中唯一一個具有這個功能功能的外設.(RTC外設的復雜之處不在于它的定時,而在于它掉電還可以繼續運行的特性)
所謂掉電,是指電源Vpp斷開的情況下,為了RTC外設掉電可以繼續運行,必須給STM32芯片通過VBAT引腳街上鋰電池.當主電源VDD有效時,由VDD給RTC外設供電.當VDD掉電后,由VBAT給RTC外設供電.無論由什么電源供電,RTC中的數據始終都保存在屬于RTC的備份域中,如果主電源和VBA都掉電,那么備份域中保存的所有數據都將丟失.(備份域除了RTC模塊的寄存器,還有42個16位的寄存器可以在VDD掉電的情況下保存用戶程序的數序,系統復位或電源復位時,這些數據也不會被復位).
從RTC的定時器特性來說,它是一個32位的計數器,只能向上計數.他使用的時鐘源有三種,分別為:
1,高速外部時鐘的128分頻:HSE/128;
2,低速內部時鐘LSI;
3,低速外部時鐘LSE;
使用HSE分頻時鐘或者LSI的時候,在主電源VDD掉電的情況下,這兩個時鐘來源都會受到影響,因此沒法保證RTC正常工作.所以RTC一般都時鐘低速外部時鐘LSE,頻率為實時時鐘模塊中常用的32.768KHz,因為32768 = 2^15,分頻容易實現,所以被廣泛應用到RTC模塊.(在主電源VDD有效的情況下(待機),RTC還可以配置鬧鐘事件使STM32退出待機模式).

RTC工作過程:

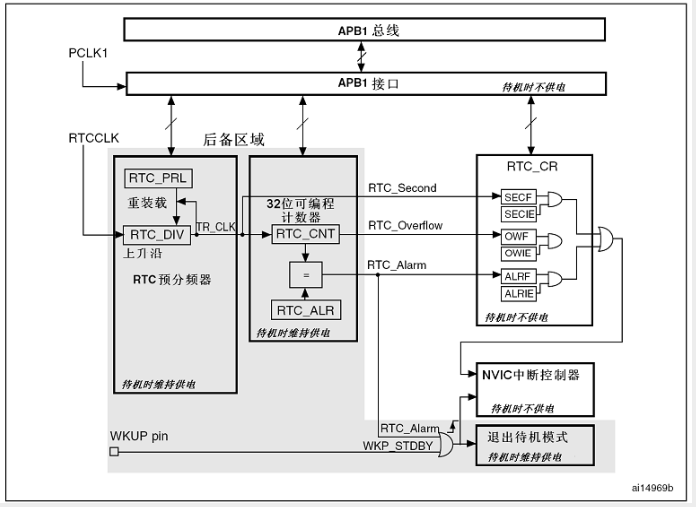

RTC架構:
圖中淺灰色的部分都是屬于備份域的,在VDD掉電時可在VBAT的驅動下繼續運行.這部分僅包括RTC的分頻器,計數器,和鬧鐘控制器.若VDD電源有效,RTC可以觸發RTC_Second(秒中斷)、RTC_Overflow(溢出事件)和RTC_Alarm(鬧鐘中斷).從結構圖可以看到到,其中的定時器溢出事件無法被配置為中斷.如果STM32原本處于待機狀態,可由鬧鐘事件或WKUP事件(外部喚醒事件,屬于EXTI模塊,不屬于RTC)使它退出待機模式.鬧鐘事件是在計數器RTC_CNT的值等于鬧鐘寄存器RTC_ALR的值時觸發的.
因為RTC的寄存器是屬于備份域,所以它的所有寄存器都是16位的.它的計數RTC_CNT的32位由RTC_CNTL和RTC_CNTH兩個寄存器組成,分別保存計數值的低16位和高16位.在配置RTC模塊的時鐘時,把輸入的32768Hz的RTCCLK進行32768分頻得到實際驅動計數器的時鐘TR_CLK = RTCCLK/37768 = 1Hz,計時周期為1秒,計時器在TR_CLK的驅動下計數,即每秒計數器RTC_CNT的值加1(常用)

由于備份域的存在,使得RTC核具有了完全獨立于APB1接口的特性,也因此對RTC寄存器的訪問要遵守一定的規則.
系統復位后,禁止訪問后備寄存器和RCT,防止對后衛區域(BKP)的意外寫操作.(執行以下操作使能對后備寄存器好RTC的訪問):
1,設置RCC_APB1ENR寄存器的PWREN和BKPEN位來使能電源和后備接口時鐘.
2,設置PWR_CR寄存器的DBP位使能對后備寄存器和RTC的訪問.
設置為可訪問后,在第一次通過APB1接口訪問RTC時,必須等待APB1與RTC外設同步,確保被讀取出來的RTC寄存器值是正確的,如果在同步之后,一直沒有關閉APB1的RTC外設接口,就不需要再次同步了.
如果內核要對RTC寄存器進行任何的寫操作,在內核發出寫指令后,RTC模塊在3個RTCCLK時鐘之后,才開始正式的寫RTC寄存器操作.我們知道RTCCLK的頻率比內核主頻低得多,所以必須要檢查RTC關閉操作標志位RTOFF當這個標志被置1時,寫操作才正式完成.
(以上操作在STM32庫里面都有庫函數,不需要具體的查閱寄存器~~~~)

UNIX時間戳:
假如從現在起,把計數器RTC_CNT的計數值置0,然后每秒加1,RTC_CNT什么時候會溢出? RTC_CNT是一個32位寄存器,可存儲的最大值為(2^32-1),這樣的話就是在2^32秒之后溢出,大概換算為:
Time = 2^32/365/24/60/60大約等于136年
假如某個時刻讀取到計數器的數值為X = 60*60*24*2(2天),又知道計數器是在2016年1月1日的0時0分0秒置0的,那么根據計數器的這個相對時間數值,可以計算得到這個時刻是2016年1月3日的0時0分0秒了,而計數器會在(2016+136)年左右溢出.(如果我們穿越回到2016年1月1日,如果還在使用這個計數器提供事件的話就會出問題啦.).
定時器被置0的這個事件被稱為計時元年,相對計時元年經過的秒數稱為時間戳.

PS:
大多數操作系統都是利用時間戳和計時元年來計算當前時間的,而這個時間戳和計時元年大家都取了同一個標準——UNIX時間戳和UNIX計時元年.UNIX 計時元年被設置為格林威治時間1970年1月1日0時0分0秒,大概是為了紀念UNIX的誕生吧.而UNIX時間戳即為當前時間相對于UNIX計時元年經過的秒數.在這個計時系統中,使用的是有符號的32位整型變量來保存UNIX時間戳的,即實際可用計數位數比我們上面例子中的少了一位,少了這一位,UNIX 計時元年也相對提前了,這個計時方法在2038年1月19日03時14分07秒將會發生溢出.這個時間離我們并不遠,UNIX時間戳被廣泛應用到各種系統中,溢出可能會導致系統發生嚴重錯誤,差不多到這個時候,記得注意這個問題呀.

實例分析:
利用RTC提供北京時間:
RTC外設這個連續計數的計數器,在相應軟件配置下,可提供時鐘日歷的功能,修改計數器的值則可以重新設置系統當前的時間和日期.而 由于它的時鐘配置系統(RCC_BDCR 寄存器)是在備份域,在系統復位或從待機模式喚醒后RTC的設置和時間維持不變,利用它,可以實現實時時鐘的功能.

main函數:
struct rtc_time systmtime;
int main(void)
{
/串口配置/
USART1_Config();
/配置RTC秒中斷優先級/
NVIC_Configuration();
//RTC檢測及配置
RTC_CheckAndConfig(&systmtime);
//刷新時間
Time_Show(&systmtime);
}
main函數流程:
1,用到了串口,配置好串口(代碼和之前的例程一樣);
2,配置RTC秒中斷優先級,這里設置主優先級為1,次優先級為0(只用到一個RTC,中斷隨便寫都可以).(代碼和之前的中斷例程相似,只不過中斷通道不一樣,這里使用的中斷通道是RTC_IRQn);
3,查看RTC外設是否在本次VDD上電前被配置過,如果沒有被配置過,則需要輸入當前時間,重新初始化RTC和配置時間;
4,配置好RTC后,根據秒中斷設置的標志位,每隔1秒向終端更新一次;

事件管理結構體 rtc_time
struct rtc_time
{
int tm_sec;
int tm_min;
int tm_hour;
int tm_mday;
int tm_mon;
int tm_year;
int tm_wday;
}
這個類型的結構體有時,分,秒,日,月,年及星期7個成員.當需要給RTC的計時器重新配置時間時(更改時間戳),肯定不會詢問用戶現在距離UNIX計時元年過了多少秒,而是向用戶詢問現在的公元紀年,以及所在時區的事件.根據RTC計時器向用戶輸出時間.
這就是 rtc_time 這個結構體的作用,配置RTC時,保存用戶輸入的時間,其它函數通過它求出UNIX時間戳,寫入RTC,RTC正常運行后,需要輸出時間時,其它函數通過RTC獲取UNIX時間戳,轉化成用友好的時間表示方式保存在這個結構體上.

PS:
起始在C語言標準庫ANSI C中,也有類似的結構體所以 struct tm,位于標準的time.h文件中,轉化函數是mktime()和localtime(),分別把tm結構體成員轉化成時間戳和用時間戳轉化成結構體成員.

檢查RTC RTC_CheckAndConfig()

void RTC_CheckAndConfig(struct rtc_time *tm)
{
/檢查備份寄存器BKP_DR1,內容不為0xA5A5,則需要重新配置時間并且詢問用戶調整時間/
if(BKP_ReadBackupRegister(BKP_DR1) != 0xA5A5)
{
printf(“\r\n\r\n RTC not yet configured….”);
/* RTC 配置 */
RTC_Configuration();
printf(“\r\n\r\n RTC configured….”);
/* 用戶輸入時間*/
Time_Adjust(tm);
/再往備份寄存器BKP_DR1寫入0xA5A5/
BKP_WriteBackupRegister(BKP_DR1, 0xA5A5);
}
/啟動無需設置新時鐘/
else
{
/檢查是否掉電重啟/
if (RCC_GetFlagStatus(RCC_FLAG_PORRST) != RESET)
{
printf(“\r\n\r\n Power On Reset occurred….”);
}
/檢查是否Reset復位/
else if (RCC_GetFlagStatus(RCC_FLAG_PINRST) != RESET)
{
printf(“\r\n\r\n External Reset occurred….”);
}
printf(“\r\n No need to configure RTC….”);
/等待寄存器同步/
RTC_WaitForSynchro();
/允許RTC秒中斷/
RTC_ITConfig(RTC_IT_SEC, ENABLE);
/等待上次RTC寄存器寫操作完成/
RTC_WaitForLastTask();
}
/定義了時鐘輸出宏,則配置校正時鐘輸出到 PC13,用于RTC時鐘頻率的校準或調整時間補償/
#ifdef RTCClockOutput_Enable
/使能PWR和BKP的時鐘/
RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR | RCC_APB1Periph_BKP, ENABLE);
/允許訪問BKP備份域/
PWR_BackupAccessCmd(ENABLE);
/輸出64分頻時鐘/
BKP_RTCOutputConfig(BKP_RTCOutputSource_CalibClock);
#endif
RCC_ClearFlag();
}
if語句調用BKP_ReadBackupRegister()讀取RTC備份域寄存器里面的值,判斷備份寄存器里面的是否正確,根據后面代碼,如果配置成功,會向備份域寄存器寫入數值0xA5A5.
(這個數值在VDD掉電后仍然會保存,如果VBAT也掉電,那么備份域,RTC所有寄存器將被復位,這時這個寄存器的值就不會等于0xA5A5了,RTC的計數器的值也是無效的.
簡單的說,就是寫入的這個數值用作標志RTC是否從未被配置或配置是否已經失效,然后寫入任何數值到任何一個備份域寄存器,只要檢查的時候與寫入值匹配就行了)

RTC未被配置或者配置已經失效的情況:
1,如果RTC從未被配置或者配置已經失效(備份域寄存器寫入值等于0xA5A5)這兩種情況其中一種為真的話,則調用RTC_Configuration()來初始化RTC,配置RTC外設的控制參數,時鐘分頻等,并往電腦的超級終端打印出相應的調試信息;
2,初始化好RTC之后,調用函數 Time_Adjust() 讓用戶鍵入(通過超級終端輸入)時間值;
3,輸入時間值后,Time_Adjust() 函數把用戶輸入的北京時間轉化為UNIX時間戳,并把這個UNIX時間戳寫入到RTC外設的計數寄存器RTC_CNT.接著RTC外設在這個時間戳的基礎上,每秒對RTC_CNT加1,RTC時鐘就運行起來了,并且在VDD掉電還運行,以后需要知道時間就直接讀取RTC的計時值,就可以計算出時間了;
4,設置好時間后,調用BKP_WriteBackupRegister()把0xA5A5這個值寫入備份域寄存器,作為配置成功的標志;

確認RTC曾經被配置過的情況:
1,調用RCC_GetFlagStatus檢測是上電復位還是按鍵復位,根據不同的復位情況在超級終端中打印出不同的調試信息(兩種復位都不需要重新設置RTC里面的時間值);
2,調用RTC_WaitForSynchro等待APB1接口與RTC外設同步,上電后第一次通過APB1接口訪問RTC時必須要等待同步;
3,同步完成后調用RTC_ITConfig()使能RTC外設的秒中斷(使能RTC的秒中斷是一個對RTC外設寄存器的寫操作);
4,進行寫操作以后,必須調用RTC_WaitForLastTask()來等待,確保寫操作完成;

在下面有一個條件編譯選項詢問是否需要output RTCCLK/64 on Tamper pin,這是RTC的時鐘輸出配置,在rtc的頭文件定義 RTCClockOutput_Enable這個宏,PC13引腳會輸出RTCCLK的64分頻時鐘,主要是用于RTC時鐘頻率的校準或調整時間補償.
(如果需要用到這個時鐘信號的話,只需要在頭文件定義RTCClockOutput_Enable這個宏就行了,不要定義為0值就行了~~~~)

初始化RTC RTC_Configuration():
void RTC_Configuration(void)
{
/使能PWR和BKP時鐘/
RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR | RCC_APB1Periph_BKP, ENABLE);
/對備份域進行軟件復位/
PWR_BackupAccessCmd(ENABLE);
/對備份域進行軟件復位/
BKP_DeInit();
/* 使能低速外部時鐘 LSE */
RCC_LSEConfig(RCC_LSE_ON);
/* 等待LSE起振穩定 */
while (RCC_GetFlagStatus(RCC_FLAG_LSERDY) == RESET)
{}
/* 選擇LSE作為 RTC 外設的時鐘*/
RCC_RTCCLKConfig(RCC_RTCCLKSource_LSE);
/* 使能RTC時鐘 */
RCC_RTCCLKCmd(ENABLE);
/* 等待RTC寄存器與APB1同步*/
RTC_WaitForSynchro();
/* 等待對RTC的寫操作完成*/
RTC_WaitForLastTask();
/* 使能RTC秒中斷 */
RTC_ITConfig(RTC_IT_SEC, ENABLE);
/* 等待對RTC的寫操作完成 */
RTC_WaitForLastTask();
/* 設置RT 時鐘分頻: 使RTC定時周期為1秒 */
RTC_SetPrescaler(32767);
/* RTC 周期 = RTCCLK/RTC_PR = (32.768 KHz)/(32767+1) */
/等待對RTC的寫操作完成 /
RTC_WaitForLastTask();
}
在這個初始化函數里,沒有見到熟悉的初始化結構體,對RTC的每一個初始化參數都是使用相應的庫函數來配置的.RTC作為備份域的一份子,在訪問前首先要使能備份域、電源管理外設的時鐘,設置備份域訪問權限,作為定時器,初始化時必須要選擇好時鐘來源,時鐘分頻.

時間調節Time_Adjust():
void Time_Adjust(struct rtc_time *tm)
{
/* 等待前面可能的 RTC 寫操作完成 */
RTC_WaitForLastTask();
/* 利用串口,在終端向用戶詢問當前北京時間(年月日時分秒),
寫入到 rtc_time 型結構體 */
Time_Regulate(tm);
/* 計算輸入的日期是星期幾,把rtc_time型結構體填充完整 */
GregorianDay(tm);
/* 根據輸入日期,計算出 UNIX 時間戳,修改當前 RTC 計數寄存器內容*/
RTC_SetCounter(mktimev(tm));
/* 等待 RTC 寫操作完成 */
RTC_WaitForLastTask();
}
這里流程就是使用Time_Regulate()從終端獲取當前北京時間,然后根據用戶的輸入,調用函數mktimev()根據用戶輸入的年,月,日,時,.分,秒數據,計算出相應的UNIX時間戳,最后調用庫函數RTC_SetCounter()把這個UNIX時間戳寫入到計數器RTC_CNT,RTC就正式運行了.

獲取時間Time_Regulate():
void Time_Reglate(struct rtc_time *tm)
{
u32 Tmp_YY = 0xFF, Tmp_MM = 0xFF, Tmp_DD = 0xFF, Tmp_HH =0xFF, Tmp_MI = 0xFF, Tmp_SS = 0xFF;

printf("\r\n==========Time Settings==================");

printf("\r\n 請輸入年份(Please Set Years): 20");

while (Tmp_YY == 0xFF)

{

Tmp_YY = USART_Scanf(99);

}

printf("\n\r 年份被設置為: 20%0.2d\n\r", Tmp_YY);

tm->tm_year = Tmp_YY+2000;

Tmp_MM = 0xFF;

printf("\r\n 請輸入月份(Please Set Months): ");

while (Tmp_MM == 0xFF)

{

Tmp_MM = USART_Scanf(12);

}

printf("\n\r 月份被設置為: %d\n\r", Tmp_MM);

tm->tm_mon= Tmp_MM;

Tmp_DD = 0xFF;

printf("\r\n 請輸入日期(Please Set Dates): ");

while (Tmp_DD == 0xFF)

{

Tmp_DD = USART_Scanf(31);

}

printf("\n\r 日期被設置為: %d\n\r", Tmp_DD);

tm->tm_mday= Tmp_DD;

Tmp_HH = 0xFF;

printf("\r\n 請輸入時鐘(Please Set Hours): ");

while (Tmp_HH == 0xFF)

{

Tmp_HH = USART_Scanf(23);

}

printf("\n\r 時鐘被設置為: %d\n\r", Tmp_HH );

tm->tm_hour= Tmp_HH;

Tmp_MI = 0xFF;

printf("\r\n 請輸入分鐘(Please Set Minutes): ");

while (Tmp_MI == 0xFF)

{

Tmp_MI = USART_Scanf(59);

}

printf("\n\r 分鐘被設置為: %d\n\r", Tmp_MI);

tm->tm_min= Tmp_MI;

Tmp_SS = 0xFF;

printf("\r\n 請輸入秒鐘(Please Set Seconds): ");

while (Tmp_SS == 0xFF)

{

Tmp_SS = USART_Scanf(59);

}

printf("\n\r 秒鐘被設置為: %d\n\r", Tmp_SS);

tm->tm_sec= Tmp_SS;

}

這里就是在里面從終端獲取用戶輸入的時間,要留意的是,從終端輸入的ASCII碼,而不是實際數值(在USART_Scanf里面做處理)

PS:這里補上USART_Scanf()的代碼,之前串口篇的時候好像沒有附上

static uint8_t USART_Scanf(uint32_t value)

{

uint32_t index = 0;

uint32_t tmp[2] = {0, 0};

while (index < 2)

{

while (USART_GetFlagStatus(USART1, USART_FLAG_RXNE) ==RESET)

{}

    tmp[index++] = (USART_ReceiveData(USART1));

    /*數字0到9的ASCII碼為0x30至0x39*/

    if((tmp[index - 1] < 0x30) || (tmp[index -1] > 0x39))

    {

        printf("\n\rPlease enter valid number between 0 and 9 -->: ")

        index--;

    }

}

/* 計算輸入字符的 ASCII 碼轉換為數字*/

index = (tmp[1] - 0x30) + ((tmp[0] - 0x30) * 10);

if (index > value)

{

    printf("\n\rPlease enter valid number between 0 and %d", value);

    return 0xFF;

}

return index;

}

計算UNIX時間戳mktimev():

從用戶端獲取了北京時間后,就可以用它換成 UNIX 時間戳了,但不能忽略一個重要的問題——時差.UNIX時間戳的計時元年是以標準時間(GMT 時區)為準的,而北京時間為 GMT+8,即時差為+8小時.為了保證我們寫入到RTC_CNT的是標準的UNIX時間戳(主要是為了兼容),以北京時間轉化出的秒數要減去8*60*60才是標準的UNIX時間戳.

u32 mktimev(struct rtc_time *tm)

{

if (0 >= (int) (tm->tm_mon -= 2))

{

tm->tm_mon += 12;

tm->tm_year -= 1;

}

/計算出輸入的北京時間的一共的秒數/

return((( (u32)(tm->tm_year/4 - tm->tm_year/100 + tm->tm_year/400 + 367*tm->tm_mon/12 + tm->tm_mday)

+ tm->tm_year*365 - 719499)*24 + tm->tm_hour)*60 + tm->tm_min)*60 + tm->tm_sec-8*60*60;

/8*60*60把輸入的北京時間轉換為標準時間在寫入計時器中,確保計時器的數據為標準UNIX時間戳/

}

8*60*60把輸入的北京事件轉換為標準事件在寫入計時器中,確保計時器的數據為標準UNIX時間戳,如果向使用其他時區,則根據不同喲的時區修改這個值.

返回值最終被寫入到RTC_CNT計數器中RTC_SetCounter(mktimev(tm));

輸出時間到終端Time_Show():

void Time_Show(struct rtc_time *tm)

{

while (1)

{

/每個1s/

if(TimeDisplay == 1)

{

/顯示時間/

Time_Display(RTC_GetCounter(),tm);

TimeDisplay = 0;

}

}

}

TimeDisplay是RTC秒中斷標志,RTC的秒中斷被觸發后,進入中斷服務函數,把這個變量 TimeDisplay置1.這個函數是死循環檢查這個標志,變?yōu)?時,調用Time_Display()顯示最新時間,實現每隔1秒向終端更新一次時間,更新完后再把 TimeDisplay置0,等待下次秒中斷.

RTC秒中斷服務函數:

void RTC_IRQHandler(void)

{

if (RTC_GetITStatus(RTC_IT_SEC) != RESET)

{

/* 清除秒中斷標志 */

RTC_ClearITPendingBit(RTC_IT_SEC);

/* 把標志位置 1 */

TimeDisplay = 1;

/* 等待寫操作完成 */

RTC_WaitForLastTask();

}

}

在這個函數中并沒有任何對RTC_CNT的操作,如果VDD掉電,RTC是無法觸發秒中斷的,所以想利用秒中斷的方案實現實時時鐘是不現實的,秒中斷最適合用在類似本例程的觸發顯示的時間更新場合,而不是用于計數.

顯示時間Time_Display():

void Time_Display(uint32_t TimeVar,struct rct_time *tm)

{

static uint32_t FirstDisplay = 1;

uint32_t BJ_TimeVar;

uint8_t str[15]; // 字符串暫存

/* 把標準時間轉換為北京時間*/

BJ_TimeVar =TimeVar + 8*60*60;

/*利用時間戳轉換為北京時間*/

to_tm(BJ_TimeVar, tm);

if((!tm->tm_hour && !tm->tm_min && !tm->tm_sec) || (FirstDisplay))

{

    GetChinaCalendar((u16)tm->tm_year, (u8)tm->tm_mon, (u8)tm->tm_mday, str);

    printf("\r\n\r\n 今天農歷：%0.2d%0.2d,%0.2d,%0.2d", str[0], str[1], str[2], str[3]);

    GetChinaCalendarStr((u16)tm->tm_year,(u8)tm->tm_mon,(u8)tm->tm_mday,str);

    printf(" %s", str);

    if(GetJieQiStr((u16)tm->tm_year, (u8)tm->tm_mon, (u8)tm->tm_mday, str))

    {

        printf(" %s\n\r", str);

    }

    FirstDisplay = 0;

}

printf("\r UNIX 時間戳 = %d ,當前時間為: %d 年(%s 年) %d 月 %d日 (星期%s) %0.2d:%0.2d:%0.2d",TimeVar,tm->tm_year, zodiac_sign[(tm->tm_year-3)%12], tm->tm_mon, tm->tm_mday,WEEK_STR[tm->tm_wday], tm->tm_hour,tm->tm_min, tm->tm_sec);

}

這里的第一個輸入?yún)?shù)為UNIX時間戳,在Time_Show()調用的時候,利用庫函數RTC_GetCounter()讀取了RTC_CNT的當前數值,并把這個計數值作為Time_Dispaly()的輸入?yún)?shù).

根據配置,RTC_CNT的計數值是標準時間GMT的UNIX時間戳,為了計算北京時間,在使用RTC_CNT計數值轉換北京時間時,要加上時差(BJ_TimeVar =TimeVar + 8*60*60;).之后,把這個變量 BJ_TimeVar作為函數 to_tm()的輸入?yún)?shù),把時間戳轉換成年,月,日,時,分,秒的格式,并保存到時間結構體中.

(to_tm()(純算法)和GetChinaCalendar()這里就不展開了,需要的話可以留言我會發送給你)

PS:

如果要使用普通的51芯片實現實時時鐘,需要借助時鐘芯片,DS1302或DS12C887,在STM32里面只要用到一個定時器就搞掂了!!!
