• 1 說明

• STM8S的IO復用用程序代碼配置起來比較麻煩，一般是操作flash來操作option byte字節，配置寄存器更加麻煩，可以使用STM 標準外設驅動庫來設置。本文使用一種界面配置的方式來配置IO復用管腳，即使用STVP來配置。 因?yàn)镕LASH保存的數據是掉電不丟失的，先用STVP把Option Bytes擦寫好后，再用STVD仿真器燒寫程序就可實現IO復用了。

??程序方式配置IO復用見這里

• 2 配置流程

• 【step1】打開STVP軟件

•

• 【step2】打開我們需要下載的xxx.s19文件,CTRL+F5(File->Ram Exec)

• 【step3】配置需要復用的引腳

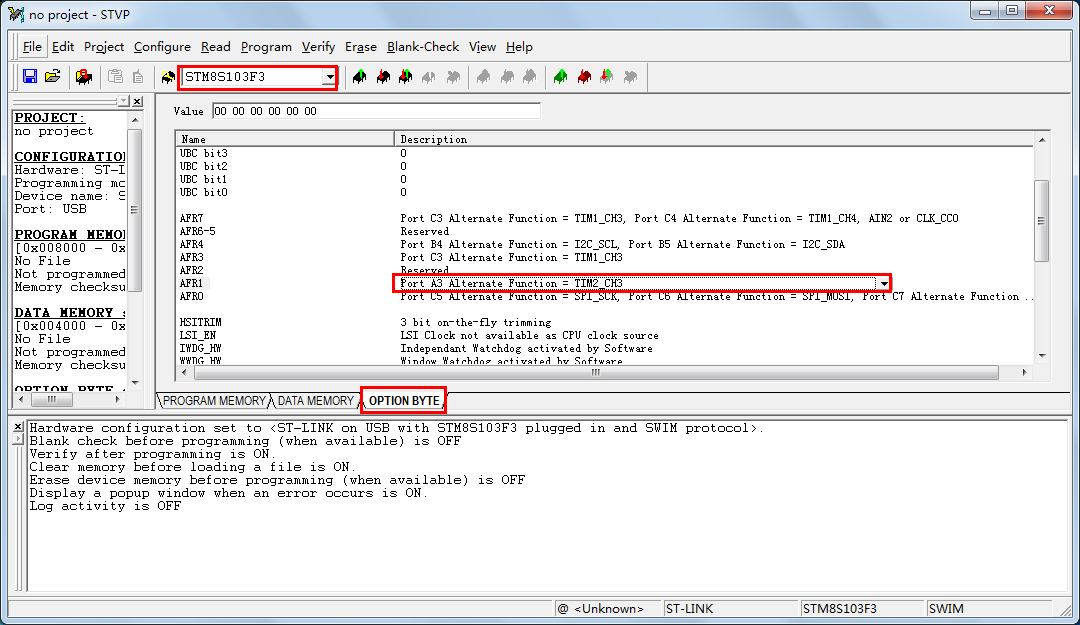

  IO口的復用功能主要配置在于AFR0-AFR7。這里我們配置定時器TIM2_CH3通道的PWM輸出管腳復用，默認是PD2為輸出，將其配置成復用為PA3輸出。如上圖，在AFR1中的下拉菜單中選擇PA3即可。

• 【step4】下載程序到STM8S中，Progam->All tabs。這樣就實現了IO復用配置。

3 測試程序

/*

TIM2_CH3 PWM

PD2 output

*/

#include

void CLK_init(void)

{

 CLK_ICKR |= 0X01;       //使能內部高速時鐘 HSI

 CLK_CKDIVR |= 0x08;     // 16M內部RC經2分頻后系統時鐘為8M

 while(!(CLK_ICKR&0x02));//HSI準備就緒

 CLK_SWR=0xe1;           //HSI為主時鐘源

}

void Init_Tim2(void)

{

 TIM2_CCMR3 |=  0X70;   //設置定時器2三通道(PD2)輸出比較三模式

 TIM2_CCMR3 |= 0X04;     //輸出比較3預裝載使能

 TIM2_CCER2 |= 0x03;     //通道3使能，低電平有效，配置為輸出

 // 初始化時鐘分頻器為1，即計數器的時鐘頻率為Fmaster=8M/64=0.125MHZ

 TIM2_PSCR = 0X06;

 //初始化自動裝載寄存器，決定PWM 方波的頻率，F(xiàn)pwm=0.125M/62500=2HZ

 TIM2_ARRH = 62500/256;

 TIM2_ARRL = 62500%256;

 //初始化比較寄存器，決定PWM 方波的占空比：5000/10000 = 50%

 TIM2_CCR3H = 31250/256;

 TIM2_CCR3L = 31250%256;

 // 啟動計數;更新中斷失能

 TIM2_CR1 |= 0x81;

 //TIM2_IER |= 0x00;

}

void Init_GPIO(void)

{

 /*設置為推挽輸出,PD2接了LED燈*/

 PD_DDR |= 0X04;     //設置PD2端口為輸出模式

 PD_CR1 |= 0X04;     //設置PD2端口為推挽輸出模式

 PD_CR2 &= 0XFD;

 PA_DDR |= 0X08;     //設置PA3端口為輸出模式

 PA_CR1 |= 0X08;     //設置PA3端口為推挽輸出模式

 PA_CR2 |= 0XF7;

}

void main(void)

{

 CLK_init();

 Init_GPIO();

 Init_Tim2();

 while (1);

}
