一、簡介

電容式觸摸感應技術已經廣泛應用于家用電器、消費電子等領域，以此發展的觸摸按鍵產品與傳統按鍵相比按鍵有下面的優點：

• 無機械裝置，不宜磨損老化，超長使用壽命。

• 表面無縫隙，無水分、雜質滲透。

• 減少元件使用，BOM 成本降低。

• 面板不需開孔，工業設計成本降低。

• 產品外觀美觀，設計靈活。

電容式觸摸感應技術通過測量面板（傳感器）和其環境之間的電容變化來檢測觸摸界面附近是否有觸摸事件發生。

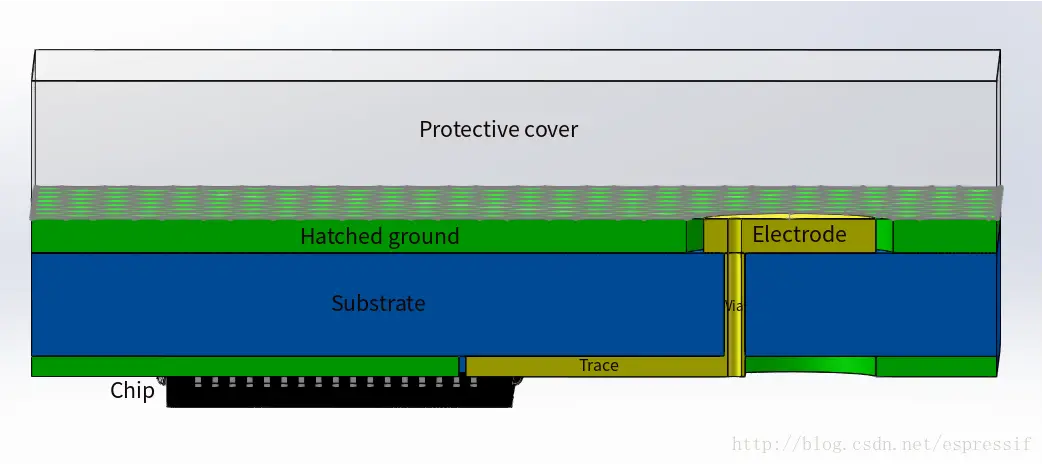

下面一個典型的觸摸傳感器系統組成的示意圖。

• 保護覆蓋層
  保護覆蓋層是指觸摸面板。觸摸面板必須是絕緣材質，作用是隔離觸摸電極與外部環境，起到保護作用。但保護覆蓋層會降低觸摸的靈敏度，需要根據應用場景選擇合適厚度、材質。

• 觸摸電極
  觸摸電極是觸摸傳感器的重要組成。手指觸摸時與觸摸電極形成平行板電容器，改變觸摸通道的電容量。觸摸電極必須是導電材質。樣式多變，如 PCB 板上的銅箔、金屬板、觸摸彈簧等。

• 絕緣基板
  對觸摸電極起支撐作用，非導電材質。

• 走線
  連接觸摸電極與芯片，包括 PCB 走線和連接器。走線是引入干擾和寄生電容的主要部分，需要謹慎分配走線的布局。

ESP-IDF 編程指南——觸控感應器

1.1 FSM 描述

用戶可以實時讀取每個觸摸傳感器通道的脈沖計數值（OUT），根據脈沖計數值（OUT）的變化判斷是否有手值觸摸。這種輪循方式占用較大 CPU 資源。ESP32 也支持配置硬件寄存器實現檢測手指觸摸動作，硬件周期性檢測脈沖計數值，如果超過設置的閾值時會產生硬件中斷，通知應用層某個觸摸傳感器通道可能被觸發了。

內部的硬件邏輯包含有限狀態機 (Finite-State Machine, FSM)。FSM 將執行觸摸傳感器的內部結構描述的序列檢測。軟件可通過專用寄存器操作 FSM。
FSM 的內部結構可見下圖。

二、IO功能表

ESP32 提供了多達 10 個的支持電容式觸摸傳感的 IO，能夠檢測觸摸傳感器上因手指接觸或接近而產生的電容變化。芯片內部的電容檢測電路具有低噪聲和高靈敏度的特性，支持用戶使用面積較小的觸摸墊來實現觸摸檢測功能，用戶也可使用觸摸板陣列以探測更大的區域或更多的測試點。下表列出了 ESP32 中 10 個具備觸摸傳感功能的 IO。

TOUCH_PAD_NUM0 = 0, /*!< Touch pad channel 0 is GPIO4(ESP32) */

TOUCH_PAD_NUM1,     /*!< Touch pad channel 1 is GPIO0(ESP32) / GPIO1(ESP32-S2) */

TOUCH_PAD_NUM2,     /*!< Touch pad channel 2 is GPIO2(ESP32) / GPIO2(ESP32-S2) */

TOUCH_PAD_NUM3,     /*!< Touch pad channel 3 is GPIO15(ESP32) / GPIO3(ESP32-S2) */

TOUCH_PAD_NUM4,     /*!< Touch pad channel 4 is GPIO13(ESP32) / GPIO4(ESP32-S2) */

TOUCH_PAD_NUM5,     /*!< Touch pad channel 5 is GPIO12(ESP32) / GPIO5(ESP32-S2) */

TOUCH_PAD_NUM6,     /*!< Touch pad channel 6 is GPIO14(ESP32) / GPIO6(ESP32-S2) */

TOUCH_PAD_NUM7,     /*!< Touch pad channel 7 is GPIO27(ESP32) / GPIO7(ESP32-S2) */

TOUCH_PAD_NUM8,     /*!< Touch pad channel 8 is GPIO33(ESP32) / GPIO8(ESP32-S2) */

TOUCH_PAD_NUM9,     /*!< Touch pad channel 9 is GPIO32(ESP32) / GPIO9(ESP32-S2) */

三、功能概述

3.1 初始化觸摸板驅動程序

在使用觸摸板之前，您需要通過調用函數來初始化觸摸板驅動程序touch_pad_init()。此函數設置“ API參考”中“宏”.._DEFAULT下列出的幾個驅動程序參數。它還會刪除有關之前曾經觸摸過哪些打擊墊的信息（如果有的話），并禁用中斷。

如果不再需要該驅動程序，請通過調用對其進行初始化touch_pad_deinit()。

3.2 觸摸板GPIO引腳的配置

使用可以為特定的GPIO啟用觸摸傳感器功能touch_pad_config()。

使用該功能touch_pad_set_fsm_mode()選擇是否應通過硬件計時器或軟件自動啟動觸摸板測量（由FSM操作）。如果選擇了軟件模式，請使用touch_pad_sw_start()來啟動FSM。

3.3 觸摸狀態測量

以下兩個功能可方便地從傳感器讀取原始或過濾后的測量值：

• touch_pad_read_raw_data()

• touch_pad_read_filtered()

它們還可以用于例如通過檢查觸摸或釋放觸摸板時傳感器讀數的范圍來評估特定的觸摸板設計。然后可以使用此信息來建立觸摸閾值。

3.4 調整測量參數

觸摸傳感器具有幾個可配置的參數，以匹配特定觸摸板設計的特征。例如，為了感測較小的容量變化，可以縮小觸摸板被充電/放電的參考電壓范圍。高和低參考電壓是使用功能設置的touch_pad_set_voltage()。

除了能夠識別較小的容量變化之外，積極的副作用還在于降低了低功耗應用的功耗?？赡艿呢?fù)面影響是測量噪聲的增加。如果獲得的讀數的動態范圍仍然令人滿意，則可以通過減少測量時間來進一步降低功耗touch_pad_set_meas_time()。

下表總結了可用的測量參數和相應的“設置”功能：

• 觸摸板充放電參數：

• 電壓范圍 touch_pad_set_voltage()

• 速度（坡度）： touch_pad_set_cnt_mode()

• 測量時間： touch_pad_set_meas_time()

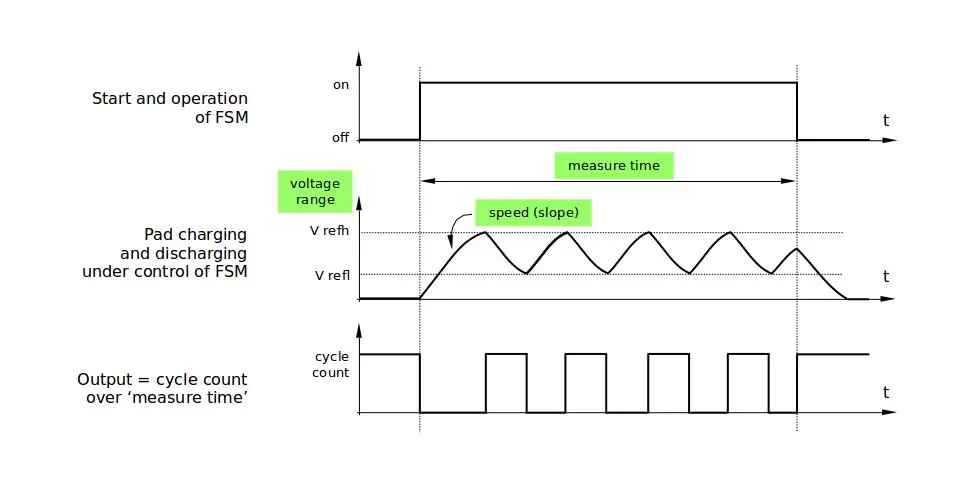

電壓范圍（高/低參考電壓），速度（斜率）和測量時間之間的關系如下圖所示。

3.5 過濾測量

如果測量結果比較嘈雜，則可以使用提供的API函數對其進行過濾。在使用過濾器之前，請調用進行啟動touch_pad_filter_start()。

濾波器類型為IIR（無限脈沖響應），它具有可配置的周期，可以使用函數設置touch_pad_set_filter_period()。

您可以使用停止過濾器touch_pad_filter_stop()。如果不再需要，可以通過調用刪除過濾器touch_pad_filter_delete()。

3.6 觸摸偵測

ESP32的硬件基于用戶配置的閾值和FSM執行的原始測量來實現觸摸檢測。使用功能touch_pad_get_status()檢查已觸摸了哪些打擊墊并touch_pad_clear_status()清除了觸摸狀態信息。

如果測量結果嘈雜且容量變化很小，則硬件觸摸檢測可能不可靠。要解決此問題，請在您自己的應用程序中執行測量過濾并執行觸摸檢測，而不是使用硬件檢測/提供的中斷。有關這兩種觸摸檢測方法的示例實現，請參閱外圍設備/ touch_pad_interrupt。

3.7 觸摸觸發的中斷

在啟用觸摸檢測中斷之前，應建立觸摸檢測閾值。觸摸和釋放打擊墊時，請使用“觸摸狀態測量”中描述的功能來讀取和顯示傳感器測量值。如果測量結果嘈雜且相對容量變化較小，請應用過濾器。根據您的應用和環境條件，測試溫度和電源電壓變化對測量值的影響。

建立檢測閾值后，可以在初始化期間使用touch_pad_config()或在運行時使用設置檢測閾值touch_pad_set_thresh()。

在下一步中，配置如何觸發中斷?？梢栽陂撝狄韵禄蜷撝抵嫌|發這些閾值，該閾值是通過功能設置的touch_pad_set_trigger_mode()。

最后，使用以下功能配置和管理中斷調用：

• touch_pad_isr_register() / touch_pad_isr_deregister()

• touch_pad_intr_enable() / touch_pad_intr_disable()

當中斷可操作時，您可以通過調用touch_pad_get_status()并從中清除中斷的狀態來獲取信息touch_pad_clear_status()。

3.8 從睡眠模式喚醒

如果使用觸摸板中斷將芯片從睡眠模式喚醒，則可以選擇應觸摸的某些配置的觸摸板（SET1或SET1和SET2），以觸發中斷并引起隨后的喚醒。為此，請使用功能touch_pad_set_trigger_source()。

可以通過以下方式為每個“ SET”管理焊盤所需位模式的配置：

• touch_pad_set_group_mask() / touch_pad_get_group_mask()

• touch_pad_clear_group_mask()

四、API說明

以下 Touch Sensor 接口位于 driver/include/driver/touch_pad.h 和 driver/include/driver/touch_sensor_common.h。

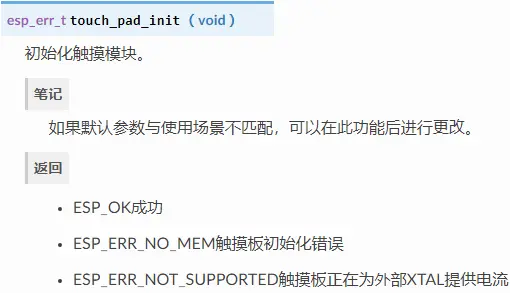

4.1 touch_pad_init

4.2 touch_pad_set_voltage

4.3 touch_pad_config

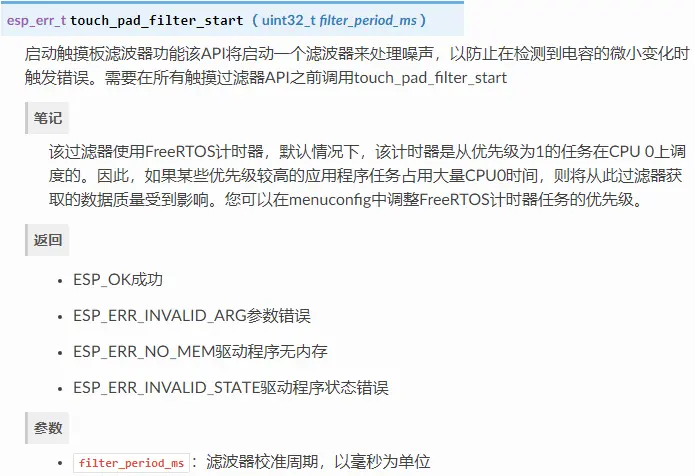

4.4 touch_pad_filter_start

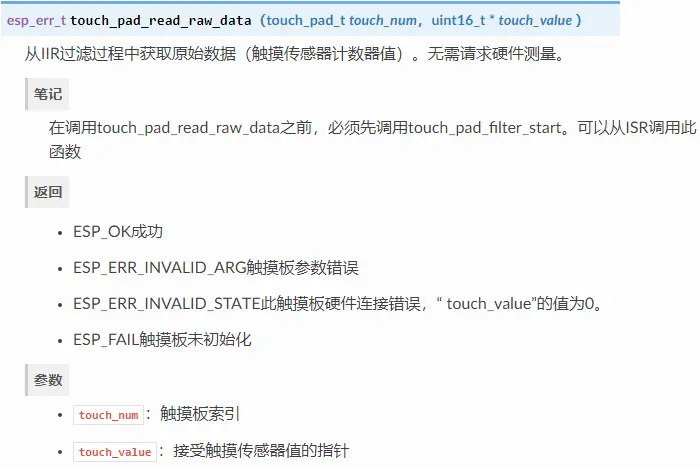

4.5 touch_pad_read_raw_data

4.6 touch_pad_read_filtered

4.7 touch_pad_set_fsm_mode

4.8 touch_pad_set_thresh

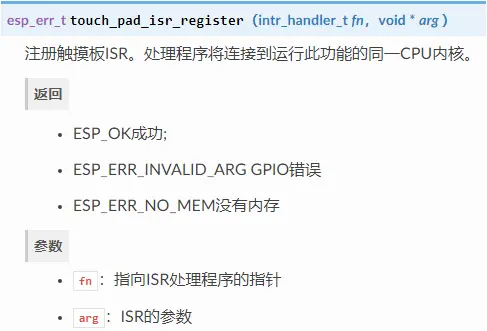

4.9 touch_pad_isr_register

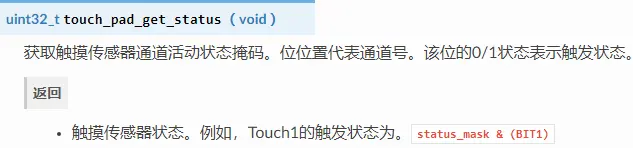

4.10 touch_pad_get_status

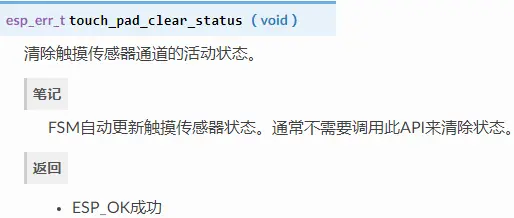

4.11 touch_pad_clear_status

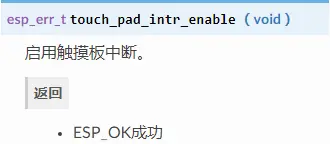

4.12 touch_pad_intr_enable

五、觸摸按鍵中斷

根據 esp-idfexamplesperipheralstouch_pad_interrupt 中的例程修改

#include #include 'freertos/FreeRTOS.h'#include 'freertos/task.h'#include 'freertos/queue.h'#include 'esp_log.h'#include 'driver/touch_pad.h'#include 'soc/rtc_periph.h'#include 'soc/sens_periph.h'static const char *TAG = 'Touch pad';#define TOUCH_THRESH_NO_USE   (0)#define TOUCH_THRESH_PERCENT  (80)#define TOUCHPAD_FILTER_TOUCH_PERIOD (10)static bool s_pad_activated[TOUCH_PAD_MAX];static uint32_t s_pad_init_val[TOUCH_PAD_MAX];/*

  Read values sensed at all available touch pads.

  Use 2 / 3 of read value as the threshold

  to trigger interrupt when the pad is touched.

  Note: this routine demonstrates a simple way

  to configure activation threshold for the touch pads.

  Do not touch any pads when this routine

  is running (on application start).

 */static void tp_example_set_thresholds(void){

    uint16_t touch_value;

    for (int i = 0; i < TOUCH_PAD_MAX; i++) {

        //read filtered value

        touch_pad_read_filtered(i, &touch_value);

        s_pad_init_val[i] = touch_value;

        ESP_LOGI(TAG, 'test init: touch pad [%d] val is %d', i, touch_value);

        //set interrupt threshold.

        ESP_ERROR_CHECK(touch_pad_set_thresh(i, touch_value * 2 / 3));

    }}// 檢測觸摸中斷任務static void tp_example_read_task(void *pvParameter){

    static int show_message;

    while (1)

    {

        //interrupt mode, enable touch interrupt

        touch_pad_intr_enable();

        for (int i = 0; i < TOUCH_PAD_MAX; i++) {

            if (s_pad_activated[i] == true) {

                ESP_LOGI(TAG, 'T%d activated!', i);

                // Wait a while for the pad being released

                vTaskDelay(200 / portTICK_PERIOD_MS);

                // Clear information on pad activation

                s_pad_activated[i] = false;

                // Reset the counter triggering a message

                // that application is running

                show_message = 1;

            }

        }

        vTaskDelay(10 / portTICK_PERIOD_MS);

        // If no pad is touched, every couple of seconds, show a message

        // that application is running

        if (show_message++ % 500 == 0) {

            ESP_LOGI(TAG, 'Waiting for any pad being touched...');

        }

    }}// 觸摸中斷處理函數。觸摸過的端口保存在s_pad_activated數組中static void tp_example_rtc_intr(void *arg){

    uint32_t pad_intr = touch_pad_get_status();

    //clear interrupt

    touch_pad_clear_status();

    for (int i = 0; i < TOUCH_PAD_MAX; i++) {

        if ((pad_intr >> i) & 0x01) {

            s_pad_activated[i] = true;

        }

    }}/*

 * Before reading touch pad, we need to initialize the RTC IO.

 */static void tp_example_touch_pad_init(void){

    for (int i = 0; i < TOUCH_PAD_MAX; i++) {

        //init RTC IO and mode for touch pad.

        touch_pad_config(i, TOUCH_THRESH_NO_USE);

    }}void app_main(void){

    // Initialize touch pad peripheral, it will start a timer to run a filter

    ESP_LOGI(TAG, 'Initializing touch pad');

    touch_pad_init();

    // 如果使用中斷觸發模式，應將觸摸傳感器FSM模式設置為“ TOUCH_FSM_MODE_TIMER”

    touch_pad_set_fsm_mode(TOUCH_FSM_MODE_TIMER);

    // 設定充放電參考電壓：高參考電壓，低參考電壓，高參考電壓衰減

    // the high reference valtage will be 2.7V - 1V = 1.7V, The low reference voltage will be 0.5V.

    touch_pad_set_voltage(TOUCH_HVOLT_2V7, TOUCH_LVOLT_0V5, TOUCH_HVOLT_ATTEN_1V);

    // 配置觸摸端口

    tp_example_touch_pad_init();

    // 初始化并啟動軟件濾波器

    touch_pad_filter_start(TOUCHPAD_FILTER_TOUCH_PERIOD);

    // 設定中斷限值，此時不要觸摸，2/3的讀取值做為限值

    tp_example_set_thresholds();

    // 注冊觸摸中斷ISR

    touch_pad_isr_register(tp_example_rtc_intr, NULL);

    // 開啟一個任務處理電容觸摸

    xTaskCreate(&tp_example_read_task, 'touch_pad_read_task', 2048, NULL, 5, NULL);}

查看打印：

六、輪詢檢測按鍵

根據 esp-idfexamplesperipheralstouch_pad_interrupt 中的例程修改

#include #include 'freertos/FreeRTOS.h'#include 'freertos/task.h'#include 'freertos/queue.h'#include 'esp_log.h'#include 'driver/touch_pad.h'#include 'soc/rtc_periph.h'#include 'soc/sens_periph.h'static const char *TAG = 'Touch pad';#define TOUCH_THRESH_NO_USE   (0)#define TOUCH_THRESH_PERCENT  (80)#define TOUCHPAD_FILTER_TOUCH_PERIOD (10)static bool s_pad_activated[TOUCH_PAD_MAX];static uint32_t s_pad_init_val[TOUCH_PAD_MAX];/*

  Read values sensed at all available touch pads.

  Use 2 / 3 of read value as the threshold

  to trigger interrupt when the pad is touched.

  Note: this routine demonstrates a simple way

  to configure activation threshold for the touch pads.

  Do not touch any pads when this routine
