汽車行業從“機械驅動”全面向“軟件驅動”過渡，近十年來車載以太網、中央集中式架構、智能駕駛、軟件定義汽車、AI定義汽車逐步成為行業主旋律。在這場技術進化中，Time-Sensitive Networking（TSN）不再是實驗室里的前沿名詞，但TSN（時間敏感網絡）是否會成為新一代車載通信架構的基礎設施？

作為一家 “分布式系統網絡設計與測試”的工程咨詢服務型公司，北匯信息站在了這場變革的交匯點上。本文基于多個已交付的“TSN網絡原型系統”項目經驗，分享我們對“TSN技術”這項底層技術能力的“求”與“解”，希望助力客戶完成從架構設想到量產路徑的關鍵躍遷。

往昔：來自客戶的Top 5問題

任務技術本身是為了解決一定問題而產生的，如果技術無應用場景，好比無源之水，最終結局是枯竭，來自客戶的高頻與直擊靈魂的問題Top 5。

Q1：什么是TSN技術，能解決什么問題？

Q2：TSN技術的車載應用場景是什么？

Q3：如何判斷當前系統是否需要TSN技術？

Q4：如何判斷何時需要TSN技術？

Q5：網絡帶寬換代升級后，我們是否還需要TSN技術？

今朝：從 “CAN總線”到“以太網+TSN”，網絡架構的演化推動業務革新

過去，車載通信依賴CAN、LIN、FlexRay等傳統總線，各系統之間相對孤立，數據傳輸帶寬有限，網絡時延不敏感。如今，隨著自動駕駛等級的提升、車載傳感器數量激增、OTA需求常態化、中央集中式架構成為硬件架構主流，汽車行業電子控制器內的軟件功能，已逐漸演變成“你中有我，我中有你”的系統部署狀態。因部份功能與行車安全強相關，中央集中式架構的分布式實時系統特性越發明顯。

TSN技術的引入，是否能讓以太網成為車載通信的主干，讓以太網真正具備“確定性”的傳輸能力，填補原先通信體系的可靠性短板？

我們推出了 “TSN原型系統構建”工程咨詢服務，初衷是為了協助OEM回答這些問題，如今有了階段性的”解“。

ANS1：TSN技術是以太網應用技術，解決以太網通信的“確定性'數據傳輸?shù)暮诵膯栴}，同時提供基于網絡的時間同步方法及網絡鏈路冗余實現，使以太網可以滿足分布式實時系統通信要求。以太網技術及確定性、時間同步、鏈路冗余等為其關鍵字。

ANS 2：業務初期，北匯信息與客戶一起在找尋哪些車載功能或場景必須使用TSN技術，或?qū)SN技術有強依賴的需求；一段時間無果后，我們回到了最初的TSN技術定位上，解決分布式實時系統的通信要求。車載為典型的分布式實時系統，其三個核心問題可以總結為“統一的系統時鐘”、“系統可靠性”、“網絡傳輸?shù)腝oS需求”，因此，TSN技術正是為了解決分布式系統核心問題的網絡技術手段，不是針對某一個具體的車載功能。

TSN是車載分布式實時系統設計實現的一種網絡技術手段，非針對具體的車載某個功能。

ANS 3：如果車載電子系統有時間同步需求，即多傳感器融合需求，我們需要TSN協議族中的AS協議，如果除時間同步系統需求之外，對系統間的以太網數據傳輸有比較高的可用性要求，且對網絡時間延遲比較敏感，我們就需要其它TSN技術的配合使用。反之，以太網上無時間敏感數據傳輸，不需要TSN技術。駕駛員控制的車輛，如果以太網網絡斷開，不影響行駛功能或產生行駛安全風險，系統不需要TSN技術。

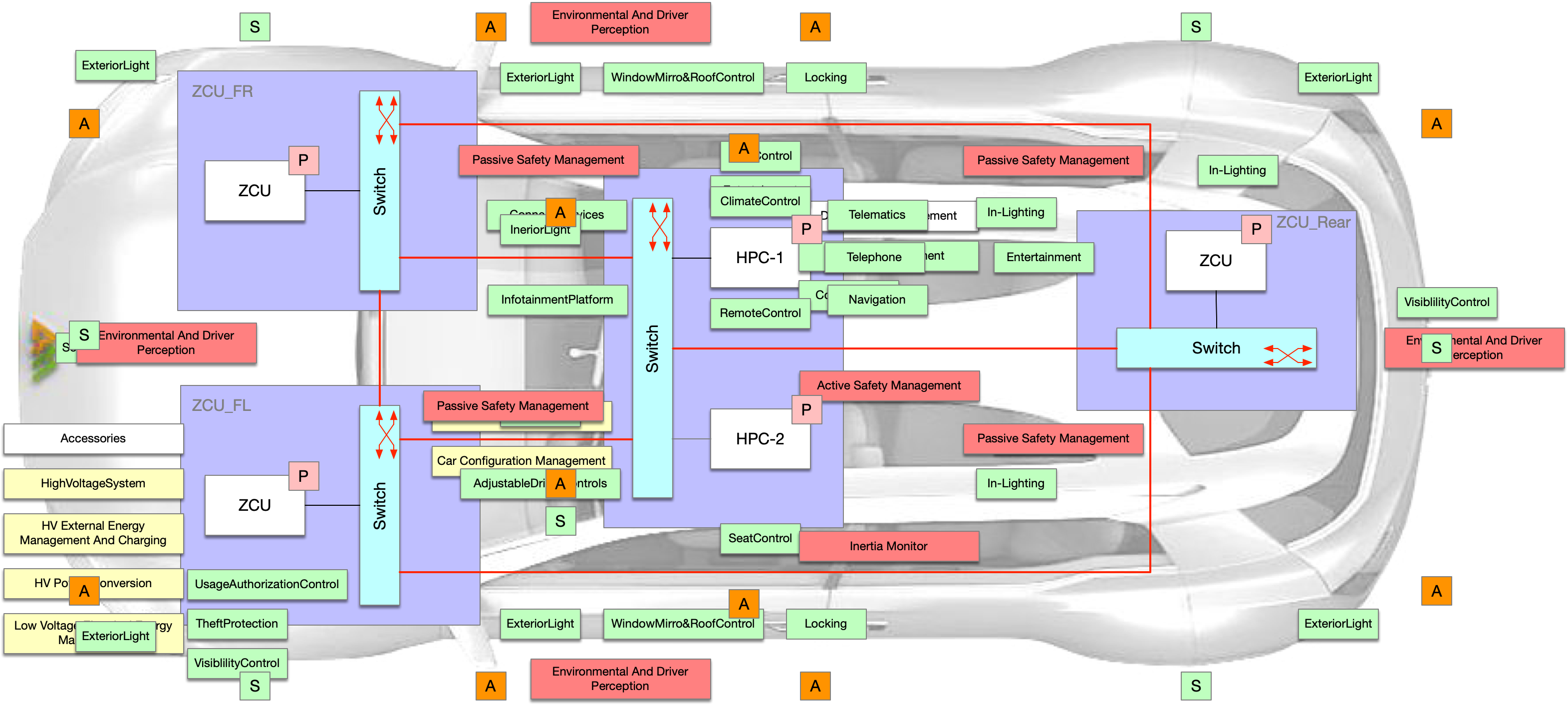

ANS 4：從汽車行業電子系統發展來看，當前的中央集中式架構已成為主流，但功能的系統部署還是按域架構設計與實現，傳感器、執行器與處理器的連接方式，還是按功能域而非物理區域部署；頂級的建筑框架，內部的建筑風格還未改變。

ANS 5：以太網傳輸?shù)难舆t“不確定性”是個概率問題，如果“低概率”網絡延遲真的發生時，對系統無影響或結果可接受，不需要TSN技術；但“概率”問題又如何評價？再寬的城市道路，也需要紅綠燈；再好的高速公路，也需要車道引導線與應急車道。

明日：技術進化，也是認知進化

基于中央集中式架構的前提下，車載電子系統開發過程，實打?qū)嵉囊炎優榉植际綄崟r系統的設計過程，需要更多的計算機、通信、電子、軟件工程等專業技能支撐。

中央集中式架構已就位，優先考慮的是實時系統與非實時系統的設計約束，系統是否需要快速響應的時間要求，越來越多的關于系統時間鏈分析、調度與優化等任務，等待著我們?nèi)ヌ剿髋c實踐。

當然，系統重新設計與實現的改變會需要較長周期，最終會面臨分布式實時系統的核心問題，觸發真正的TSN技術大量工程應用。

技術在進化，我們的邊界，也在被不斷重塑。
