“TI的MSPM0系列MCU戰略是推出經濟實用性的系列產品，以滿足多樣化的市場需求，并持續優化價格、尺寸和易用性?！?a href="http://www.weightgang.cn/zhuanti/rLKu50" style="color:#4595e6;" target="_blank">德州儀器 MSP 微控制器產品線經理Yiding Luo表示。

嵌入式一直是TI的重點發展領域之一，圍繞模擬產品中的電源和信號鏈，TI有一套完整的解決方案，同樣嵌入式領域也是如此。TI提供了MCU、MPU、DSP等不同的產品線組合，全面涵蓋汽車、工業以及消費等市場。作為MCU的主要供應商之一，TI此前的一直專注于在特定的無線MCU（CC系列）、實時控制MCU（C2000系列）以及超低功耗（MSP430）上。為了加強在低功耗、低成本通用MCU上的競爭力，TI近幾年不斷推出采用Cortex M0+的MSPM0系列新品，不斷加強MCU領域的覆蓋度。

而在生產制造上，隨著TI更多12寸晶圓廠的投入及擴產，進一步提升了其嵌入式方面的成本優勢并加強對供應鏈的控制能力，通過提高自有工廠生產占比（2030年TI計劃自產90%的產品），不斷推出大規模產能、價格合理且可靠的模擬及嵌入式產品，TI將贏得更多客戶的信任。

3大系列150款產品

MCU拼的就是產品組合，截至目前，TI已經推出了超過150款MSPM0微控制器，“這些微控制器有著非常高的可擴展性、成本優化且更加易用?！盰iding Luo強調道。所有的MSPM0的功能和引腳都是兼容的，具備靈活的可擴展性。目前規劃了三大系列產品線，其中G系列主打高性能，具有 80MHz CPU 頻率、512KB 閃存和 100 個引腳的器件，且集成了高級的模擬外設。L系列主打低功耗，適用于電池受限型應用的低功耗器件，運行模式下的功耗為 71μA/MHz。高達 256KB 的閃存和 80 個引腳。C系列則是主打成本優化，適用于基本應用的簡單器件，每件起價 0.160 美元，封裝小至 2mm x 2mm。

MCU不只是數字能力，還要有模擬能力，得益于TI在模擬和MCU領域均擁有完善的產品組合，能夠提供IP最佳優化的產品組合。

除了硬件，TI還提供了一整套綜合設計生態系統，包括LauchPad開發套件，優化的軟件驅動程序、數百個代碼示例以及 MSP子系統范例、中間件、操作系統等軟件方案，簡化MCU的開發。MSP Zero Code Studio是TI最新推出的GUI開發界面，無需編程，通過圖形化方式即可配制出系統，生成的源代碼可以直接部署到產品中?！昂?jiǎn)化底層功能，客戶可以有更多精力開發應用層面的代碼，做出差異化的系統設計，并且加速產品的開發周期?！盰iding Luo表示。

另外，TI官方還給出了多個移植參考指南，包括ST、NXP或瑞薩的MCU如何遷移至MSPM0。

在當前越來越卷的嵌入式市場中，每一分錢的投入都要仔細審視，這其中包括了硬件成本也應包括開發成本?！翱蛻糁恍枰獙?duì)系統內所使用的功能付費即可，這也是為什么要推出150款產品，客戶可以根據需求優化整個系統?！盰iding Luo說道。

值得注意的是MSPM0不止針對消費類應用，還提供車規級版本，可應用于各類簡單的汽車終端節點中。

TI的所有芯片均符合車規級標準，確保在成本優化的同時兼顧可靠性、性能和性價比。通過對模擬元器件溫度控制及band gap溫度影響的深度優化，并結合M0L和M0G系列的市場反饋數據，MSPM0C1104實現了寬溫寬壓范圍下的高穩定性和可靠性。

生于毫末，成于萬象

“Help you start small and go big”是TI為其新推出的MSPM0C1104，業界超小MCU所做的廣告詞。MSPM0C1104提供晶圓芯片級封裝 (WCSP)，尺寸僅為 1.38mm2，較同類產品小 38%。

Yiding Luo認為，目前很多消費類產品的創新不止是功能的創新，還需要在尺寸、電池續航以及成本方面有所創新，這樣才能激發消費者更新?lián)Q代的意愿，這也是TI MSPM0系列的最基本的特色。

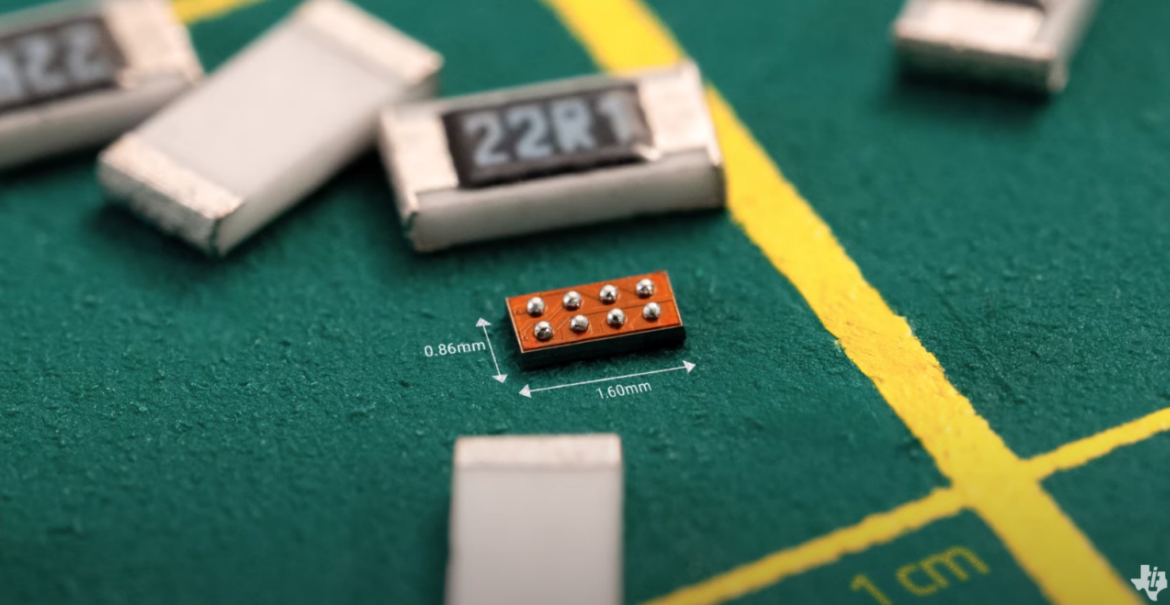

以1.38mm2的MSPM0C1104為例，僅相當于一顆胡椒粒，甚至比貼片電阻還小，但卻是一顆完整的MCU，Yiding Luo將其比喻為“擁有大腦的電阻”。采用8引腳WCSP封裝，：16KB閃存存儲器、1個3通道的12位的模數轉換器，6個通用的輸入輸出引腳，并且具備URT、SPI、I2C 等非常標準的通信接口，以及三個低功耗的計時器，內置16KB Flash和1KB SRAM。

MSPM0C1104非常適各類緊湊型應用，包括可穿戴醫療器械、個人電子產品和工業傳感器節點應用中，類似TWS耳機、可穿戴戒指、數據線認證等對于PCB面積、功耗都十分敏感的區域。

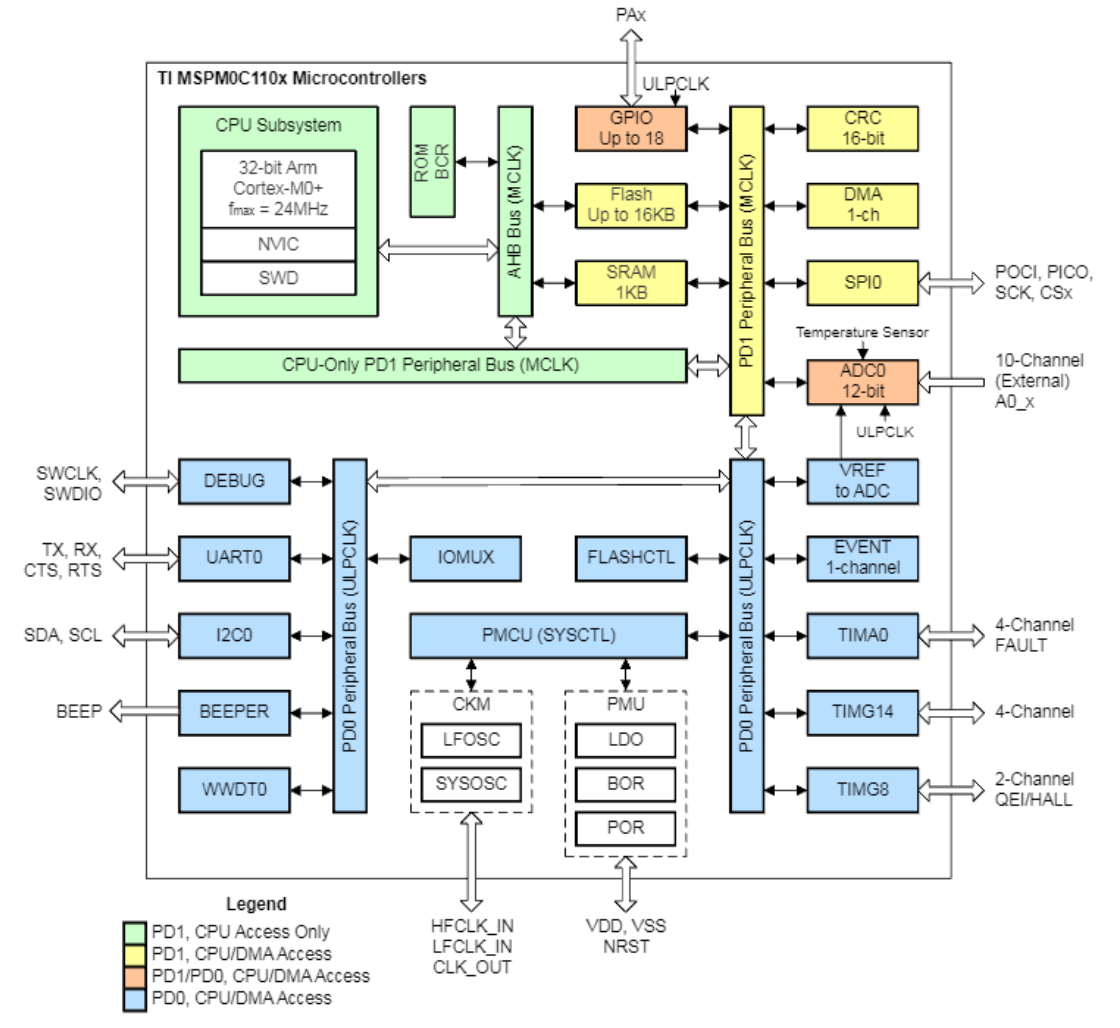

MSPM0C1104產品框圖

MSPM0C1104在產品定義時，已經仔細審視了所有終端需求，讓用戶不多花一分冤枉錢。Yiding Luo舉例道，比如在存儲器規劃時，基于客戶應用的代碼量，制定了16KB Flash和1KB SRAM的1KB SRAM內存，完全足夠用戶代碼和數據的存儲與運行。

在安全性方面，Yiding Luo強調，TI在MSPM0上面集成了很多基礎安全功能和安全I(xiàn)P，例如確保代碼傳輸過程中握手協議的安全性，從而應對日益增長的安全與加密需求。而針對車規級產品，還有更高級的安全手段確保節點的安全性。

縮小體積并非易事

“TI擁有獨特的優勢以應對系統微型化的挑戰?！盰iding Luo詳細介紹了MSPM0C1104小尺寸背后的秘密，結合了制造、封裝、電路設計等諸多優勢為一身。

首先，是在電路設計中。MSPM0C1104集成了豐富的模擬外設，以及諸如VCORE電容器等電源相關組件的集成，這種集成能力的提升，可以使整個系統小型化。

其次，針對節點工藝。并不是小型化的最關鍵。比如MSPM0采用了65nm工藝，不是最先進的MCU工藝，而是綜合考慮了性能、功耗、成本與尺寸的平衡。

另外，還有封裝帶來的優勢。利用WCSP晶圓級封裝，不止是在尺寸上更有優勢，在成本上同樣具有顯著優勢。不同于傳統的先切割再封測的芯片封裝方式，WLCSP 是先在整片晶圓上進行封裝和測試，然后才切割成一個個的 IC 顆粒，為客戶提供了更具性價比的解決方案。

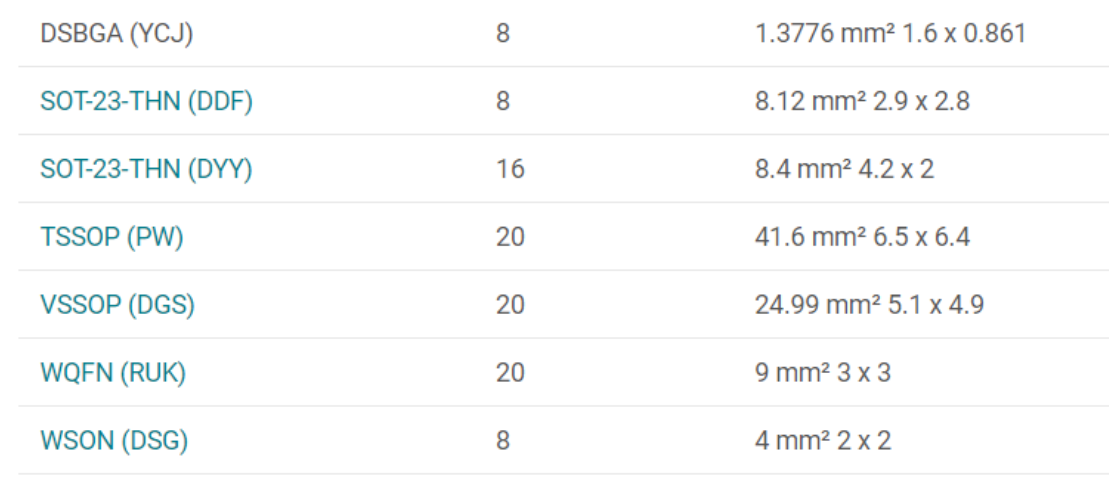

MSPM0C1104封裝一覽

如圖所示，MSPM0C1104提供了多種封裝及引腳數，供用戶靈活選擇。

正如TI《超小卻強大：MCU 的小尺寸封裝和集成如何幫助優化空間受限的設計》一文介紹，芯片越來越小，PCB的布局、處理和生產流程也需要進行相應的改變，TI也給與了一些指導。比如針對PCB焊盤選擇上，非阻焊層限定 (NSMD)相比于阻焊層限定 (SMD)，更適合于這種芯片級封裝，提供更高的均勻覆蓋能力、更好的布線性能和更低的應力。

另外，由于尺寸較小，在產線元件放置和處理上也并非易事。為了提高放置精度，拾取和放置機器中的視覺系統可以定位封裝輪廓或單個凸點。焊錫凸點幾何形狀可實現 PCB 焊盤的自定心和校正。隨著電氣元件尺寸的減小，制造機械也在不斷發展以適應變化。

Yiding Luo表示，在設計MSPM0C1104超小型封裝時，已經評估過PCB生產帶來的限制，并經過了充分的市場調研和客戶溝通，選擇0.38mm的引腳間距也是行業通用標準。

總結

TI的使命是致力于通過讓電子產品更加經濟實用，讓世界更美好。MSPM0C1104就是TI近期的一個具有代表性的產品，通過提供更小封裝尺寸的同時，仍能實現高性能和可靠性。這一切都得益于TI在設計和制造能力上的不斷投入，同時也是TI加強嵌入式領域創新的體現。
