電機驅動器及控制器 Trinamic TMC4671-ES參數特性介紹

發布者：SereneDreams最新更新時間：2024-08-12 來源: elecfans關鍵字：電機驅動器  控制器  Trinamic 手機看文章 掃描二維碼
隨時隨地手機看文章

TMC4671是一種高度集成的多軸電機控制器芯片，可用于控制直流、步進和無刷電機。它支持高達6個電機軸的控制，并且具有高精度、低噪聲、低功耗和高效率的特點。該芯片還包含了先進的運動控制算法和電機保護功能，可以在多種應用場景下使用，例如機器人、自動化設備、電動車和航空航天等。與傳統的DSP電機控制器相比，TMC4671具有更好的性能和易用性，因此廣受歡迎。

TMC4671可以幫助快速縮短高性能伺服控制器的上市時間，同時最大限度提高驅動效率和動態性能。通過硬件中的所有時間關鍵計算，開發動態伺服控制器僅需要幾行代碼。

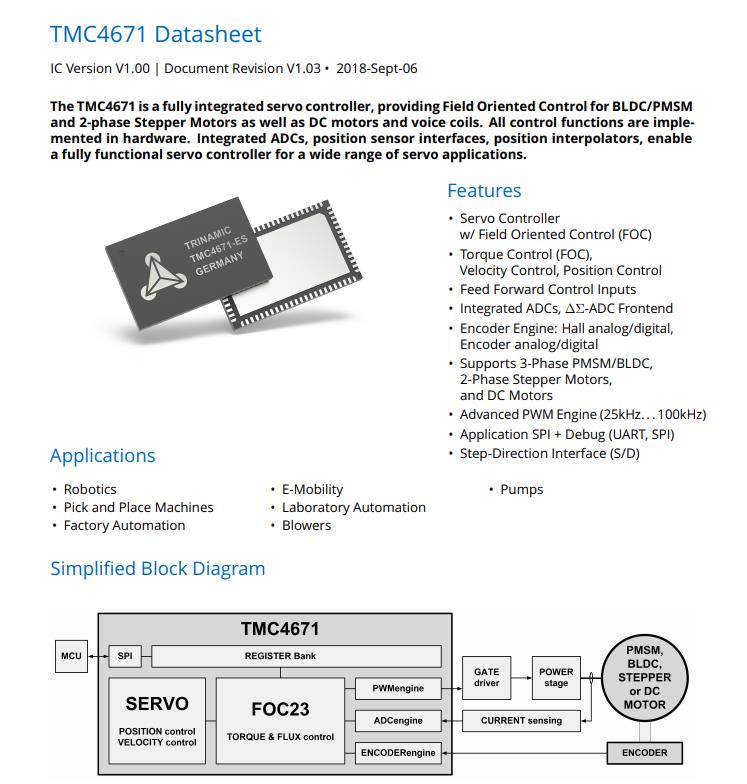

再給大家分享一個電機驅動器及控制器 Trinamic TMC4671-ES的參數：

產品分類電機驅動器及控制器
封裝/外殼QFN76_10.5X6.5MM_EP
零件狀態Obsolete
應用伺服
安裝類型SMT
接口SPI
電源電壓3.15V~3.45V
工作溫度-40℃~+125℃
技術功率MOSFET
輸出配置前置驅動器-高壓側/低壓側
電機類型-步進多相
電機類型-AC，DCBrushless DC (BLDC),PMSM,DC
功能控制器-換向、方向管理
輸出電流4mA
長x寬/尺寸10.50 x 6.50mm
原始制造商Trinamic Motion Control GmbH & Co. KG
原產國家Germany
高度0.90mm
引腳數76Pins


關鍵字：電機驅動器  控制器  Trinamic 引用地址：電機驅動器及控制器 Trinamic TMC4671-ES參數特性介紹
