一. 實驗?zāi)康?p>（1） 通過對C51語言的理解，編寫程序?qū)崿F(xiàn)對貪吃蛇的有效控制；

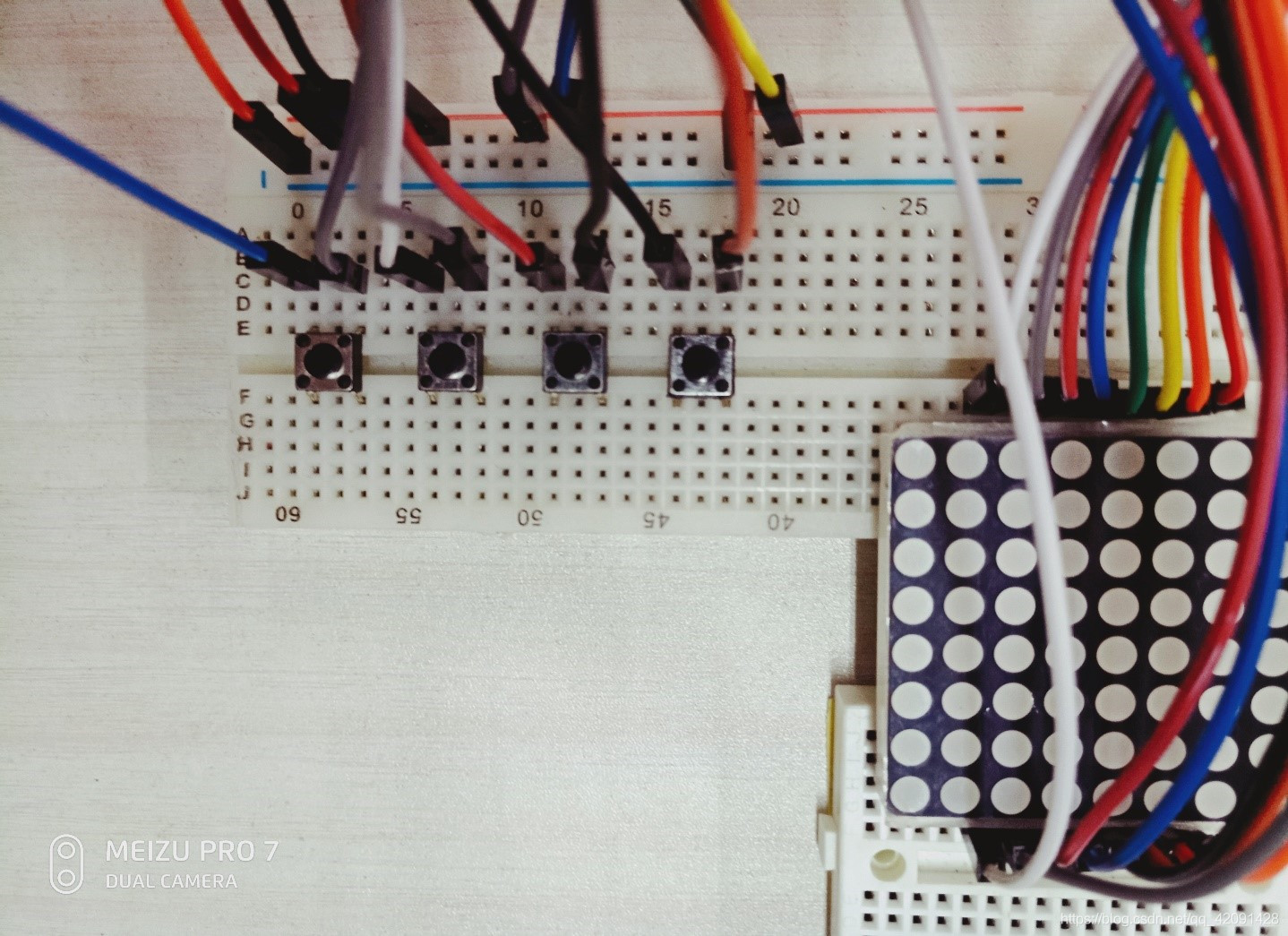

（2） 通過對51單片機硬件的學習，學會運用面包板，獨立按鍵、點陣屏等，完成對完整電路的搭建過程；

（3） 通過對Proteus仿真軟件的學習，實現基于STC89C52單片機的8*8點陣貪吃蛇的硬件電路仿真。

二. 實驗介紹

貪吃蛇是一款經典小游戲，其游戲的規則是：玩家通過四個方向鍵來控制蛇的移動，控制其在地圖上吃豆子。吃掉豆子后蛇身相應加長，蛇身速度加快。蛇運動過程中撞到墻壁或蛇身，則立即結束本輪游戲。

三. 實現功能

（1）制作一個8*8點陣的貪吃蛇游戲；

（2）通過LED點陣屏為載體顯示數據；

（3）外接4個獨立按鍵作為輸入端，分別控制蛇的移動方向（上、下、左、右）；

（4）蛇頭與墻壁或蛇身相撞，隨即結束游戲并復位。

四. 方案設計

在該系統中，硬件部分包括STC89C52單片機，8*8點陣屏，4個按鍵；軟件部分是在keil環境下用C51語言編寫，設置蛇的初始段數為2點，并設置有障礙墻壁，游戲結束后自動復位。

（1）貪吃蛇的移動

在貪吃蛇的移動過程中，每次需要將蛇頭要到的下一個LED燈點亮，對應蛇尾的LED燈熄滅。在程序中即是先把蛇尾位置的值傳給蛇頭的下一個位置，然后改變蛇尾的值即可。蛇頭下一個位置的確定由蛇頭和偏移量來確定，每次通過操作四個獨立按鍵來控制蛇步進的偏移量。因而只要將蛇頭的位置加上其偏移量的值，即可得到新的蛇頭位置。

（2）食物的出現

在市場上所流行的貪吃蛇游戲中，食物的出現是一種隨機行為，這在程序中需要做一個隨機數來支撐該過程。我們組在實驗過程中也嘗試了該過程，最終選擇讓食物出現在蛇尾的后一步，來執行整個程序。與此同時，食物出現的位置不能與蛇的位置重合，也不能超出墻外，否則需要重置食物。

五. 模塊應用

（1）AT89C52單片機最小系統模塊

本系統是以STC89C52RC為核心，加上復位電路和晶振電路來構成最小系統。該系統中選用11.0592M晶振，使得單片機有較為合理的運行速度；其起振電容對振蕩器的頻率高低、穩定性以及快速性影響較合適，復位電路為按鍵高電平復位。

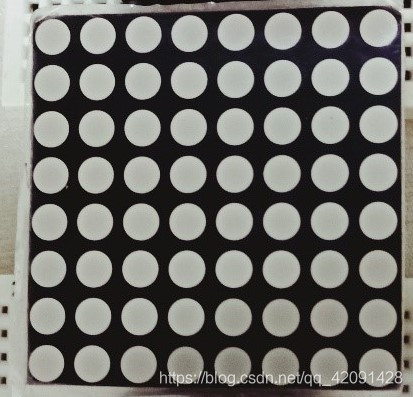

（2）1588BS 8*8共陽點陣屏模塊

本實驗中是采用8*8共陽紅色點陣顯示屏，它共16個引腳，分別與單片機P1口的八位管腳、P2口的八位管腳，按照一定要求（連接規則來源于百度查詢）通過杜邦線一一對應連接，繼而用來顯示貪吃蛇的游戲畫面。

點陣屏各點的點亮原理：

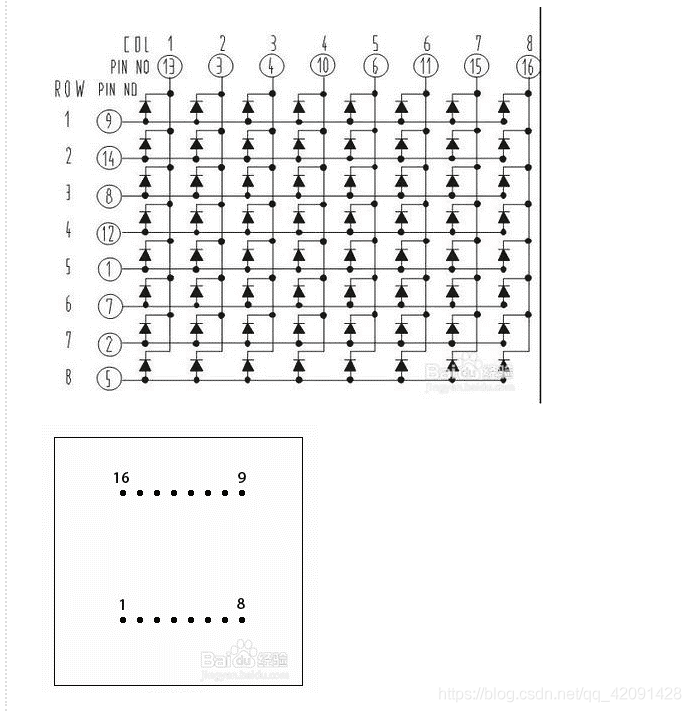

該點陣屏各引腳分別對應各led點（其原理圖詳見下圖），其基本原理是：當?shù)谝恍薪尤敫唠娖?，第一列接入低電平，且其它列為高電平時，則第一個led燈點亮。同理，其他所有的led燈點亮原理均是如此。

（3）獨立按鍵模塊

本實驗中外接4個獨立按鍵，分別通過控制單片機P3口的P3.1~P3.4，從而控制蛇的游走方向（上、下、左、右）。當按鍵未按下時，控制P3口為低電平；當其中某一按鍵按下后，電流會通過該按鍵，通過P3口中相對應的管腳進入單片機，使單片機變?yōu)楦唠娖?。?dāng)單片機檢測到高電平的時候，會做出相應反應，繼而實現貪吃蛇游戲。

六. 程序流程

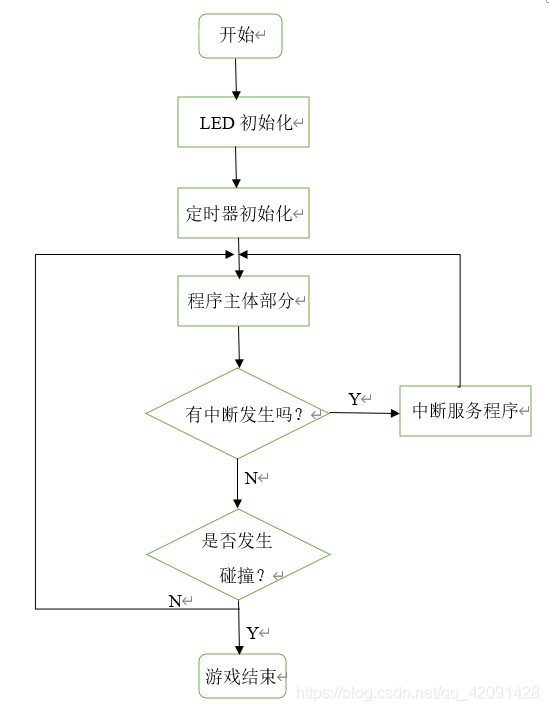

本實驗中主程序工作流程如下圖5所示，系統上電后首先對LED進行初始化，接著對定時器初始化，并啟動定時器，之后執行程序主題邏輯部分，程序主題邏輯執行一遍后檢查是否有中斷發生。本實驗中有兩個中斷源：一個是驅動貪吃蛇自動前行的定時中斷，另一個是用戶控制貪吃蛇移動方向的按鍵中斷。任意中斷的到來都將改變貪吃蛇當前狀態。若當前沒有中斷發生，主程序?qū)⒗^續判斷蛇頭是否碰壁或發生頭尾相撞。若是，則結束游戲，否則返回繼續執行程序主體循環即可。

七. 附 錄

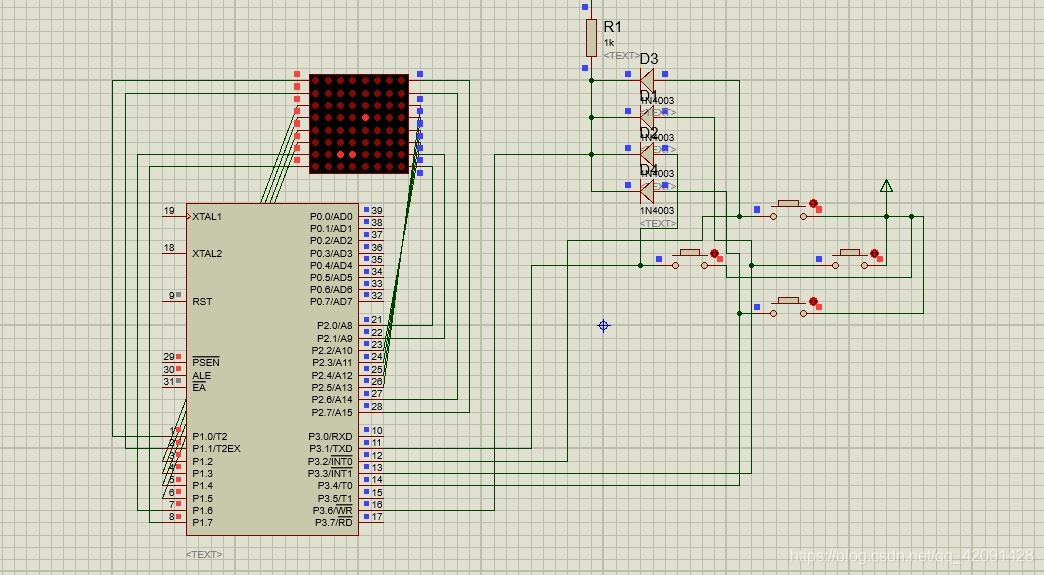

7.1 Proteus電路仿真圖

7.2 代碼

#include

#define uchar unsigned char

#define SNAKE 22             //最大長度

#define TIME 40               //顯示延時時間

#define SPEED 88              //速度控制

#define  keyenable 1

sbit led = P0^0;

sbit up=P3^2;

sbit down=P3^4;

sbit right=P3^3;

sbit left=P3^1;

uchar x[SNAKE+1];

uchar y[SNAKE+1];

uchar time,n,i,e;         //延時時間，當前蛇長，通用循環變量，當前速度

char fx,fy;             //位移偏移量

/***************************

        延時程序

****************************/

void delay(char MS)

{

char us,usn;

while(MS!=0)

{

usn = 0;

while(usn!=0)

{

us=0xff;

while (us!=0)

{us--;};

usn--;

}

MS--;

}

}

/****************************

          判斷碰撞

*****************************/

bit knock()

{

bit k;

k=0;

if(x[1]>7||y[1]>7)

k=1;                           //撞墻

for(i=2;i if((x[1]==x[i])&(y[1]==y[i]))

k=1;                       //撞自己

return k;

}

/*****************************

      上下左右鍵位處理

******************************/

void turnkey()

{

if(keyenable)

{

if(left)

{

fy=0;

if(fx!=1)

fx=-1;

else fx=1;

}

if(right)

{

fy=0;

if(fx!=-1)

fx=1;

else fx=-1;

}

if(up)

{

fx=0;

if(fy!=-1)

fy=1;

else fy=-1;

}

if(down)

{

fx=0;

if(fy!=1)

fy=-1;

else fy=1;

}

}

}

/*******************************

          乘方程序

********************************/

uchar mux(uchar temp)

{

if(temp==7) return 128;

if(temp==6) return 64;

if(temp==5) return 32;

if(temp==4) return 16;

if(temp==3) return 8;

if(temp==2) return 4;

if(temp==1) return 2;

if(temp==0) return 1;

return 0;

}

/*******************************

       顯示時鐘 顯示程序

*******************************/

void timer0(uchar k)

{

while(k--)

{

for(i=0;i {

P2=mux(x[i]);

P1=255-mux(y[i]);

turnkey();                   //上下左右鍵位處理

delay(TIME);                //顯示延遲

P2=0x00;

P1=0xff;

}

}

}

/*******************************

             主程序

*******************************/

void main(void)

{

e=SPEED;

P0=0x00;

P1=0xff;

P2=0x00;

P3=0x00;

while(1)

{

for(i=3;i x[i]=100;

for(i=3;i y[i]=100;                       //初始化

x[0]=4;

y[0]=4;                            //設置食物

n=3;                              //貪吃蛇長

x[1]=1;y[1]=0;                      //貪吃蛇頭

x[2]=0;y[2]=0;                      //貪吃蛇尾

fx=0;

fy=0;                              //位移偏移

while(1)

{

if(keyenable)

break;

timer0(1);

}

while(1)

{

timer0(e);

  if(knock())

{

e=SPEED;

break;

}                                //判斷碰撞

        if((x[0]==x[1]+fx)&(y[0]==y[1]+fy))  //是否吃東西

        {

n++;

  if(n==SNAKE+1)

  {

n=3;

e=e+10;

  for(i=3;i x[i]=100;

          for(i=3;i y[i]=100;

}

          x[0]=x[n-2];

          y[0]=y[n-2];

}

    for(i=n-1;i>1;i--)

{

x[i]=x[i-1];

y[i]=y[i-1];

}

  x[1]=x[2]+fx;

y[1]=y[2]+fy;                     //移動

}

}

}
