一.獨立按鍵實驗

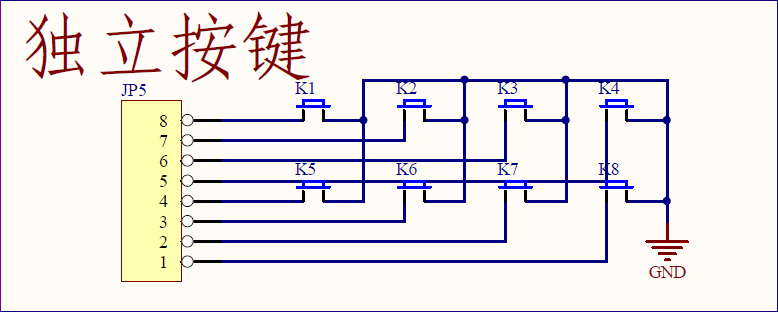

1.電路原理圖

2.說明：使用排線連接JP10的和JP12，JP8連接JP5。本實驗通過八個獨立按鍵控制八個LED小燈。按鍵時會抖動，所以要消抖。

3.消抖檢測

先給按鍵對應的I/O口置1；

判斷I/O口是否為1；

若是1，則說明按鍵按下，若是0，則按鍵沒有按下；

4.源代碼如下：

/***********************************************

   > File Name: 獨立按鍵實驗

   > Author: pengshp

   > Mail: pengshp3@outlook.com

   > Date: 2015年 7 月 16 日

*************************************************/

#include      //此文件中定義了51的一些特殊功能寄存器

#include

//--定義要使用的IO口--//

#define  GPIO_KEY P1           //獨立鍵盤用P1口

#define  GPIO_LED P0           //led使用P0口

void Delay10ms(unsigned int c); //延時10ms

unsigned char Key_Scan();

void main()

{

    unsigned char ledValue, keyNum;

    ledValue = 0x01;

    while (1)

    {

        keyNum = Key_Scan();  //掃描鍵盤

        switch (keyNum)

        {

            case(0xFE) :      //返回按鍵K1的數據

                ledValue = 0x01;

                break;

            case(0xFD) :      //返回按鍵K2的數據

                ledValue = 0x02;

                break;

            case(0xFB) :      //返回按鍵K3的數據

                ledValue = 0x04;

                break;

            case(0xF7) :      //返回按鍵K4的數據

                ledValue = 0x08;

                break;

            case(0xEF) :      //返回按鍵K5的數據

                ledValue = 0x10;

                break;

            case(0xDF) :      //返回按鍵K6的數據

                ledValue = 0x20;

                break;

            case(0xBF) :      //返回按鍵K7的數據

                ledValue = 0x40;

                break;

            case(0x7F) :      //返回按鍵K8的數據

                ledValue = 0x80;

                break;

            default:

                break;

        }

        GPIO_LED = ledValue;  //點亮LED燈

    }

}

unsigned char Key_Scan()   //掃描鍵盤

{

    unsigned char keyValue = 0 , i; //保存鍵值

    //--檢測按鍵1--//

    if (GPIO_KEY != 0xFF)       //檢測按鍵K1是否按下

    {

        Delay10ms(1);           //消除抖動

        if (GPIO_KEY != 0xFF)   //再次檢測按鍵是否按下

        {

            keyValue = GPIO_KEY;

            i = 0;

            while ((i<50) && (GPIO_KEY != 0xFF))     //檢測按鍵是否松開

            {

                Delay10ms(1);

                i++;

            }

        }

    }

    return keyValue;   //將讀取到鍵值的值返回

}

void Delay10ms(unsigned int c)   //誤差 0us

{

    unsigned char a, b;

    for (;c>0;c--)

    {

        for (b=38;b>0;b--)

        {

            for (a=130;a>0;a--);

        }

    }

}

二.矩陣鍵盤實驗

1.電路原理圖

2.矩陣鍵盤原理：矩陣鍵盤一端接行線，一端接列線，行線控制高四位，列線控制低四位；每個按鍵位于行線和列線的交叉點。

3.矩陣鍵盤掃描

（1）.逐行掃描

高四位輪流輸出低電平，當?shù)退奈唤邮艿臄?shù)據不全為0時，則按鍵按下，并可判斷哪個按鍵按下。

（2）.行列掃描

高四位全部輸出低電平，低四位全部輸出高電平，當接受的數據低四位不全為高電平時，說明有按鍵按下；然后反過來，高四位輸出高電平，低四位輸出低電平，根據接收到的高四位的值來判斷哪一行有按鍵按下。

4.說明：可通過按下按鍵并在液晶屏上顯示相應的鍵值。但較為復雜，液晶屏后面介紹。接線為JP4接JP8(P1),JP10接JP12,并將JP165斷開。

5.程序源代碼

/**************************************

  > File Name: 矩陣鍵盤實驗

  > Author: pengshp

  > Mail: pengshp3@outlook.com

  > Date: 2015年 7 月 16 日

***************************************/

#include

#define uchar unsigned char

#define GPIO_DIG P0

#define GPIO_KEY P1

uchar code DIG_CODE[17]={0x3f,0x06,0x5b,0x4f,

                         0x66,0x6d,0x7d,0x07,

                         0x7f,0x6f,0x77,0x7c,

                         0x39,0x5e,0x79,0x71};

uchar KeyValue;

void Delay10ms();    //延時10ms

void KeyDown();      //檢測按鍵函數

void main(void)

{

    while(1)

    {

        KeyDown();

        GPIO_DIG=~DIG_CODE[KeyValue];

    }

}

void KeyDown()

{

    char a=0;

    GPIO_KEY=0x0f;            //0000 1111 高四位全為0，低四位為1

    if(GPIO_KEY!=0x0f)        //讀取按鍵是否按下

    {

        Delay10ms();          //延時10ms進行消抖

        if(GPIO_KEY!=0x0f)    //再次檢測鍵盤是否按下

        {

            //測試列

            GPIO_KEY=0X0F;

            switch(GPIO_KEY)

            {

                case(0X07): KeyValue=0;break;

                case(0X0b): KeyValue=1;break;

                case(0X0d): KeyValue=2;break;

                case(0X0e): KeyValue=3;break;

            }

            //測試行

            GPIO_KEY=0XF0;

            switch(GPIO_KEY)

            {

                case(0X70): KeyValue=KeyValue;break;

                case(0Xb0): KeyValue=KeyValue+4;break;

                case(0Xd0): KeyValue=KeyValue+8;break;

                case(0Xe0): KeyValue=KeyValue+12;break;

            }

            while((a<50)&&(GPIO_KEY!=0xf0))  //檢測按鍵松手檢測

            {

                Delay10ms();                 //延時處理

                a++;

            }

        }

    }

}

void Delay10ms()   //誤差 0us

{

    unsigned char a,b,c;

    for(c=1;c>0;c--)

        for(b=38;b>0;b--)

            for(a=130;a>0;a--);

}
