1. 準備工作

硬件準備

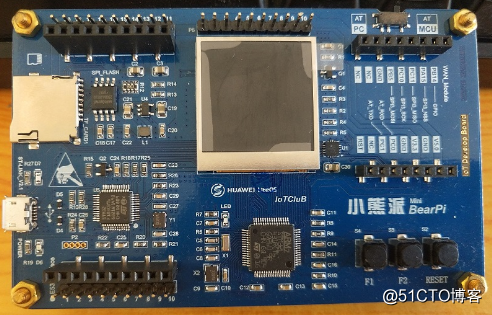

首先需要準備一個開發板，這里我準備的是STM32L4的開發板（BearPi）：

軟件準備

需要安裝好Keil - MDK及芯片對應的包，以便編譯和下載生成的代碼。

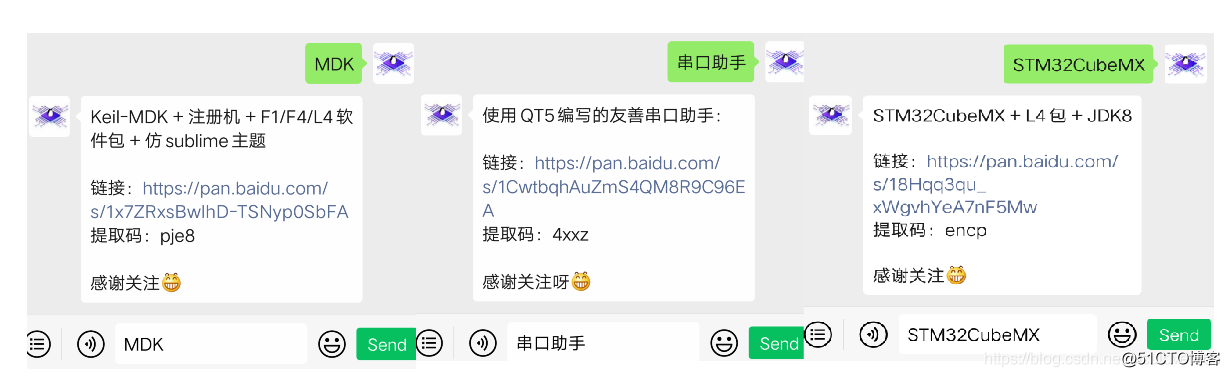

Keil MDK和串口助手Serial Port Utility 的安裝包都可以在文末關注公眾號獲取，回復關鍵字獲取相應的安裝包：

2.生成MDK工程

選擇芯片型號

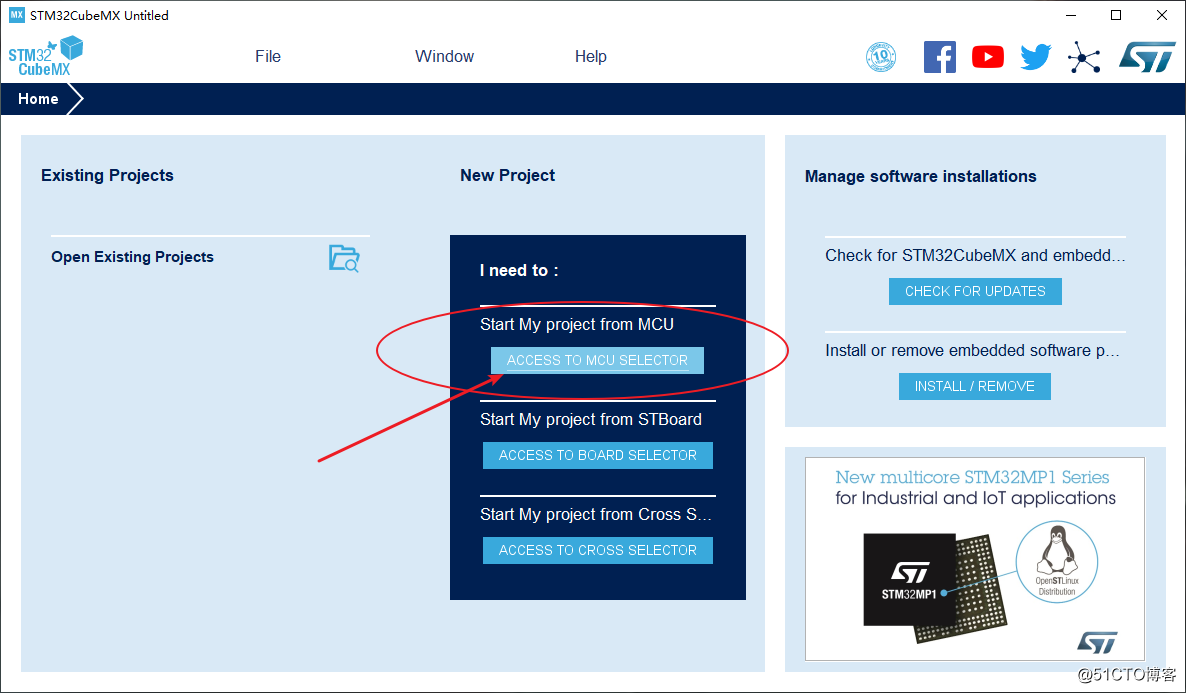

打開STM32CubeMX，打開MCU選擇器：

搜索并選中芯片STM32L431RCT6:

配置時鐘源

• 如果選擇使用外部高速時鐘（HSE），則需要在System Core中配置RCC；

• 如果使用默認內部時鐘（HSI），這一步可以略過；

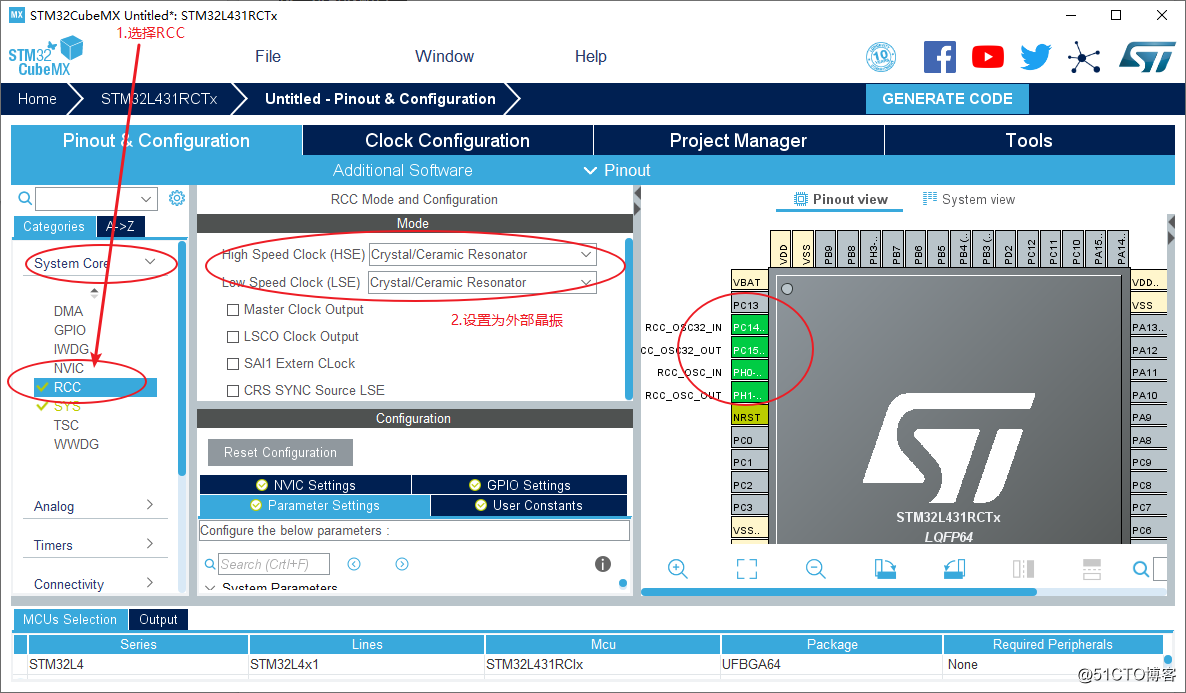

這里我都使用外部時鐘：

配置LED的GPIO引腳

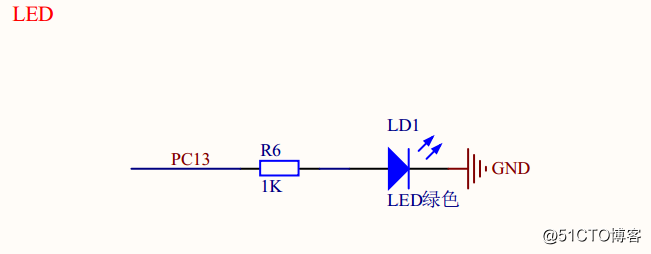

查看小熊派開發板的原理圖，如下：

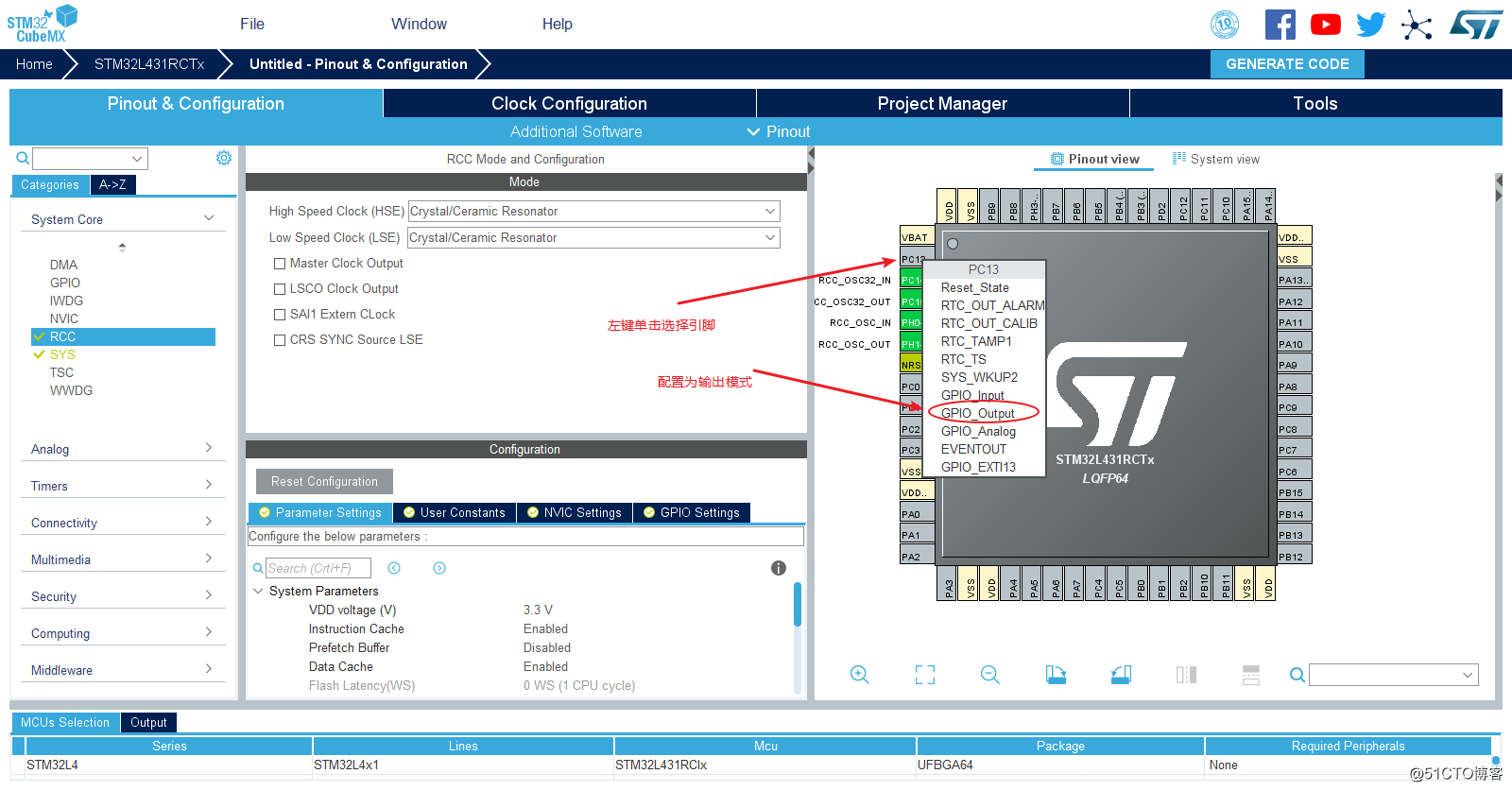

所以接下來我們選擇配置PC13引腳：

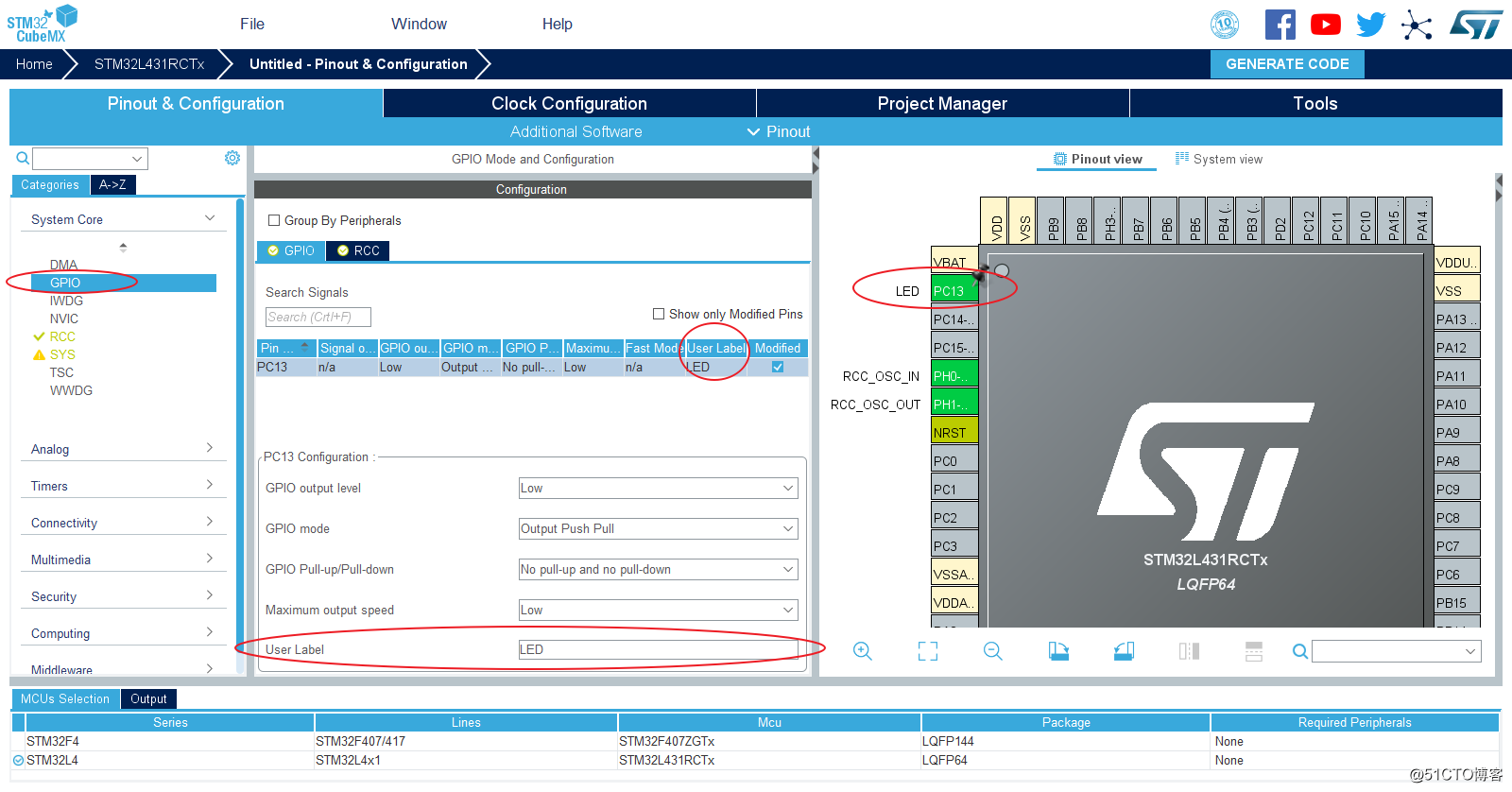

設置用戶標簽為LED：

配置GPIO引腳為外部中斷引腳

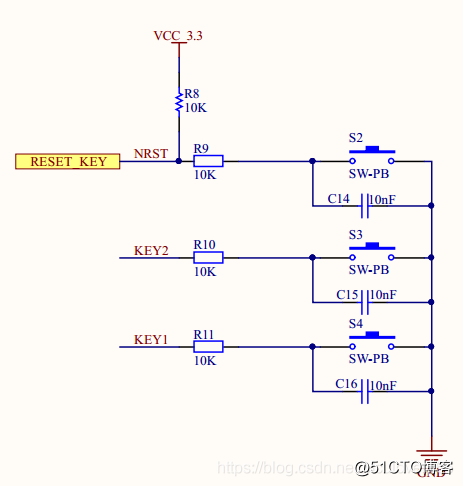

在原理圖上如下：

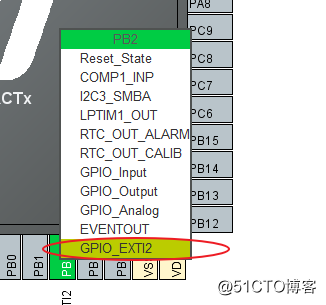

所以接下來我們選擇配置PB2引腳和PB3引腳為外部中斷觸發引腳：

因為沒有設置硬件上拉，所以我們配置開啟上拉電阻，并設置用戶標簽為KEY1和KEY2，接下來是最重要的一步：

• 開啟下降沿觸發中斷：即在按下按鍵時電平由高變?yōu)榈蜁r觸發

• 開啟上升沿觸發中斷：即在按下按鍵后松開時電平由低變?yōu)楦邥r觸發

• 開啟下降沿上升沿都觸發中斷：即在按下時觸發，松開時再次觸發

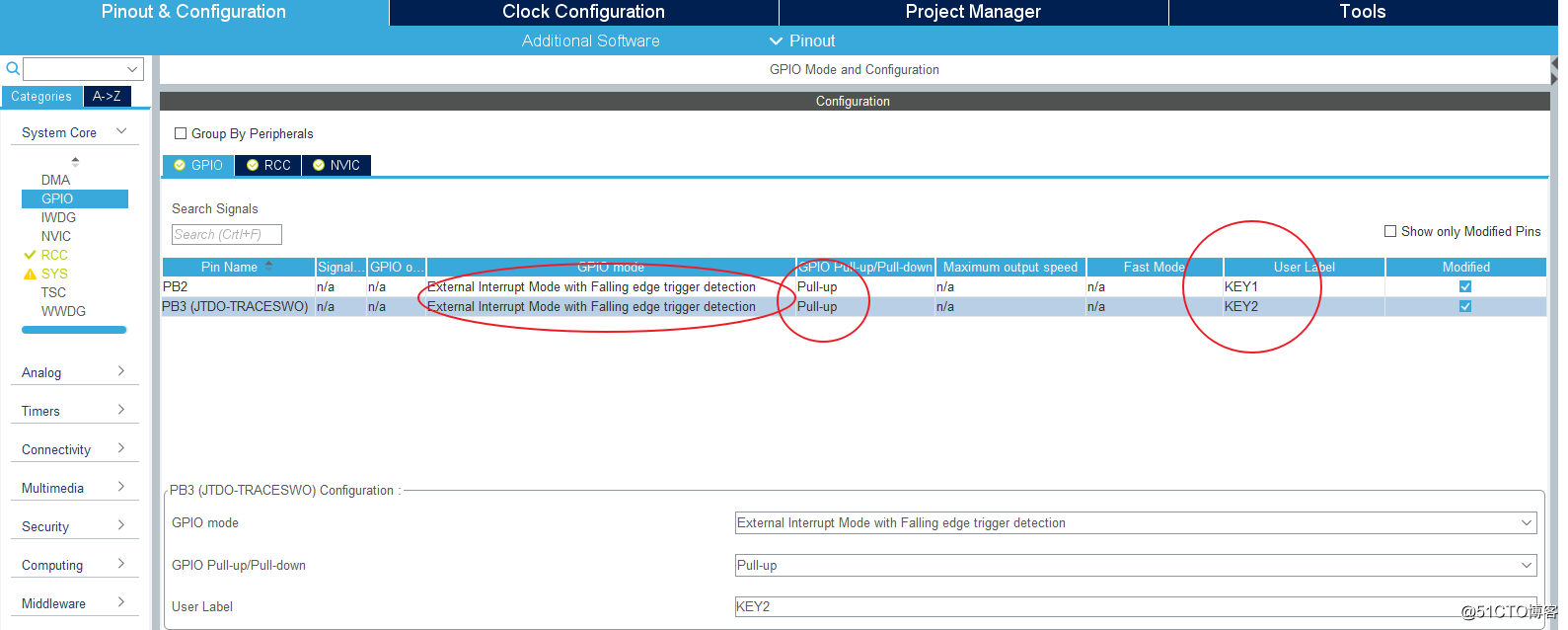

這里我選擇開啟下降沿觸發中斷：

配置NVIC設置中斷優先級

知識小卡片 —— NVIC

NVIC全稱Nested vectored interrupt controller，即嵌套向量中斷控制器，用來決定中斷的優先級。

NVIC在 ARM Conrtex-M 內核中，用一個 8 位的寄存器來配置，總共可以配置 2 8 = 256 2^8=256 28=256級中斷，但是 ST 公司在生產 STM32 的時候，發現一個小小的單片機根本用不了這么多，純屬浪費，所以將該寄存器的低 4 位全部置0，只使用高 4 位來配置，這樣一來 STM32 就只有 2 4 = 16 2^4=16 24=16級中斷啦。

簡化為16級中斷后，ST發現 STM32 內部這么豐富的外設，還是不方便配置，干脆人工給這4位來個分組，劃分出了5個分組：

再次強調一下，這5種中斷分組規則是人為的，用哪種規則，之后設置具體的優先級時對應就行，STM32默認使用的規則是 NVIC_PriorityGroup_0 。

STM32 的CPU判斷優先級的方法如下：

• 先判斷搶占優先級，數字越小，優先級越高；

• 若搶占優先級相同，判斷子優先級，同樣，數字越小，優先級越高；

知識小卡片結束啦~ 對NVIC有沒有了解呢？

接下來在STM32CubeMX中配置中斷優先級：

配置優先級分組

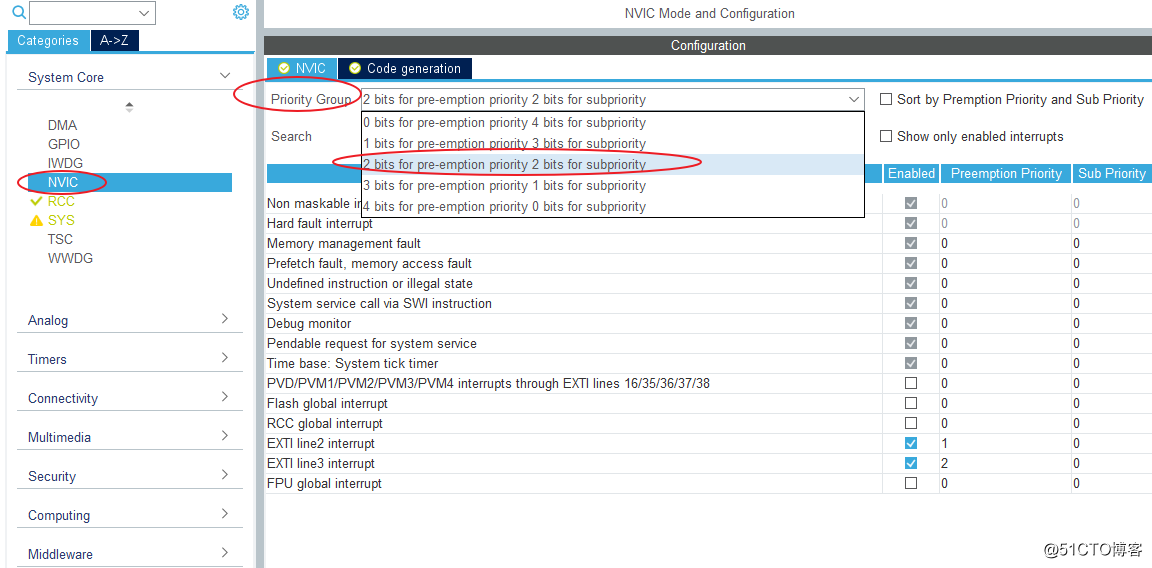

這里我配置使用中斷優先級分組規則 NVIC_PriorityGroup_2：

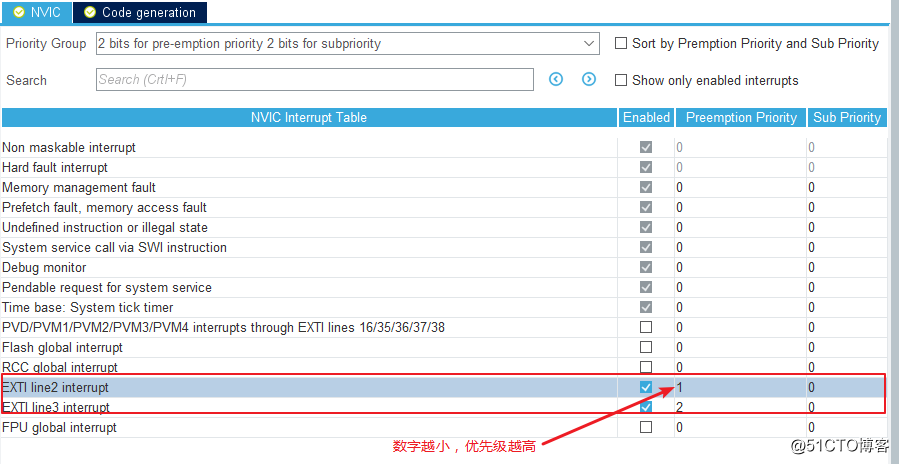

配置具體的優先級大小

根據中斷優先級分組規則 NVIC_PriorityGroup_2來設置具體的優先級大小：

配置時鐘樹

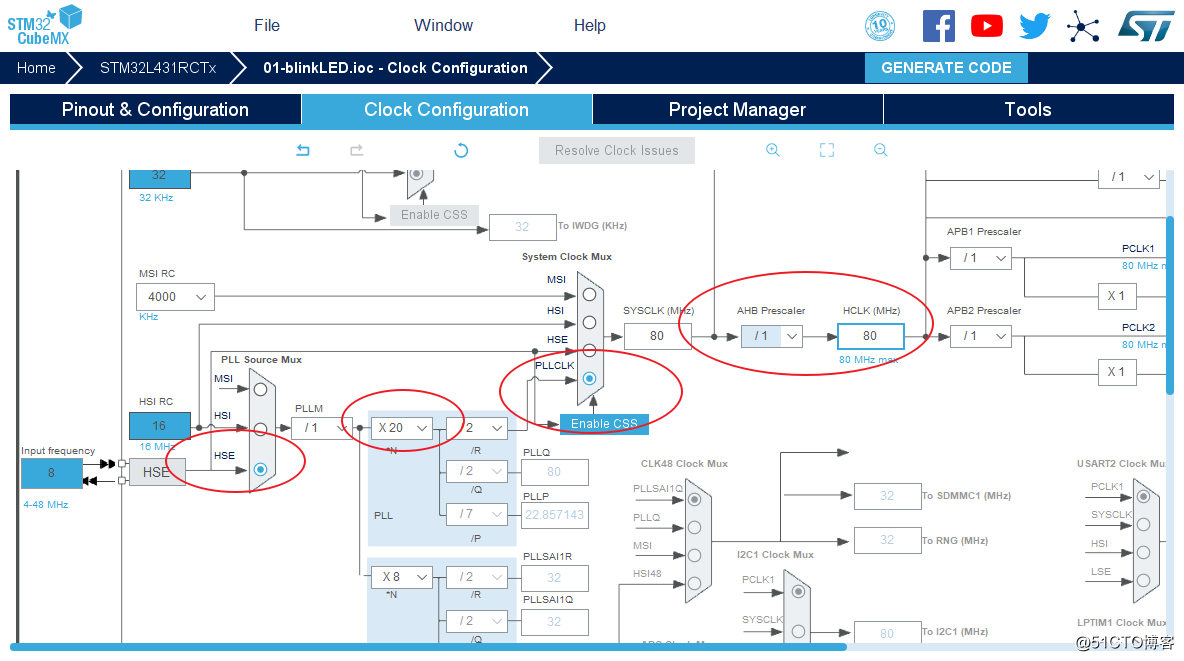

STM32L4的最高主頻到80M，所以配置PLL，最后使HCLK = 80Mhz即可：

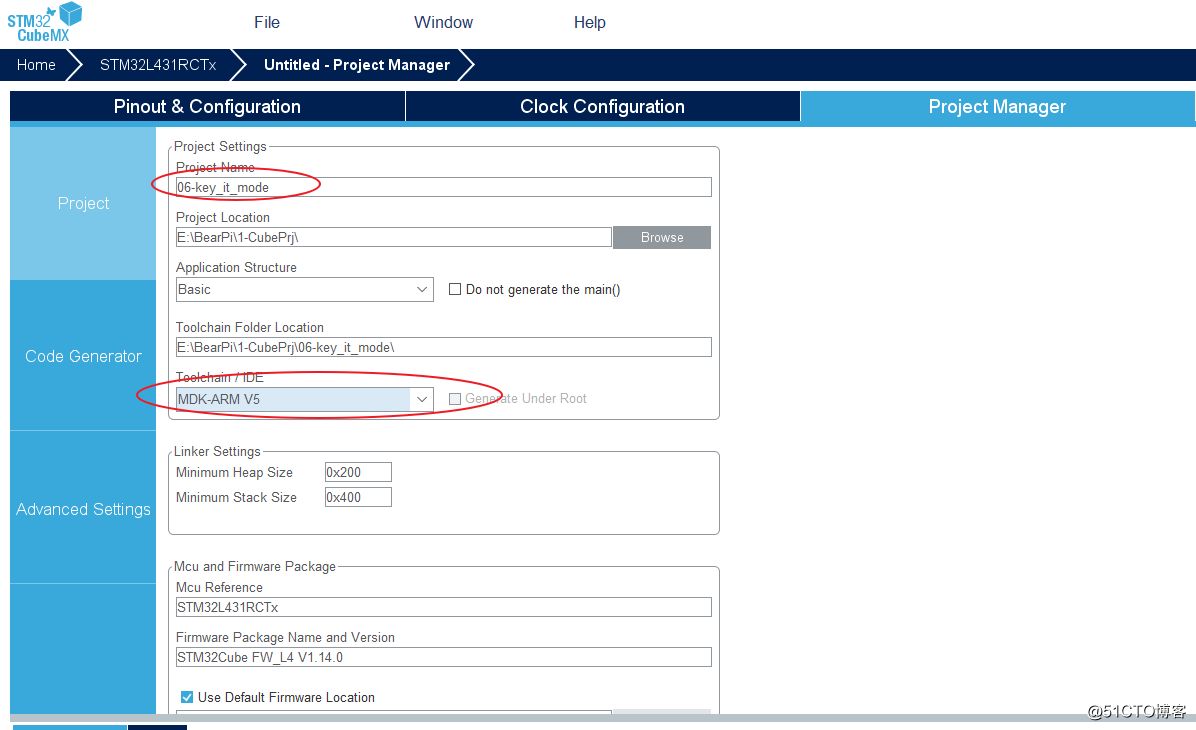

生成工程設置

代碼生成設置

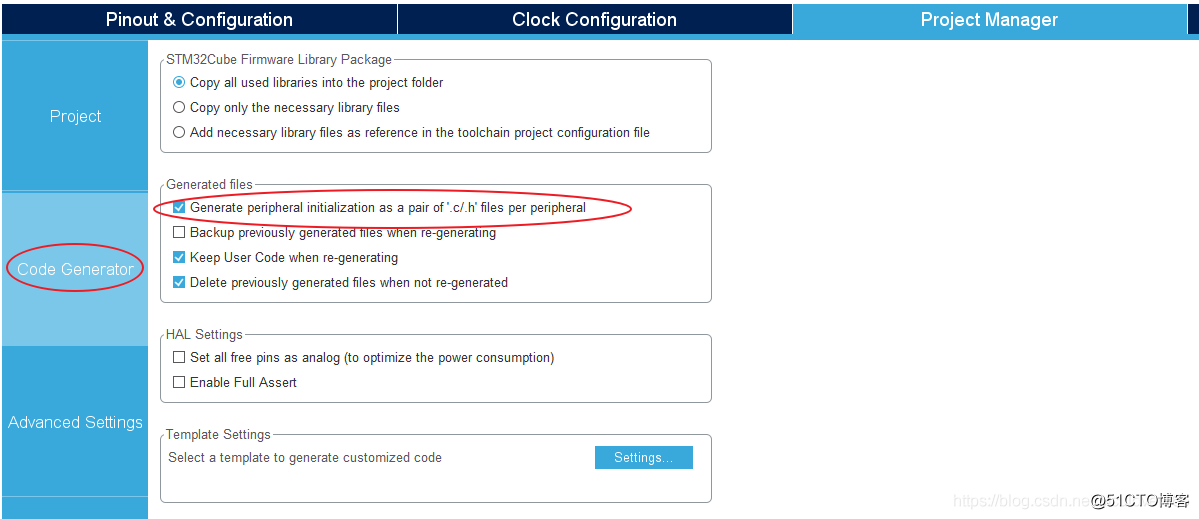

最后設置生成獨立的初始化文件：

生成代碼

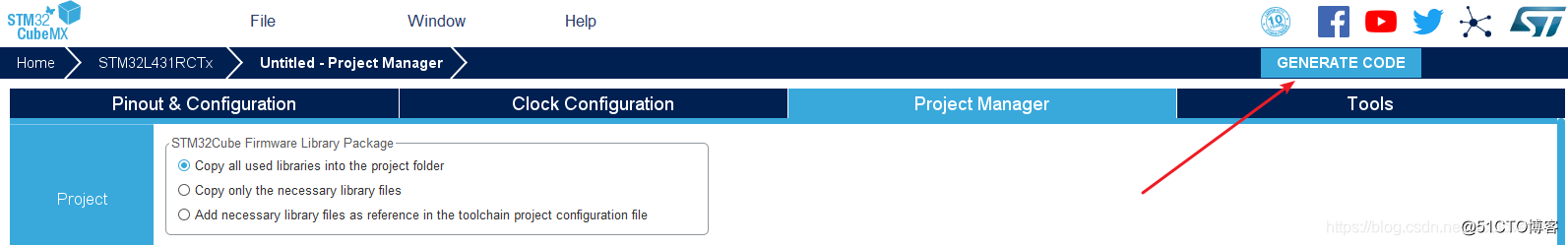

點擊GENERATE CODE即可生成MDK-V5工程：

3. 在MDK中編寫、編譯、下載用戶代碼

STM32 HAL庫中斷處理機制

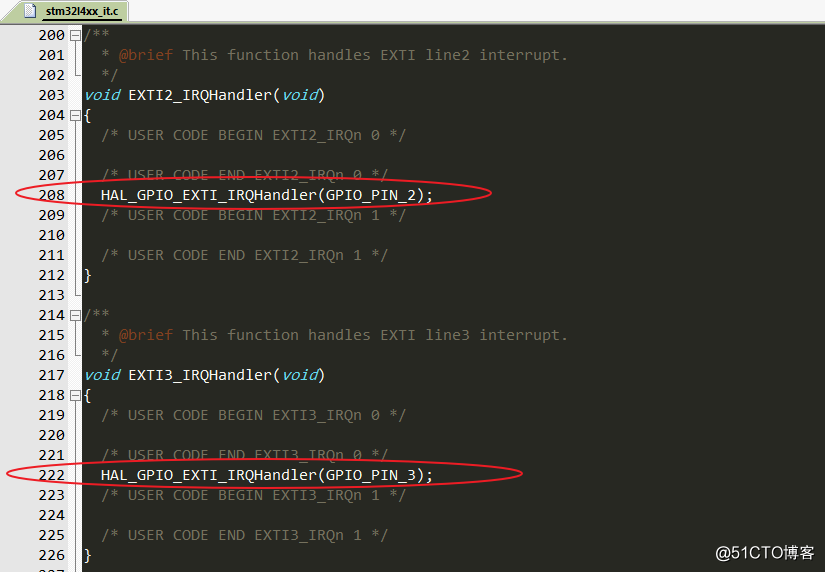

先打開stm32l4xx_it.c文件：

可以看到其中處理EXIT2和EXIT3中斷都調用了同一個函數，但是EXIT2和EXIT3向該函數傳入的參數不同：

HAL_GPIO_EXTI_IRQHandler();1.

那么，HAL庫對于中斷是如何處理的呢？我們打開 stm32l4xx_hal_gpio.c 文件，看一下該函數的原型，一探究竟：

/**

  * @brief  Handle EXTI interrupt request.

  * @param  GPIO_Pin Specifies the port pin connected to corresponding EXTI line.

  * @retval None

  */

void HAL_GPIO_EXTI_IRQHandler(uint16_t GPIO_Pin)

{

  /* EXTI line interrupt detected */

  if(__HAL_GPIO_EXTI_GET_IT(GPIO_Pin) != 0x00u)

  {

    __HAL_GPIO_EXTI_CLEAR_IT(GPIO_Pin);

    HAL_GPIO_EXTI_Callback(GPIO_Pin);

  }

}

可以看到，在該函數中首先讀取了一下中斷寄存器，確認該中斷是否發生，確認之后又調用了一個函數，并將接收到的參數 GPIO_Pin 繼續傳給該函數：

HAL_GPIO_EXTI_Callback(GPIO_Pin);1.

該函數稱為EXIT中斷的回調函數，用來處理所有發生的EXIT中斷事件。

那么，這個函數又干了什么呢？接著探索哈哈哈~

同樣在stm32l4xx_hal_gpio.c文件中找到該函數的原型：

/**

  * @brief  EXTI line detection callback.

  * @param  GPIO_Pin: Specifies the port pin connected to corresponding EXTI line.

  * @retval None

  */

__weak void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)

{

  /* Prevent unused argument(s) compilation warning */

  UNUSED(GPIO_Pin);

  /* NOTE: This function should not be modified, when the callback is needed,

           the HAL_GPIO_EXTI_Callback could be implemented in the user file

   */

}

哈哈哈，這下是不是非常清楚了~

該回調函數使用__weak進行了弱定義，所以用戶可以再次定義該函數，并且這個note寫的非常清楚：

這個函數不應該被改變，如果需要使用回調函數，請重新在用戶文件中實現該函數。

自己實現EXIT中斷處理回調函數

這個函數放在哪都行，為了方便，我們放在gpio.c的最后。

實現的基本思想是：

• 因為所有的EXIT中斷都會調用該函數，所以首先判斷具體的中斷事件；

• 對該中斷事件進行處理

實現代碼如下：

/* USER CODE BEGIN 2 */

/**

 * @brief EXIT中斷回調函數

 * @param GPIO_Pin —— 觸發中斷的引腳

 * @retval none

*/

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)

{

/* 判斷哪個引腳觸發了中斷 */

switch(GPIO_Pin)

{

case GPIO_PIN_2:

/* 處理GPIO2發生的中斷 */

//點亮LED

HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_SET);

break;

case GPIO_PIN_3:

/* 處理GPIO3發生的中斷 */

//熄滅LED

HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_RESET);

break;

default:

break;

}

}

/* USER CODE END 2 */

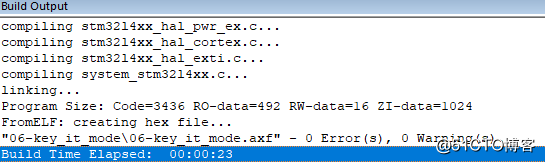

然后編譯整個工程：

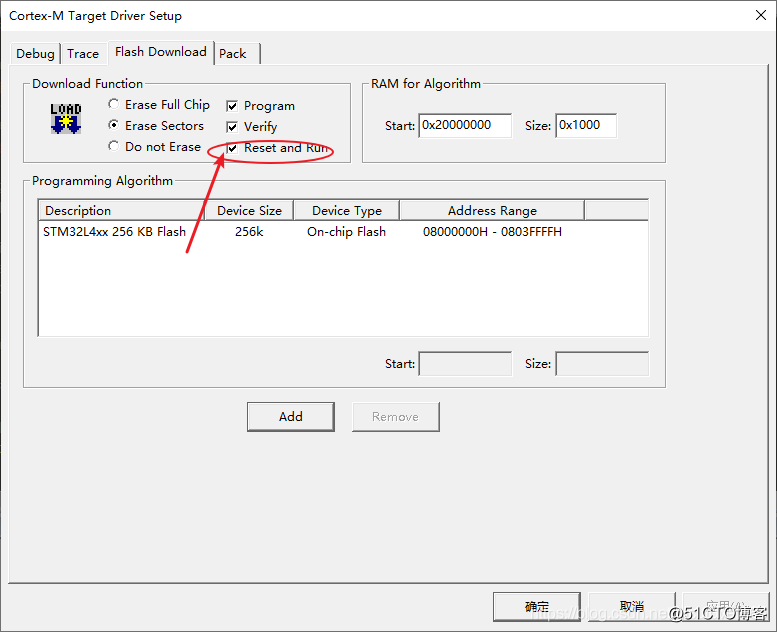

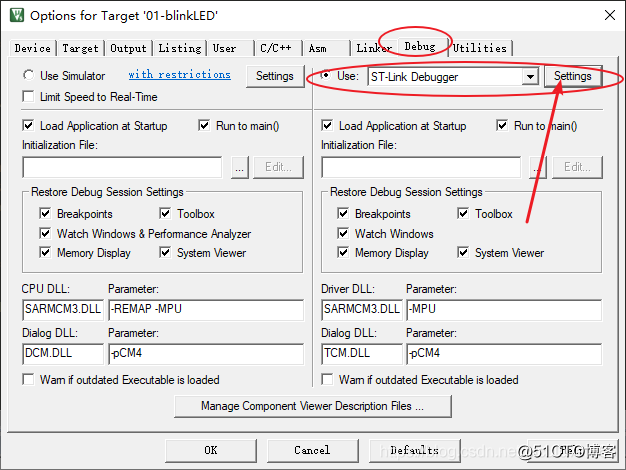

最后進行下載設置：

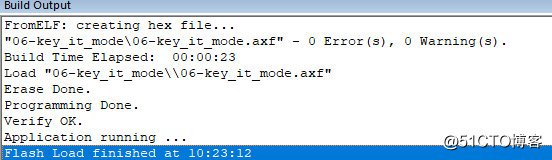

最后點擊下載即可：

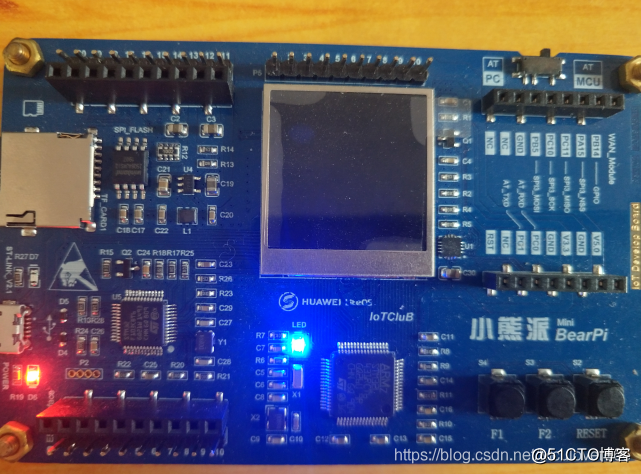

實驗現象如下：

至此，我們已經學會了如何配置NVIC使用外部中斷檢測按鍵，并了解了NVIC和HAL庫中斷處理機制的一些基本知識，下一節講述如何配置USART以及實現printf函數。
