在學習計算機組成原理，單片機，嵌入式等課程時，經常會遇到各種周期，大致有如下幾種周期：

　　時鐘周期、狀態周期

　　節拍周期、振蕩周期

　　指令周期、機器周期、總線周期

　　這些周期之間有很多聯系，一般都是倍數關系，由最原始的周期分頻得到

　　1.時鐘周期、振蕩周期、節拍周期

　　時鐘周期又叫做振蕩周期、節拍周期，定義為時鐘晶振頻率的倒數。時鐘周期是計算機中最基本的、最小的時間單位。在一個時鐘周期內，CPU僅完成一個最基本的動作。　例如晶振為12M，則時鐘周期為1/12us。又可以被定義為節拍。

　　2.狀態周期

　　狀態周期是時鐘周期的2倍，由時鐘周期二分頻得到。

　　3.機器周期

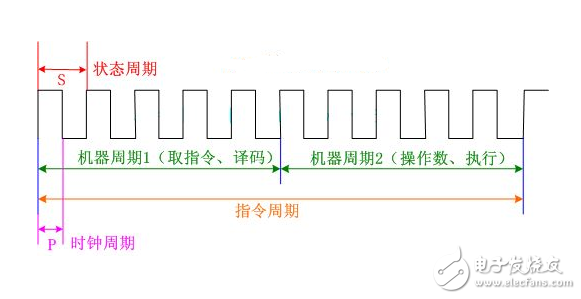

　　在計算機中，為了便于管理，常把一條指令的執行過程劃分為若干個階段，每一階段完成一項工作。例如，取指令、存儲器讀、存儲器寫等，這每一項工作稱為一個基本操作。完成一個基本操作所需要的時間稱為機器周期。一般情況下，一個機器周期由若干個S周期（狀態周期）組成。比如，取值周期，取數周期。在80C51內部，機器周期一般包括于6個狀態周期，12個時鐘周期。例如24M的晶振，機器周期為12/24M秒。

　　4.指令周期

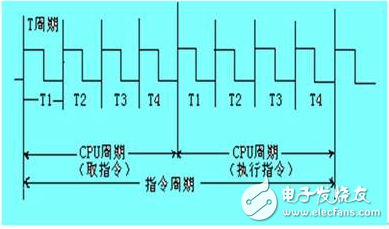

　　指令周期是指取出并完成一條指令所需的時間，一般由若干個機器周期組成，分為單周期指令，雙周期指令和多周期指令。

　　對于一些簡單的的單字節指令，在取指令周期中，指令取出到指令寄存器后，立即譯碼執行，不再需要其它的機器周期。對于一些比較復雜的指令，例如轉移指令、乘法指令，則需要兩個或者兩個以上的機器周期。

　　5.總線周期

　　由于存貯器和I/O端口是掛接在總線上的，CPU對存貯器和I/O接口的訪問，是通過總線實現的。通常把CPU通過總線對微處理器外部（存貯器或 I/O接口）進行一次訪問所需時間稱為一個總線周期。一個總線周期一般包含4個時鐘周期，這4個時鐘周期分別稱4個狀態即T1狀態、T2狀態、T3狀態和 T4狀態。

　　那MSP430的時鐘周期 機器周期 指令周期有什么關系呢？

　　在430中，一個時鐘周期 ＝ MCLK晶振的倒數。如果MCLK是8M，則一個時鐘周期為1/8us；

　　一個機器周期 ＝ 一個時鐘周期，即430每個動作都能完成一個基本操作；

　　一個指令周期 ＝ 1～6個機器周期，具體根據具體指令而定。

　　另：指令長度，只是一個存儲單位與時間沒有必然關系。

　　MSP430根據型號的不同最多可以選擇使用3個振蕩器。我們可以根據需要選擇合適的振蕩頻率，并可以在不需要時隨時關閉振蕩器，以節省功耗。這3個振蕩器分別為：

　?。?）DCO 數控RC振蕩器。它在芯片內部，不用時可以關閉。DCO的振蕩頻率會受周圍環境溫度和MSP430工作電壓的影響，且同一型號的芯片所產生的頻率也不相同。但DCO的調節功能可以改善它的性能，他的調節分為以下3步：a：選擇BCSCTL1.RSELx 確定時鐘的標稱頻率;b：選擇DCOCTL.DCOx在標稱頻率基礎上分段粗調;c：選擇DCOCTL.MODx的值進行細調。

　?。?）LFXT1 接低頻振蕩器。典型為接32768HZ的時鐘振蕩器，此時振蕩器不需要接負載電容。也可以接450KHZ~8MHZ的標準晶體振蕩器，此時需要接負載電容。

　　（3）XT2 接450KHZ~8MHZ的標準晶體振蕩器。此時需要接負載電容，不用時可以關閉。

　　低頻振蕩器主要用來降低能量消耗，如使用電池供電的系統，高頻振蕩器用來對事件做出快速反應或者供CPU進行大量運算。當然高端430還有鎖頻環（FLL）及FLL+等模塊，但是初步不用考慮那么多。

　　MSP430的3種時鐘信號：MCLK系統主時鐘;SMCLK系統子時鐘;ACLK輔助時鐘。

　?。?）MCLK系統主時鐘。除了CPU運算使用此時鐘以外，外圍模塊也可以使用。MCLK可以選擇任何一個振蕩器所產生的時鐘信號并進行1、2、4、8分頻作為其信號源。

　?。?）SMCLK系統子時鐘。供外圍模塊使用。并在使用前可以通過各模塊的寄存器實現分頻。SMCLK可以選擇任何一個振蕩器所產生的時鐘信號并進行1、2、4、8分頻作為其信號源。

　?。?）ACLK輔助時鐘。供外圍模塊使用。并在使用前可以通過各模塊的寄存器實現分頻。但ACLK只能由LFXT1進行1、2、4、8分頻作為信號源。

　　PUC復位后，MCLK和SMCLK的信號源為DCO，DCO的振蕩頻率默認為800KHZ。ACLK的信號源為LFXT1。

　　MSP430內部含有晶體振蕩器失效監測電路，監測LFXT1（工作在高頻模式）和XT2輸出的時鐘信號。當時鐘信號丟失50us時，監測電路捕捉到振蕩器失效。如果MCLK信號來自LFXT1或者XT2，那么MSP430自動把MCLK的信號切換為DCO，這樣可以保證程序繼續運行。但MSP430不對工作在低頻模式的LFXT1進行監測。

　　為了實現具體的時鐘可以設置跟時鐘相關的寄存器，在低端430中是DCOCTL、 BCSCTL1和BCSCTL2三個寄存器。而對于高端的430，則要考慮SCFI0、SCFQCTL、FLL_CTL0、FLL_CTL1和BTCTL 等幾個寄存器。具體設置，參看DataSheet。

　　單片機上電后，如果不對時鐘系統進行設置，默認800 kHz的DCOCLK為MCLK和SMCLK的時鐘源，LFXTl接32768 Hz晶體，工作在低頻模式（XTS=O）作為ACLK的時鐘源。CPU的指令周期由MCLK決定，所以默認的指令周期就是1／800 kHz=“1”．25μs。要得到lμs的指令周期需要調整DCO頻率，即MCLK=1 MHz，只需進行如下設置：

　　BCSCTLl=XT20FF+RSEL2；

　　／／關閉XT2振蕩器，設定DCO頻率為1 MHz

　　DCOCTL=DCO2
