msp430f149和74hc14n大家應該都不陌生，本文主要講解基于msp430f149單片機下74hc14n應用電路，希望能加深各位對于msp430f149和74hc14n的理解。
msp430f149
MS P43 0F 149是一種新型的混合信號處理器，采用了美國德州儀器（Texas Instruments）公司最新低功耗技術（工作電流為0.1一400 p A ），它將大量的外圍模塊整合到片內，特別適合于開發和設計單片系統。
MS P4 30 F149單片機主要具有如下特點：
① 低 電 壓、超低功耗。工作電壓3.3V ，等待方式下工作電流為1.3 w A，在RAM保持關閉工作方式下工作電流僅為0.巧RA o
② 具 有 12位的模數轉換器（ADC12） ，可以得到很高的精度，并且省去了使用專門的模數轉換器給設計電路板帶來的麻煩。
③ 擁 有 大容量的存儲空間。存儲器方面包括多達60 k Flash ROM和2 k RAM，如此數量的存儲空間
完全可以滿足程序及數據的需要。
④ 兩 通 道串行通信接口?？捎糜谂c計算機進行異步或同步串行通信。
⑤ 硬 件 乘法器。該乘法器獨立于CPU進行乘法運算的操作，在提高乘法運算速度的同時也提升了CPU的利用效率。
⑥ 串 行 在系統編程。通過仿真器對程序進行下載，并通過專用軟件對程序及單片機的工作狀態進行監控，極大地方便了程序的調試
MSP430系列單片機是美國德州儀器(TI)公司生產的一種16位的、具有精簡指令集(RISC)的超低功耗的混合信號處理器(MixedSignalProcessor).它將各種外圍資源集中在片上,實現了片上系統,從而大大簡化了系統的設計,具體特點[2]:
1)低電壓、超低功耗.工作電壓僅為1.8～3.6V,在1MHz時鐘條件下運行,工作電流視工
作模式不同在0.1～400μA變化.
2)強大的處理能力.采用了高效16位RISC
結構,具有豐富的尋址方式,簡潔的27條內核指令,在8MHz晶體驅動下,指令周期為125μs.
3)系統工作穩定.上電復位后,首先由DCO2CLK啟動CPU,以保證程序從正確的位置開始執
行,保證晶體振蕩器有足夠的時間起振及穩定時間.如果晶體振蕩器在用作CPU時鐘MCLK時發生故障,DCO會自動啟動,以保證系統正常工作;如果程序出錯,可用看門狗將其復位
4)具有較豐富的片內外設.本設計采用MSP430F149，它的片內外設包含：60kb FLASH ROM和2KB RAM,12為200KB/S的A/D轉換器，高精度比較器，1個硬件乘法器，具有3個捕獲/比較寄存器的16位定時器TimeA和TimeB，1個看門狗時鐘，2通道串行通信接口可用于異步或同步，有6×8個可實現方向設置的并行輸入，輸出端口，其中P1口和P2口具有中斷功能。
5)方便高效的開發環境.包含了JTAG技術和PLASH在線編程技術,開發語言有匯編和C語言

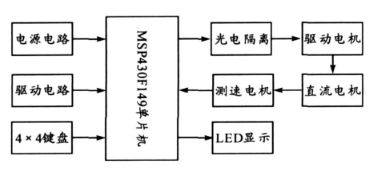

控制系統結構框圖

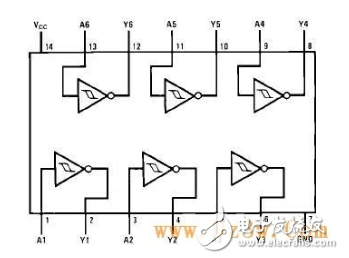

74HC14在電路中的作用
對于74HC14來說，
當輸入VI大于閥值電壓VT+時，輸出VO由高電平變低電平；
當輸入VI小于閥值電壓VT-時，輸出VO由低電平變高電平；
通過上面分析，我們了解了施密特觸發器是以反相器為基礎的，以及閥值電壓的基本概念。
VOH和VOL上文已經介紹過了，下面看一下VT+和VT-：
當芯片供電電壓Vcc=4.5V時，正向閥值的典型值VT+=2.5V，負向閥值的典型值VT-=1.6V。也就說，當輸入大于2.5V時，輸出為低電平；當輸入小于1.6V時，輸出為高電平。這樣的范圍就比74HC04的“當輸入大于3.15V時，輸出為低電平；當輸入小于1.35V時，輸出為高電平（參看第一個圖）”這個范圍要寬，因而也避免了電平干擾。
基于msp430f149單片機下74hc14n應用電路

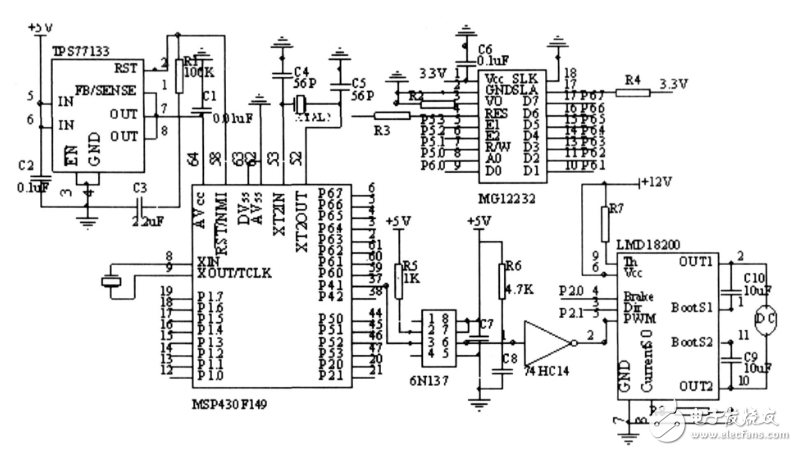

在電機控制中,為提高系統的抗干擾性,在單片機電路和電機驅動放大電路之間用光電耦合器實現電氣隔離,使電機驅動電路同MSP430F149完全隔離開,即使電路出現問題,也不會對整個系統造成很大的損害.由于MSP430F149產生的PWM信號頻率較高,因此采用高速光電耦合器6N137[4].由于脈沖信號經光電耦合傳輸后往往會發生波形畸變,如波形的上升沿或下降沿變得不夠陡,上升沿的頂端或者下降沿的低端出現振蕩現象,因此在6N137的輸出端接一個施密特觸發器74HC14進行波形整形,如下圖所示：
電路圖
結語
MSP430系列單片機是一種新型的功能強大的單片機具有超低功耗和適應工業應用的特點.本研究介紹的直流電機控制系統充分合理地利用了MSP430單片機的中斷、定時、捕捉、運算、液晶驅動等功能通過軟件編程構成了一個實用的直流電機控制系統。
