環境：STM32CubeMX   STM32F429IGT6  STlink

首先要確保硬件電路USB部分沒問題；USB相關的概念知識大概需要了解一下，網上挺多這類文章的，自行百度。

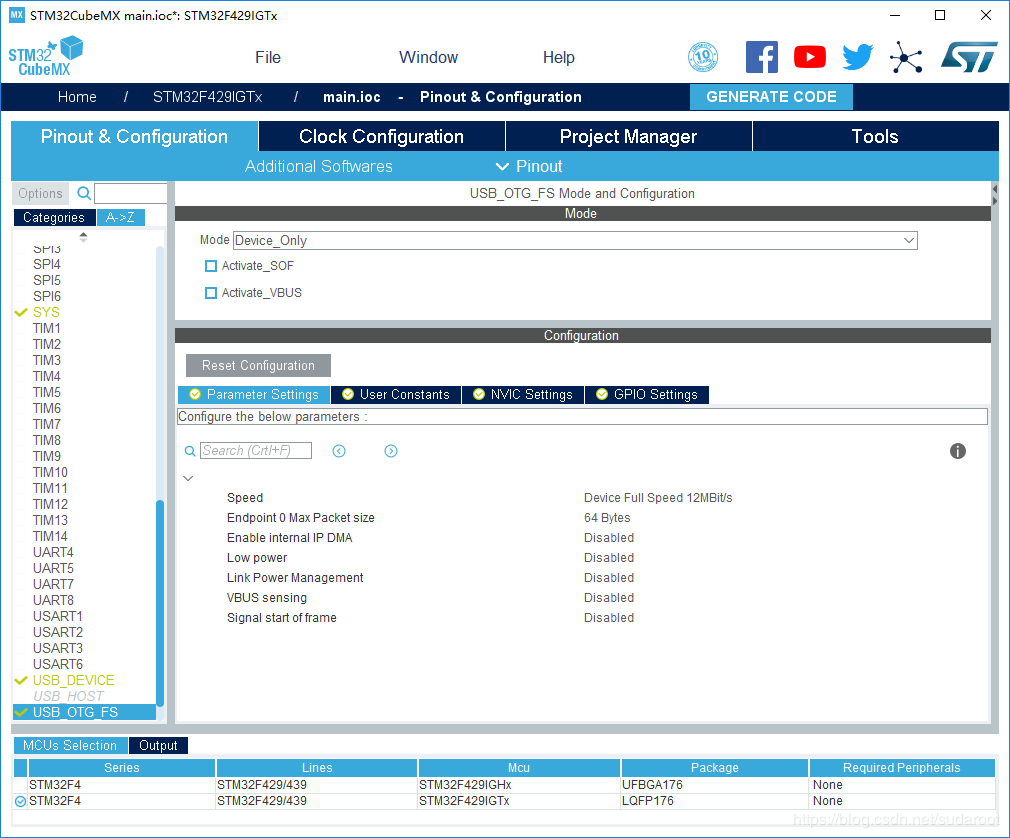

點擊USB_OTG_FS，模式選擇Device_Only，其他保持默認。

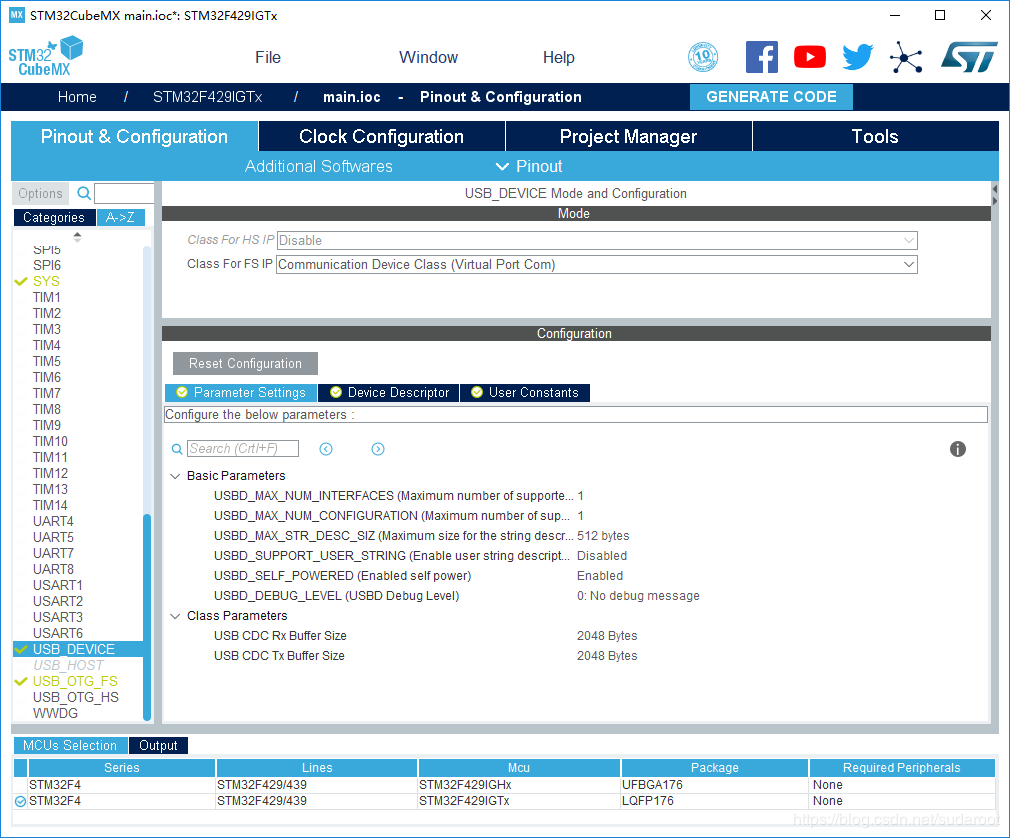

點擊USB_DEVICE，選擇IP 為VPC（虛擬串口），其他保持默認。

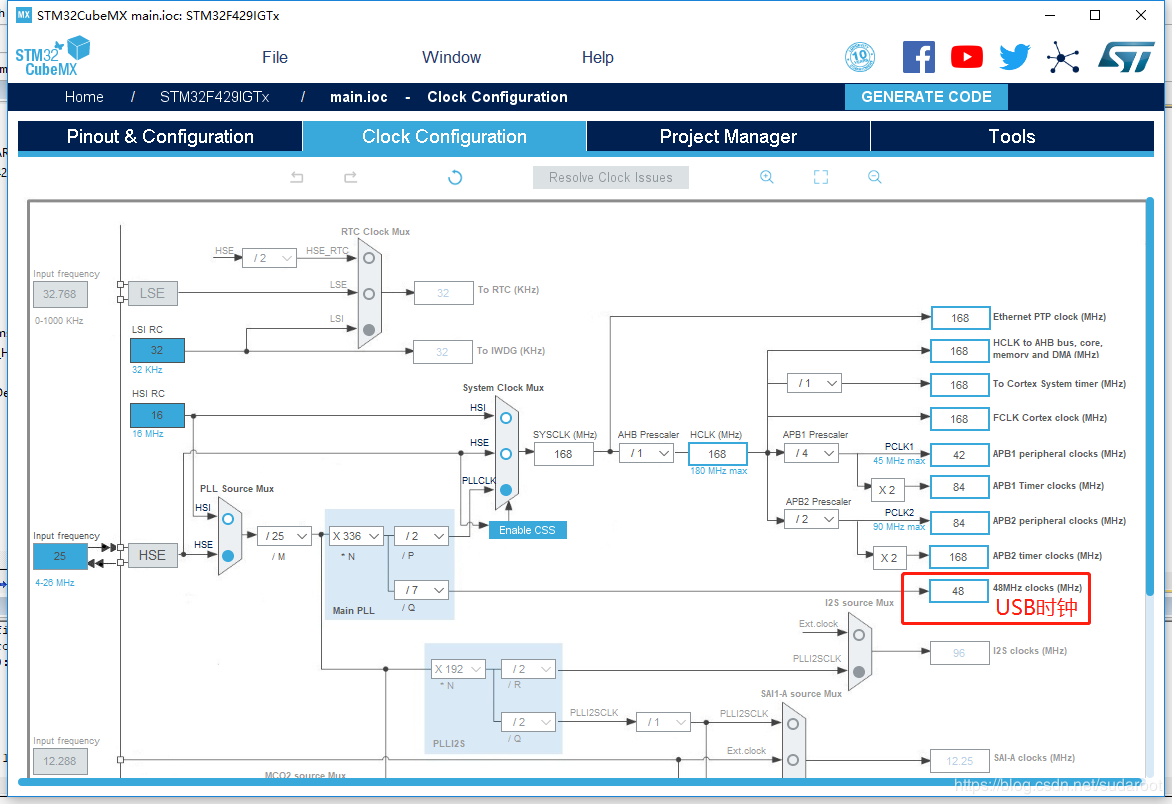

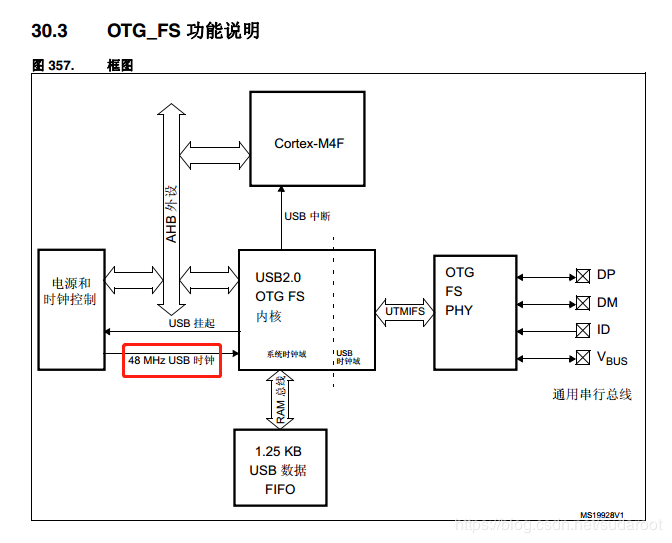

我使用的芯片是F429IGT6，最大時鐘180MHz，但是USB時鐘必須為48MHz（詳情看STM32中文參考手冊930頁），180MHz是分頻不出來48MHz的USB時鐘，所以把系統配置成168MHz就能分頻出48MHz的USB時鐘。

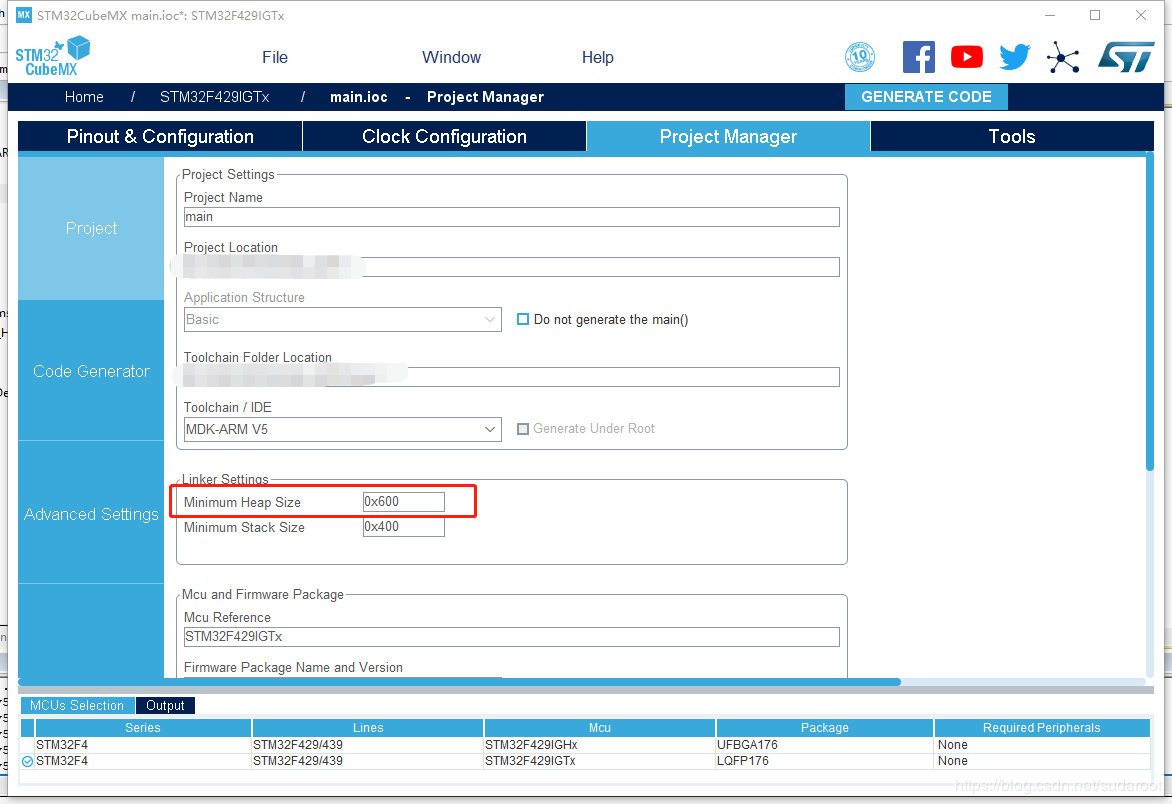

堆空間需要改大一點，不然在USB插入電腦的時候，設備管理器會顯示虛擬串口設備黃色感嘆號。因?yàn)樵赨SB插入電腦，STM32會創建一個實例，malloc申請內存，但內存不足的時候就失敗了，驅動工作不正常了。

源碼在usbd_cdc.c中：

pdev->pClassData = USBD_malloc(sizeof (USBD_CDC_HandleTypeDef));

最后生成代碼即可，打開工程。

圖中Application/User文件夾中多了幾個文件:

usb_device.czhi只有一個USB設備函數初始化函數 MX_USB_DEVICE_Init()。

usb_conf.c是USB協議參數、IO初始化、中斷回調函數、端點打開關閉停止操作等等函數。

usbd_cdc_if.c有虛擬串口的接收和發送等函數。

usb_desc.c有USB的描述符和USB枚舉處理等。

文件夾Middlewares/USB_Device_Library是STM32Cube庫。

檢測VCP連接狀態

在中斷函數OTG_FS_IRQHandler

                         HAL_PCD_IRQHandler(&hpcd_USB_OTG_FS);

                                       HAL_PCD_ConnectCallback(hpcd);    //連接事件回調

                                       HAL_PCD_DisconnectCallback(hpcd);    //斷開事件回調

發現兩個連接狀態事件回調函數，但是經過測試發現這兩個回調函數根本不會發生。具體往下就沒去深究了。

USBD_StatusTypeDef USBD_LL_DevDisconnected(USBD_HandleTypeDef  *pdev)

{

  /* Free Class Resources */

  pdev->dev_state = USBD_STATE_DEFAULT;

  pdev->pClass->DeInit(pdev, pdev->dev_config);

  return USBD_OK;

}

void HAL_PCD_DisconnectCallback(PCD_HandleTypeDef *hpcd)

{

    USBD_LL_DevDisconnected((USBD_HandleTypeDef*)hpcd->pData);

}

但是偶然發現斷開事件有改變一個變量pdev->dev_state = USBD_STATE_DEFAULT;

所以發現hUsbDeviceFS.dev_state的狀態才是真正的連接狀態標志位。

/*  Device Status */

#define USBD_STATE_DEFAULT                                1              //初始化狀態

#define USBD_STATE_ADDRESSED                              2              //建立地址

#define USBD_STATE_CONFIGURED                             3              //配置完成，連接成功

#define USBD_STATE_SUSPENDED                              4              //usb掛起，斷開成功

檢測USB狀態的函數

void VCP_Status(void)

{

    static uint8_t old_status = 0;

    if(hUsbDeviceFS.dev_state != old_status)

    {

        if(hUsbDeviceFS.dev_state == USBD_STATE_CONFIGURED)

            printf("連接成功rn");

        else if (hUsbDeviceFS.dev_state == USBD_STATE_SUSPENDED)

            printf("斷開成功rn");

        old_status = hUsbDeviceFS.dev_state;

    }

}

打印函數

寫一個usb_printf打印函數，在usbd_cdc_if.c里面末尾USER CODE BEGIN及USER CODE END之間添加

/* USER CODE BEGIN PRIVATE_FUNCTIONS_IMPLEMENTATION */

#include

void usb_printf(const char *format, ...)

{

    va_list args;

    uint32_t length;

    va_start(args, format);

    length = vsnprintf((char *)UserTxBufferFS, APP_TX_DATA_SIZE, (char *)format, args);

    va_end(args);

    CDC_Transmit_FS(UserTxBufferFS, length);

}

/* USER CODE END PRIVATE_FUNCTIONS_IMPLEMENTATION */

關于接收有幾點注意事項，認真看看。

1、usb虛擬串口每次接收最大的數據包ReceivePacket是64個字節；且每包數據以末尾追加  rn 表示一包數據接收完整。

當包長小于64個字節的時候

修改USB接收打印函數，在usbd_cdc_if.c里先找到static int8_t CDC_Receive_FS(uint8_t* Buf, uint32_t *Len)這個函數，

把它改成下圖類似：

PC的usb虛擬串口收到MCU的數據通過UARTx發送回PC。演示一下發現什么問題：

//Len是每包數據的有效數據長度。值不會超過64

static int8_t CDC_Receive_FS(uint8_t* Buf, uint32_t *Len)

{

    USBD_CDC_ReceivePacket(&hUsbDeviceFS);

    printf("%srn", Buf);

    memset(Buf, 0, APP_RX_DATA_SIZE);

    return (USBD_OK);

}

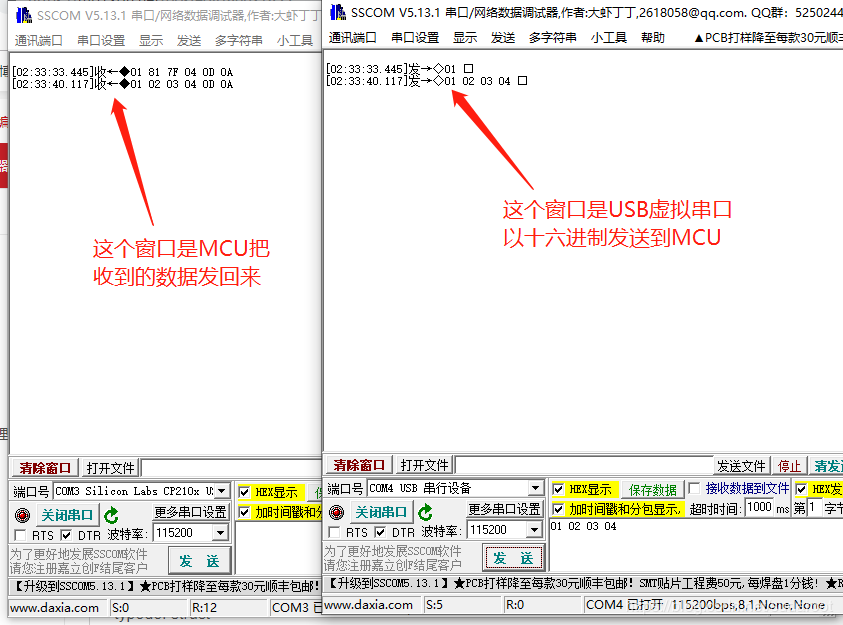

可以看到第一次發送內容  01                  >>>     MUC收到的數據是：01 81 7F 04 0D 0A 。數據異常，多了中間的 81 7F 04。

可以看到第二次發送內容  01 02 03 04   >>>     MUC收到的數據是：01 02 03 04 0D 0A 。數據正常。

注意static int8_t CDC_Receive_FS(uint8_t* Buf, uint32_t *Len)的  *Len 是每包數據真實有效長度；

如

第一次發送的內容，*Len是等于1的；

第二次發送的內容，*Len是等于4的；

*Len最大不會超過64。

出現第一種情況的原因是：當包長小于64個字節的時候，數據會強制32bit對齊。也就是發的字節必須要是4的倍數，不夠補夠4的倍數，最后末尾加上rn表示包的完整。

為什么會32位對齊，下面是STM32的源碼：

typedef struct

{

  uint32_t data[CDC_DATA_HS_MAX_PACKET_SIZE/4];      /* Force 32bits alignment */

  ...

  ...

}

USBD_CDC_HandleTypeDef;

當包長大于64個字節的時候

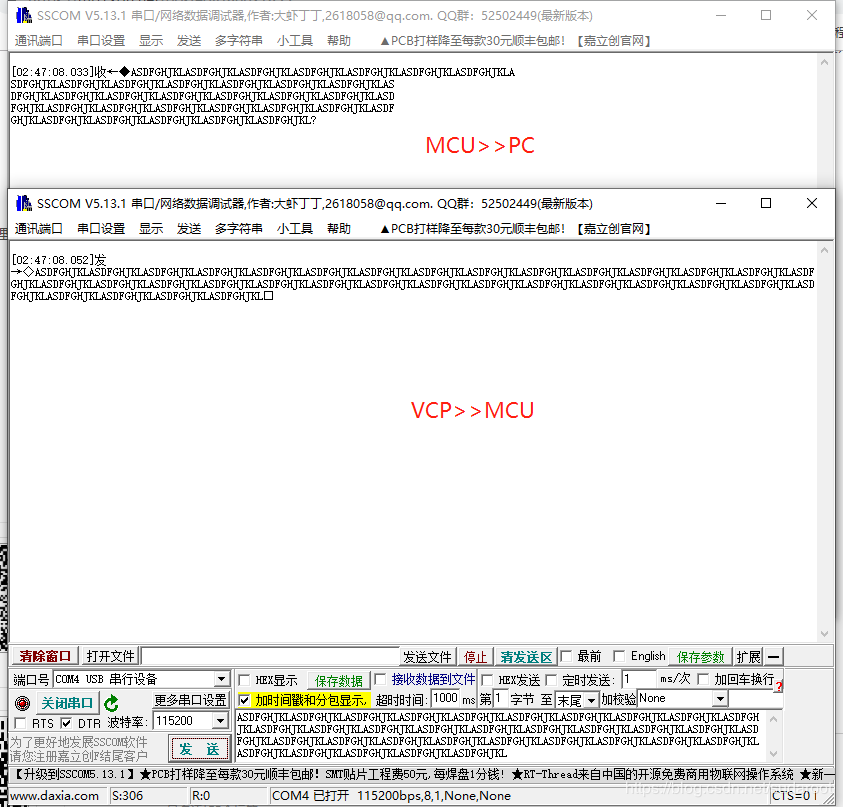

發現一共發送了306個字節。但是MCU收到了318個字節。318怎么來的？

其實每64個字節加rn2個字節，最后一包數據不夠4倍數再補充夠4的倍數。

306 / 64 = 4......50

4 * 13 >= 50

也就是4 * (64 + rn) + 52個字節 + rn = 318。

故修改代碼：以接收到rn為結束

typedef struct{

  uint32_t rxlen;

  uint32_t flag;

}VcpRx_t;

VcpRx_t temp = {

    .rxlen =0,

    .flag = 0

};

static int8_t CDC_Receive_FS(uint8_t* Buf, uint32_t *Len)

{

  /* USER CODE BEGIN 6 */

    temp.rxlen = temp.rxlen + (*Len);

    if(temp.rxlen < APP_RX_DATA_SIZE && UserRxBufferFS[temp.rxlen - 2] != 0x0d

        &&  UserRxBufferFS[temp.rxlen - 1] != 0x0a)

    {

       //---繼續接收---------------

       USBD_CDC_SetRxBuffer(&hUsbDeviceFS,UserRxBufferFS  + temp.rxlen);

       USBD_CDC_ReceivePacket(&hUsbDeviceFS);

    }

    else temp.flag = 1;    //接收完成

    return (USBD_OK);

  /* USER CODE END 6 */

}

//接收完成后通過UART打印出來

void rxdata_printf(void)

{

  if(temp.flag)

  {

    printf("%srn", UserRxBufferFS);

    temp.flag = 0;

    temp.rxlen = 0;

    memset(UserRxBufferFS, 0, APP_RX_DATA_SIZE);

    USBD_CDC_SetRxBuffer(&hUsbDeviceFS, UserRxBufferFS);

    USBD_CDC_ReceivePacket(&hUsbDeviceFS);

  }

}

main函數

int main(void)

{

    HAL_Init();

    SystemClock_Config();

    MX_GPIO_Init();

    MX_USB_DEVICE_Init();

    MX_USART2_UART_Init();

    MX_USART1_UART_Init();

    /* USER CODE BEGIN 2 */

    printf("sudarootrn");

    while (1)

    {

        rxdata_printf();

    }

}

附上測試代碼：https://download.csdn.net/download/sudaroot/10975317

2019.07.24改進，源碼沒更新。

下面這個函數作用是避免我們每次下載復位后需要撥出USB再插上才能用。如果不行的話可以把HAL_Delay（）延時加大一些。

原理：和usb硬件相關。PC的usb內部?jī)筛鶖?shù)據線都接著下拉電阻，當檢測任一個任一根數據線有高電平代表有設備接入初始化。下面代碼就是模擬，上電把兩個STM32的USB IO拉低，相當于手動斷開USB線，然后進行MX_USB_DEVICE_Init()初始化的時候會正確初始化這兩個IO。

static void USB_Status_Init(void)

{

    GPIO_InitTypeDef GPIO_InitStruct = {0};

    /* GPIO Ports Clock Enable */

    __HAL_RCC_GPIOA_CLK_ENABLE();

    /*Configure GPIO pin Output Level */

    HAL_GPIO_WritePin(GPIOA, GPIO_PIN_11 | GPIO_PIN_12, GPIO_PIN_RESET);

    /*Configure GPIO pin : W25Q256_CS_Pin */

    GPIO_InitStruct.Pin = GPIO_PIN_11 | GPIO_PIN_12;

    GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;

    GPIO_InitStruct.Pull = GPIO_PULLDOWN;

    GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;

    HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

    HAL_Delay(2);

}

使用方法：

在main（）函數中的 SystemClock_Config()函數調用后使用USB_Status_Init();

VCP通訊走的是pack，故和串口調試助手的波特率無關。無論波特率多少，對數據無影響。
