一. 引言
能耗對于電池供電的產品來說是一個重大的問題，一旦電能耗盡設備將“罷工”，在某些場合電能意味著電子產品的生命。物聯網時代將會有越來越多電池供電的設備通過無線通信連接，降低能耗再次擺在工程師的桌面上—解決它。不但具備空曠環境傳輸5km的超長距離優勢，還將休眠能耗降低到極致(0.4uA，帶RTC為1.4uA)。我們是怎么做到的呢？接下來，一步一步解密。
二. 硬件設計
1. 選用低功耗器件
終端MCU選用STM8L151C8T6，它屬于超低功耗，不帶RTC休眠為400nA，帶RTC下休眠為1.4uA。該MCU擁有較大的RAM(4KB)和自帶EEPROM(2KB)，不用擴展外部存儲設備，進行一步降低功耗和成本。
終端射頻芯片選用SX1278，在休眠模式下，該芯片功耗低至忽略不計。
2. 盡可能快地讓射頻模塊休眠
SX1278屬于LoRa TM擴頻調制技術，它的遠距離優勢得益于調制增益，不是靠增大發射功率(那將消耗更多電能)。該射頻芯片的電流消耗如下：休眠<0.2uA，空閑=1.6mA，接收=12mA，發射(最大功率)=120mA.
終端MCU通過“中斷+定時器超時”方式控制SX1278，一旦射頻完成發送或接收，立即進入休眠模式。
第一：
雖然MCU是停機了，但是電路板還有其他的芯片在工作，它們?nèi)匀辉谙碾娏?，所以我們?cè)谕C(jī)前應該要把其他芯片給關閉（可以通過特定的指令或者片選線）。條件好的可以直接用切斷它們的電源。
第二：
我是這樣理解的：進入停機模式后，只是MCU中最耗電的內核部分被關了，而所有寄存器和內存中的值是保持不變的，所以它的外設還在消耗電量，所以我們要在停機之前把開啟的外設給關了。這里要注意一點：外設開啟時是先開時鐘再設置寄存器，關閉時先清除寄存器再關閉時鐘。我是這樣理解的：操縱一個外設的寄存器肯定是需要時鐘的，如果我們先把時鐘給關了，那么還怎么操作寄存器呢，如果光關了時鐘，不清寄存器的相應位，那么外設還處于“靜態耗電”的狀態。在研究低功耗的過程中，我被這個坑了好久。關于這一點的實例可以參考這篇博客：
http://blog.csdn.net/qq_25186745/article/details/52777375
第三：
關于IO口的電平，這個是非常重要的一點，和之前提到的外設一樣，GPIO也是一種外設，但是特殊的是，這個外設是和芯片外部直接打交道的，如果GPIO外部接了個上拉電阻，而你在停機之前設置的IO口是低電平的，那么電流不就通過電阻，流到IO口里來了，比如正常的說接了個10k的上拉電阻，接到3.3v電壓上，那么電流就是330uA,這個值可不小呢，stm8l在停機時極限最小電流好像能達到0.4uA。那么你這個電路就是因?yàn)檫@個電阻，停機電流比別人大了將近800倍了，那么假如你的產品能待機1年，人家待機800年，這還怎么比？所以IO口是絕對不能被忽視的。stm8l芯片復位以后所有引腳都是浮空輸入模式，理論上懸浮空輸入時IO口的狀態為高阻態是最省電的，那么我們只要把所有IO都DeInit就可以了。但是事實上不是，我把沒有用到的管腳全部推挽輸出高電平或低電平，不用的外部晶振的引腳要改為上拉輸入才省電，外部有上拉下拉電阻的引腳分別推挽輸出高電平和低電平，一般電路中上拉電阻比較多（比如IIC的總線外部都有上拉的）。和外部芯片相連的引腳都推挽輸出低電平，因?yàn)橥獠啃酒瑪嚯姾笏幸_都是高阻態或接地的吧，如果你弄個高電平，就可能會有電流流過去。
但是。。但是。。。。但是。。。。。。不是所有STM8L系列的芯片GPIO都是一樣的。
比如
/ 所有端口輸出開漏，低電平
GPIO_Init(GPIOA, GPIO_Pin_All, GPIO_Mode_Out_OD_Low_Slow);
GPIO_Init(GPIOB, GPIO_Pin_All, GPIO_Mode_Out_OD_Low_Slow);
GPIO_Init(GPIOC, GPIO_Pin_All, GPIO_Mode_Out_OD_Low_Slow);
GPIO_Init(GPIOD, GPIO_Pin_All, GPIO_Mode_Out_OD_Low_Slow);
GPIO_Init(GPIOE, GPIO_Pin_All, GPIO_Mode_Out_OD_Low_Slow);
GPIO_Init(GPIOF, GPIO_Pin_All, GPIO_Mode_Out_OD_Low_Slow);
GPIO_Init(GPIOG, GPIO_Pin_All, GPIO_Mode_Out_OD_Low_Slow);
或者
/ 所有端口輸出開漏，高電平
GPIO_Init(GPIOA, GPIO_Pin_All, GPIO_Mode_Out_OD_Hig_Slow);
GPIO_Init(GPIOB, GPIO_Pin_All, GPIO_Mode_Out_OD_Hig_Slow);
GPIO_Init(GPIOC, GPIO_Pin_All, GPIO_Mode_Out_OD_Hig_Slow);
GPIO_Init(GPIOD, GPIO_Pin_All, GPIO_Mode_Out_OD_Hig_Slow);
GPIO_Init(GPIOE, GPIO_Pin_All, GPIO_Mode_Out_OD_Hig_Slow);
GPIO_Init(GPIOF, GPIO_Pin_All, GPIO_Mode_Out_OD_Hig_Slow);
GPIO_Init(GPIOG, GPIO_Pin_All, GPIO_Mode_Out_OD_Hig_Slow);
或者是輸入上拉，輸入浮空。。。。。。。。。。。。。。。。。。。。。功耗是完全不一樣的
精品來了

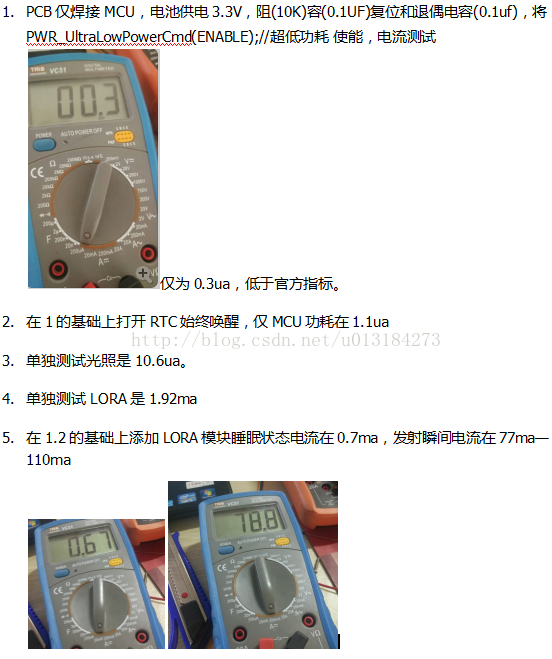

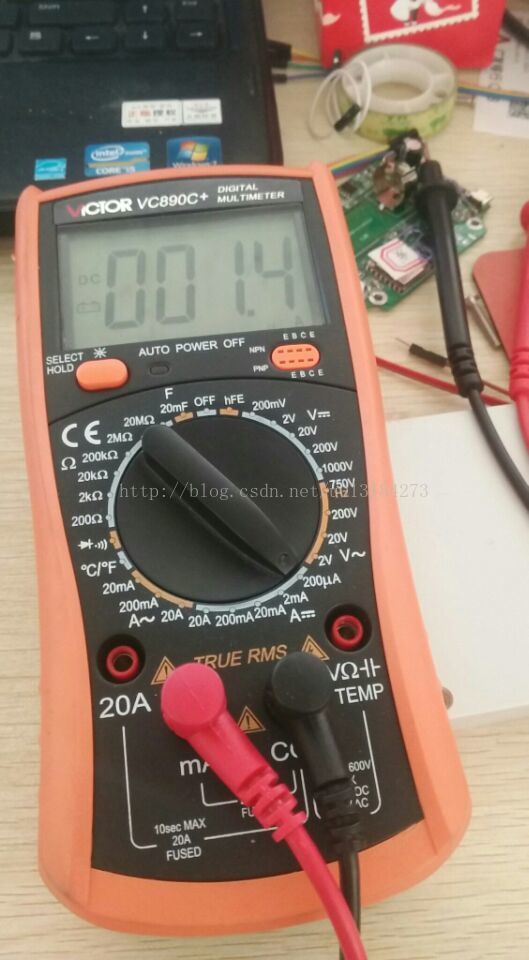

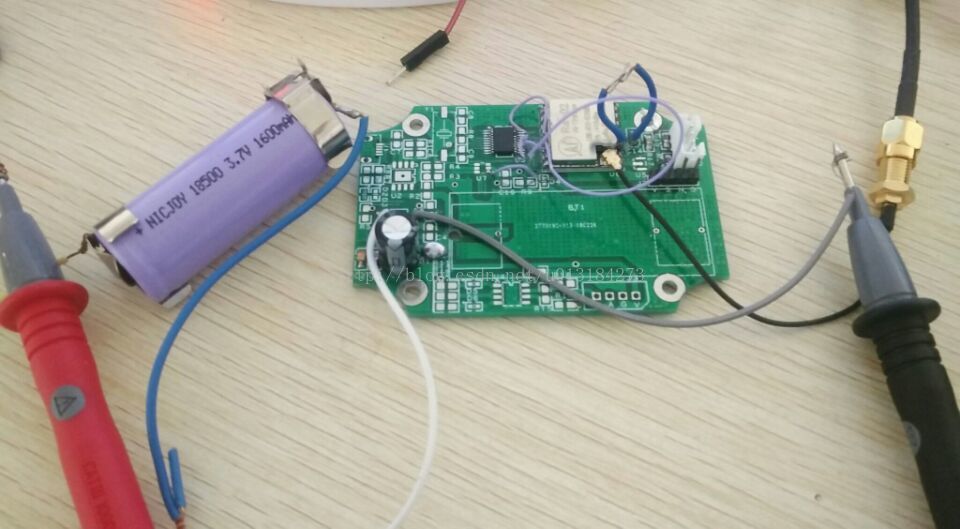

經過很長的努力，終于把SX1278和STM8L的總體功耗降低為 1.4ua。是的，你沒有聽錯，1.4ua

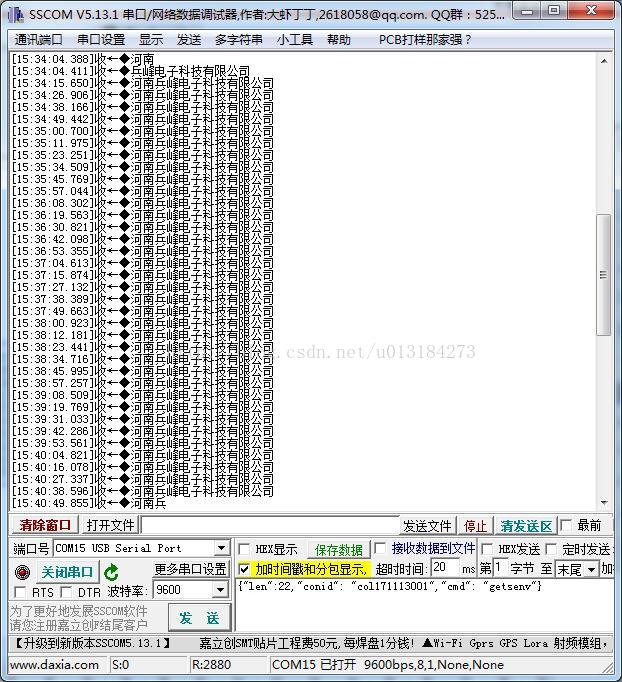

模塊再發送的時候功耗在65ma--120ma
